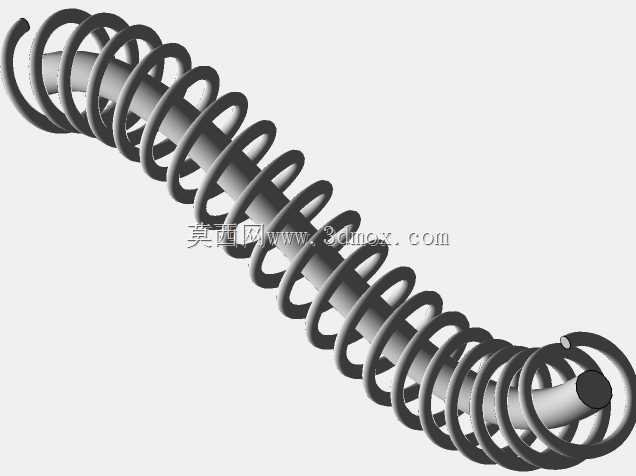

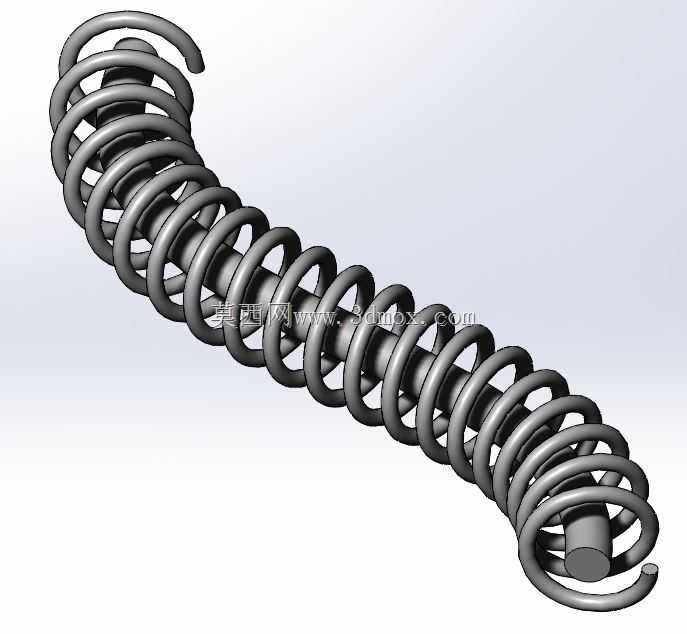

弧形螺旋圆柱压缩弹簧三维结构设计

这款弧形螺旋压缩弹簧的设计，最初是针对小空间内需要沿弧形路径提供弹性支撑的工况展开的，区别于常规直筒圆柱弹簧，它的簧体整体呈平滑弧形弯曲，能适配安装面本身带弧度的装配场景，比如带弧形导向结构的减震工位、弯折排布的弹性复位机构里，直弹簧无法顺着安装路径排布，强行装配会导致簧圈偏磨、弹力方向偏移的问题，而这款弧形簧的中心线完全匹配安装路径的曲率，能保证受力时各圈簧丝均匀变形，不会出现局部应力集中导致的早期断裂。从功能特性上看，它属于圆柱螺旋压缩弹簧的变形款，两端都做了并圈磨平处理，磨平端的支撑面垂直度控制在合理公差范围内，安装时两端可以稳定贴合支撑座，不会出现工作时簧体蹿动的情况；簧丝截面为标准圆形，卷制过程中严格控制了节距的均匀性，即使是弧形弯曲段，相邻簧圈的间隙也保持一致，压缩行程中不会出现圈与圈的提前碰并，保证弹力输出的线性度。设计阶段首先要确认的是安装边界的曲率半径，这直接决定了簧体的整体弯曲度，曲率过小会导致卷制时内侧簧丝残余应力过大，使用中容易出现疲劳裂纹，曲率过大则无法适配弧形安装空间，所以建模时先根据安装路径的中心线做扫掠路径，再沿路径排布簧圈，同时要校核弯曲段的簧丝应力，保证内侧的弯曲应力和工作压应力叠加后不超过材料的许用应力值。外形尺寸方面，要匹配安装槽的宽度限制，弹簧的外径不能超过安装槽的最小内径，避免压缩时簧圈和槽壁发生摩擦剐蹭，同时两端并圈的长度要和支撑座的接触面积匹配，保证支撑稳定性，不会因为接触面积过小导致支撑座压溃或者弹簧端圈变形。这类弹簧常应用在一些特殊的离合复位机构、弧形轨道的缓冲限位结构里，还有部分小型健身器材的弧形阻尼结构中也会用到，相比直弹簧加导向套的方案，它不需要额外设计弧形导向结构，能直接沿预设路径提供弹力，减少了配套零件的数量，也缩小了整体机构的占用空间。建模过程中要注意扫掠路径的平滑过渡，不能出现曲率突变的拐点，否则卷制出来的弹簧在拐点位置会出现应力集中，同时簧圈的螺旋升角要保持一致，避免压缩时各圈变形量不均，导致弹力方向偏离设计预期。实际选型应用时，还要根据工作载荷计算簧丝直径和有效圈数，保证在额定压缩量下能提供足够的弹力，同时极限压缩量要大于工作行程的1.2倍，避免长期工作在并圈状态导致弹簧失效。
