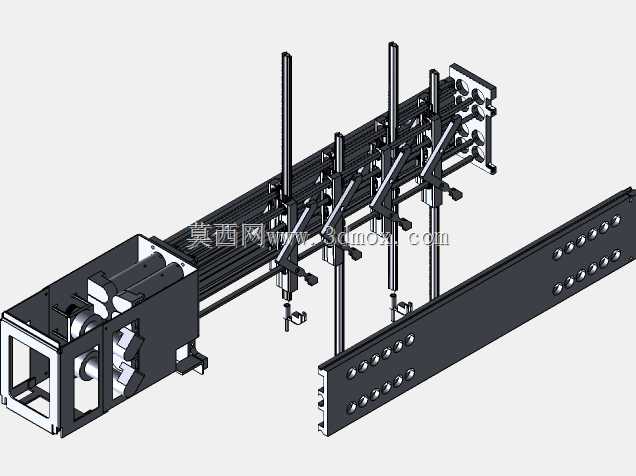

多工位XYZ直线模组拾取机械手结构

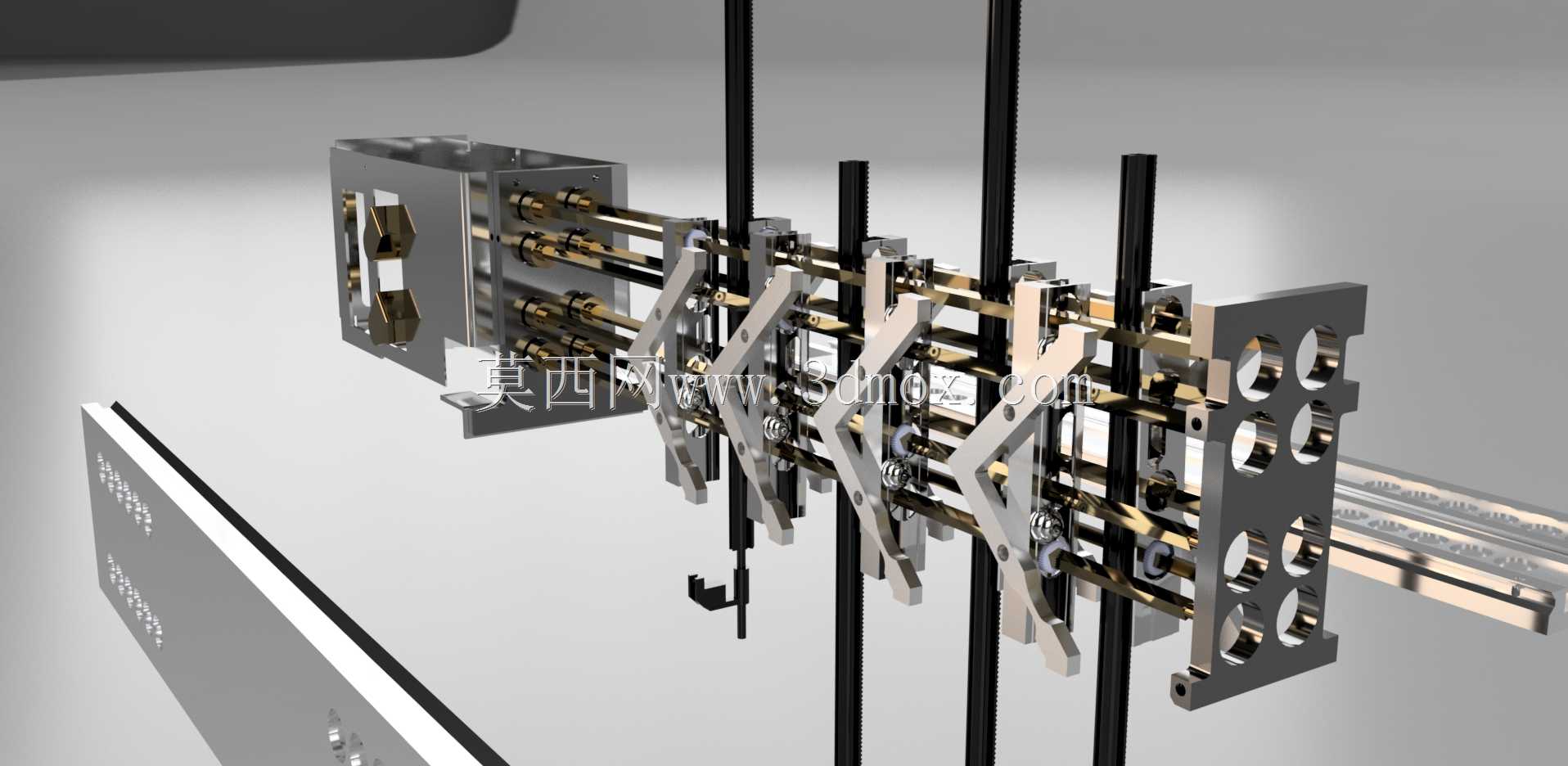

这款XYZ臂结构主要面向3C电子小零件组装、轻量工件分拣搬运场景设计，可直接集成在桌面式自动化工作站内，适配流水线侧边的上下料工位，完成零件从料盘到治具的精准转移作业。整套机构采用三轴正交布局，X轴采用长行程直线导轨搭配同步带传动，覆盖工位间的横向移动范围，可同时对接4个并排布置的取放工位，单趟行程即可完成多工位的物料转移，减少空程移动浪费；Y轴采用窄幅滑块导轨，负责前后方向的位置补偿，抵消治具摆放的位置偏差，保证拾取端对位精度控制在0.1mm以内；Z轴搭配四根垂直导向光轴，为末端执行器提供稳定的上下运动支撑，避免拾取过程中出现偏摆晃动。设计阶段优先考虑了安装边界的适配性，整套机构的横向安装尺寸可根据工位数量灵活调整，纵向深度控制在300mm以内，垂直方向的运动行程预留120mm的调整空间，可适配高度在100mm以内的料盘与治具，安装时仅需固定X轴两端的安装座即可完成主体定位，不需要额外搭建复杂的支撑框架。末端执行器采用并列式夹爪布局，每个夹爪都配有独立的肘节式增力结构，拾取小尺寸塑料件、薄金属片时不会出现夹伤或脱落问题，夹爪的开合行程可通过调整连杆位置适配不同宽度的工件，不需要整体更换末端模块。气路与线路全部沿导轨侧边的拖链布置，避免运动过程中管线与周边结构发生剐蹭，拖链的弯曲半径预留足够余量，长期往复运动也不会出现管线折损问题。整套结构的受力经过反复校核，X轴的导轨滑块选型按照额定负载的1.5倍安全系数配置，Z轴的导向光轴采用镀铬硬质材料，表面硬度满足长期往复滑动的耐磨要求，运动过程中无明显卡顿，各轴的运动速度可根据生产节拍灵活调整，最快可实现0.8s完成单个工位的取放动作，匹配中小批量自动化生产线的节拍需求。结构上没有冗余的设计部件，所有连接件都采用标准件，后期维护更换配件时不需要定制特殊零件，可直接采购标准五金件完成替换，降低运维成本。
