深空探测旅行者号星际探测器结构

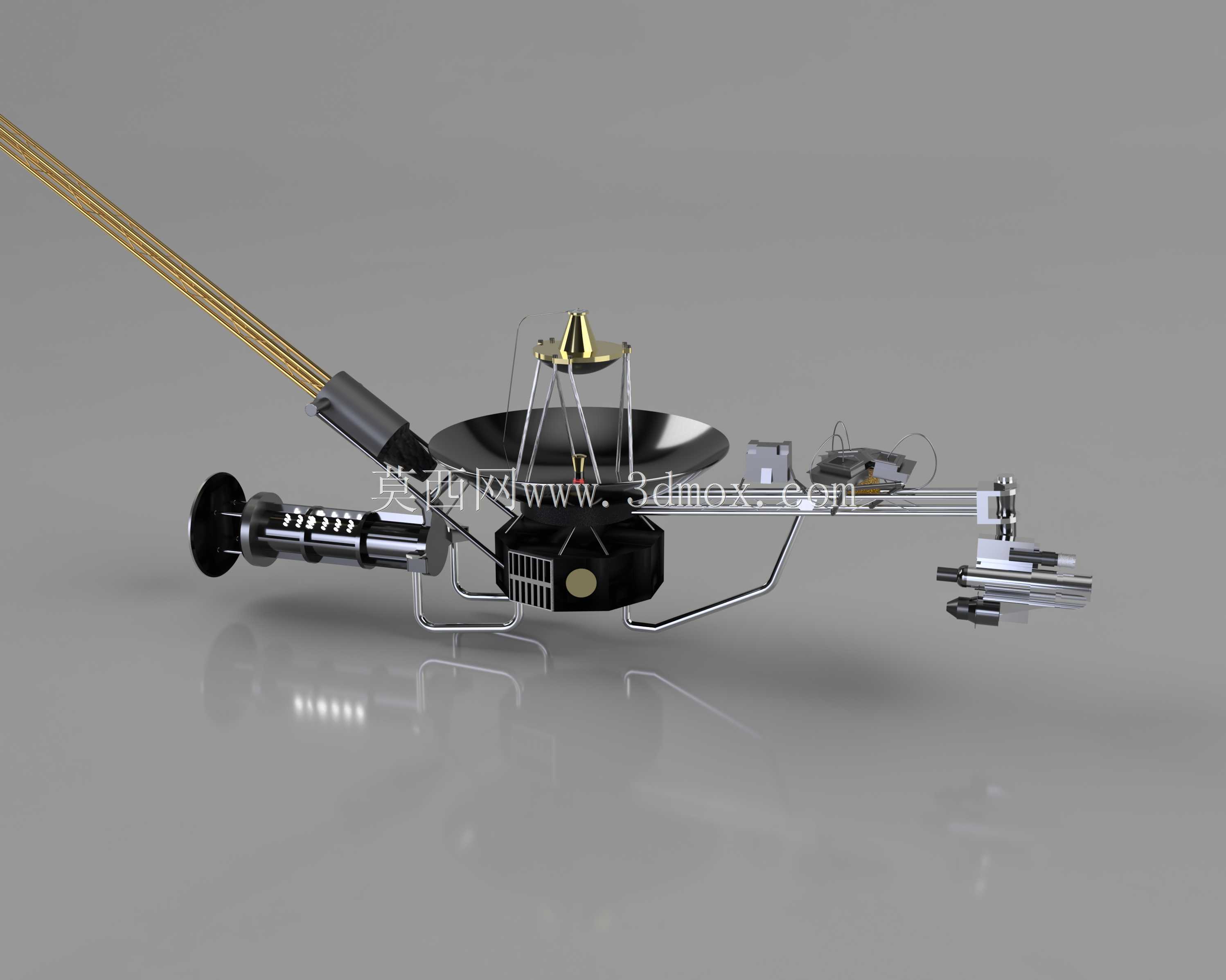

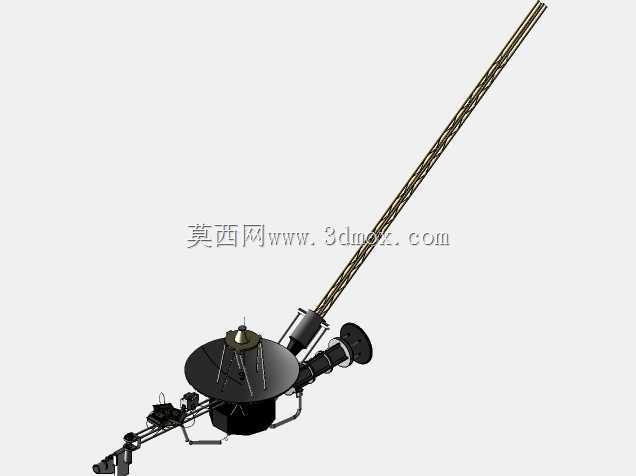

作为深空探测领域的标志性航天装备，旅行者号探测器的结构设计始终围绕长周期星际航行的极端工况展开，从三维建模的结构还原角度看，整套装置的布局逻辑完全服务于跨恒星际空间的长期服役需求。高增益抛物面天线是整器的核心通讯部件，安装在主体舱段的朝向地球侧，安装边界预留了三轴稳定机构的转动余量，保证在数十亿公里的通信距离下，天线始终能够对准地球方向，实现弱信号的稳定收发，天线支撑结构采用轻量化桁架设计，在保证结构刚度的同时尽可能降低整器质量，减少发射阶段的载荷负担。磁强计支杆从主体舱段侧向延伸数米长度，将磁强计探头布置在远离舱体电子设备的位置，避免舱内电路产生的电磁干扰影响空间磁场测量精度，支杆采用分段铰接的可收拢设计，在发射阶段处于折叠状态贴合舱体，入轨后再展开到位，适配运载火箭的整流罩内部安装尺寸边界。放射性同位素热电发生器布置在舱体的侧方悬臂位置，与主舱段保持足够的隔热距离，既能够通过核素衰变持续为整器提供电力供应，又能避免核热源的高温影响舱内科学仪器的正常工作温度区间，悬臂结构采用低导热率的合金材质，减少热量向主舱的传导。成像科学子系统、等离子体探测器、宇宙线探测装置等有效载荷分别布置在舱体的不同安装面，每个载荷的安装接口都预留了校准调整余量，入轨后可根据探测需求调整指向角度，覆盖不同方位的天区探测范围。主体舱段采用多层隔热组件包裹，内部集成了航电系统、推进系统与姿态控制部件，推进管路沿舱体内壁规整排布，微推力器布置在舱体的多个角点位置，通过脉冲点火实现整器的姿态修正与轨道微调，保证在无大气阻力的深空环境下维持稳定的飞行姿态。整套结构的建模过程需要兼顾各部件的相对位置精度，还原可展开部件的收拢与展开两种状态的结构形态，同时考虑各载荷的视场遮挡关系，保证天线、探测仪器的工作视场不会被其他结构部件遮挡，满足航天装备结构设计中多系统协同布局的工程要求，也为航天科普、深空探测装备结构研究提供直观的三维参考。
