科利博特11b格斗竞技机器人结构

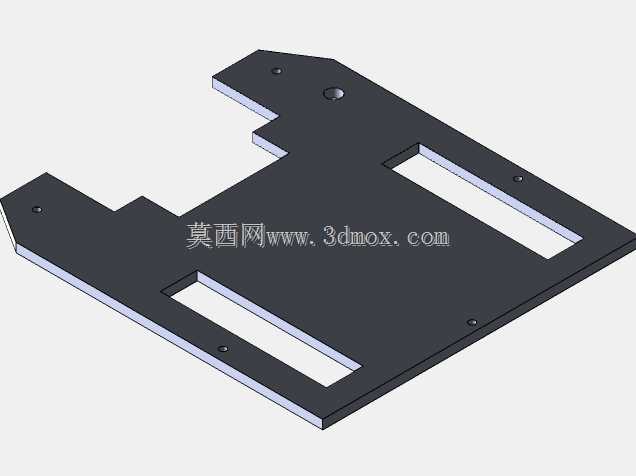

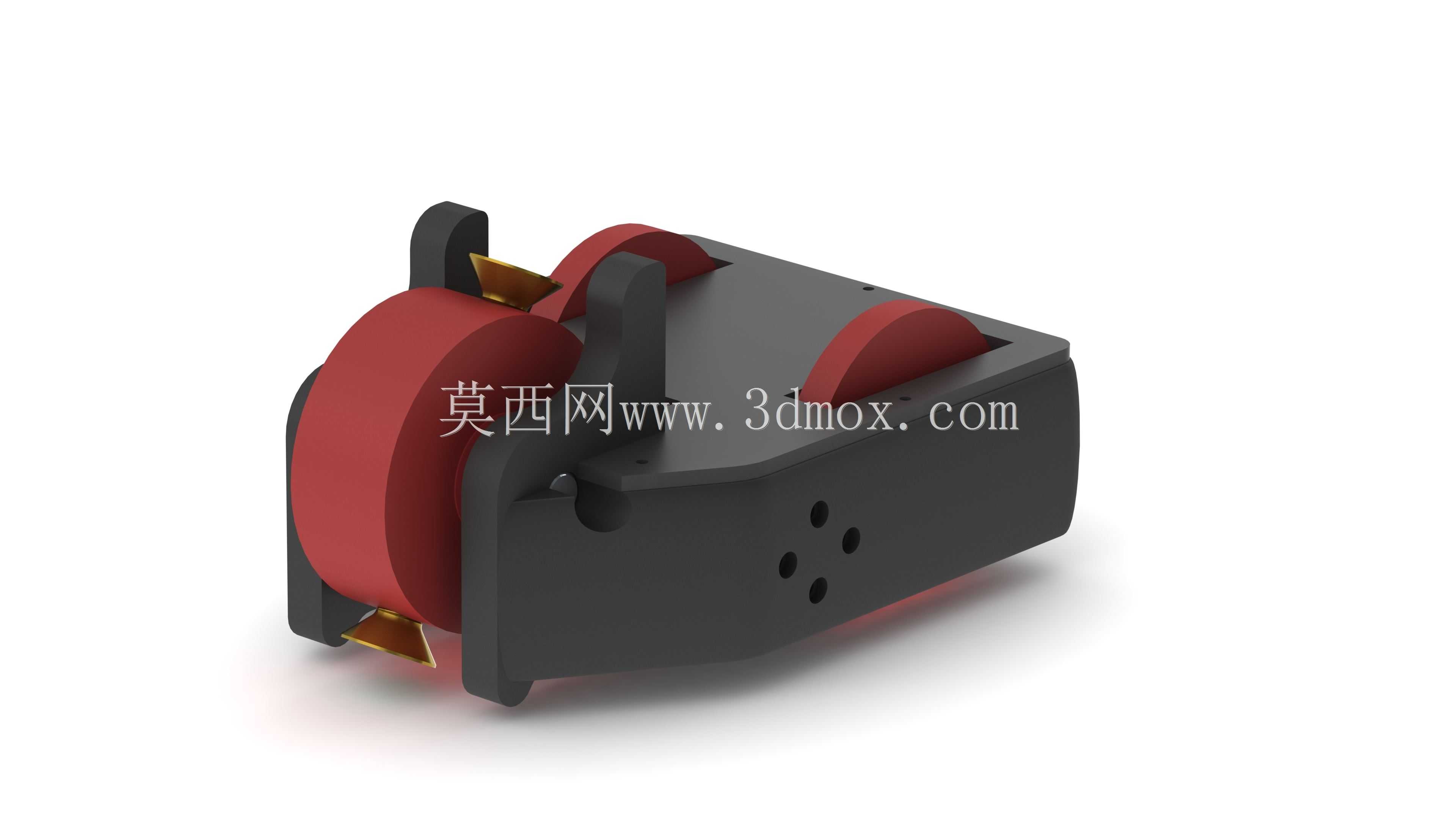

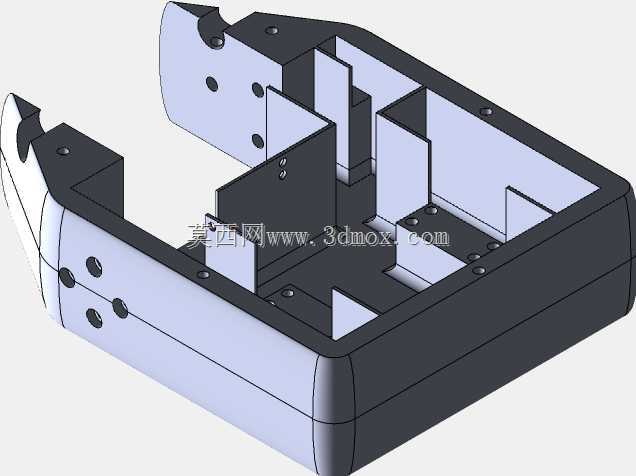

这款对抗类小型机器人主要面向高校机器人竞技赛事场景设计，整体采用紧凑式布局适配1磅级赛事的重量与尺寸限制，主体框架采用硬质塑料材质加工，可通过3D打印快速制作原型件，大幅降低参赛队伍的零件试制周期与成本。行走单元采用大直径红色滚轮设计，滚轮外缘做圆弧过渡处理，在对抗过程中可减少与场地边界、对手机体的卡滞概率，滚轮与机架的连接位置采用内嵌式转轴固定结构，转轴孔预留0.2mm装配间隙，既保证转动顺滑度，也能承受对抗过程中的侧向冲击载荷。机体前端设置两组金属材质的楔形拨片，拨片探出机体前端面8mm，倾斜角度设置为15度，在对抗过程中可快速楔入对手机体底部，通过行走单元的推力将对手掀翻或推离场地有效区域，拨片与机架采用卡槽加螺丝的双重固定方式，承受冲击时不易脱落。机体上盖做弧形减重处理，表面开设多组直径3mm的通风孔，既可以降低整机重量，也能为内部的驱动电路板、动力电机提供散热通道，避免长时间连续对抗导致的动力元件过热降效。机架侧面预留标准的舵机安装位与走线槽，内部腔体可容纳两块2S锂电池与双路直流电机驱动板，腔体内部设置多组定位筋，无需额外固定件即可完成电子元件的初步定位，装配时仅需少量扎带即可完成线路整理，大幅提升装配效率。整机的安装边界控制在长100mm、宽80mm、高55mm范围内，完全符合1磅级格斗机器人的赛事尺寸要求，重心位置设置在机体几何中心偏前10mm处，在前端楔入对手时可提供足够的下压力，避免自身被对手反掀。滚轮的轮距设置为65mm，轴距设置为45mm，转向时的回转半径控制在70mm以内，在狭小的竞技场地内可实现快速转向与灵活走位，适配近距离对抗的操作需求。所有外露的结构棱边均做R2圆角处理，既避免装配时划伤操作人员，也能在对抗中减少应力集中，降低结构受冲击开裂的概率。
