机器人焊接工作站防护舱三维设计

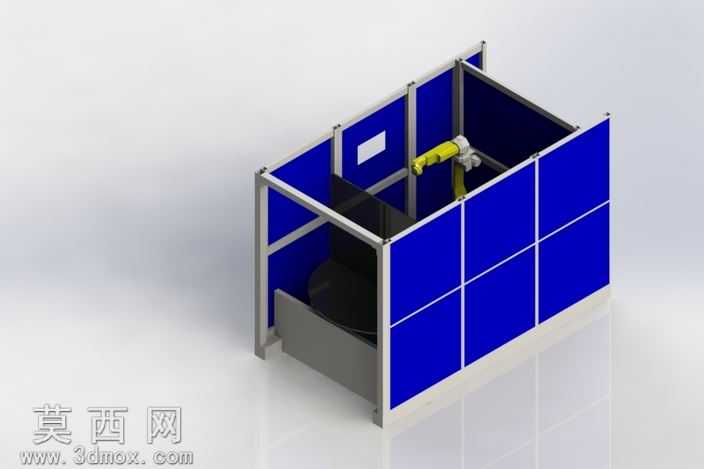

本作品为自动化机器人焊接工作站的三维建模设计，整体采用模块化设计思路完成搭建。建模阶段以工业铝型材框架作为整体承载结构，先完成标准铝型材截面的参数化建模，通过装配约束完成框架的纵横梁拼接，保证框架的尺寸精度符合工业现场安装标准，框架连接处采用标准角件连接结构，还原真实工业场景的装配逻辑。外围防护部分采用蓝色遮光防护板作为围挡材质，建模时对防护板的安装卡槽做了细节还原，防护板嵌入铝型材预留槽位的结构完全符合实际安装工艺，蓝色板材材质在渲染时调整了半哑光的塑料质感，还原焊接防护屏的遮光防弧光特性，同时在围挡对应位置预留了观察窗口的安装位，方便作业人员观察内部焊接状态。内部核心区域预留了工业焊接机器人的安装空间，模型中搭载的六轴焊接机器人采用黄黑配色的工业涂装，渲染时对机器人关节处的伺服电机外壳、管线包结构做了材质区分，金属关节部分做了金属磨砂质感处理，黄色机械臂部分采用工业烤漆的材质参数，还原真实工业机器人的外观质感。工作站底部设置了工件承载工位结构，建模时还原了工位的支撑底座与工件定位结构，可适配转盘式焊接工装的安装需求，方便工件在焊接过程中完成工位回转，实现多面焊接作业。整体渲染采用纯白影棚环境，添加了柔和的环境光与定向补光，对铝型材框架的金属反光、防护板的哑光质感、机器人的漆面光泽做了分层材质调整，让整体模型的视觉效果贴近真实设备的实物状态。设计过程中充分考虑焊接作业的安全防护需求，围挡高度完全覆盖机器人作业范围，避免焊接弧光外泄，同时框架结构采用标准化铝型材搭建，具备拆装便捷、可拓展性强的特点，可根据实际焊接工件的尺寸调整框架长宽高参数，适配不同规格的焊接作业场景，模型结构完整，各部件装配关系清晰，可用于焊接工作站的方案展示、结构验证以及教学演示使用。
