铁路车辆用激光束焊接可移动工装设备

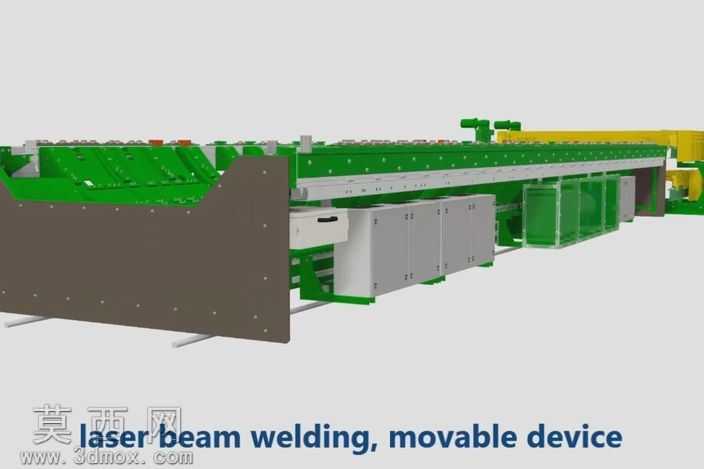

本套三维模型针对铁路车辆组件装配焊接场景设计，采用Autodesk Inventor完成全参数化建模，整体结构按照长条形梁类工件的焊接加工需求布局，可沿加工工位灵活移动适配不同长度工件的焊接作业。建模过程中严格遵循机械设计规范，对设备的支撑框架、移动导轨组件、焊接工位定位结构、电气柜体模块逐一进行特征建模，绿色涂装的主体支撑框架采用钣金与型材焊接结构的等效建模方式，还原了实际设备的框架强度设计逻辑，灰色的电气控制柜体采用分体式模块化建模，预留了电气元件安装位与走线空间，端部的黄色防护结构对应实际设备的安全防护与工位限位功能。渲染阶段采用工业设备写实材质方案，主体金属框架赋予哑光绿色喷塑材质，还原工业设备的漆面质感，电气柜体赋予冷轧钢板喷塑的浅灰哑光材质，导轨与移动部件赋予金属切削加工后的哑光金属质感，传动与定位部件赋予耐磨金属材质，整体光影采用车间柔和顶光方案，清晰呈现设备各部分的结构层次与装配关系。设计思路围绕铁路车辆梁类组件的激光焊接需求展开，设备可沿工件长度方向移动，搭载激光焊接作业单元完成长梁的连续焊接工序，定位结构可适配不同规格的铁路车辆组件装夹需求，模块化的柜体设计方便后期电气元件的维护与升级，整体结构兼顾了移动灵活性与焊接作业的刚性要求，避免长工件焊接过程中的形变问题，同时可移动的设计减少了大型工件吊装转运的成本，适配铁路车辆制造车间的流水线焊接作业场景，模型完整还原了设备的装配关系与各部件的连接逻辑，可用于焊接工位布局规划、设备结构优化参考以及相关作业流程的演示使用。
