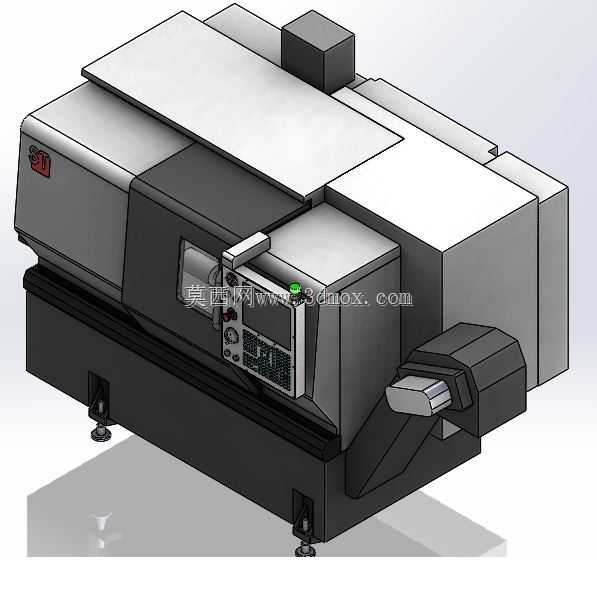

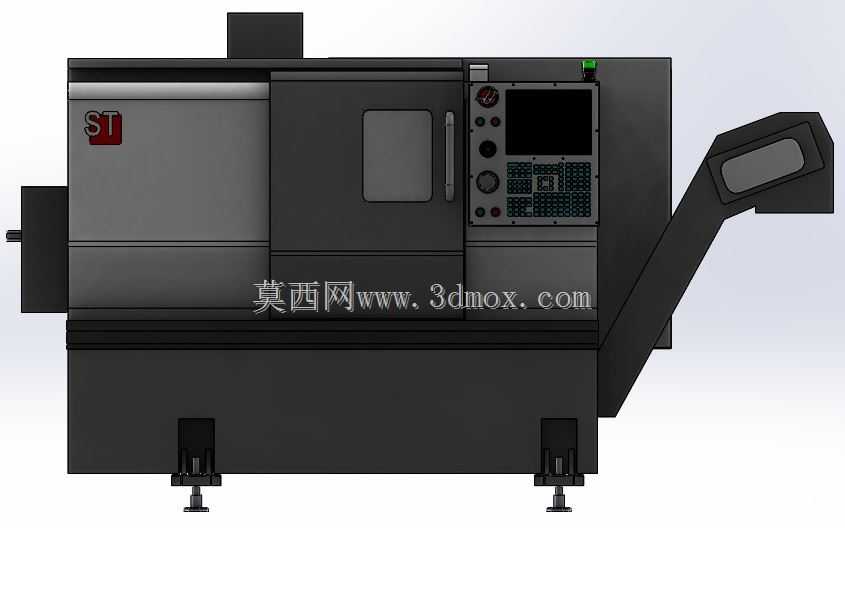

哈斯ST-10数控车削加工设备结构模型

这款车削设备的三维结构还原，完全围绕中小规格回转体零件的量产加工场景搭建，日常适配轴类、盘类零件的外圆、内孔、螺纹、端面切削工序，在通用机械零部件加工、汽车配件小批量生产、工装夹具非标件制作场景中都有极高的出镜率。做结构建模时首先锚定了设备的安装边界，整体采用一体式斜床身布局逻辑，床脚预留的调平支撑结构完全匹配车间混凝土地面的安装要求，排屑器的外伸角度与出料高度严格对齐车间常规集屑车的接料范围，避免实际布局时出现干涉问题。操作面板的布置遵循人机工程逻辑，悬挂式操作箱的旋转角度范围、按键区与显示屏的相对位置，都参考了一线操作人员站立操作的舒适视线与手臂活动范围，防护门的滑动行程、观察窗的可视范围，也完全覆盖了主轴装夹、刀具对刀过程的观察需求，不会出现操作盲区。主轴箱部分的结构做了分层还原，外层的防护壳体预留了散热通风的格栅位置，内部的安装基准面完全对应实际主轴单元的装配公差要求，刀塔的安装位与主轴的同轴度基准在建模时做了对齐约束，能直观呈现换刀过程中刀具与工件的相对位置关系。后置的排屑器采用铰链式输送结构，倾斜段的角度刚好满足切屑依靠自重下滑的要求，不会出现切屑卡滞的问题，设备尾部的电气柜安装位预留了走线槽的空间，强弱电的走线路径在模型中做了清晰的区分，完全符合机床电气布线的安全规范。整机的防护结构采用全封闭设计，顶部的警示灯安装位、侧面的维护门开合范围都做了明确的结构表达，冷却系统的管路接口位置、润滑系统的注油口位置也都在模型对应位置做了还原，不管是做车间布局规划、还是做设备改造的结构参考，都能直接提取对应的安装尺寸做校核，不需要再额外核对实物的边界参数。
