两自由度仿人机械手掌结构设计

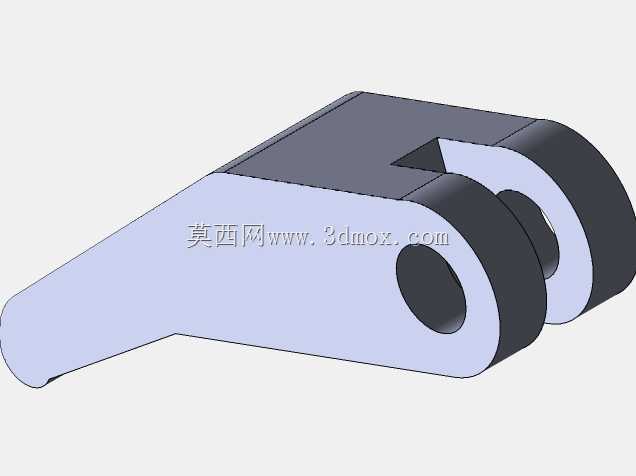

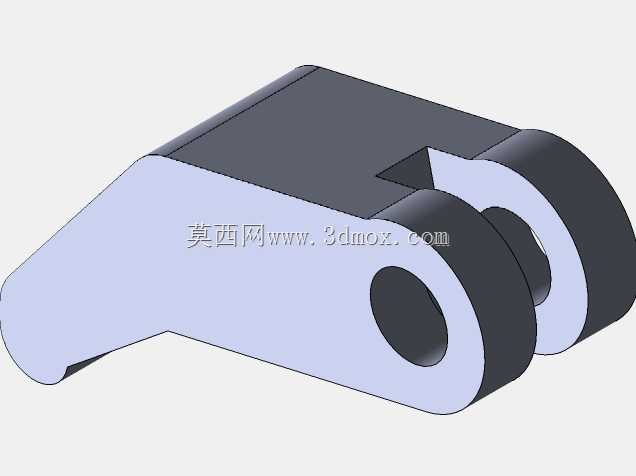

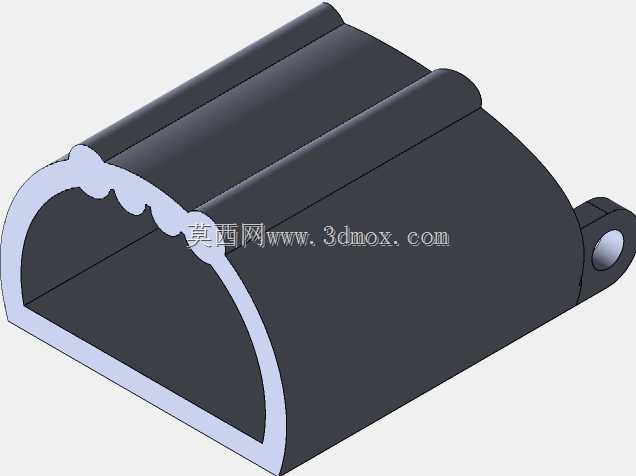

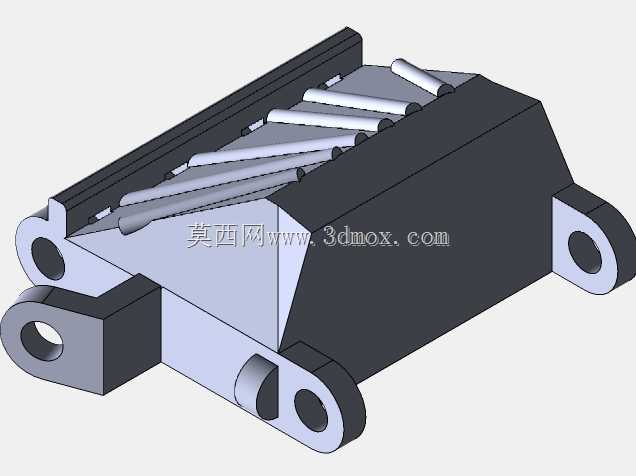

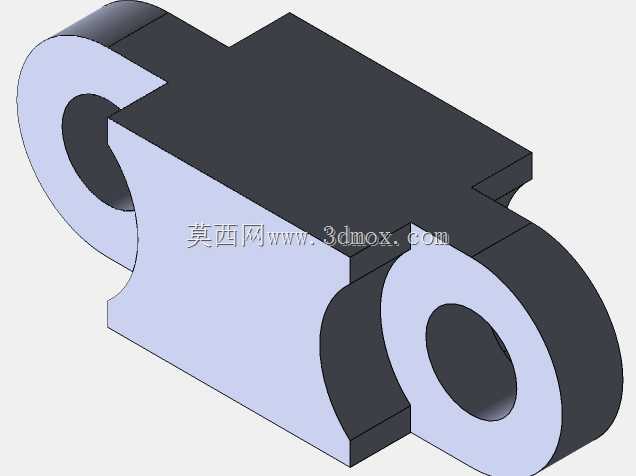

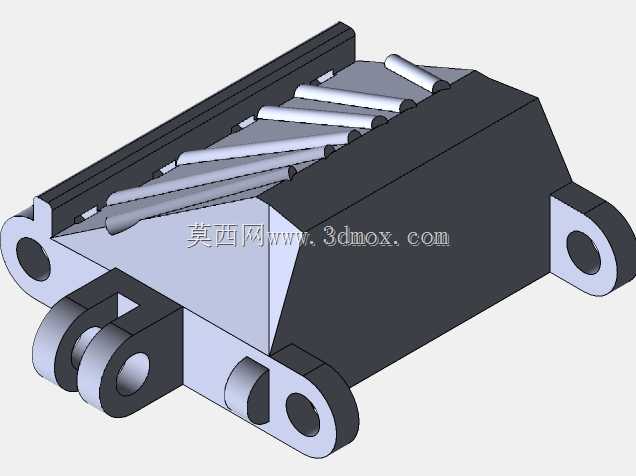

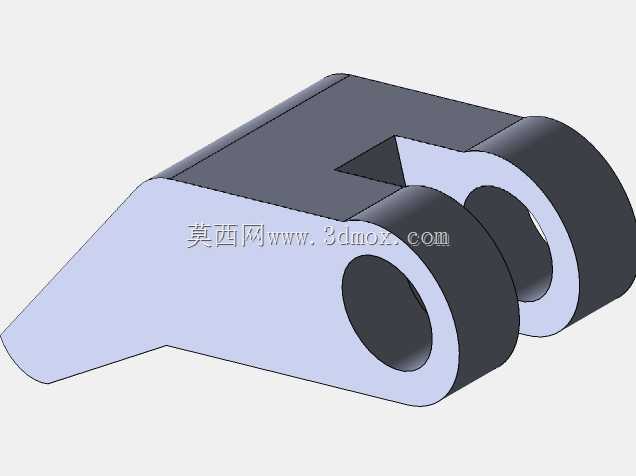

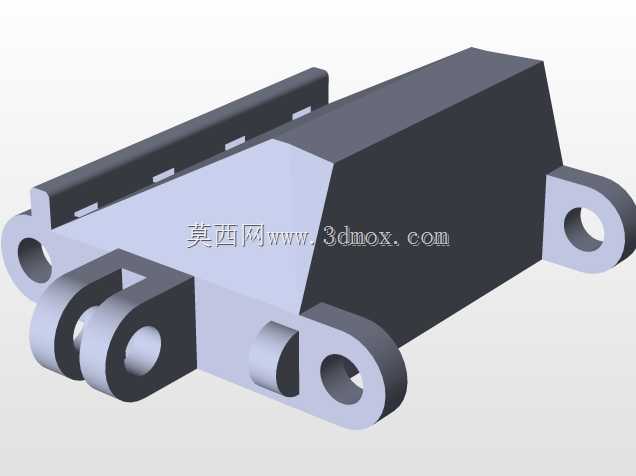

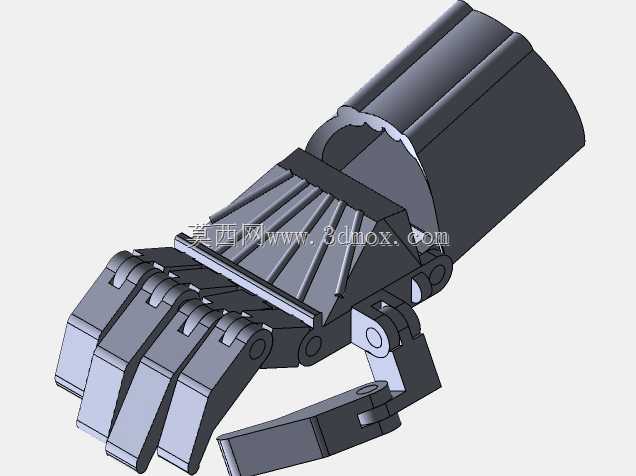

这款两自由度仿人机械手结构，主要面向教学实验、学术项目验证场景设计，可作为小型仿生机器人末端执行器的基础原型，适配桌面级小型机械臂的末端搭载需求，也可用于机器人原理课程的结构演示、运动学仿真验证环节。从结构设计逻辑来看，整体采用类人手掌的仿生布局，腕部预留标准安装接口，可直接对接常见的小型舵机输出轴或者机械臂末端法兰，安装边界做了圆角避让处理，避免与相邻机械臂关节产生运动干涉。手指部分采用分段式铰接结构，每根手指设置两处转动副，通过内置的连杆联动实现单动力输入下的手指弯曲动作，拇指单独设置一个转动自由度，可配合其余四指完成简单的抓取动作，整体自由度配置兼顾了结构复杂度与基础抓取功能的实现，没有冗余的传动结构，降低了装配与调试的难度。从功能特性上看，该结构可实现对规则形状小型物件的包络抓取，比如教学实验用的方块、圆柱试样，也可完成简单的手势动作演示，关节处的铰接间隙控制在0.1mm以内，保证运动过程中无明显旷量，手指接触面做了平面防滑结构设计，抓取时可提供足够的静摩擦力，避免被抓取物件滑落。设计过程中优先考虑了3D打印加工的工艺性，所有结构壁厚均匀设置在2mm，没有小于1mm的薄壁特征，也没有需要支撑的大角度悬空结构，打印完成后仅需简单去除支撑毛刺即可完成装配，铰接孔位预留了0.2mm的装配间隙，适配常用的3mm直径铰接销轴，不需要二次铰孔加工。外形尺寸上，整体手掌长度控制在120mm左右，宽度80mm，腕部安装座直径40mm，整体重量控制在150g以内，不会给搭载的小型机械臂带来过大的负载压力，运动过程中手指的弯曲角度范围为0到90度，拇指的开合角度范围为0到45度，可覆盖日常教学演示所需的大部分动作区间，结构内部预留了走线槽，可容纳驱动舵机的连接线，避免运动过程中线路被铰接结构夹损。在实际应用中，该结构可直接替换原有简易夹爪，提升小型桌面机械臂的仿生演示效果，也可作为二次开发的基础平台，使用者可根据自身需求加装触觉传感器、力反馈元件，拓展更复杂的抓取功能，整体结构没有复杂的曲面特征，建模逻辑清晰，适合刚接触仿生机器人结构设计的从业者参考学习，理解连杆联动、铰接结构的设计要点，以及仿生结构设计中功能与加工工艺的平衡思路。
