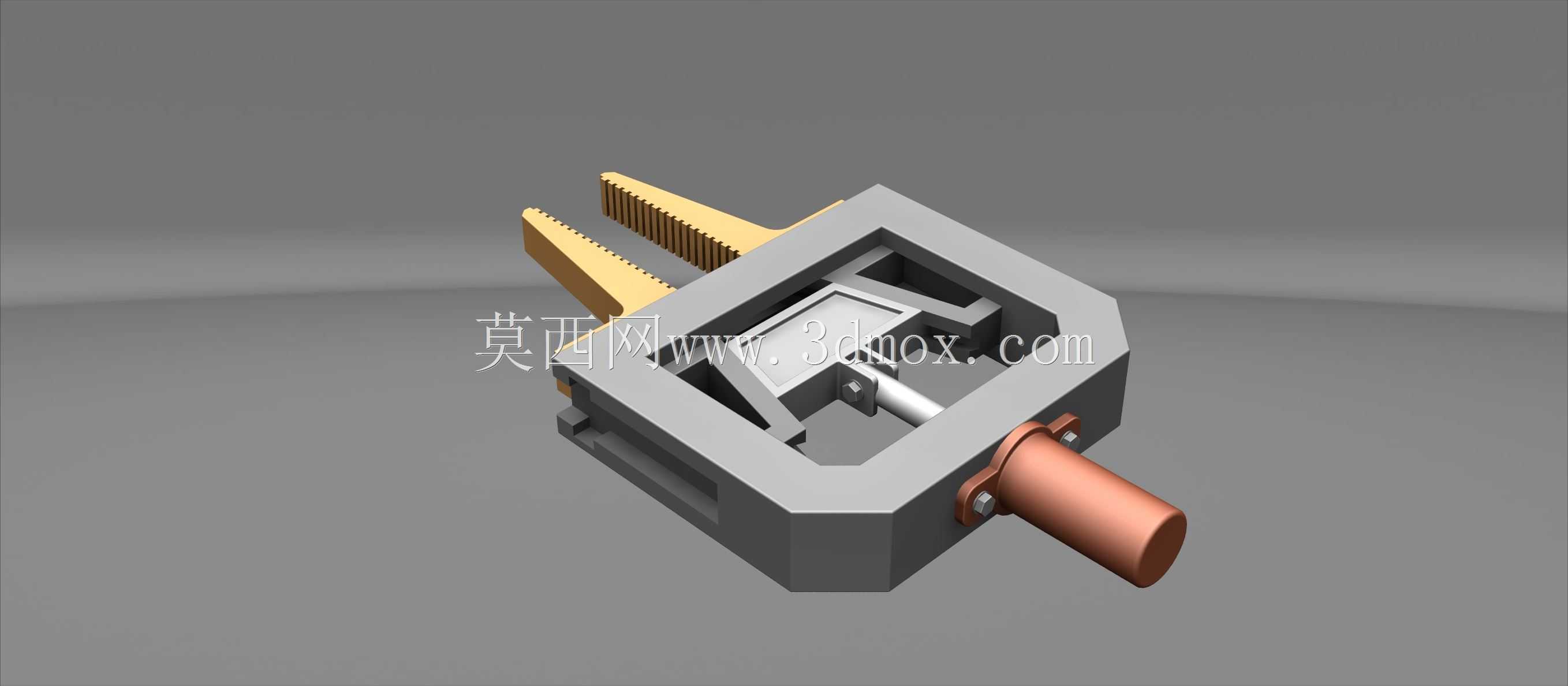

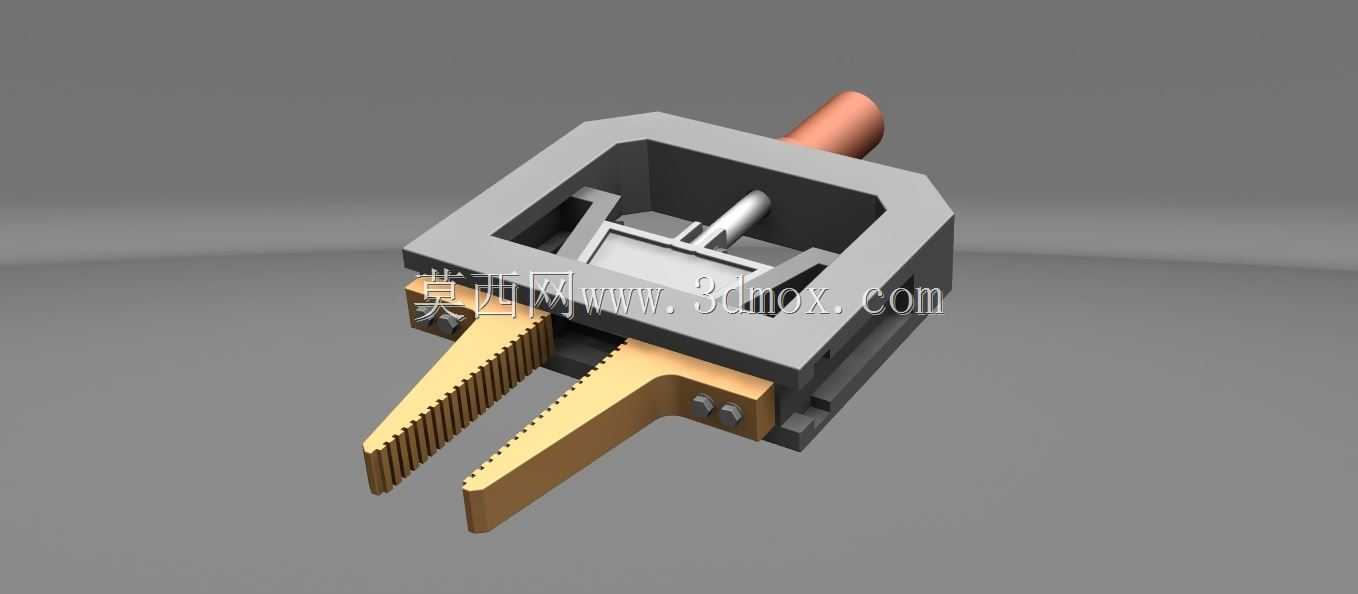

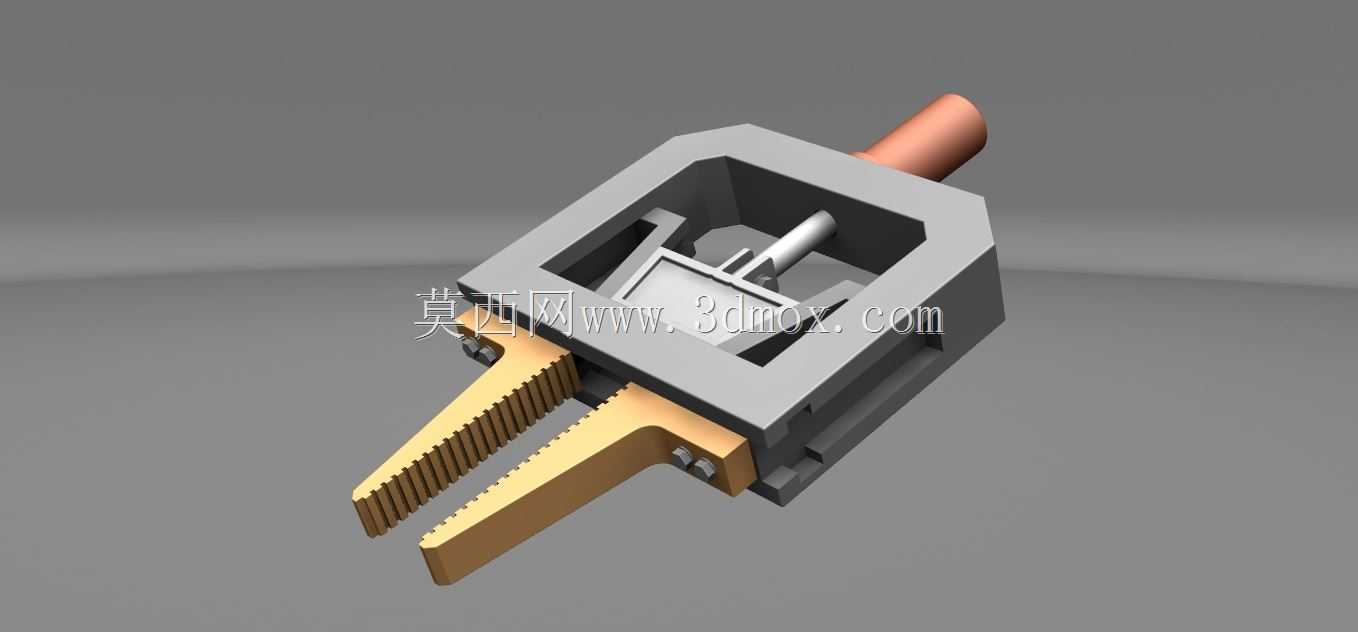

楔形传动结构机器人夹持执行部件

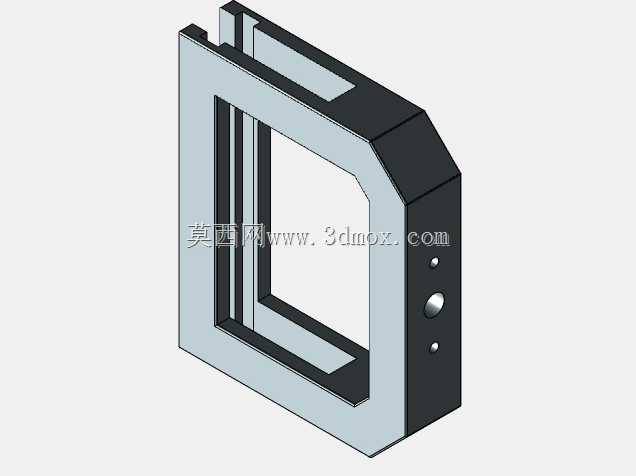

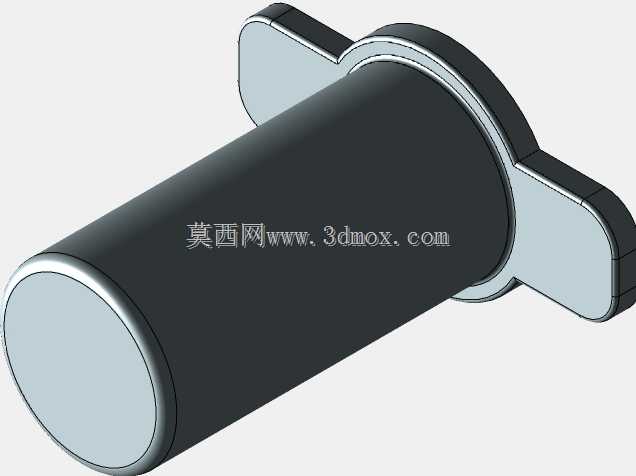

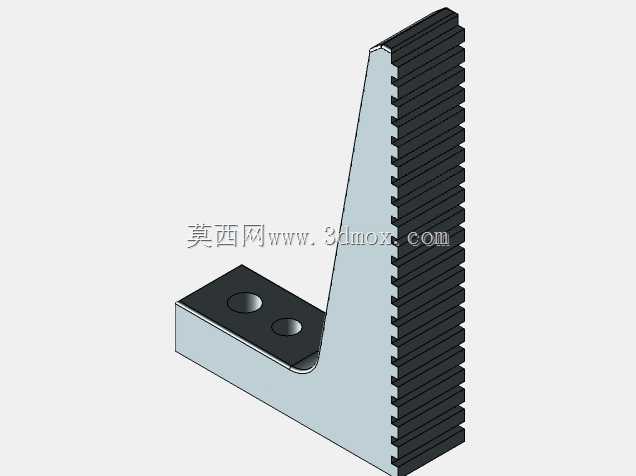

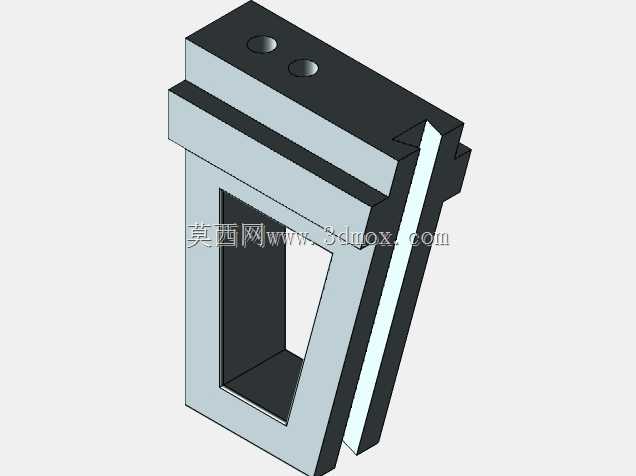

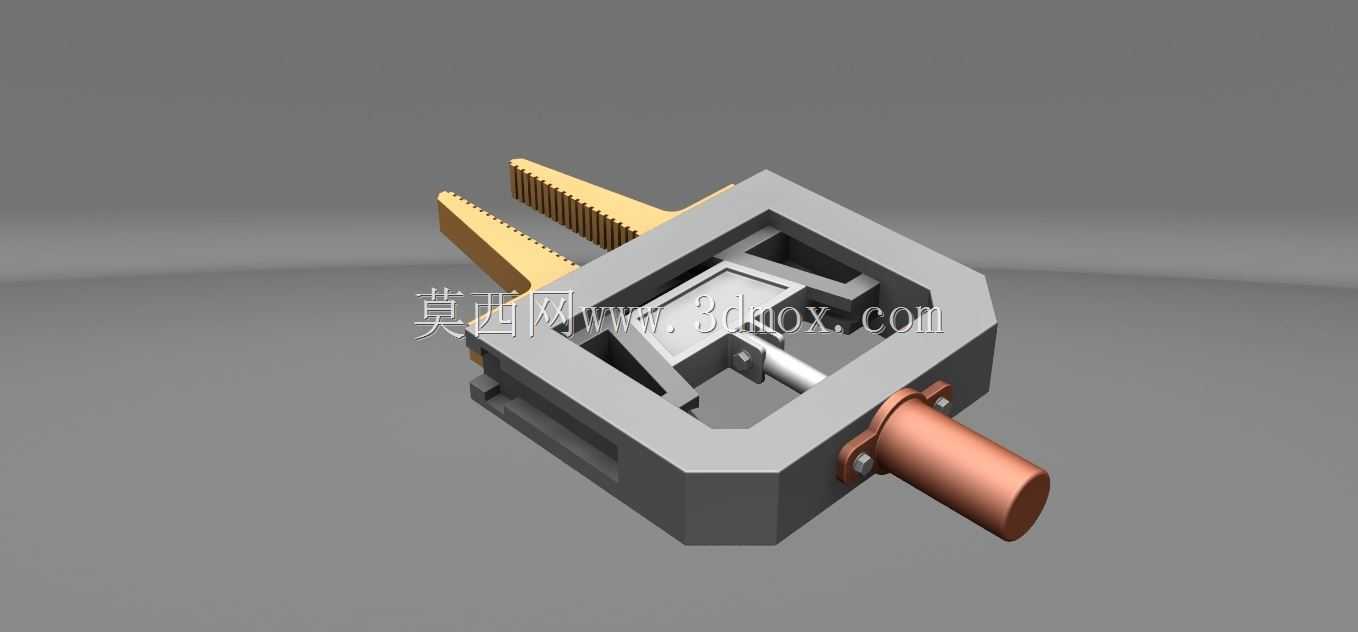

这类楔形传动的夹持部件，多部署在轻载分拣、精密装配类工业机器人的末端法兰位置，适配3C电子小件装配、实验室样本转运、轻工行业小规格工件上下料的作业场景，相比常规的平行气动夹爪，楔形增力结构能在同等驱动输入下输出更大的夹持力，避免夹取表面光滑的小尺寸工件时出现滑脱问题。从结构设计逻辑来看，整个夹爪的力传递路径完全依托内部楔形斜面完成，驱动端的直线推力通过斜面转化为夹指的同步对向开合运动，无需额外设计齿轮齿条或者连杆同步结构，既压缩了整体的结构厚度，也减少了传动环节的间隙累积，夹指的开合重复定位精度可以控制在0.02mm以内，满足精密装配的对位要求。夹指表面加工有等距的细密齿形，接触工件时能形成多点咬合，针对不同材质的工件，也可以快速更换夹指前端的防滑垫，不需要拆解整个主体框架，日常维护的拆装效率较高。主体框架采用一体式框型结构，侧壁预留的安装孔位既可以直接对接标准机器人末端法兰，也能搭配转接板安装在直线模组的滑台上作为固定工位的夹取机构使用，驱动端的圆柱接口适配常规的微型气缸或者电动推杆，安装时不需要额外定制转接零件，通用适配性较强。整体的外形轮廓控制在紧凑的尺寸区间，横向宽度不超过80mm，纵向伸出长度控制在120mm以内，在狭窄的装配工位内作业时不会和周边的工装夹具发生运动干涉，安装边界的预留空间仅需要比主体轮廓大10mm即可满足全行程开合的运动需求。内部楔形滑块的运动面设计有储油槽，定期加注润滑脂即可保证长期运行的顺畅度，不会出现斜面卡顿导致的夹指开合不同步问题，夹指的开合行程可以通过驱动端的限位螺钉进行微调，针对不同尺寸的工件不需要更换整个夹爪主体，仅调整限位即可适配一定尺寸范围内的工件夹取需求，能降低生产线的备件储备成本。
