菱形驱动结构热空气动力装置设计

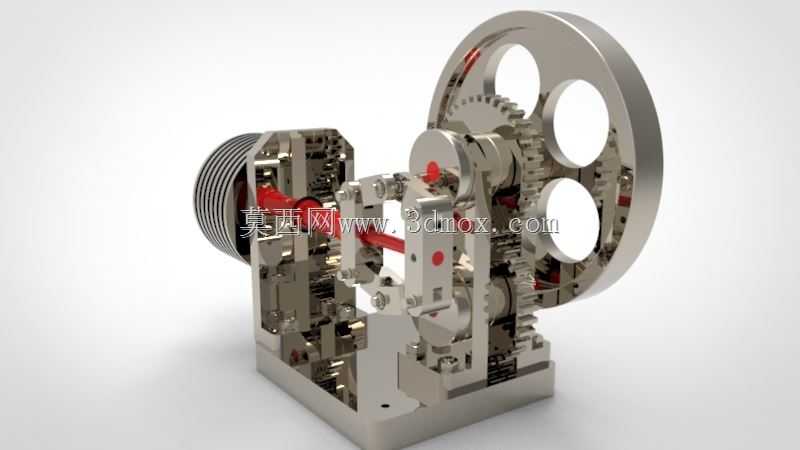

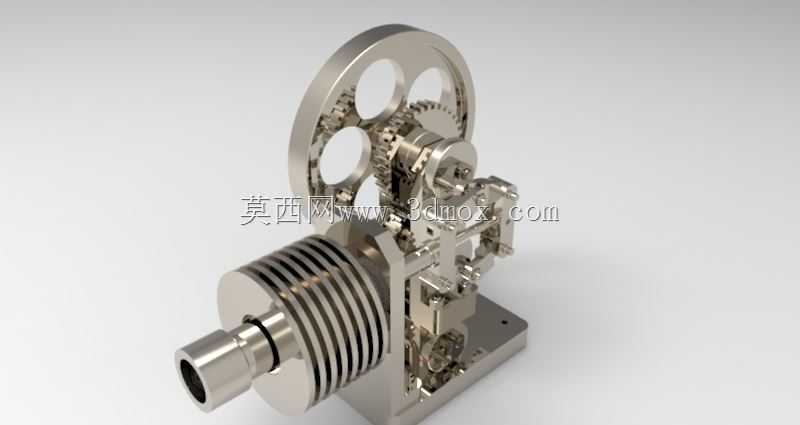

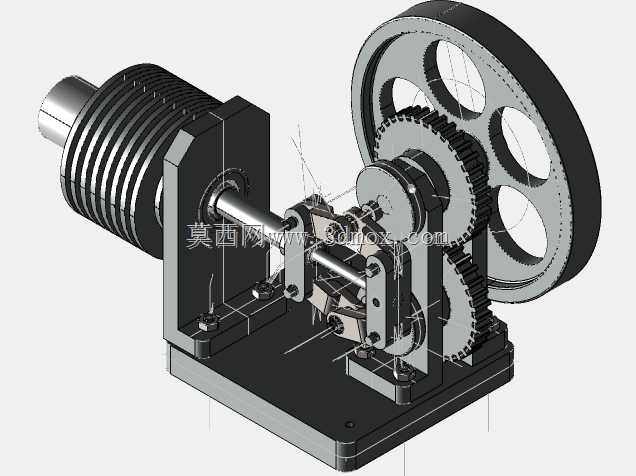

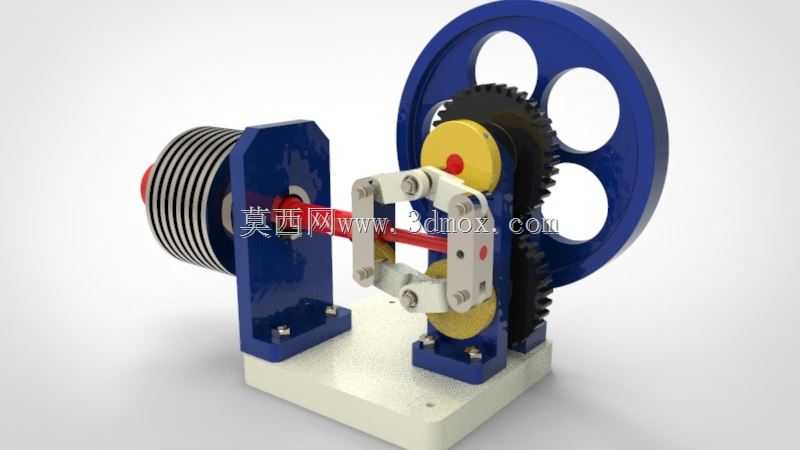

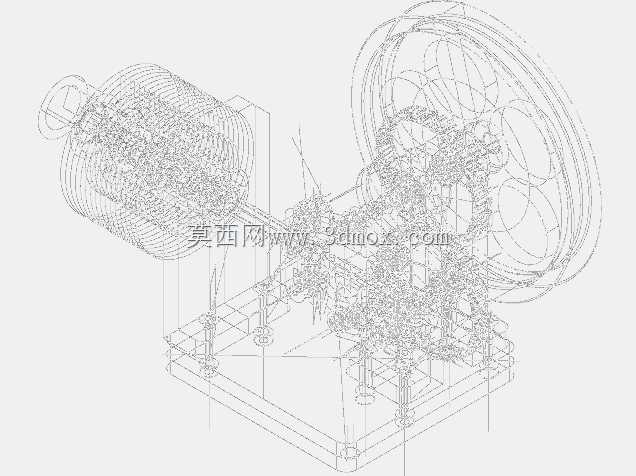

这款菱形驱动的热空气动力装置，核心依托外燃式热力循环原理实现动力输出，区别于传统内燃机的缸内燃烧做功模式，它依靠外部热源对气缸内工质加热形成压差，配合专属的菱形传动结构完成动力转换，在小型分布式供能、教学演示装置、低功率辅助动力场景中有着独特的应用价值。从结构设计逻辑来看，整套装置摒弃了传统热空气发动机常用的曲柄连杆单侧受力结构，采用对称式菱形传动布局，动力传递过程中活塞侧向力被对称结构充分抵消，能大幅降低缸壁与活塞间的摩擦损耗，长时间运行的磨损量远低于同功率传统结构机型，对延长设备维护周期、提升运行稳定性有明显帮助。整套动力单元的安装边界设计紧凑，动力输出端采用同轴带轮结构，可直接对接小型发电机、微型水泵等负载，不需要额外加装复杂的传动换向组件，安装底座预留了标准化的固定孔位，能直接固定在通用型材机架上，适配各类实验台架、小型动力演示平台的安装需求。气缸散热段采用环形散热鳍片结构，鳍片间距经过匹配计算，在自然对流条件下就能满足工质冷却端的温度控制要求，不需要额外加装强制风冷或液冷回路，简化了整套系统的外围配套需求。整套传动齿轮组采用渐开线直齿布局，啮合间隙控制在合理公差范围内，既保证传动过程的顺畅无卡滞，又能避免间隙过大带来的传动冲击与噪音，飞轮采用镂空辐条设计，在保证转动惯量满足动力平稳输出要求的前提下，尽可能降低自身重量，减少启动阶段的阻力矩。在实际应用层面，这类小功率热空气动力装置可适配多种低品位热源，包括工业余热、太阳能集热、小型生物质燃烧供热等场景，不需要高规格的燃油燃气供给系统，运行过程无缸内爆震，噪音水平极低，适合对噪音控制有要求的小型供能场景，也常作为高校工程热力学、机械原理课程的实物教学载体，能直观展示外燃循环的工作过程与对称传动机构的力传递特性。设计过程中对各运动部件的运动包络做了充分校核，所有运动部件均不超出底座的安装投影范围，不会出现运动干涉风险，装配时只需要按照传动顺序依次定位各铰接点，保证菱形结构的运动自由度即可完成组装，对加工公差的兼容性较强，普通机加工条件就能满足零件的加工精度要求。
