四缸发动机排气歧管结构设计

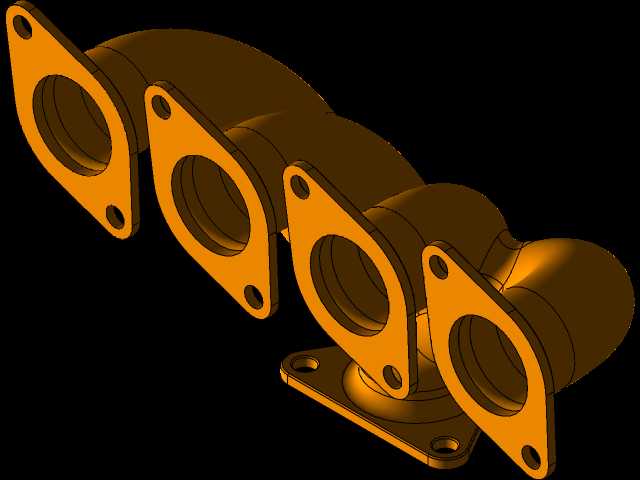

这款排气歧管适配直列四缸内燃发动机，核心作用是将四个气缸燃烧后排出的高温高压废气有序汇集，导入排气总管后送入三元催化与消声系统，避免各缸排气气流相互干涉，直接影响发动机的排气效率、动力输出表现与尾气排放指标。从结构设计来看，四个进气法兰面分别对应发动机缸盖的排气侧安装位，每个法兰面都预留了两个螺栓安装孔，孔位公差严格匹配缸盖对应螺纹孔的位置度要求，安装面平面度控制在0.05mm以内，确保装配后密封可靠，不会出现高温废气泄漏的问题。四个支管采用不等长渐变曲率的弯管结构逐步汇合到单出口端，设计过程中需要反复调整各支管的弯曲半径与走向，一方面要平衡各缸的排气背压，让每个气缸的排气阻力尽可能一致，避免出现个别缸扫气不充分的问题，另一方面要避让发动机舱内的周边部件，比如启动机、机油滤清器、冷却管路等安装空间，保证整车装配时不会出现干涉。出口端采用带安装孔的法兰结构，用于对接下游的排气前管，法兰厚度经过强度校核，能够承受排气系统的振动与热胀冷缩带来的应力，不会出现长期使用后变形漏气的问题。建模过程中需要重点关注管壁厚度的均匀性，这类歧管多采用耐热铸铁铸造加工，壁厚不均会导致铸造过程中出现缩孔、冷隔缺陷，同时在发动机冷热交变的工作环境下，壁厚差异大的位置容易产生应力集中，最终出现开裂故障。支管的弯曲段做了顺滑的圆弧过渡，没有突兀的折角，能够减少排气气流的沿程阻力，降低排气噪声，同时减少气流对管壁的冲刷，提升部件的使用寿命。安装边界方面，四个进气法兰的中心距严格匹配直列四缸缸盖的排气道间距，整体轮廓的宽度、高度与伸出长度都控制在发动机舱预留的安装空间内，所有安装孔的位置都做了装配仿真验证，确保螺栓能够顺利穿入拧紧，不需要额外改动周边部件的位置。
