高速SCARA多关节机械臂结构设计

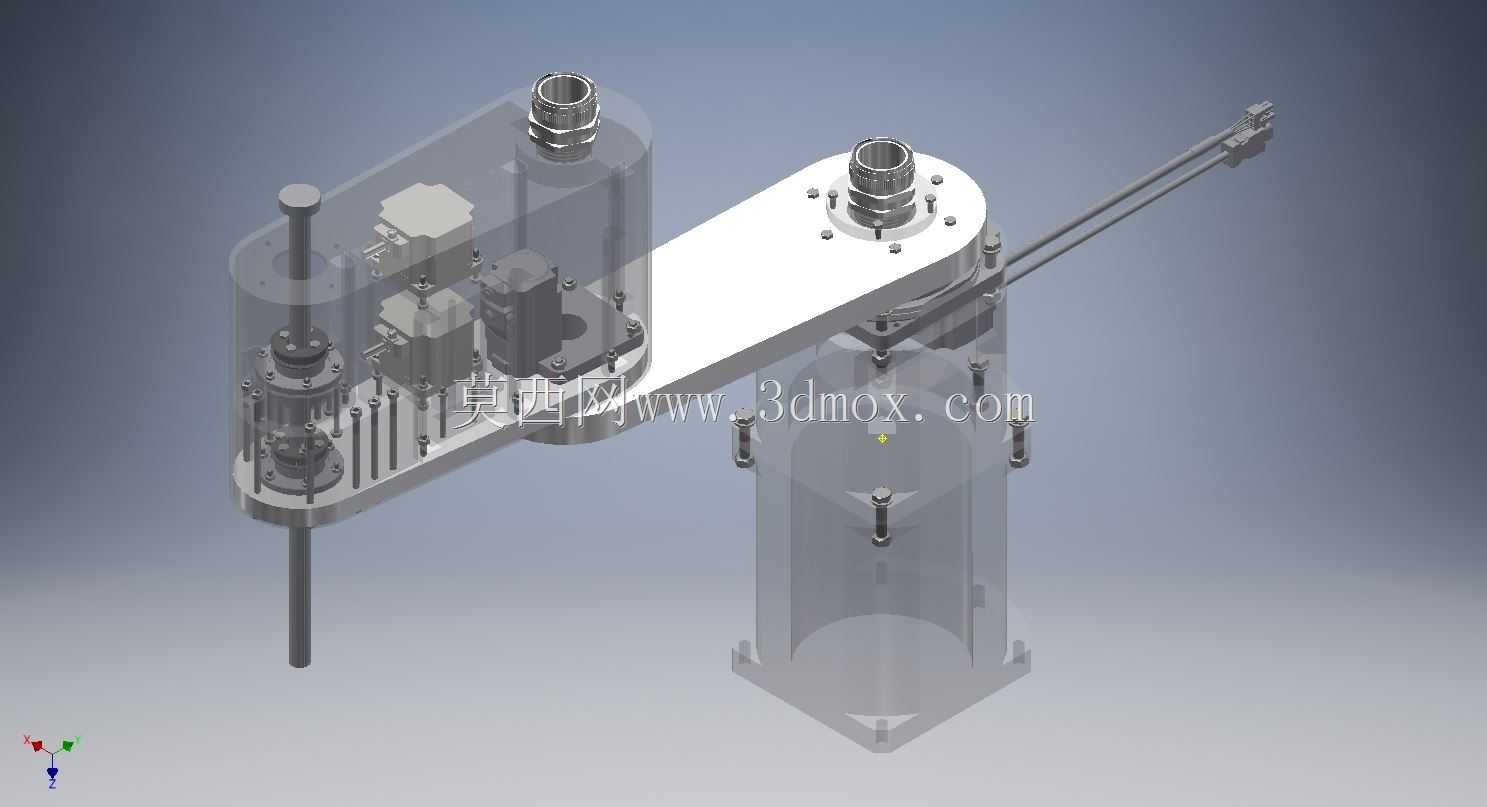

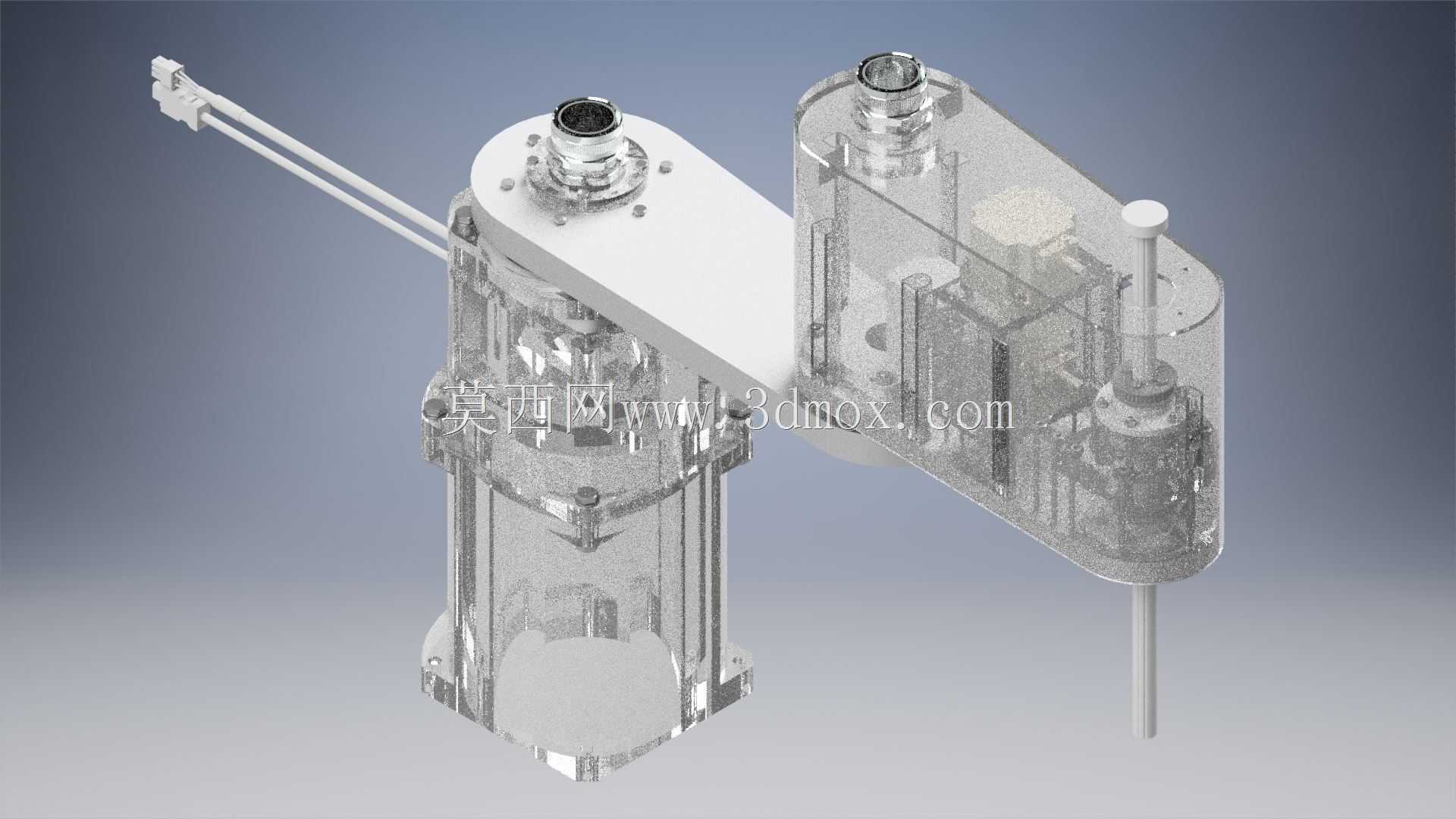

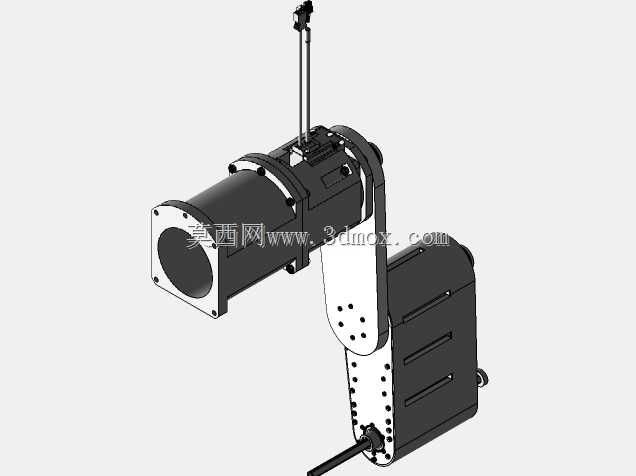

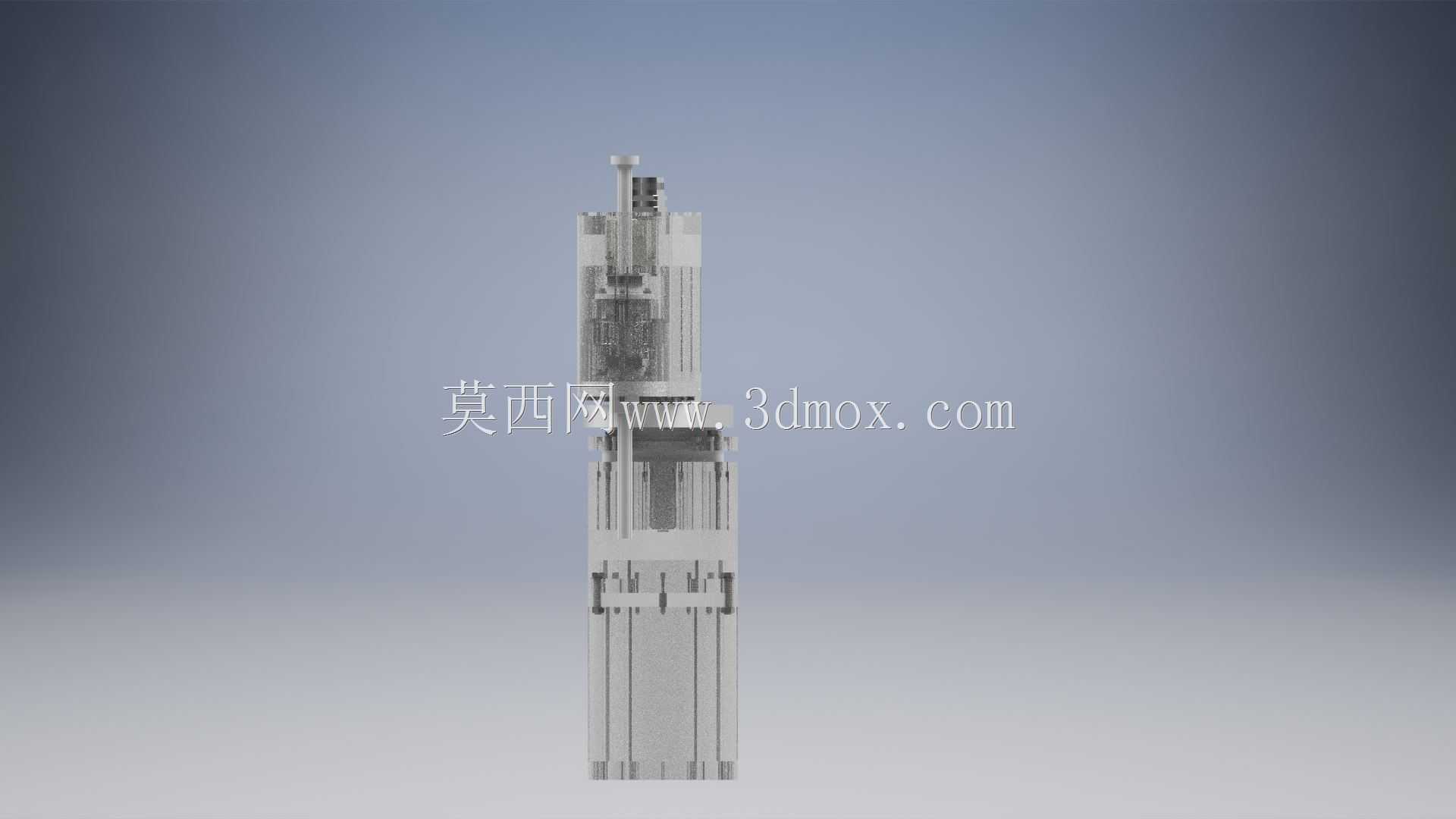

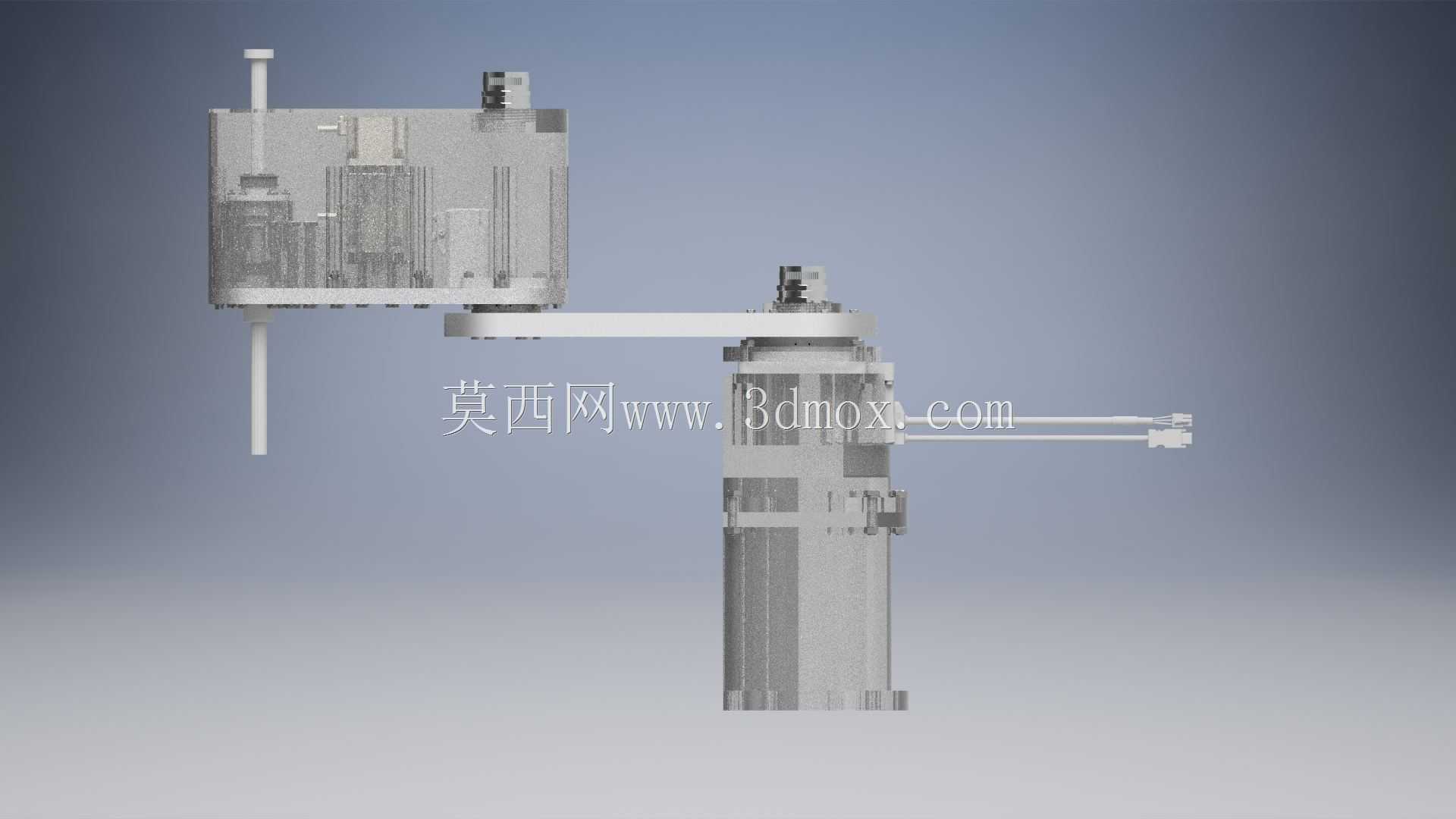

这款高速SCARA机械臂的结构设计，核心瞄准3C电子装配、轻量物料分拣、精密点胶涂覆这类对节拍要求严苛的产线场景，这类场景普遍要求执行机构在有限平面作业范围内，实现高重复定位精度与快速启停响应，传统六轴机械臂在这类平面作业场景中存在冗余自由度带来的成本浪费与节拍损耗，而SCARA构型凭借平面内两旋转关节加末端垂直升降、旋转的自由度组合，刚好匹配这类作业的运动需求。从结构布局来看，大臂与小臂的铰接位置做了减重镂空设计，臂身主体采用高强度铝合金加工的拼接式结构，在保证臂身刚性的前提下尽可能降低运动部件的惯量，这也是高速作业下减少伺服负载、提升响应速度的核心设计思路——运动惯量越低，加减速阶段的过冲量越小，重复定位精度越容易稳定控制。驱动端的伺服电机与谐波减速组件采用后置集成布局，将大重量的驱动单元尽量靠近基座安装位置，进一步降低臂身伸展状态下的转动惯量，避免臂端负载变化带来的重心偏移过大问题。安装边界上，基座采用方形法兰安装结构，底部预留标准安装孔位，可直接固定在铝型材工作台或者专用设备机架上，基座整体外轮廓尺寸控制在紧凑范围内，不会占用过多产线安装空间，臂身完全伸展后的作业覆盖半径适配常见的桌面级作业工位需求，末端执行器安装法兰预留标准接口，可快速适配夹爪、吸嘴、点胶阀等不同作业末端，无需额外做转接结构修改。关节处的走线采用内置拖链布局，所有动力线缆与信号线缆都从臂身内部空腔穿过，避免高速运动过程中线缆外露带来的剐蹭风险，也能减少线缆随臂身摆动产生的疲劳损耗。关节限位位置做了硬限位块与软限位触发点的双重设计，硬限位块采用高强度聚氨酯缓冲材质，即使出现程序失控的极端情况，也能避免臂身硬碰撞造成的结构损坏，软限位触发传感器安装在关节旋转的极限位置，可在运动到边界前提前触发减速停止信号。末端的Z轴升降行程适配常见的工件取放高度差需求，旋转关节可实现360度任意角度定位，满足不同角度的装配、拧螺丝、贴标等作业动作需求。整个臂身的结构配重经过反复校核，在最大额定负载下，各关节的受力都在伺服电机与减速组件的额定负载范围内，长时间高速往复运行也不会出现结构颤振或者精度衰减的问题，适合在连续运行的自动化产线上长期稳定工作。
