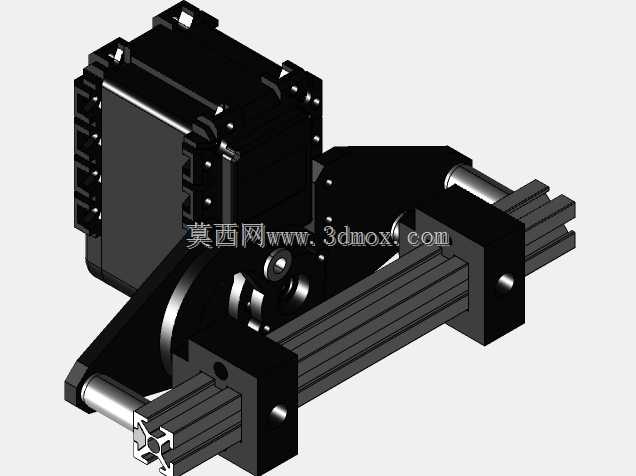

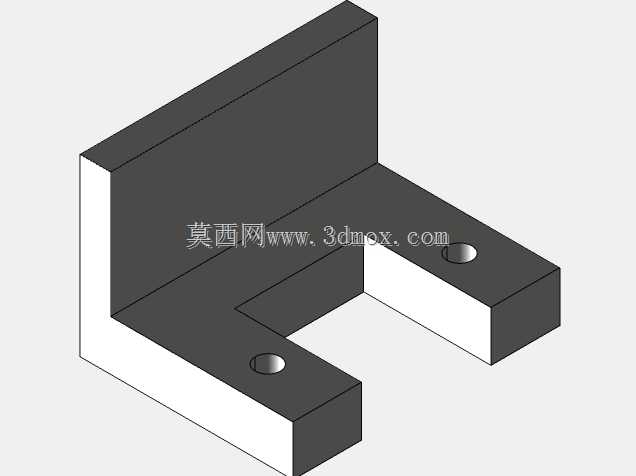

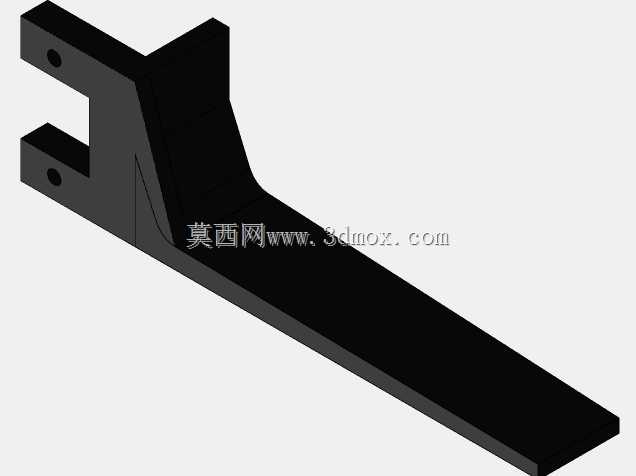

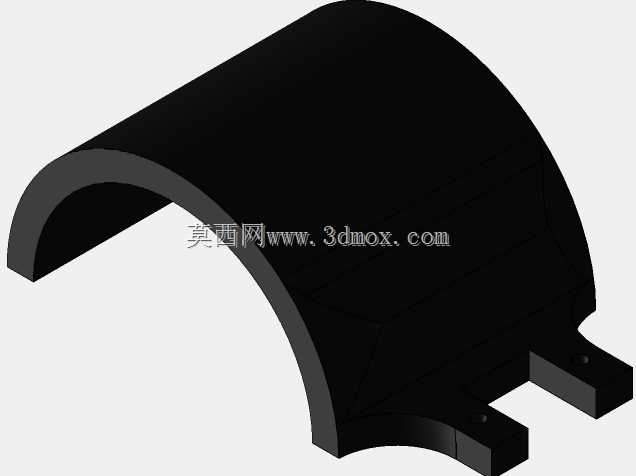

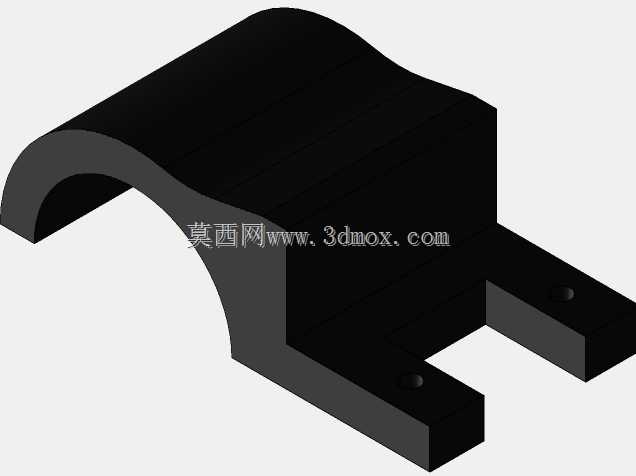

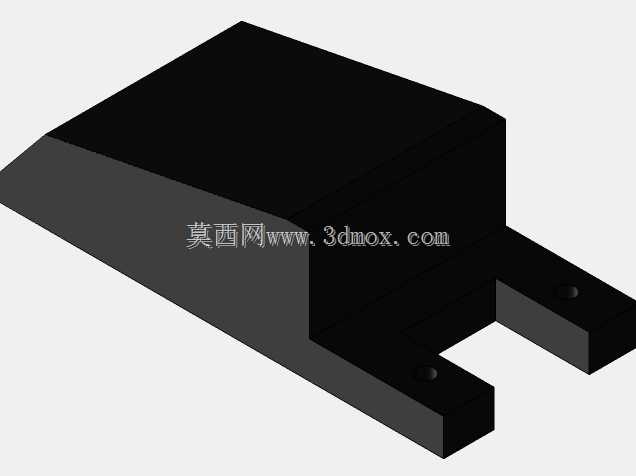

Interbotix机械臂AX-12T槽导轨夹持结构

这款夹持结构适配Interbotix系列机械臂的AX-12舵机输出端，核心依托1010规格T槽工业铝型材搭建安装基准，在桌面级小型自动化作业、教学实验平台搭建、轻型工件分拣转运场景中可作为末端执行器直接替换原有夹爪，无需额外定制转接法兰即可完成装配。从结构设计逻辑来看，整体采用对称式悬臂布局，两根平行光轴作为夹爪开合的导向支撑，配合舵机内置的减速齿轮组输出回转动力，通过曲柄滑块结构将舵机的转动转化为夹爪的直线往复开合动作，传动路径短，反向间隙控制在小范围，能满足0.5kg以内轻型工件的夹持定位需求。安装边界上，整体结构沿铝型材长度方向的延伸尺寸可根据实际作业需求调整铝型材裁切长度，默认配置下横向安装孔位完全匹配1010铝型材的T槽间距，夹爪开合行程覆盖10mm到60mm区间，可适配规则形状的塑料件、小型铝制零件、3D打印样件的抓取作业。结构件的选型上，与铝型材配合的紧固件采用M2、M3规格Pem压铆螺母，无需在铝型材上额外攻丝，直接通过T型螺栓从型材槽内装入即可完成各部件的锁紧固定，侧板类结构件采用激光切割的delrin板材加工，材料本身自润滑性好、重量轻，能有效降低末端执行器的整体负载惯量，提升机械臂运动过程中的动态响应速度。实际应用中，该夹持结构可直接对接AX-12舵机的标准安装孔位，舵机的走线可沿铝型材T槽内部布设，避免机械臂运动过程中线缆与周边设备发生剐蹭，夹爪的工作面预留了防滑垫安装槽，可根据夹持工件的表面材质粘贴橡胶或硅胶防滑垫，提升夹持摩擦力，防止工件转运过程中脱落。导向光轴与安装座之间采用间隙配合，装配时可在光轴表面涂抹少量润滑脂降低开合阻尼，长期运行下的磨损量极小，日常维护仅需定期检查紧固件是否松动即可，无需复杂的拆解保养。在教学实训场景中，该结构可作为机械原理课程的拆装实训案例，学生可通过拆解各部件理解曲柄滑块传动、直线导向结构的设计要点，也可在此基础上改装夹爪形状，适配不同外形工件的夹持需求，拓展机械臂的作业范围。
