C型梁架构桌面级熔融沉积三维打印设备

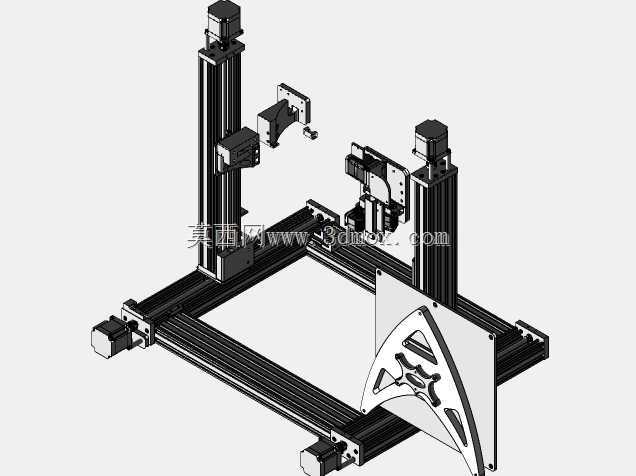

　　这套三维打印设备采用Openbuilds CBeam铝型材作为主体承载构件，整体布局为桌面级三轴龙门形式，框架由多根C型槽铝型材正交拼接而成，型材槽道既承担结构连接功能，也为滑块、螺母座、限位件提供统一安装基准，减少额外定制钣金支座的数量。从实际装配边界看，设备底面由两根平行长型材构成Y向运动基座，基座两端通过角件与横向型材锁紧，形成稳定矩形底框；X向横梁架设在Y向移动滑座上方，Z向两根立置型材分别布置在横梁后侧区域，带动挤出安装板完成垂向进给。整机占用桌面空间紧凑，底部四角预留型材端盖与调平脚垫安装位，运输时可按型材段拆解，现场重新拼装后依靠槽道定位即可恢复运动同轴度。

　　框架刚性是这类CBeam架构的突出特点。C型截面型材在槽口方向具备较高抗弯能力，配合内嵌钢板衬条或多点角件锁紧后，打印过程中横梁受加速惯性产生的挠度被控制在较小范围；也正因基础框架刚度余量充足，同一套机械本体在更换末端执行器后，可由增材制造设备转换为轻型轧机、点胶工位或小型铣削雕刻平台，运动轴仍沿用原有传动链，仅需调整负载参数与主轴夹持件。

　　三轴传动均围绕步进电机与丝杠展开。Y向两根长型材内侧布置丝杠或同步传动组件，移动滑座通过滚轮组抱紧型材翼缘，电机驱动滑座沿底框纵向运动；X向电机安装在横梁端部，带动挤出滑座沿横梁横向平移；Z向双立轴通过丝杠驱动热床托架或挤出架升降，垂向导向依靠型材槽内滚轮约束，保证层厚进给稳定。各电机端部设置法兰安装板，板件与型材槽内螺母连接，电机轴与丝杠通过联轴器对中，装配时需控制同轴度，避免高速进给时出现周期性卡顿。

　　末端挤出模块安装在X向滑座板上，包含挤出机固定座、散热块、喉管、加热块与喷嘴接口，滑座板预留多组孔位，可适配近程挤出或远程送料方案。热床托架采用三角形镂空钣金加强板，板面开设减重孔与走线槽，在减轻运动质量的同时保留支撑刚度，热床通过弹簧调平螺母固定在托架上，三点或四点调平结构便于操作人员快速校准喷嘴与平台间距。电气走线沿型材槽道梳理，电机线、限位线与加热线分束固定，减少运动拖拽造成的接头松动。

　　在应用场景上，该设备适合实验室、小型工坊与教学场地使用，可完成PLA、PETG等常见耗材的原型件打印，也可用于机械结构件的快速验证。设计时将运动件质量尽量集中在轻量化滑座上，底框保持高刚性，以此提升打印加速度与轮廓稳定性；型材槽道采用标准化接口，喷嘴风扇、料架、防护罩、灯带等附件均可直接利用槽内螺母加装，不需要对主体框架二次钻孔。安装边界方面，后部需预留电机与线缆弯曲空间，前部留出取件和平台调平操作区，桌面承重只需满足底框与热床负载即可；维护时滚轮偏心轴可调节预紧量，丝杠螺母间隙可通过张紧件补偿，长期运行后仍能恢复运动精度。
