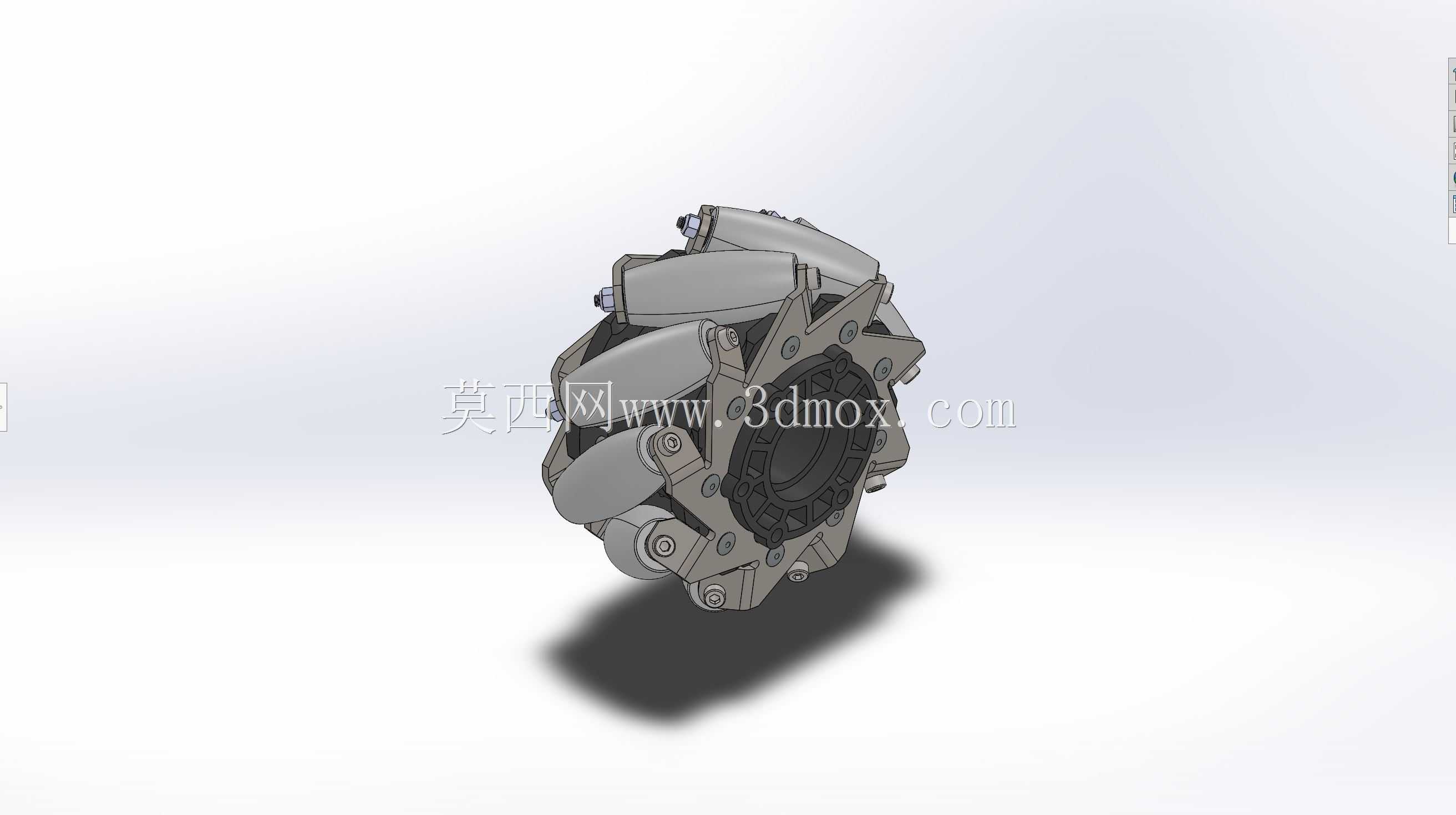

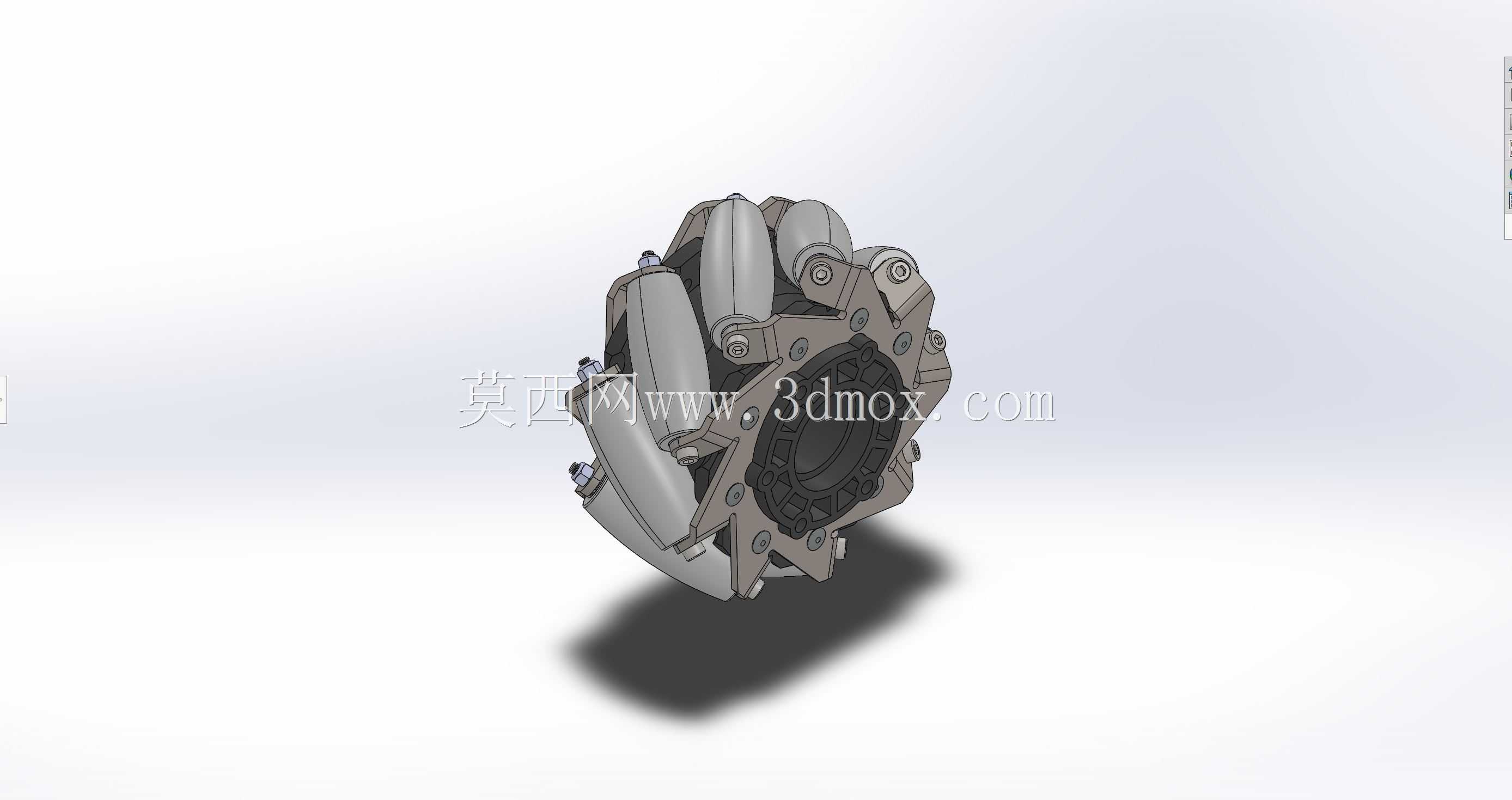

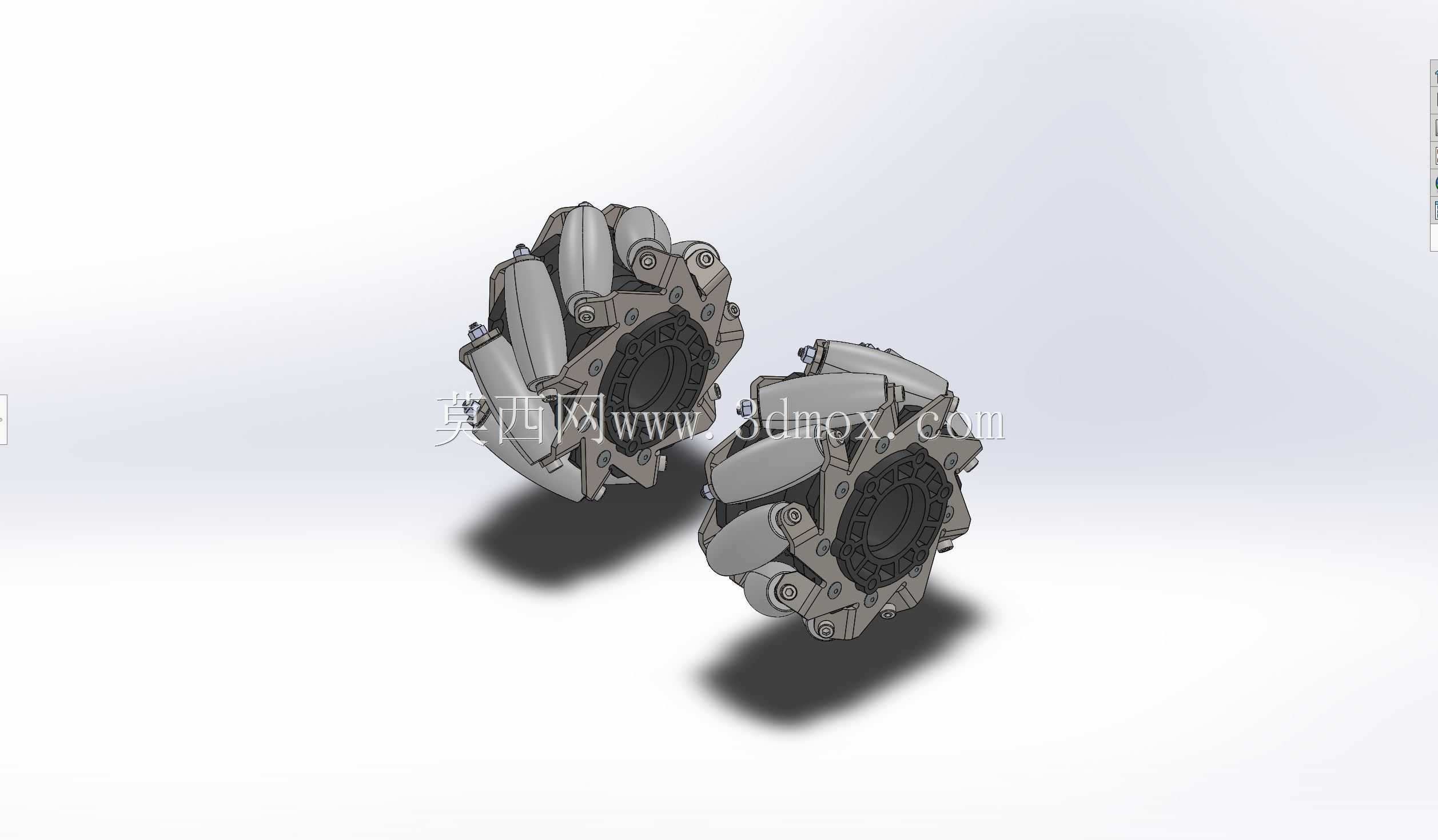

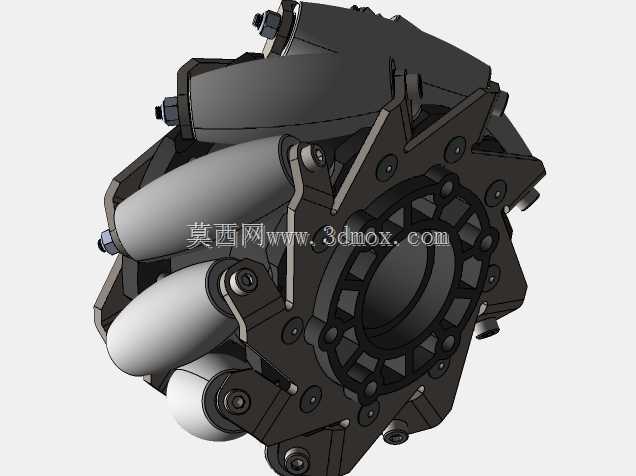

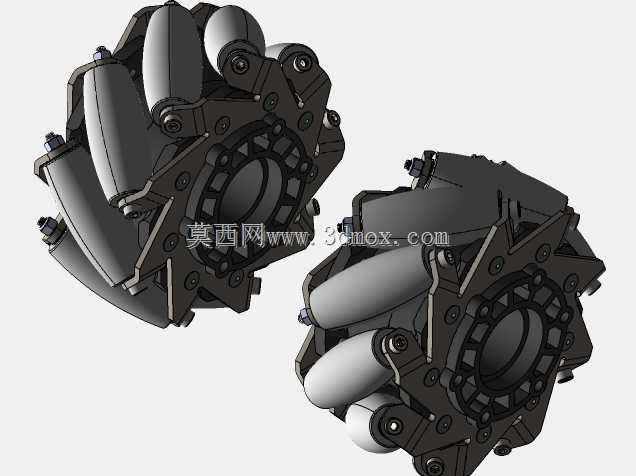

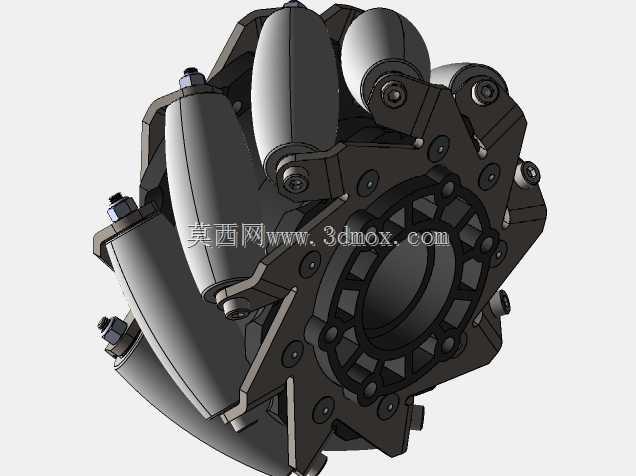

4英寸HD麦克纳姆轮全向移动轮组结构

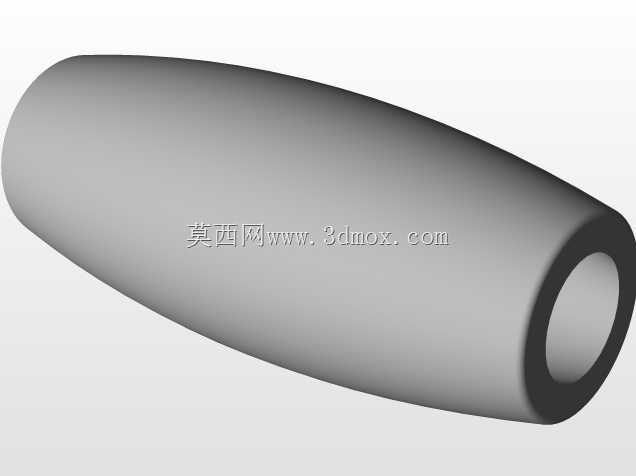

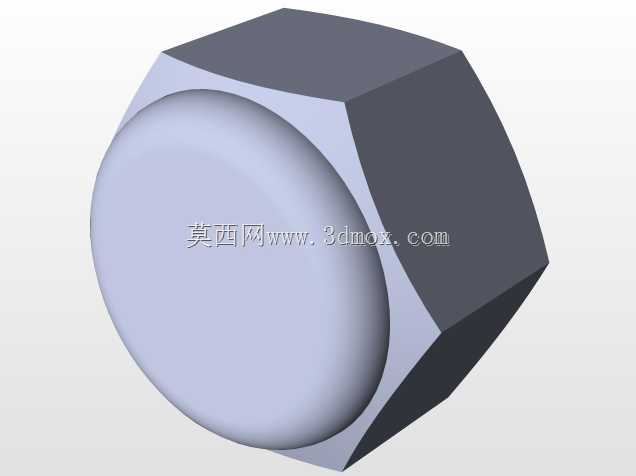

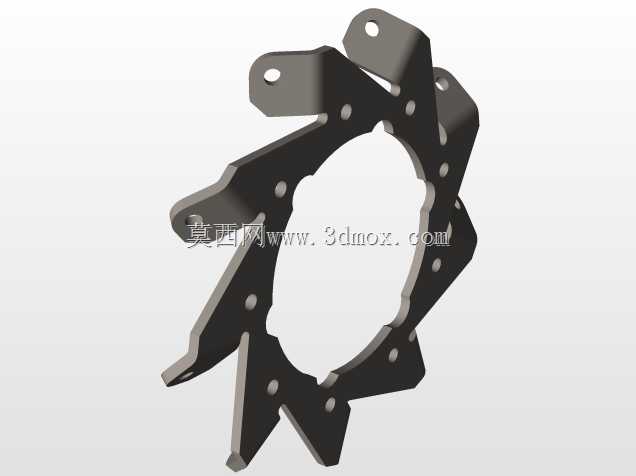

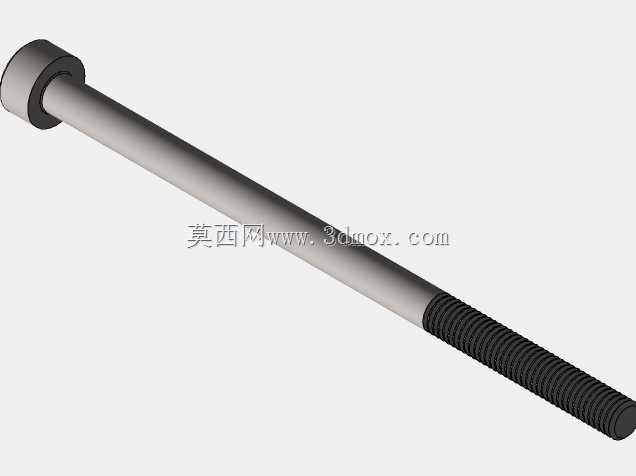

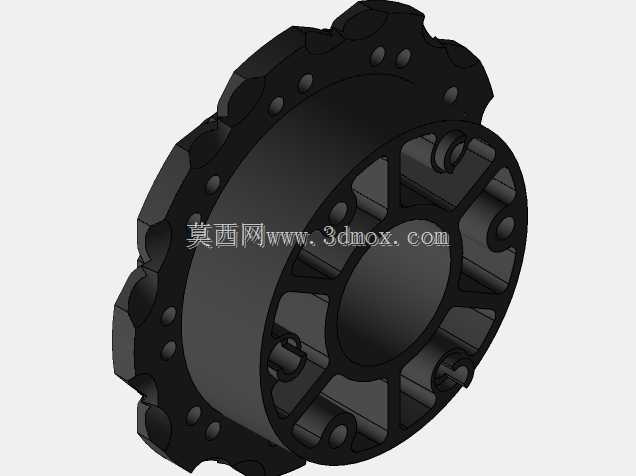

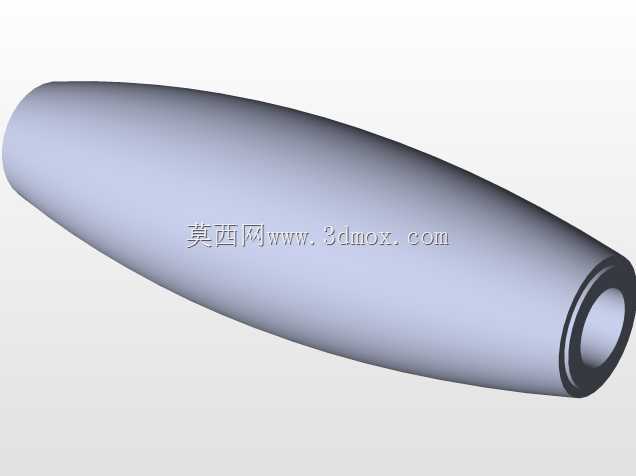

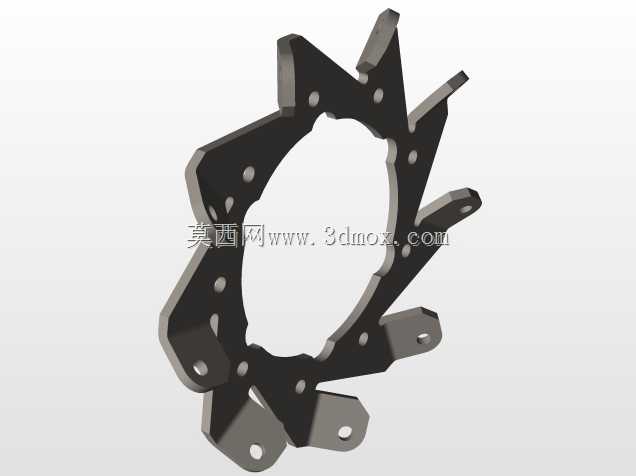

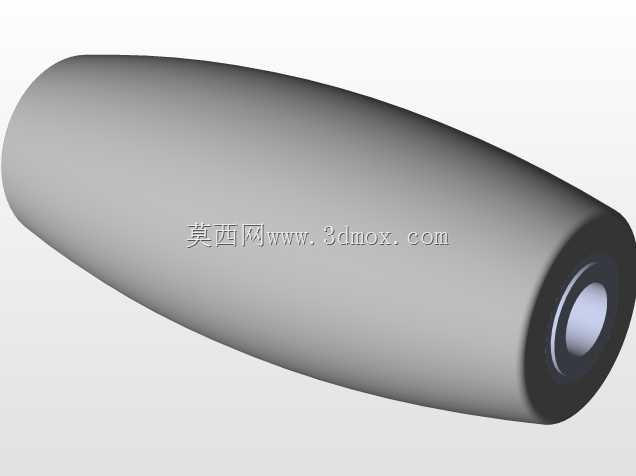

麦克纳姆轮作为全向移动设备的核心行走部件，目前广泛应用在AGV仓储搬运小车、FRC/FTC青少年机器人竞赛平台、窄空间作业巡检设备、产线柔性转运台等对移动转向灵活性有高要求的场景中，区别于传统差速轮、舵轮的转向逻辑，依靠轮体周边呈角度分布的辊子结构，可在不改变轮组自身朝向的前提下，实现整车直行、横移、斜行、原地零半径回转等全向动作，能大幅压缩设备作业所需的通道宽度，适配空间受限的作业环境。这款4英寸规格的HD麦克纳姆轮，针对原有公开版本装配约束缺失的问题做了结构梳理，将轮毂、辊子、连接销轴、端盖等所有零散零件完成了完整的装配匹配，解决了原有文件导入后零件无配合、无法直接用于整车装配仿真的问题，方便结构设计人员直接调用到移动底盘的整体装配中，无需重新逐一添加配合关系。从功能特性来看，该轮组采用双排辊子交错排布的结构，辊子外包高摩擦系数的聚氨酯材质，既保证了行走过程中与地面接触的连续性，避免行进卡顿，也能兼顾一定的重载能力与减震效果，轮毂采用高强度铝合金加工结构，核心连接部位做了加厚处理，可承受频繁启停、换向带来的冲击载荷，适配中小负载的全向移动设备使用。设计层面上，轮体的辊子安装角度严格遵循麦克纳姆轮的运动学原理，与轮轴呈45度夹角排布，保证四个轮组组合使用时，不同轮组辊子的受力分力可合成任意方向的驱动力，安装接口采用标准的中心孔加圆周螺栓孔的连接形式，可直接适配市面上主流的4英寸麦克纳姆轮安装法兰，无需额外做转接件设计，安装边界上，轮体外径为4英寸即101.6mm，轮体宽度方向的安装空间预留充足，中心安装孔的尺寸、螺栓孔分布圆直径均符合行业通用的安装规范，设计人员在做底盘布局时，可直接参考该轮组的外形尺寸预留轮舱空间，排布轮组安装位，同时该轮组的装配结构完整保留了每个零件的建模特征，方便设计人员根据自身项目的负载需求、安装接口要求做参数化修改，比如调整辊子材质、更改轮毂安装孔位、增减密封结构等，可有效缩短全向移动底盘的开发周期，避免从零开始建模的重复工作，也能减少轮组运动学仿真时的参数设置错误。
