防水大扭矩舵机执行组件结构设计

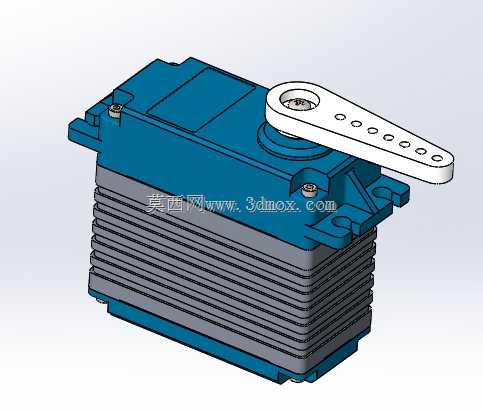

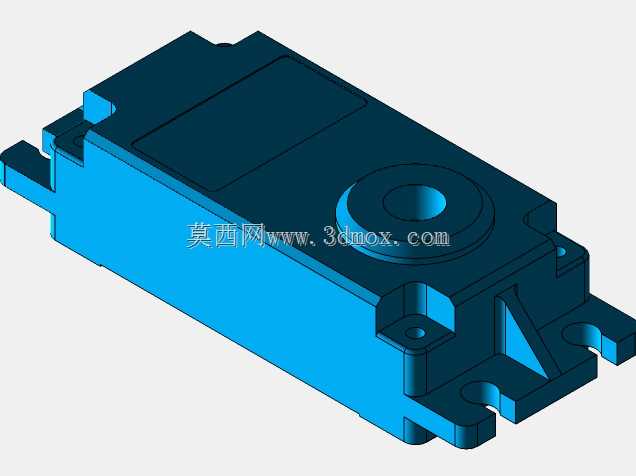

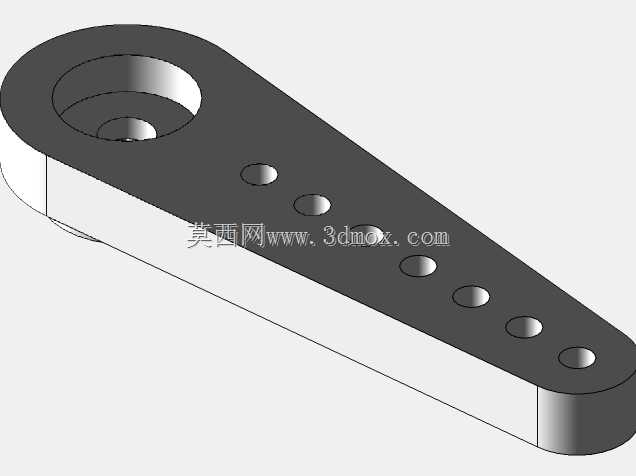

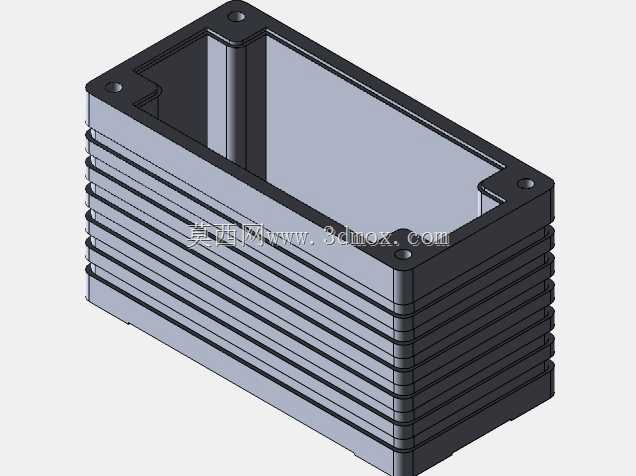

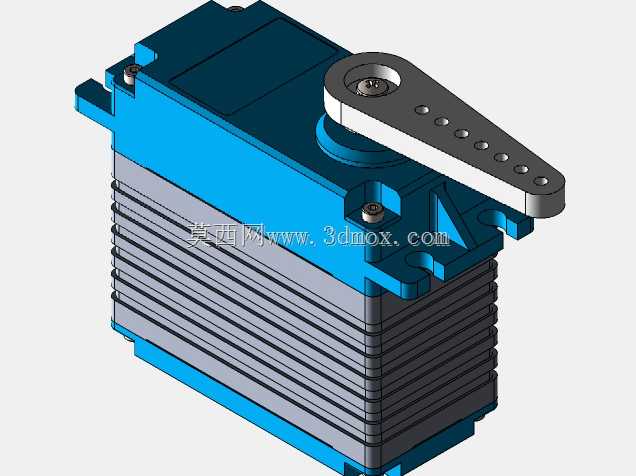

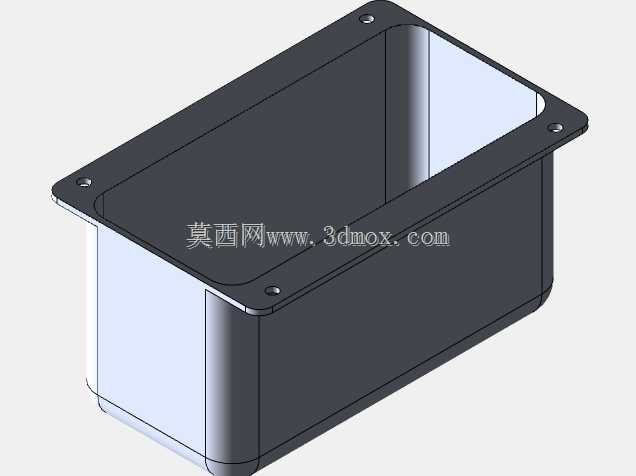

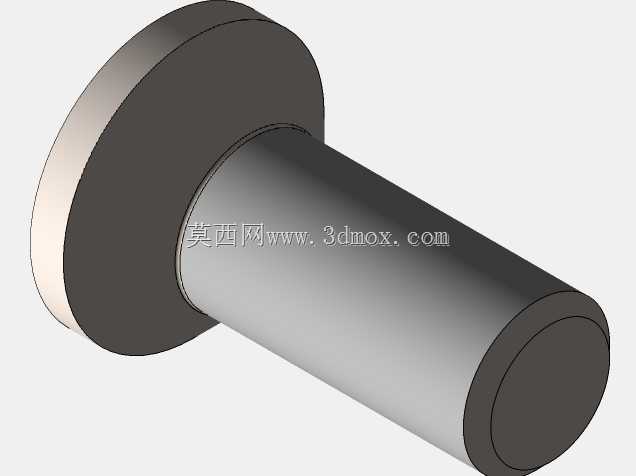

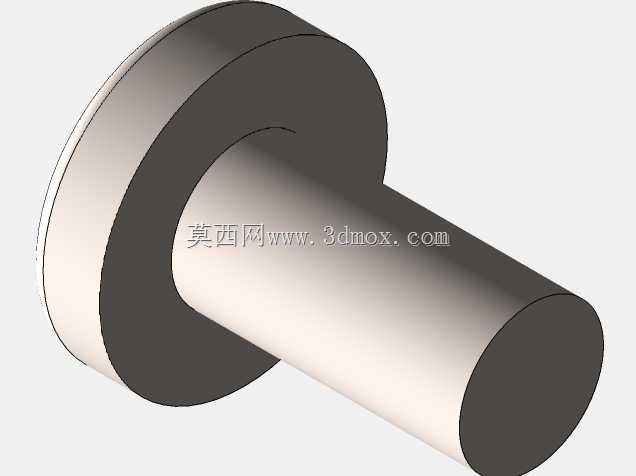

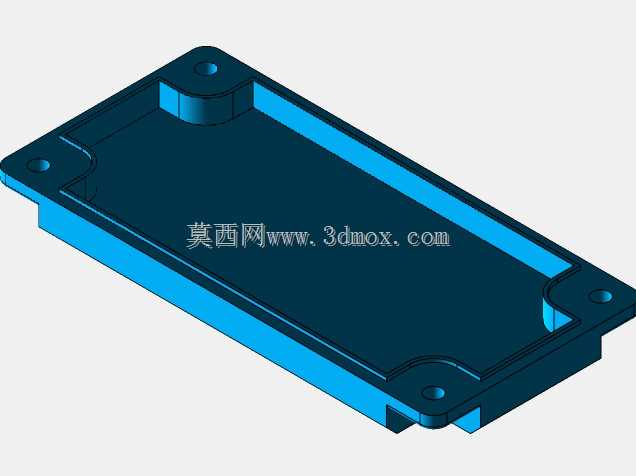

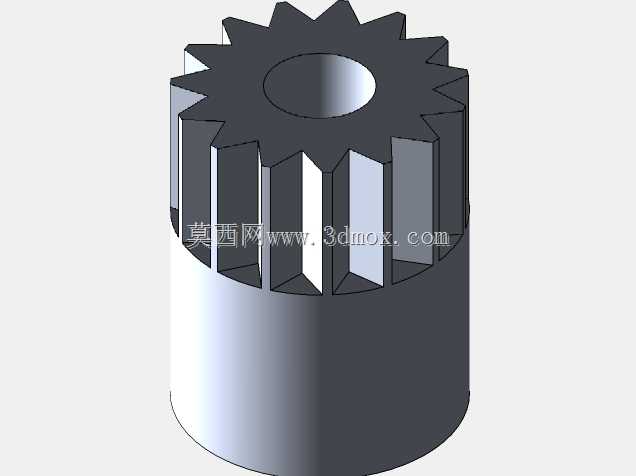

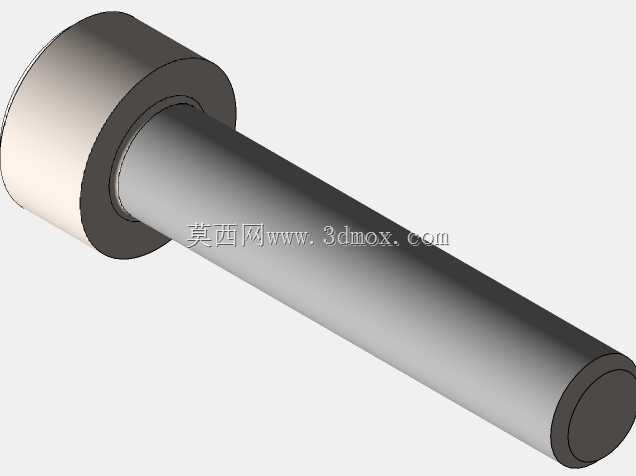

这款舵机执行组件的设计，最初是面向户外作业的遥控特种作业机器人、大比例航模以及工业小型执行工位的驱动需求开发，核心要解决常规舵机在淋水、多尘工况下密封失效、扭矩不足的痛点。从结构布局来看，主体采用上下分层的壳体设计，下半部分的散热鳍片结构并非装饰性设计，而是直接与内部驱动电路、减速齿轮组的金属基座贴合，在持续带载输出的工况下，能通过增大壳体与空气的接触面积，把内部功率器件产生的热量快速导出，避免长时间堵转或者高频往复动作时出现过热降扭的问题。上部的蓝色壳体采用密封式腔体设计，所有壳体拼接面都预留了密封胶圈的安装槽位，输出轴位置采用双层O型圈加轴套的密封结构，能够满足短时淋水、高湿度粉尘环境下的使用要求，不会因为外界水汽、粉尘侵入导致齿轮卡滞或者电路短路。输出端配套的一字型摇臂采用等距排布的安装孔设计，不同孔位对应不同的输出力臂长度，选型时可以根据实际需要的摆角范围、输出扭矩大小灵活选择安装点位，不需要额外定制转接摇臂，能大幅缩短样机调试的周期。安装边界上，壳体两侧的带安装孔固定耳采用一体化成型结构，安装孔的孔位公差按照H7级精度设计，既可以直接通过螺丝固定在设备的安装基座上，也可以配合减震胶垫使用，抵消舵机高频动作时产生的振动传递。内部的减速组采用金属齿轮搭配含油轴承的支撑结构，相比塑料齿轮的舵机，抗冲击载荷能力提升明显，在遇到外部负载突变的情况下，不容易出现打齿失效的问题。实际应用场景中，这类舵机除了用在遥控模型的转向、舵面控制场景，还可以集成在小型自动化设备的工位切换机构、物料分拣的拨杆驱动、户外检测设备的角度调整机构上，不需要额外搭建复杂的减速传动链，只需要给对应控制信号就能实现0到180度范围内的角度精准控制，安装时只需要保证固定耳的安装面平面度在0.1mm以内，避免壳体受力变形导致内部齿轮啮合间隙异常，就能保证长期运行的稳定性。输出轴的齿形采用标准的25T花键结构，和市面上常规的金属舵机摇臂完全通用，后期维护更换配件不需要专门找原厂配件，能降低设备的后期维护成本。
