NanoPi-NEO嵌入式开发板扩展载板结构

项目分类:3D模型 发布时间:2021-09-27 ID:288137
  • NanoPi-NEO嵌入式开发板扩展载板结构
  • NanoPi-NEO嵌入式开发板扩展载板结构
  • NanoPi-NEO嵌入式开发板扩展载板结构

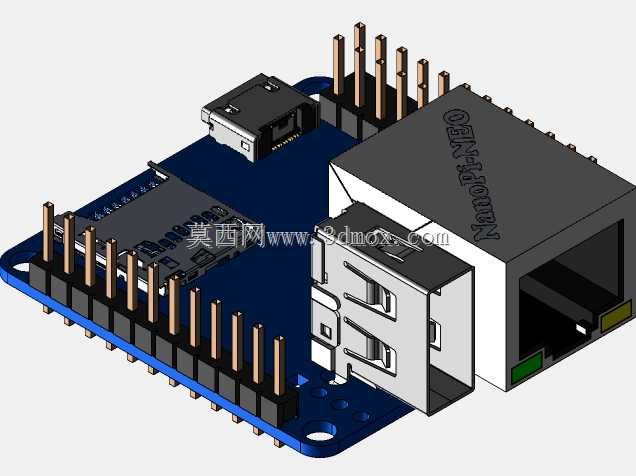

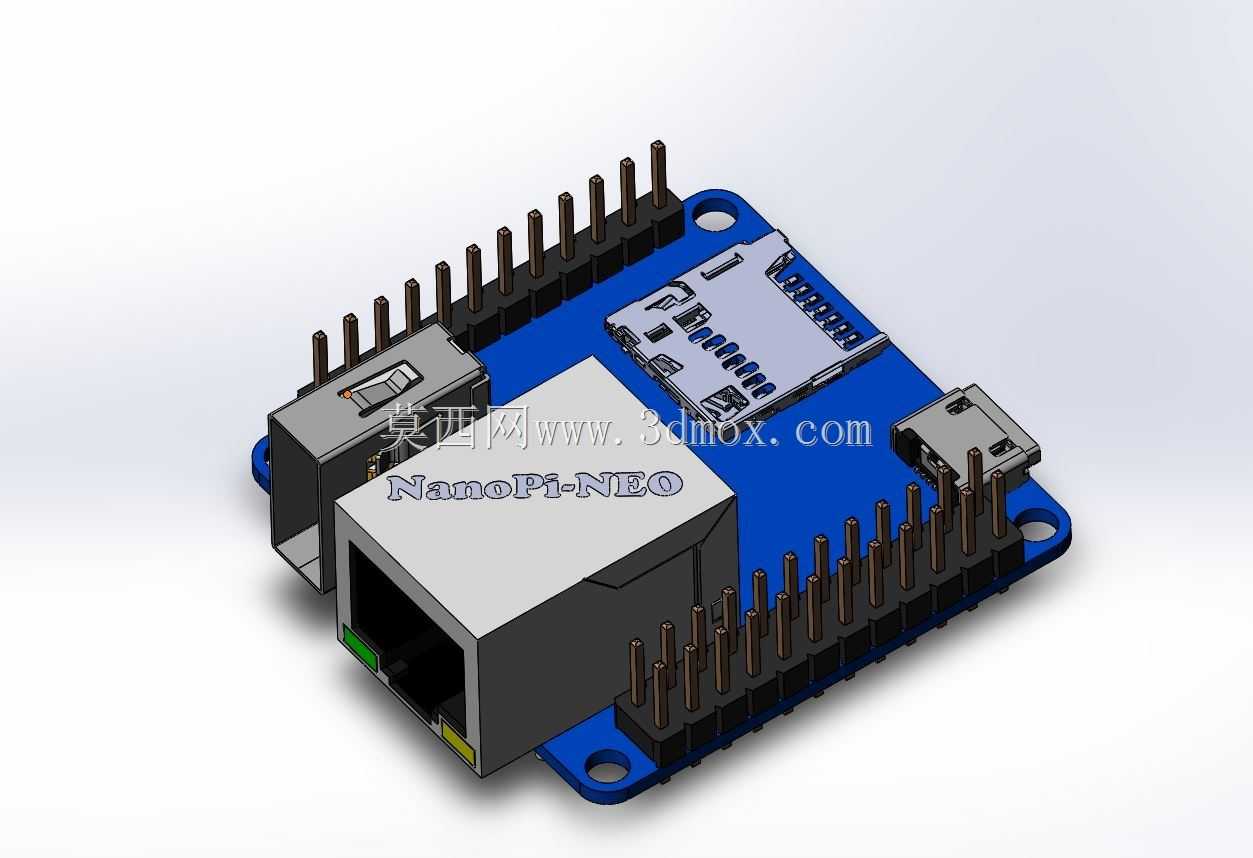

这款嵌入式开发板载板结构,主要面向小型嵌入式终端、边缘计算节点、物联网采集终端的硬件集成场景,在工业现场数据采集、小型智能网关、嵌入式教学实验平台等场景中适配使用。设计过程中优先考虑核心板的安装定位精度,载板四角预留的安装孔位完全匹配通用嵌入式壳体的固定柱间距,安装时可直接通过M2螺丝完成载板与壳体的固定,无需额外加工转接件,适配常规嵌入式设备的内部安装空间边界,不会与壳体内壁的走线槽、固定筋产生干涉。载板上的排针布局完全对齐NanoPi-NEO核心板的引脚定义,排针高度经过选型核算,焊接后核心板与载板之间预留足够的走线空间,既不会因为间距过小挤压板间走线,也不会因为间距过大增加整体结构厚度,适配薄款嵌入式壳体的内部高度限制。板载的RJ45网口位置设置在载板侧边,安装后网口接口完全对齐壳体的侧部开孔,无需额外延长转接线即可直接插入网线,接口插拔时的受力直接传递到载板的安装固定点,不会对核心板的焊点产生拉扯应力,提升长期使用的连接可靠性。TF卡槽设置在载板的另一侧平面位置,卡槽上方预留足够的插拔操作空间,更换存储TF卡时无需拆卸核心板,直接从壳体对应开孔即可完成操作,适配现场运维的快速更换需求。载板上的USB接口采用沉板设计,接口端面与载板侧边齐平,安装后与壳体侧孔的配合间隙控制在0.2mm以内,既保证插头可以顺利插入,也不会出现间隙过大导致的灰尘侵入问题。载板的PCB边缘做了圆角处理,避免安装时锐角划伤操作人员或者壳体内的连接线束,板上的元器件布局严格遵循电气安全间距,高压与低压区域之间预留足够的隔离距离,金属排针与安装孔之间的间距满足安规要求,不会出现螺丝安装后接触引脚导致短路的问题。整体结构设计兼顾了硬件集成的便利性与长期运行的可靠性,所有外部接口的位置都匹配常规嵌入式壳体的开孔规范,结构设计人员在做小型智能设备的硬件集成时,可以直接套用该载板的安装尺寸完成壳体设计,减少重复的结构适配工作,缩短硬件开发的迭代周期。
