小功率方形安装边全频动圈扬声器结构

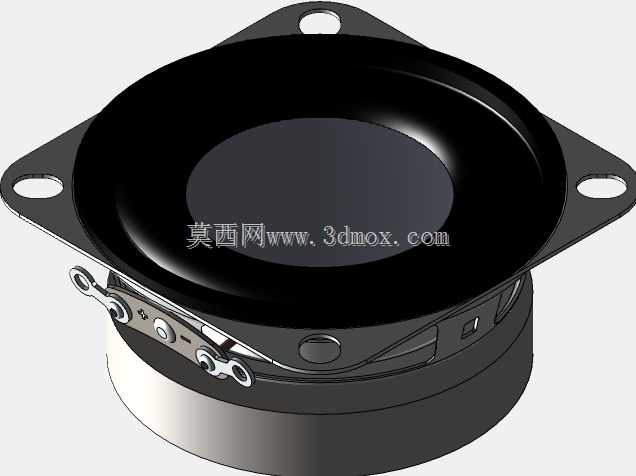

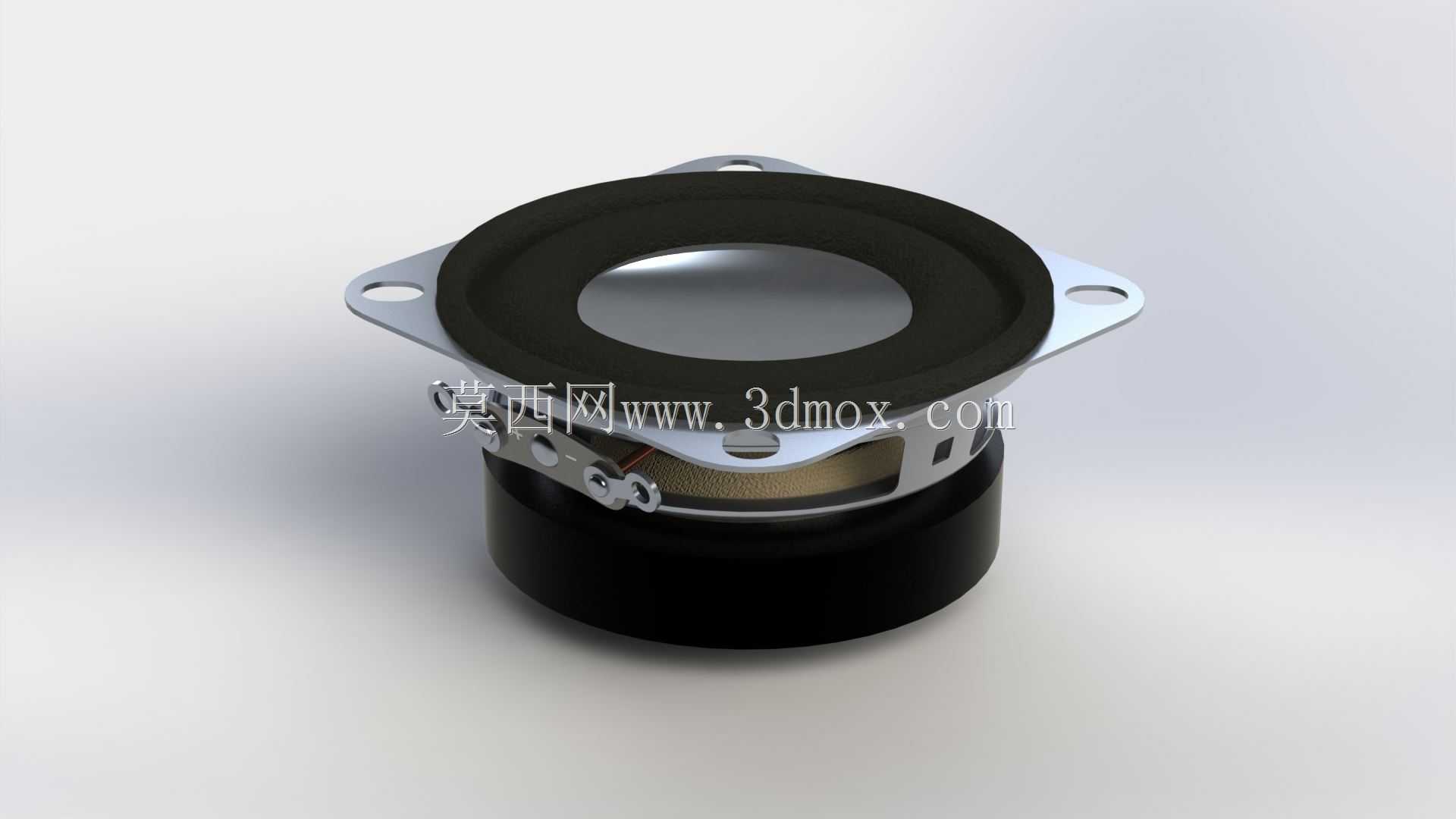

这类小功率动圈扬声器是消费级音频设备里最常见的电声转换部件，日常在桌面蓝牙音箱、便携插卡音响、台式电脑内置发声单元、小型扩音提示设备里都能见到它的身影，核心作用是把前端电路输出的音频电信号转化为可被人耳感知的空气振动声波，完成音频链路最后一步的信号输出。从结构设计逻辑来看，这款单元采用带安装耳的方形金属支架作为承载基体，四个角预留的通孔是安装定位的核心边界，装配时不需要额外设计复杂的固定压圈，直接用对应规格的螺丝穿过安装孔锁固在设备壳体的预设安装柱上即可，安装耳的平面度公差控制在0.1mm以内，能避免锁附后支架变形导致的音圈蹭圈问题。磁路部分采用外露式圆柱形铁氧体磁钢结构，磁钢与支架底部通过结构胶粘接固定，内部的T铁与华司形成均匀的磁间隙，音圈恰好悬浮在磁间隙当中，当音频电流通过音圈时产生的交变磁场与永磁体磁场相互作用，带动音圈做轴向往复运动，进而推动与音圈粘接的锥盆振动推动空气发声。锥盆采用复合纸质加阻尼胶层的设计，边缘的折环是顺性良好的橡胶材质，既可以保证锥盆轴向运动的自由度，又能提供合适的阻尼抑制分割振动，让中频段的频响曲线更平直，中心的防尘帽采用金属冲压成型，既能避免灰尘杂物落入磁间隙磨损音圈，又能对高频段的声波扩散起到一定的优化作用。单元背面的接线端子采用焊片式结构，方便生产时快速焊接音频引线，焊片与支架之间做了绝缘隔离处理，避免引线与金属支架导通产生杂音。从安装边界来看，这类单元的整体高度由磁钢高度与支架高度共同决定，设计设备腔体时需要预留足够的背部空间，避免磁钢底部触碰腔体内部的电路板或者电池部件，安装孔的中心距是选型时的核心匹配参数，直接决定单元能不能顺利装入预设的壳体开孔位置，正面的发声面需要比壳体安装面高出0.5mm左右，方便后续粘贴防尘网罩的时候不会出现塌陷蹭到锥盆的问题。在实际选型应用中，这类4欧阻抗3瓦功率的单元，通常匹配输出功率在2-5瓦的小功率功放电路，不需要额外设计复杂的分频网络，全频带的发声特性可以覆盖人耳敏感的中音频段，足够满足日常语音播报、背景音乐播放的使用需求，结构上的高可靠性也能适应消费类电子产品批量组装的生产节奏，不需要复杂的调试工序就能获得稳定的发声效果。
