板载式旋转编码器带安装基座结构

这款板载旋转编码器的结构设计，完全贴合小型化电控设备的集成需求，在消费类电子旋钮、小型工控操作面板、嵌入式调节模块这类场景里，能直接适配PCB直插焊接的安装逻辑，省去额外转接固定件的装配工序。从实际选型适配的角度看，这类编码器核心是把角位移、转速信号转化为可被主控识别的电信号，相比传统电位器，它没有旋转角度限制，不会出现碳膜磨损导致的信号漂移问题，在需要连续调节参数、多档位切换的交互场景里，使用寿命和调节精度都有明显优势。

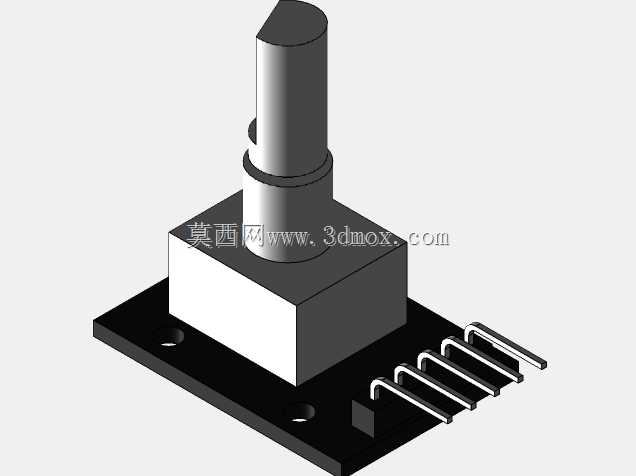

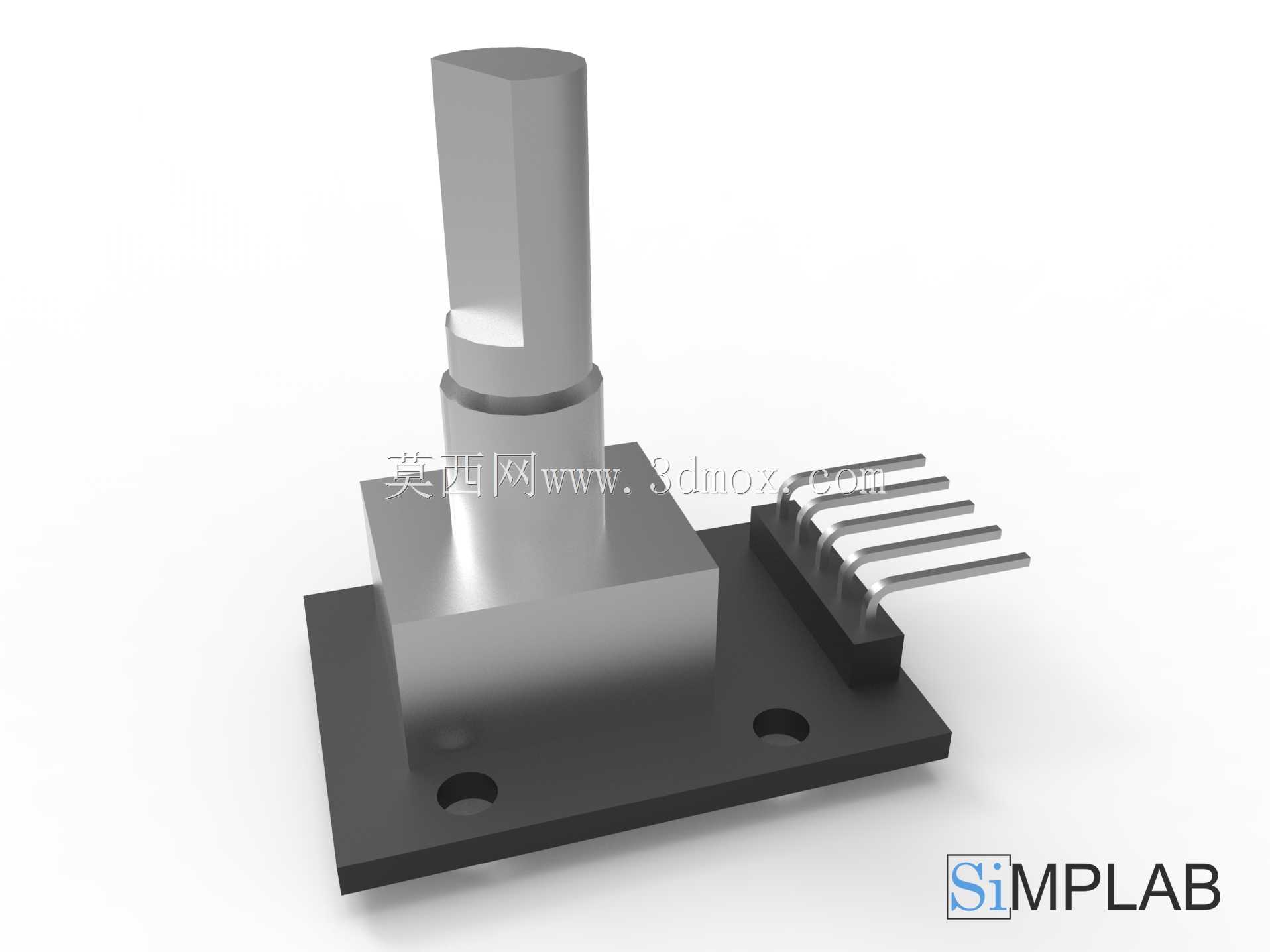

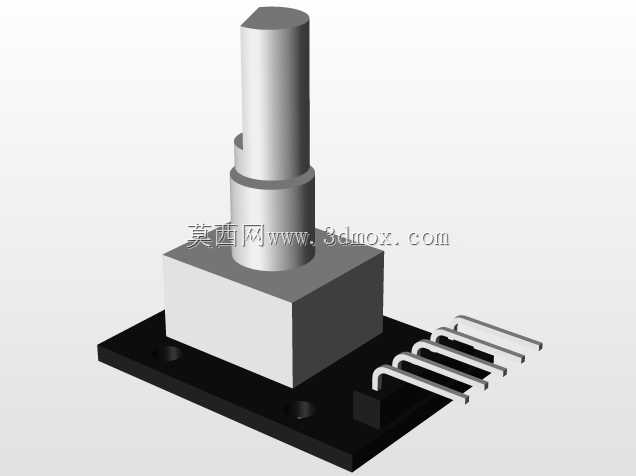

设计层面首先考虑的是安装边界的兼容性，底部的方形安装基座预留了两个对称的定位安装孔，孔位间距匹配常规小型PCB的固定孔标准，既可以在波峰焊前通过治具定位完成插脚焊接，也能额外通过微型螺丝完成二次加固，应对有轻微振动的使用场景，避免焊脚受应力出现脱焊断裂。输出端采用弯角直插排针设计，排针间距符合标准2.54mm排距规范，能直接匹配通用PCB焊盘尺寸，不需要额外定制转接板，焊接后引脚与板面平行，不会额外占用Z向空间，适配薄型设备的内部堆叠要求。

上部的轴体做了D型切面设计，这是旋钮装配的典型结构，装配旋钮时不需要额外打定位销，旋钮套入后靠切面传递扭矩，不会出现旋钮与轴体相对打滑的问题，轴体的台阶结构做了限位处理，能限制旋钮下压的极限位置，避免装配时压力过大损坏内部码盘结构。基座与轴体的配合段做了密封台阶，能阻挡日常使用中的灰尘、细小杂物进入编码器内部的码盘区域，减少因异物进入导致的信号跳变问题。

从结构建模的细节来看，各部件的配合公差都做了合理预留，轴体与基座的转动配合间隙控制在合理范围，既保证转动时的顺滑手感，又不会出现径向晃动量过大导致的调节手感松散问题。底部排针的伸出长度刚好匹配常规PCB板厚加上焊盘的焊接需求，不会出现引脚过短焊锡无法浸润、或是引脚过长剪脚后残留毛刺导致相邻引脚短路的问题。安装基座的底面做了微凸的定位点，焊接时能与PCB表面形成微小间隙，避免焊接时助焊剂残留堆积在基座与板面之间，提升长期使用的可靠性。这类结构在做设备结构设计时，可以直接调用嵌入整体装配，不需要重新测绘各部分尺寸，能大幅缩短电控交互模块的设计周期，同时各安装尺寸都符合行业通用规范，选型替换时也能快速匹配同规格不同品牌的编码器产品，降低供应链适配的难度。
