开合式SCT013电流检测传感器结构设计

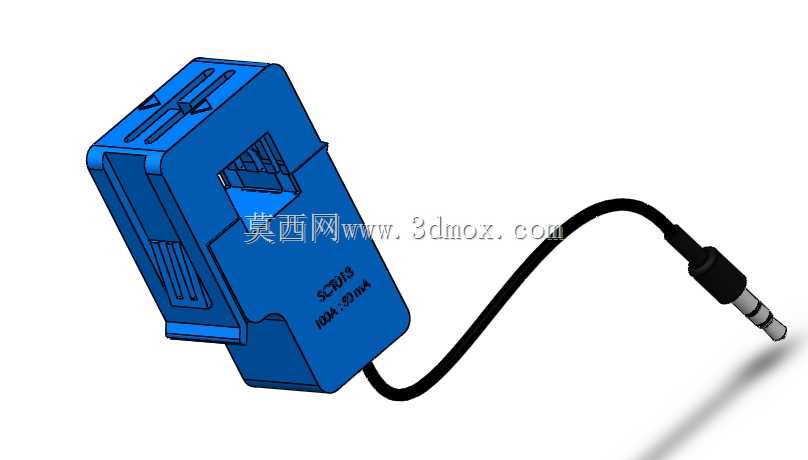

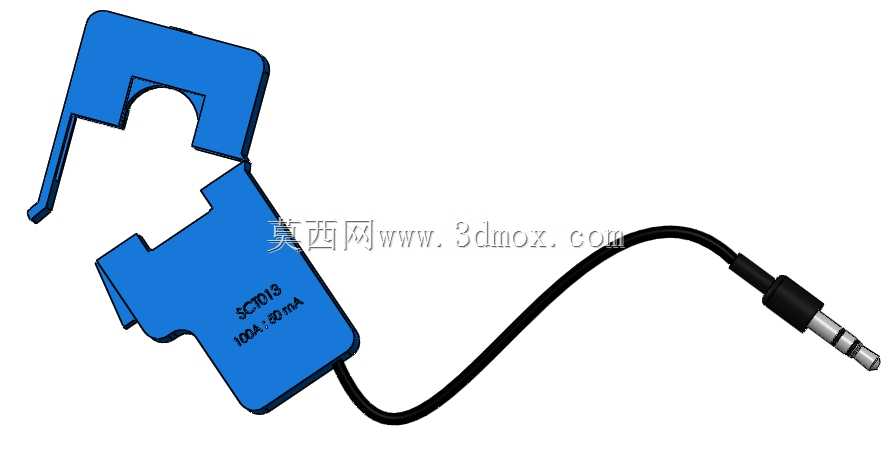

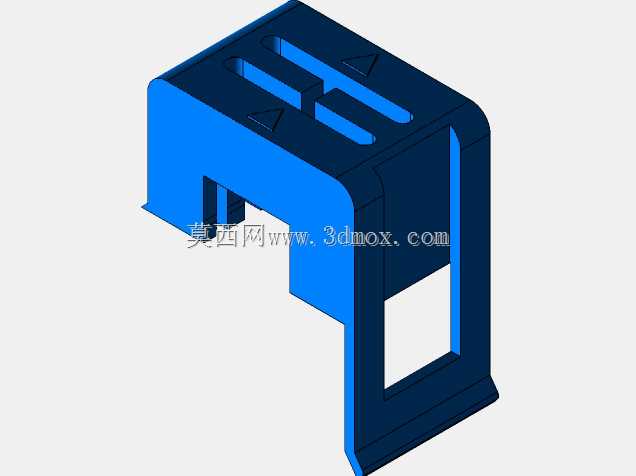

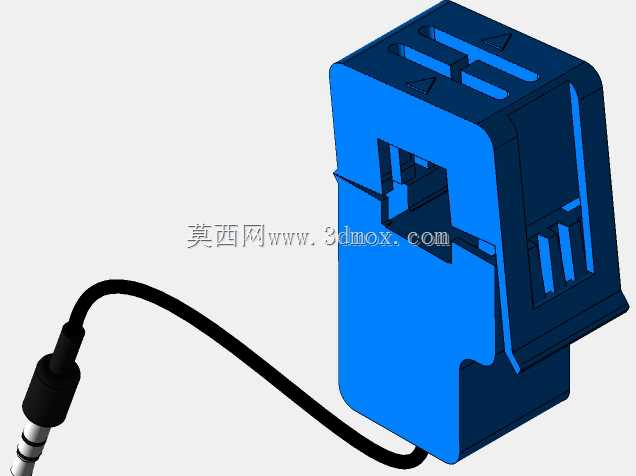

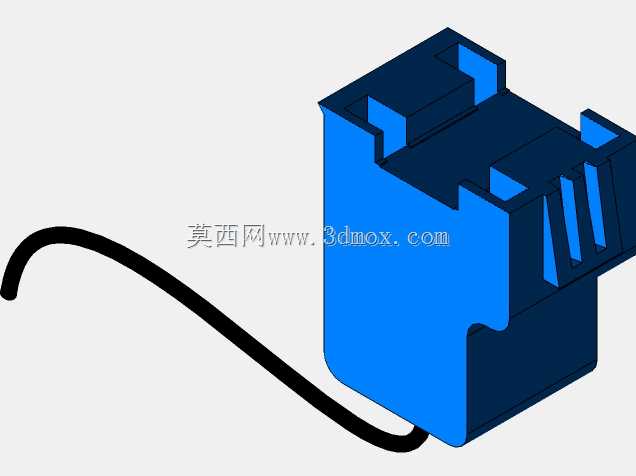

这款开合式电流检测元件的结构设计，核心围绕低压配电回路的不停电加装场景展开，日常运维中遇到已完成布线的回路，无需拆解原有线缆即可完成传感器的卡装固定，相比传统闭合式电流互感器，省去了拆线、穿线、重新压接端子的繁琐工序，在老旧设备改造、临时负荷监测、能耗普查项目中能大幅缩减现场作业时长，降低带电操作的安全风险。从功能实现逻辑来看，该元件依靠开合磁芯的电磁感应原理，将回路中0-100A的交流电流线性转换为50mA的弱电流信号，输出端采用3.5mm音频插头结构，可直接对接常见的电能采集模块、漏电保护装置、电流监测仪表，无需额外定制转接线缆，适配市面多数开源硬件监测平台与工业数采终端。结构设计上，壳体采用卡扣式开合锁紧结构，上下半壳的对接面做了定位止口设计，合模后磁芯对接面能保持紧密贴合，避免因气隙过大导致测量精度偏差；壳体侧面预留的穿线卡槽为标准圆形通孔，适配常规10mm及以下线径的单股铜芯线缆，卡装后依靠壳体自身的卡扣预紧力固定在线缆上，无需额外加装固定支架，也可根据安装场景在壳体背部粘贴背胶或者用扎带穿过壳体预留的绑带孔，固定在相邻的导轨或者安装板上，适配多种安装边界条件。出线端的线缆做了防弯折应力槽设计，在插头频繁插拔或者线缆受外力拉扯时，应力会集中在槽位处，避免线缆根部与壳体连接处出现线芯断裂的问题；壳体表面的标识区域直接模印了变比参数与型号标识，长期在配电柜内积灰、温湿度变化的环境下也不会出现标识脱落模糊的问题。整体外形做了倒角处理，没有尖锐棱角，在狭小的柜内空间安装时不会划伤操作人员手部，也不会刮破相邻线缆的绝缘层；磁芯部分完全包裹在阻燃塑料壳体内，既满足配电场景的阻燃要求，也能避免磁芯直接暴露出现锈蚀、积尘影响感应精度的问题。在做三维结构建模时，重点校核了开合卡扣的锁紧行程、磁芯对接的同轴度、插头与线缆连接位的拔插寿命，确保开合操作顺畅，反复开合数百次后卡扣仍能保持足够的锁紧力，磁芯对接面不会出现错位偏移，保证测量的线性度与重复精度。
