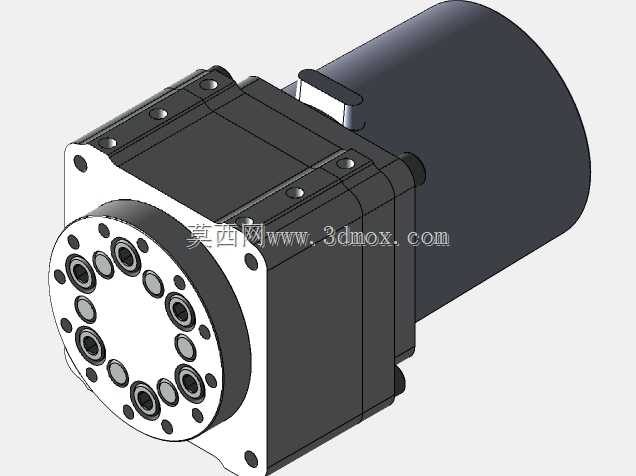

120比1两级摆线齿轮传动箱机加工结构

这款两级摆线齿轮传动结构，核心面向初代工业机器人关节传动场景开发，在原有3D打印验证版本的基础上完成机加工适配调整，替换了原有的增材制造工艺适配结构，所有配合面、安装孔位均按照金属切削加工的工艺要求做了公差匹配，更适合小批量机加工试制与实际装机测试。从实际应用场景来看，这类高减速比摆线传动结构，主要承担机器人关节的动力传递与扭矩放大作用，输入端可匹配标准伺服电机安装接口，输出端采用法兰式多孔位布局，能够直接连接机器人负载臂段，无需额外设计过渡连接法兰，可有效缩减关节部位的轴向安装尺寸，给机器人内部的走线、传感器安装预留更充足的空间。从功能特性上看，120:1的总减速比通过两级摆线传动单元实现，相比同减速比的行星齿轮结构，摆线传动具备更高的抗冲击负载能力，回程间隙可控制在极小范围内，能够满足机器人关节反复正反转、点位定位的精度要求，同时传动过程中的噪音更低，长期运行的磨损量更小，适合工业场景下长时间连续作业的工况需求。设计思路上，结构整体采用集成式箱体布局，将两级摆线传动的针齿壳、偏心轴承、输入输出轴支撑结构整合在同一箱体内，减少了分体式箱体的连接密封面，既降低了加工过程中的同轴度找正难度，也减少了后期使用过程中润滑油渗漏的风险；箱体侧面预留了标准电机安装定位止口与螺丝孔位，可适配市面主流规格的伺服电机直接安装，无需额外定制电机连接座。从安装边界尺寸来看，输出法兰的安装孔采用圆周均布布局，包含大直径的主连接孔与小直径的定位销孔，能够匹配常规机器人臂段的安装孔位规范，箱体整体外形采用方正切角设计，既可以通过输出法兰做轴向安装，也可以利用箱体侧面的预留孔位做侧面固定，适配不同结构形式的机器人关节布局；所有传动部件的支撑位置均配置了适配高负载的轴承结构，输入端的偏心轴承做了动平衡优化，避免高转速输入下的箱体振动问题，内部的摆线轮、针齿销等核心传动零件，均按照机加工的工艺要求做了倒角与退刀槽设计，不需要后续额外的钳工修整即可完成装配，装配完成后可通过箱体上预留的注油孔完成润滑脂加注，日常维护无需完全拆解箱体。
