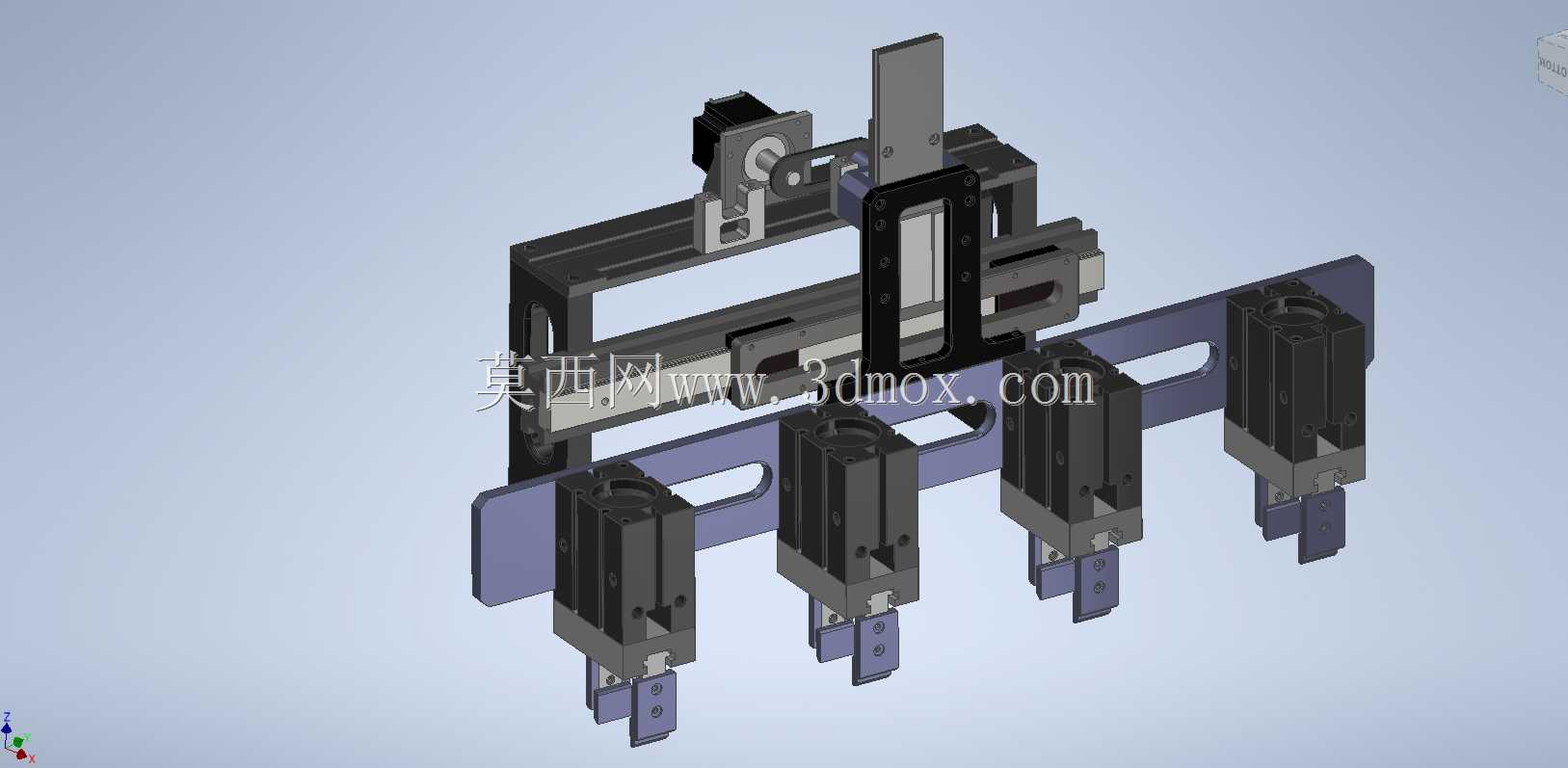

多工位同步夹持移栽执行模组结构

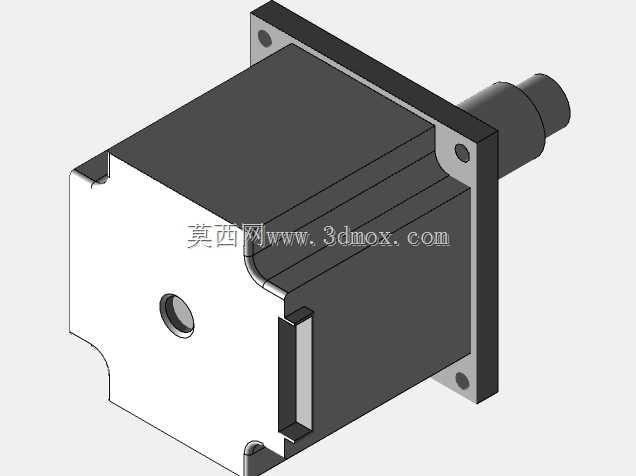

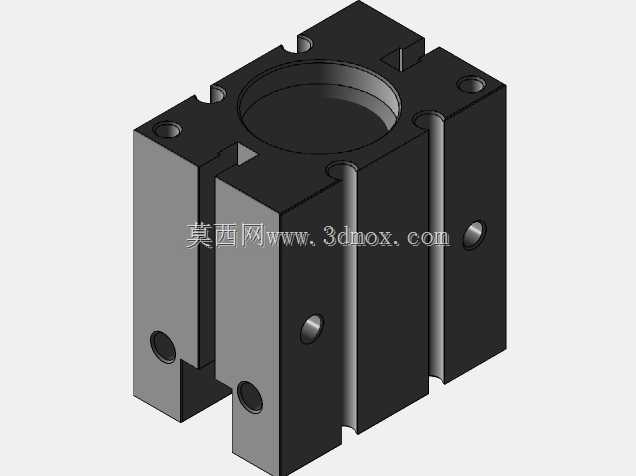

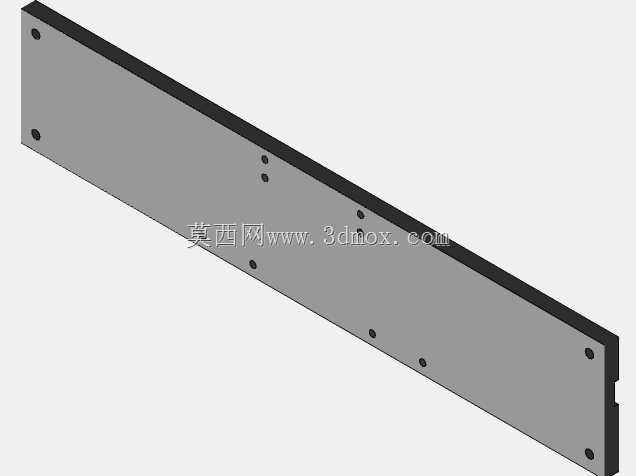

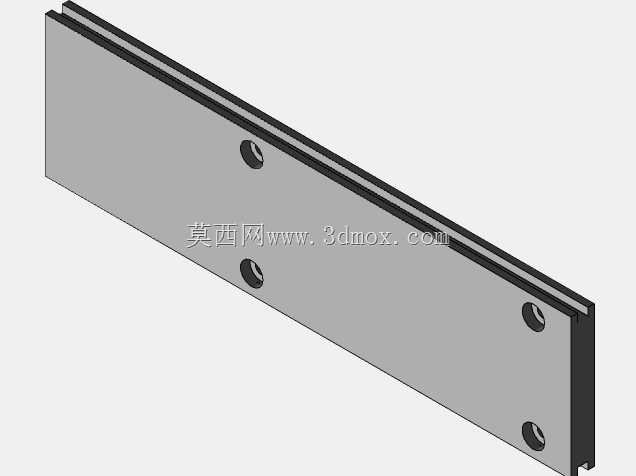

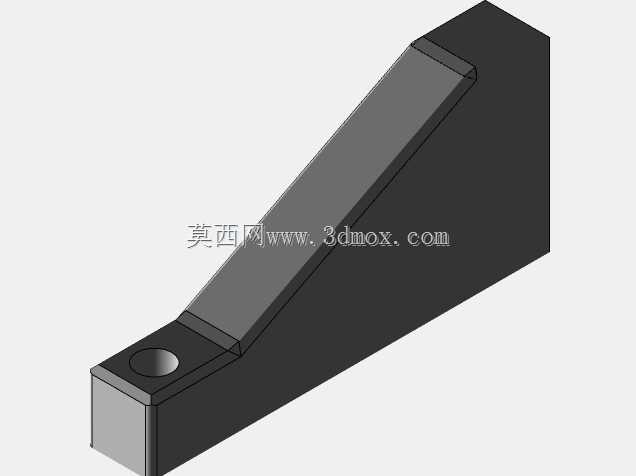

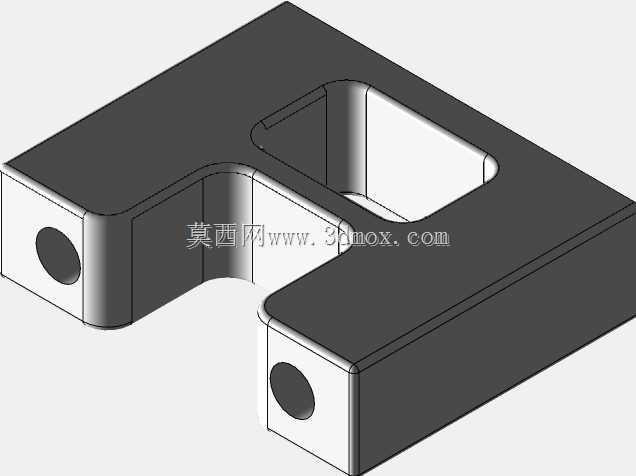

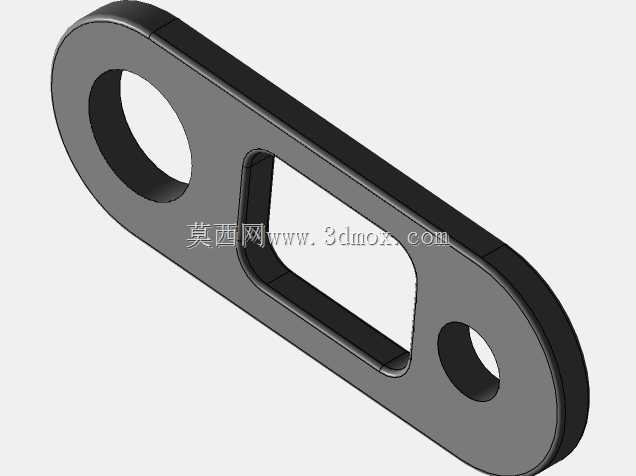

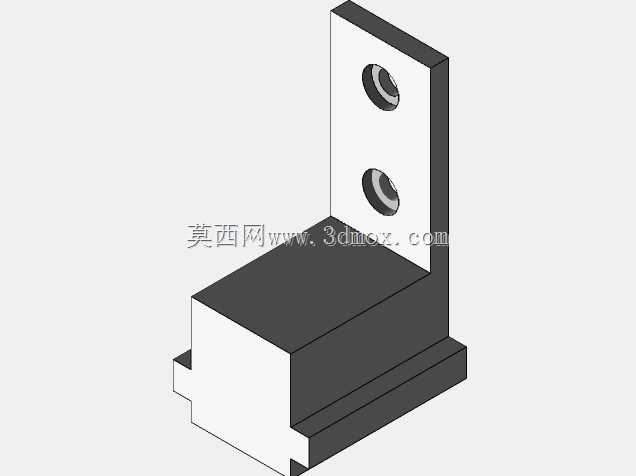

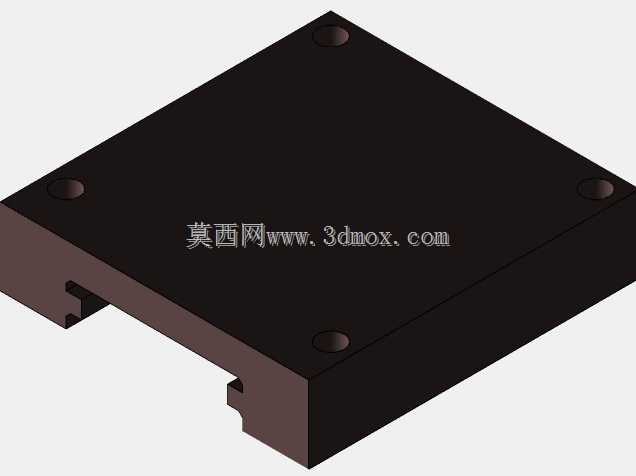

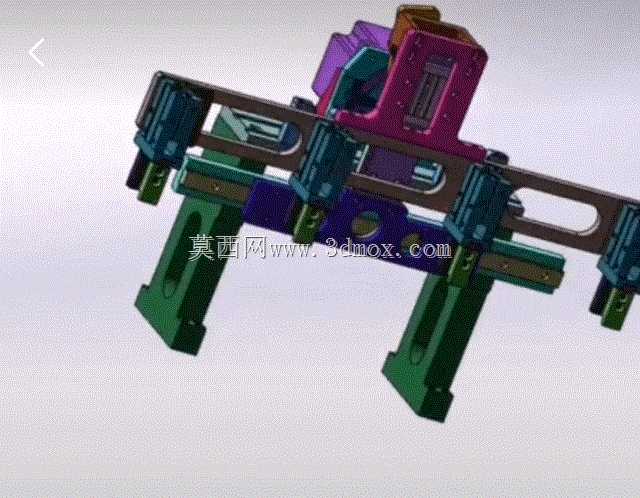

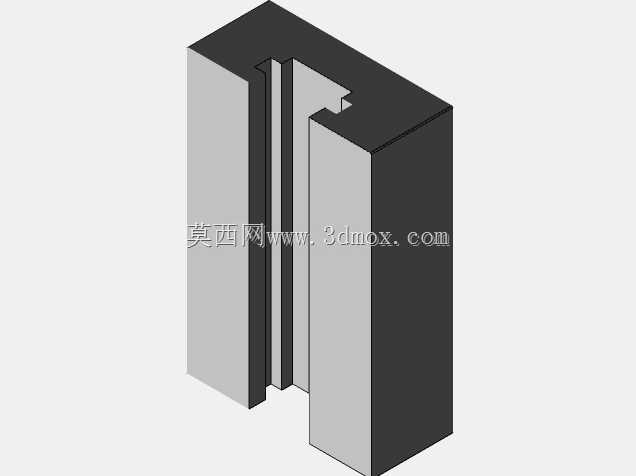

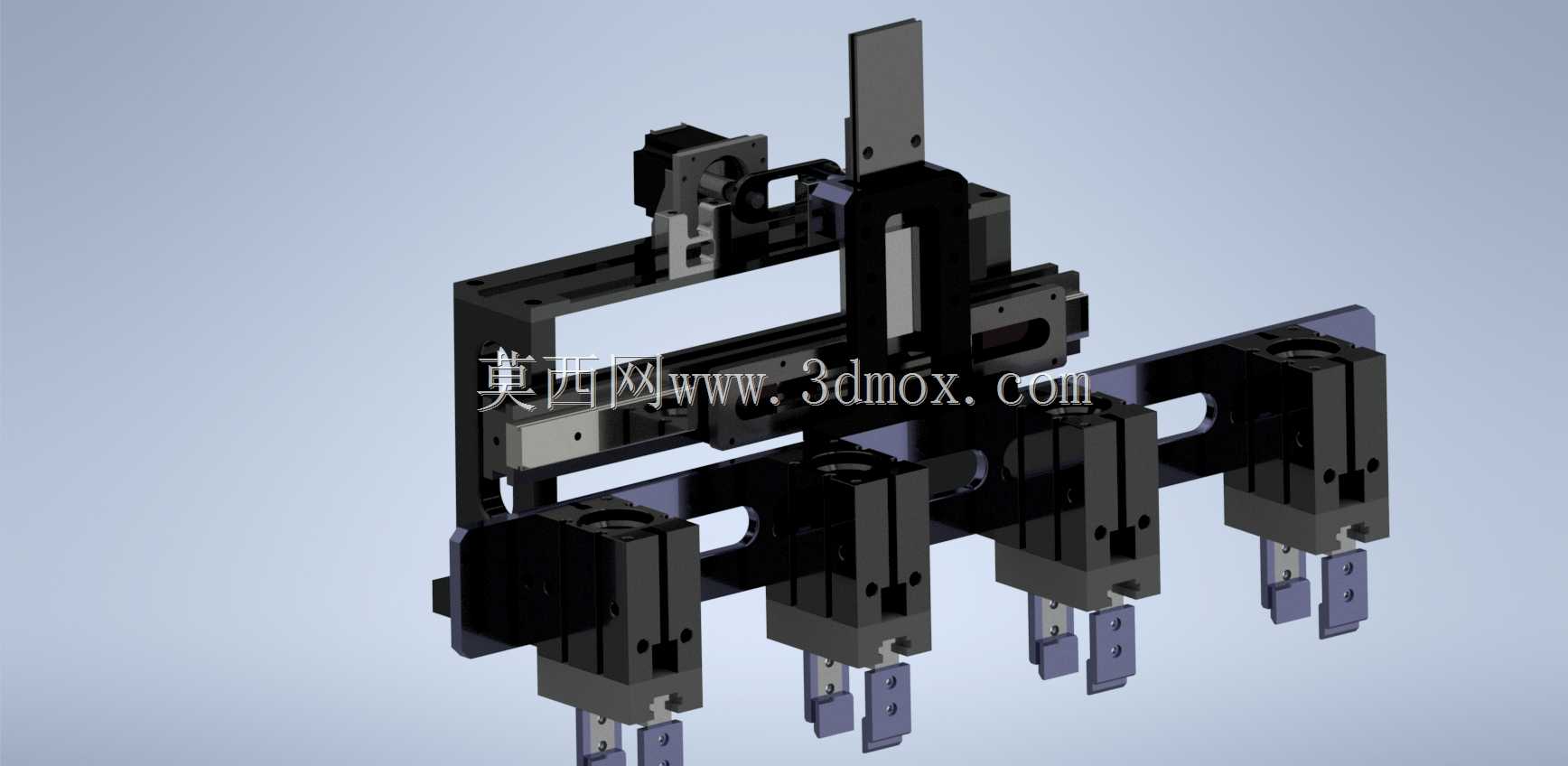

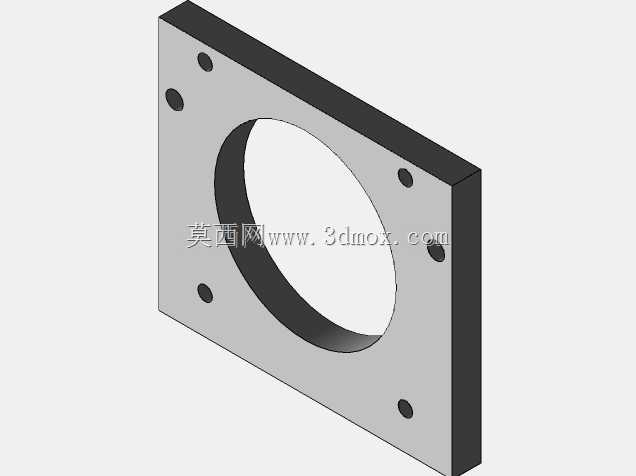

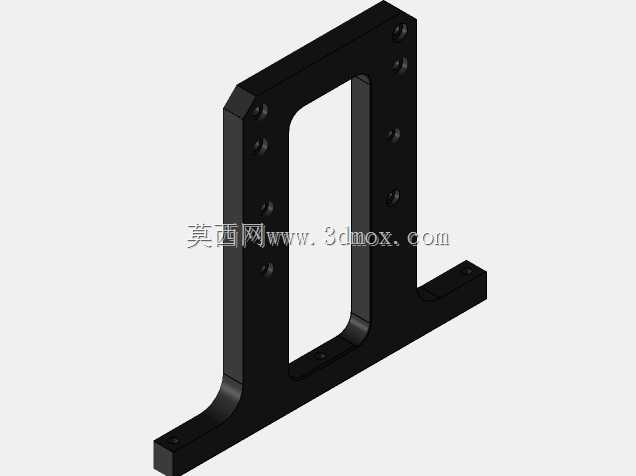

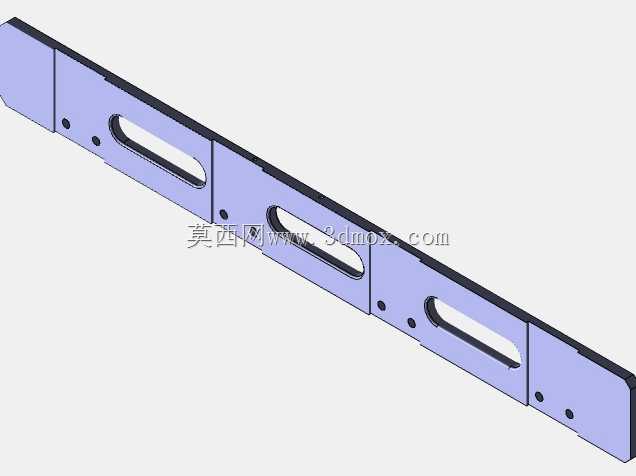

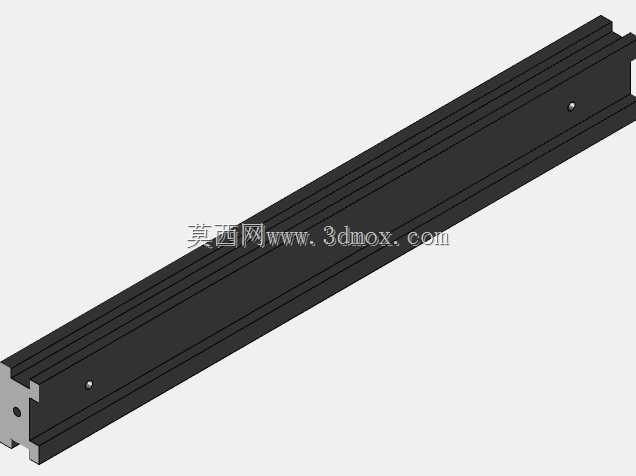

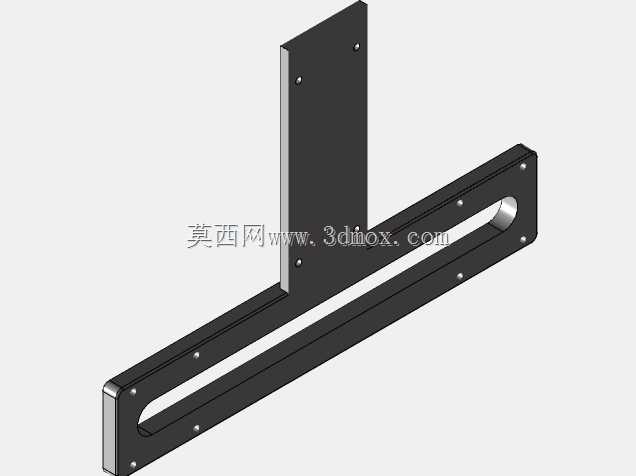

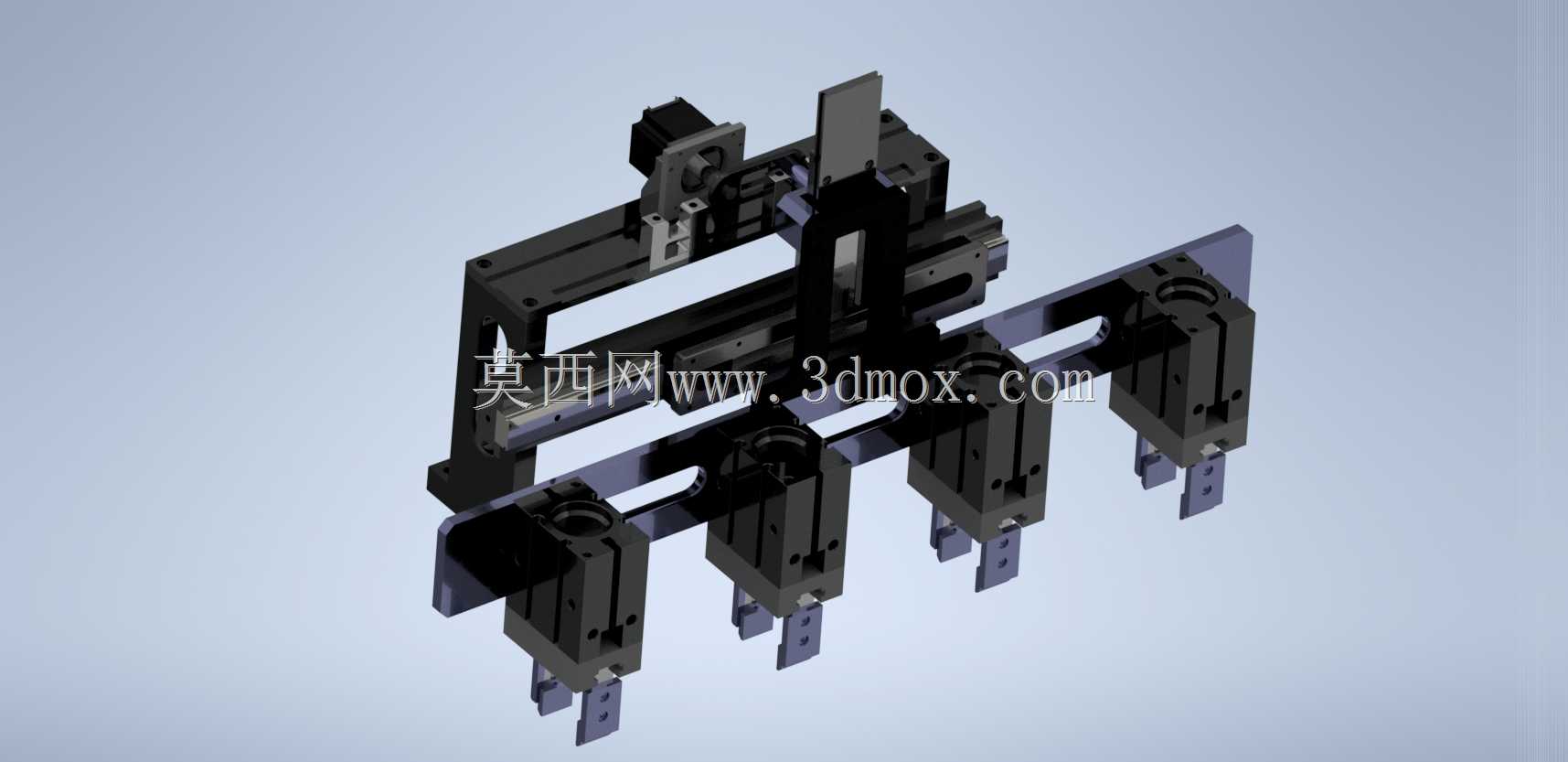

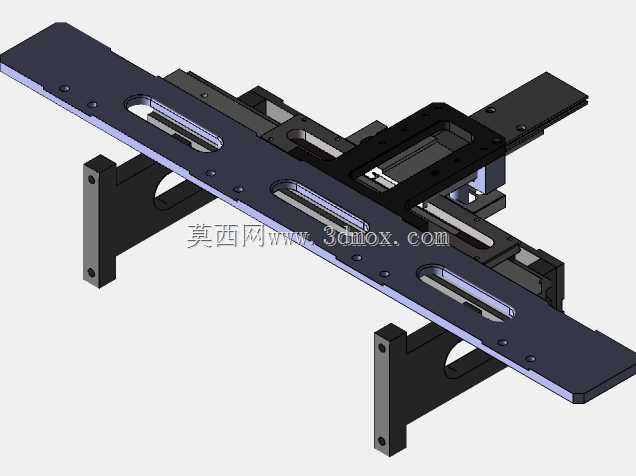

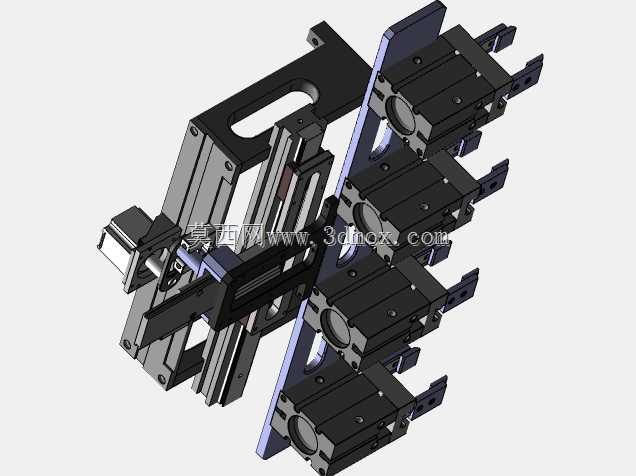

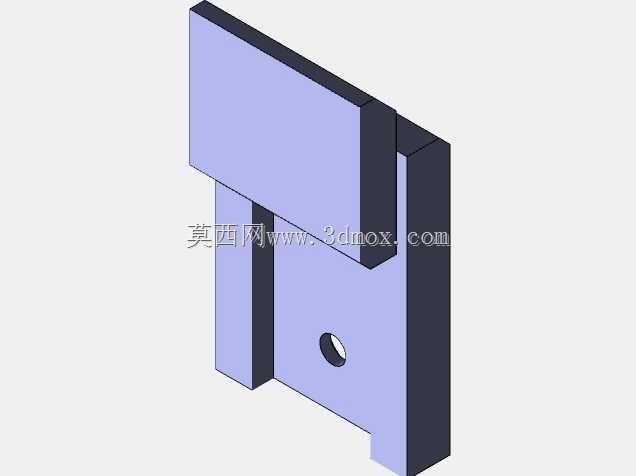

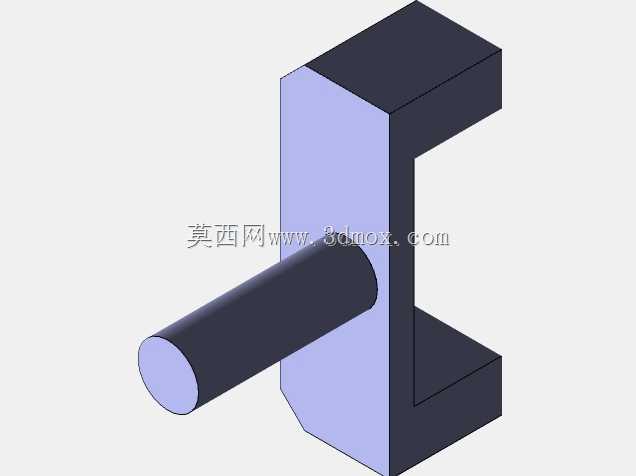

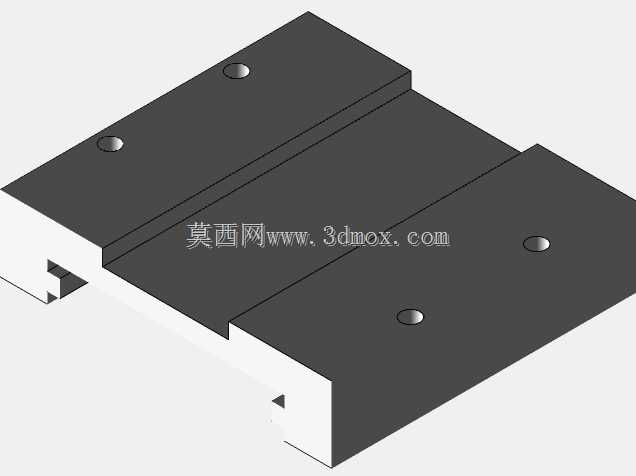

该结构为自动化生产线配套的末端执行夹持模组，主要应用于3C电子、小五金件加工、包装分拣等场景的工件同步移栽工序，可一次性完成4个工位工件的夹取、转移、放料动作，适配节拍较快的连续生产动线，替代单工位夹爪反复动作的低效方案，减少单循环动作时长，提升整线稼动率。从结构布局来看，模组采用横梁式承载主体，横向主梁为开有减重长槽的型材结构，在保证整体抗弯刚度的前提下降低了模组自重，减少移栽轴的负载压力，主梁上均匀布置四组独立的夹爪安装位，各夹爪的安装基准面统一加工，保证多夹爪的位置度公差控制在±0.05mm范围内，避免夹取时出现偏载、工件掉落的问题。纵向支撑腿采用对称式双立柱布局，立柱上预留了多组安装孔位，可根据实际工件的高度差调整夹爪的竖直安装位置，适配不同高度尺寸的工件夹取需求，立柱底部设置了统一的安装法兰面，可直接对接移栽滑台的滑块端面，法兰面加工有定位销孔，安装时无需反复调校即可保证模组与滑台的平行度。夹爪部分采用气动驱动的平行夹指结构，夹指接触面预留了防滑垫安装槽，可根据工件材质更换聚氨酯、橡胶或者金属夹头，避免夹伤工件表面或者出现夹持打滑的情况，各夹爪的气路采用集成式走气设计，气管沿主梁内侧的走线槽布置，避免模组移动过程中气管拖拽剐蹭周边设备。设计过程中重点考虑了动作同步性问题，四组夹爪的气路通过并联式分气块统一供气，保证各夹爪的开合动作时差控制在0.1s以内，避免出现个别夹爪提前松脱导致工件移位的问题；同时对整体结构的重心进行了配平计算，将重心位置调整到与移栽滑台的安装中心重合，降低滑台高速移动时的偏载力矩，延长滑台导轨的使用寿命。安装边界方面，模组整体横向跨度可适配中心距为80-120mm的多工位料盘，纵向安装高度可在150-220mm范围内调整，整体重量控制在合理区间，可适配负载5kg以上的常规线性滑台，无需额外选配大负载传动组件，能够直接集成到现有自动化设备的移栽工位上，不需要对原有设备的机架结构做大幅改动，降低产线改造的适配成本。结构上所有运动部件都预留了润滑注油孔，日常维护时可直接在外部注油，无需拆解模组即可完成保养作业，适合长时间连续运行的工业生产场景。
