波洛卢迷你大师18路伺服控制电路板

在小型RC模型、桌面级自动化演示装置、教育类机器人实训平台这类对控制单元体积有严格限制的场景里，多通道伺服控制板的安装适配性往往是结构设计阶段最先要敲定的环节。这款18通道的伺服控制单元，核心用途是接收上位机或者遥控端的指令信号，同步输出18路独立的PWM控制信号，驱动对应数量的微型舵机完成角度定位、动作序列执行，单路信号的分辨率足够覆盖常规微型舵机的0-180度全行程控制，不会出现明显的步进卡顿，能满足多关节小型仿生模型、多自由度机械演示臂的动作控制需求。

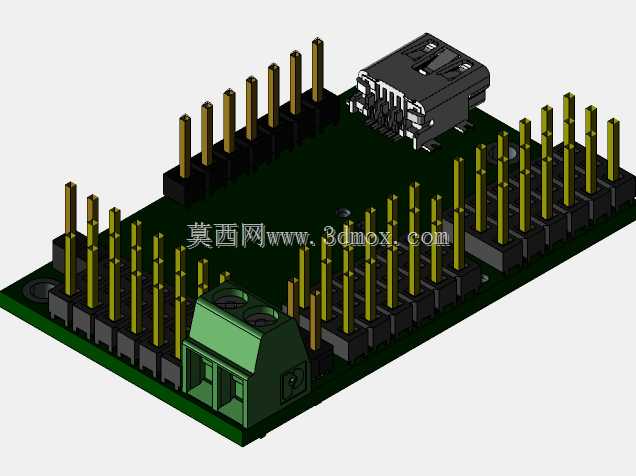

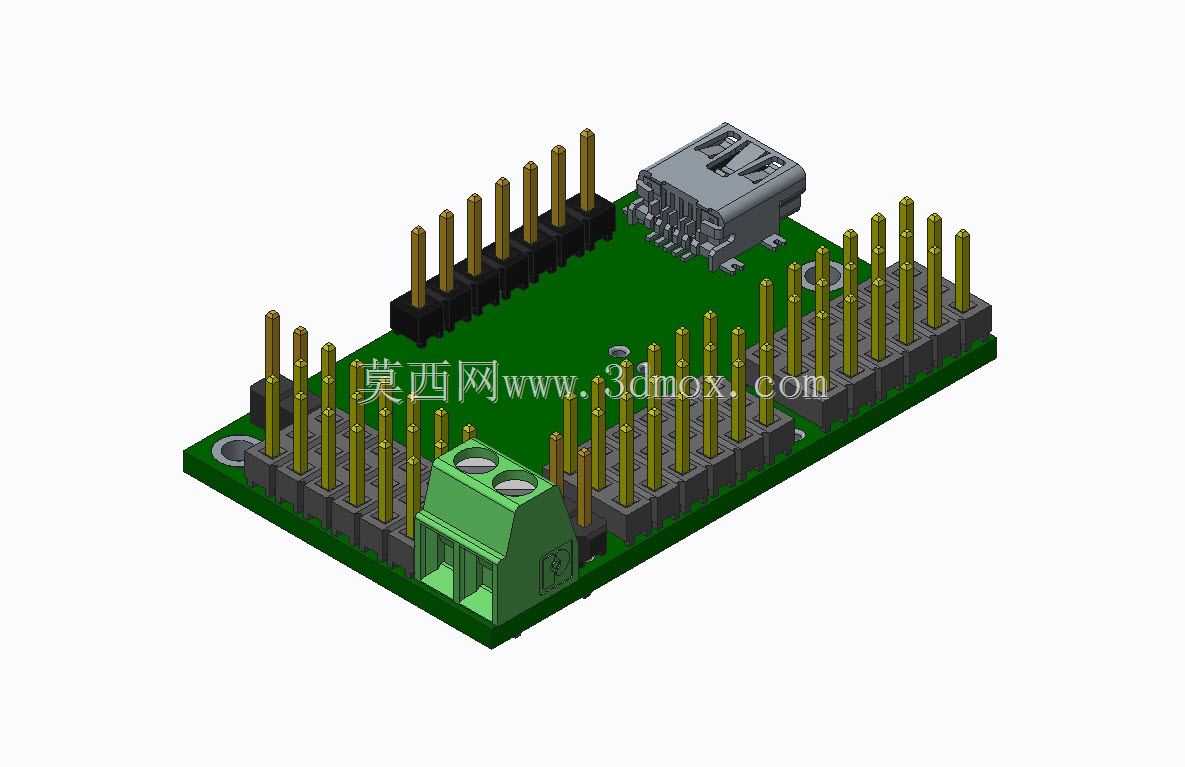

从设计思路上看，建模阶段完全依托原厂提供的PCB布局DXF文件做基准参考，先确定PCB基板的外形轮廓、安装孔位的精确坐标，再逐一还原板载接插件的结构：顶部的Mini USB接口用于和上位机通讯、参数配置，位置避开了两侧排针的插拔操作空间，不会出现接线时干涉的问题；两侧的立式排针采用标准2.54mm间距设计，每一路信号、电源、接地引脚的排布完全匹配通用舵机的接线定义，不需要额外做转接线缆就能直接插接；板端的绿色接线端子是独立供电输入接口，大电流供电回路不经过USB端口，避免多舵机同时动作时的压降导致控制信号失稳。

安装边界方面，PCB基板采用标准的矩形布局，四个角预留的安装孔孔径适配M2规格的铜柱或者螺丝，安装时控制板和安装基面之间预留3mm以上的间隙就能避免背面焊点短路；两侧排针的高度统一，接插舵机线后线缆会自然向板体外侧延伸，不会和板面上的接插件产生空间冲突；顶部的USB接口伸出板边的尺寸控制在合理范围，即使用带屏蔽壳的标准Mini USB线插接，也不会超出控制板整体的安装投影范围。建模过程中对所有接插件的插拔操作空间都做了预留验证，不管是前期结构设计阶段做装配干涉检查，还是后期做整机布线规划，都能直接依托这个模型完成空间校核，不需要反复打样验证安装适配性，能大幅缩短小型控制类装置的结构开发周期。对于做小型RC设备、桌面机器人、教学实训装置的结构工程师来说，这类精确还原接插件位置和安装尺寸的控制板模型，能有效避免装配阶段出现接插件干涉、安装孔位错位这类常见问题，提升结构设计的一次成功率。
