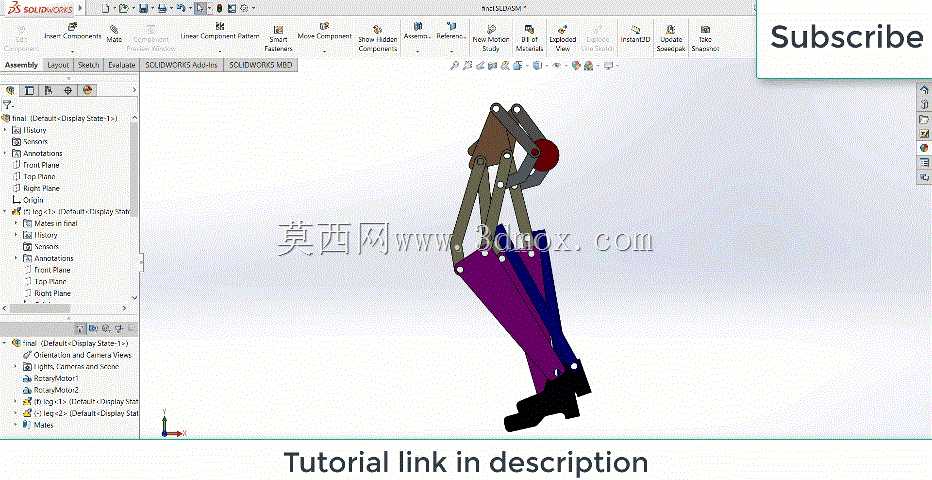

TheoJansen仿生多连杆行走机构结构

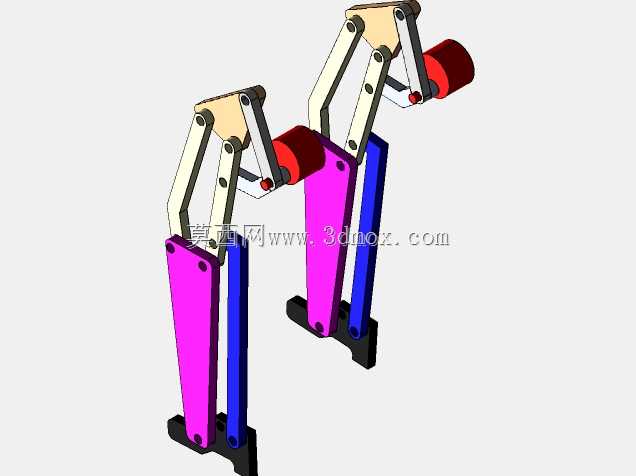

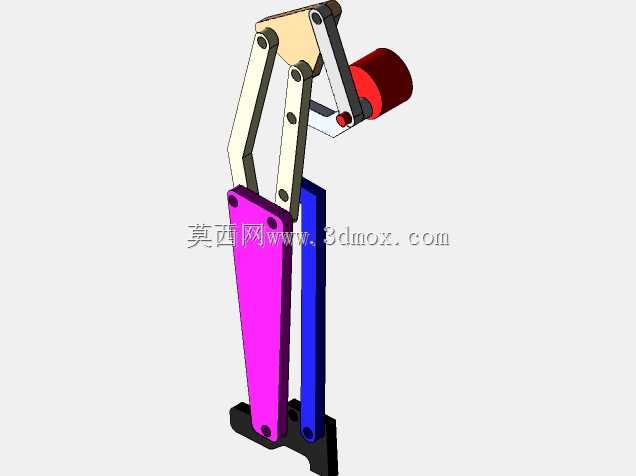

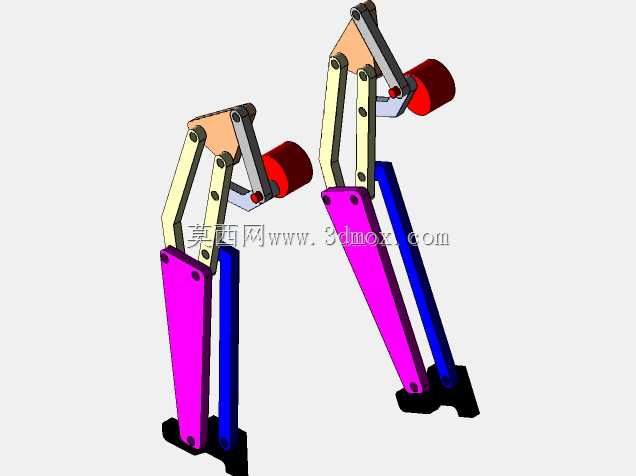

这套仿生行走连杆机构脱胎于经典的Theo Jansen连杆构型，核心是通过单旋转输入转化为多组足端的类生物步态轨迹，在足式移动探测、仿生教学演示、小型移动载具开发场景中有着明确的应用价值。从结构设计逻辑来看，整套机构采用平面多连杆串联布局，所有铰接点均采用回转副约束，没有冗余的滑动摩擦副，运行过程中传动阻力小，铰接点的磨损量远低于采用凸轮、滑槽结构的同类行走装置，长期运行的维护成本更低。足端的运动轨迹经过连杆参数的反复迭代优化，迈步阶段足端抬升高度足够跨越小型路面凸起，支撑阶段足端近似水平直线运动，能够保证搭载平台的运行平稳性，不会出现传统轮式装置在非铺装路面上的颠簸问题，适配沙地、碎石路面等轮式结构易打滑陷滞的通行场景。从安装边界来看，整套机构的铰接点全部布置在同一平面内，侧向安装厚度仅需预留单组连杆的厚度空间，多组机构可以沿轴向并排布置，通过同一根输入轴同步驱动，不会出现运动干涉问题，输入轴的动力适配范围宽，不管是小型直流减速电机还是手动驱动输入都能实现稳定步态输出。设计过程中对各连杆的长度比例做了严格的参数约束，每一段杆长的比例偏差都会直接影响足端轨迹的形态，建模时所有铰接孔的同轴度公差需要控制在合理范围内，避免连杆运行过程中出现卡滞。整套机构没有复杂的异形曲面结构，所有杆件都可以采用常规板材切割加工，铰接点采用标准销轴配合轴套即可完成装配，加工门槛低，不需要专用的定制加工设备。在实际应用中，可以根据搭载负载的大小调整连杆的截面尺寸与材料选型，轻载场景下采用工程塑料杆件就能满足强度要求，重载场景下更换金属杆件即可提升整体承载能力，不需要改动整体连杆的长度比例与铰接点位置，结构拓展性较强。机构运行过程中，各连杆的运动轨迹都在固定平面内，侧向没有外凸的运动部件，外侧加装简单的防护盖板就能避免杂物卷入铰接点，适合在户外复杂环境下长期运行。
