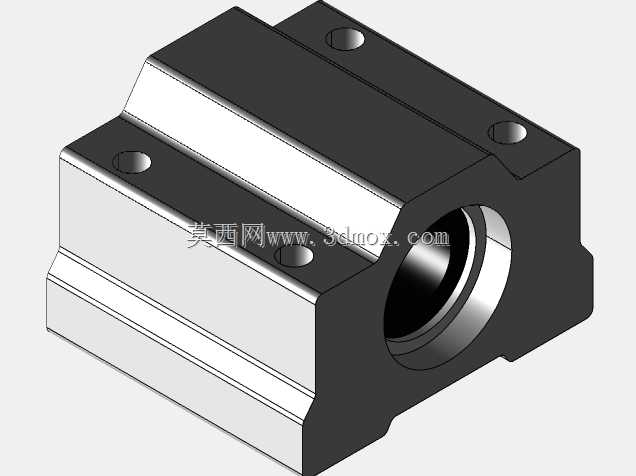

LM8UU箱式直线轴承滑块座结构设计

这款LM8UU规格的箱式轴承座，是线性传动系统里应用极广的导向支撑部件，日常在桌面级自动化输送工位、小型3D打印设备运动轴、DIY数控雕刻机的进给单元、检测设备的位移滑台里都能见到它的身影，核心作用是给配套的8mm直径光轴提供稳定的滑动支撑，将轴的回转或直线往复运动的摩擦阻力降到最低，同时承担运动过程中来自径向的负载，避免光轴出现挠曲变形影响运动精度。从结构设计逻辑来看，整体采用箱式封闭腔体结构，相比开口式滑块座，它的支撑刚性更强，对中性更好，能有效抵消运动过程中产生的偏载力矩，腔体内部预留了标准LM8UU直线轴承的安装位，轴承装入后通过端盖或者过盈配合实现轴向定位，不会在往复运动中出现窜动。座体两侧的安装平面做了铣平加工，平面度控制在适合精密装配的公差范围内，四个安装沉孔的孔位间距遵循通用线性模组的安装标准，不需要额外做转接板就能直接固定在设备的安装基板上，沉孔设计可以让内六角螺栓安装后头部完全埋入座体，不会突出平面干涉其他运动部件。座体的外形做了切角和减重槽设计，在不降低整体结构刚性的前提下，尽可能压缩了整体重量，适合对运动部件惯量有要求的高速往复运动场景，侧面的注油孔预留位置可以方便后期维护时加注润滑脂，延长内部轴承的使用寿命。在实际选型适配时，需要注意安装面的平面度误差不能超过0.02mm，否则锁紧安装螺栓后会导致座体变形，挤压内部轴承造成运动卡滞，配套光轴的表面硬度要达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能保证长期运行的精度保持性。设计过程中对座体的壁厚做了有限元校核，在额定径向负载下的变形量控制在微米级，不会因为长期负载出现开裂或者塑性变形，安装孔的位置度公差严格匹配通用铝型材的安装孔距，能直接和20系列、30系列工业铝型材搭建的设备框架适配，不需要额外加工定制安装位，大幅降低了设备组装的加工成本。这类箱式轴承座的应用场景覆盖了从小型DIY自动化设备到工业级轻载线性模组的各类需求，相比直接将轴承嵌入安装板的方案，集成式的座体设计减少了装配环节的公差累积，能让整个导向系统的装配效率提升40%以上，同时后期维护更换轴承时只需要拆下端盖就能取出轴承，不需要拆解整个滑台结构，维护便捷性非常突出。
