KFL08型8mm孔径菱形带座轴承结构

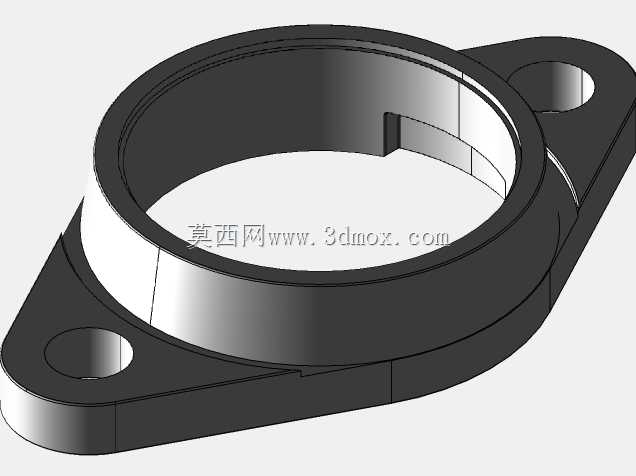

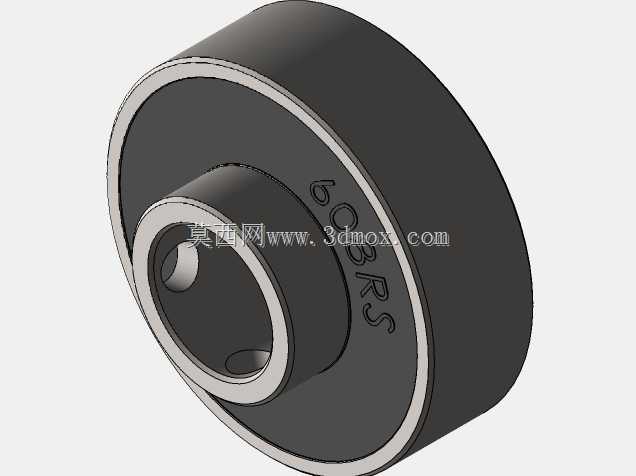

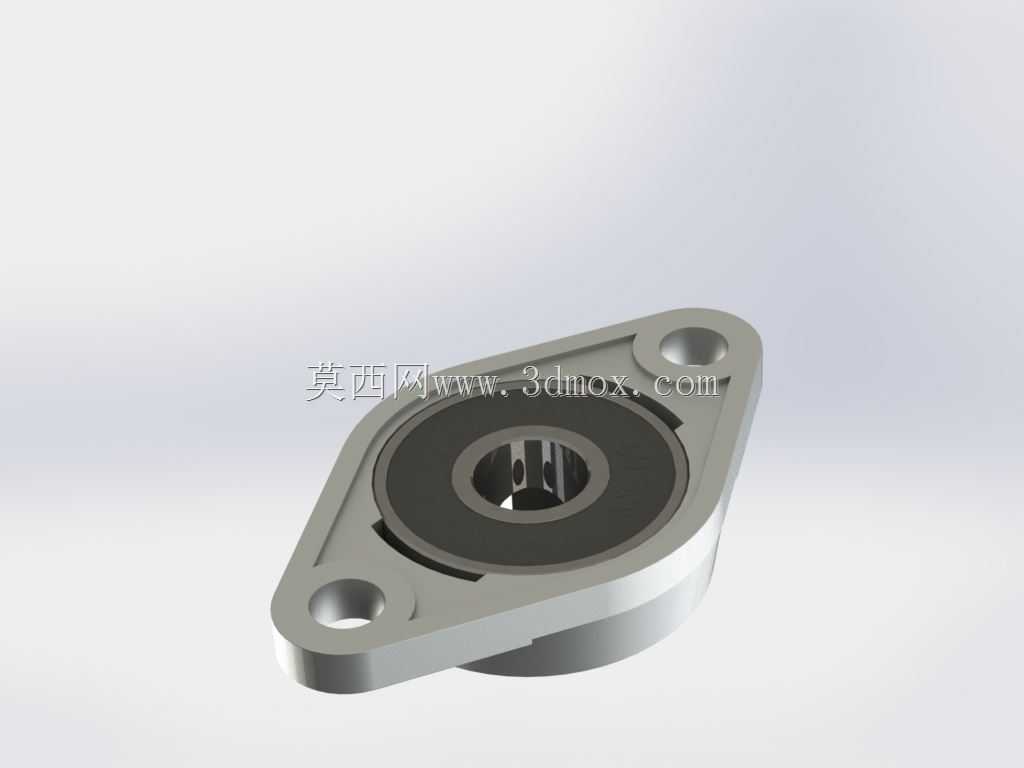

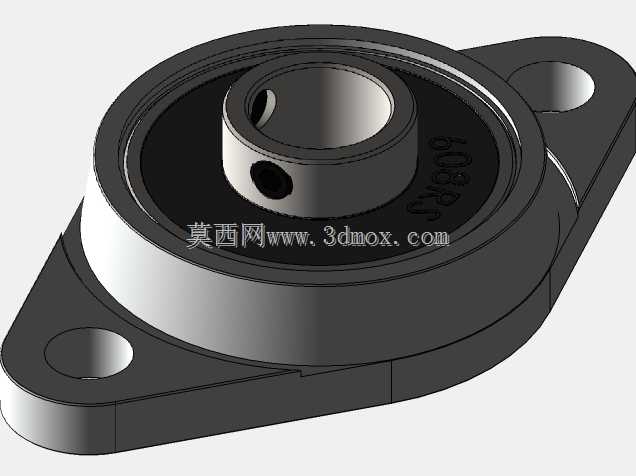

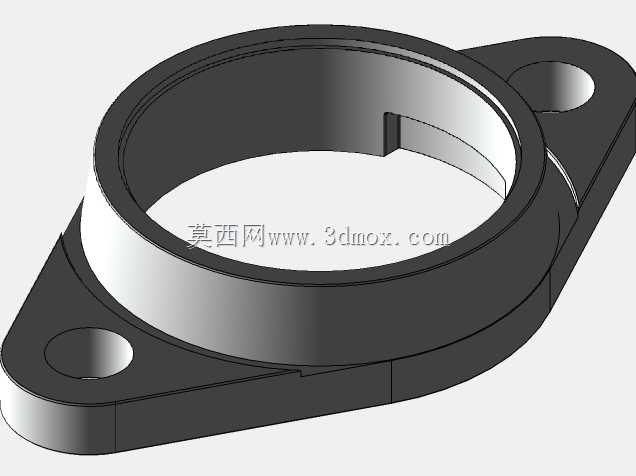

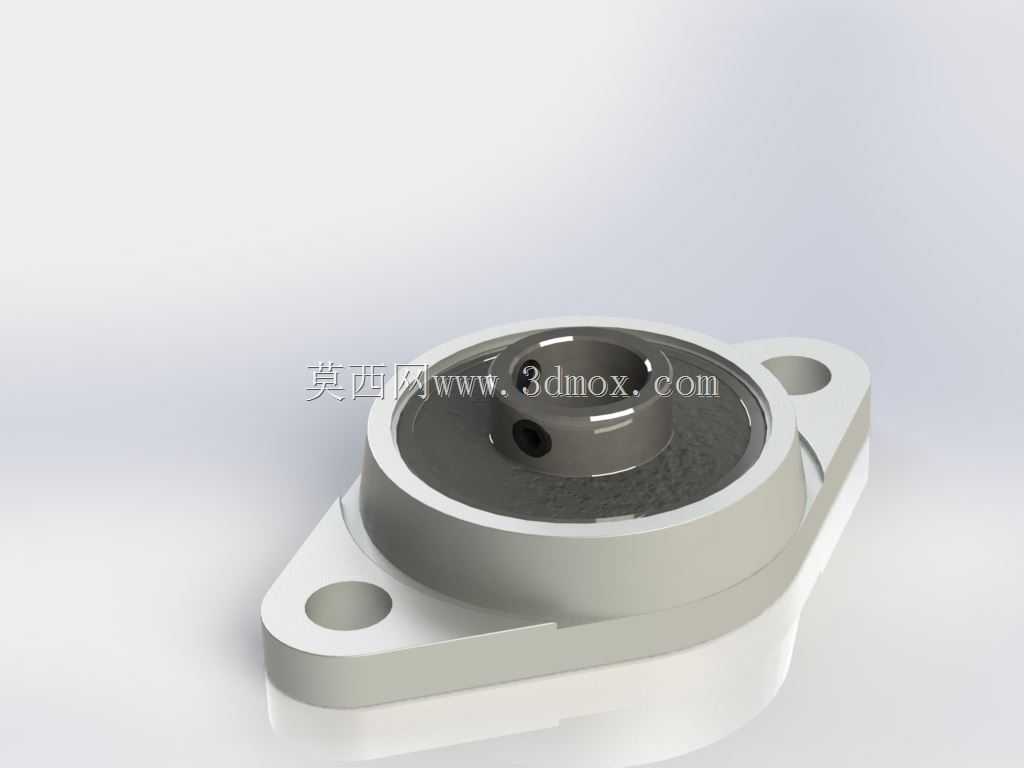

日常做轻载输送线、小型桌面自动化设备的转轴支撑时，这类菱形法兰带座轴承是选型清单里的高频件，这次建模的KFL08规格，内孔适配8mm直径的光轴，刚好匹配很多小型传动机构的轴径需求。先从安装边界说，菱形座的两个安装孔呈对角分布，相比方形座能节省更多安装空间，在机架侧板空间局促的位置，不用预留方形座的四个安装位余量，两个螺栓就能完成固定，安装孔的中心距、沉孔深度都按常规轻载安装标准做了还原，安装面的平面度公差在建模时也做了对应考量，避免实际装配时出现座体倾斜导致轴卡滞的问题。功能特性上，这类带座轴承把外球面球轴承和冲压/铸造轴承座整合为一体，自带调心功能，当安装面存在小角度加工误差、或者轴运行中出现轻微挠曲时，轴承内圈可以相对外圈做小角度偏转，不会出现憋转、额外磨损的情况，适合那些机架加工精度不算极高、或者运行中存在小幅振动的工况，比如小型皮带输送机的从动辊支撑、桌面分拣机构的转轴定位、小型风机的叶轮轴固定都能用到。设计思路上，建模时先还原轴承内部的滚动体、保持架、内外圈的配合关系，再做轴承座的壳体结构，座体的菱形轮廓做了圆弧过渡，避免应力集中在安装孔的边角位置，轴承外圈和座体的配合采用过渡配合的尺寸逻辑，既保证轴承在座内不会出现跑外圈的打滑问题，也能在轴承损坏时方便拆卸更换，不需要破坏座体结构。实际应用里，这类轴承不需要额外做复杂的轴承座加工，直接通过螺栓固定在设备机架的预设平面上就能完成轴的支撑，相比自己拆分设计轴承外圈挡圈、端盖、座体的方案，能大幅缩短设计周期，也减少了加工件的数量，降低装配复杂度。要注意的是，这个规格的轴承额定载荷偏向轻载场景，不能用在重载冲压、大扭矩传递的主轴位置，选型时要核算轴的径向载荷、转速范围，匹配对应的润滑结构，建模时也还原了轴承上的注油位置，方便后续维护时补充润滑脂，延长部件使用寿命。座体的厚度、轴承凸出座体的高度尺寸都按实物比例还原，做装配干涉检查时，可以直接把这个模型导入总装，核对轴穿入后的伸出长度、安装座和周边传动件的间隙，不用反复核对二维样本的尺寸，能减少设计阶段的错漏问题。
