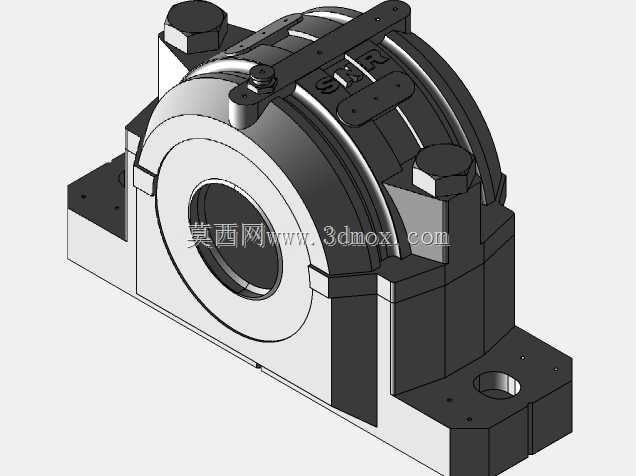

带适配器套筒安装的剖分式轴承座壳体

这类带适配器套筒安装的轴承座壳体，多用于矿山输送、冶金辊道、港口起重这类重载长周期运行的传动场景，核心作用是为带紧定套的调心滚子轴承提供稳定的安装定位与防护支撑，适配轴系存在一定安装对中误差、运行中受径向冲击载荷的工况，相比整体式轴承座，剖分结构无需拆装轴端的联轴器、带轮等传动件就能完成轴承的更换与维护，大幅降低产线停机检修的工作量。壳体采用上下对开的剖分结构设计，上下壳体通过两侧的高强度螺栓实现锁紧定位，合箱面加工有定位止口保证装配同轴度，避免合箱错位导致轴承外圈受压变形。顶部预留的注油孔与润滑脂存储腔，可直接对接自动润滑管路，运行中持续为轴承滚动体补充润滑脂，配合双唇密封结构，能阻挡外界粉尘、水汽侵入轴承腔，同时防止内部润滑脂泄漏，适配多尘、潮湿的户外作业场景。底座采用四点螺栓安装的结构形式，安装面加工有定位销孔，可在设备机架上实现精准定位，底座的安装孔距、中心高均匹配标准适配器套筒对应的轴承安装尺寸，安装时无需额外加工适配垫板，直接将轴系连同轴承、适配器套筒整体放入下半壳体轴承腔，锁紧适配器套筒的紧定螺母完成轴与轴承的内圈固定，再扣合上半壳体锁紧两侧连接螺栓即可完成装配。壳体两侧的密封槽可适配不同形式的接触式或非接触式密封件，根据现场工况的防护等级需求灵活选配，轴承腔内部的轮廓设计充分考虑了润滑脂的流动路径，避免出现润滑死角，同时预留的润滑脂调节结构可排出腔体内多余的旧润滑脂，防止润滑脂过量填充导致轴承运行温升过高。壳体的壁厚设计经过载荷校核，在轴承承载区做了局部加厚处理，可承受径向载荷作用下的结构变形，保证轴承外圈的支撑刚度，避免运行中壳体变形导致轴承游隙变化引发的早期失效。顶部的吊环螺孔可方便重型规格的壳体吊装转运，适配大规格轴系的安装作业，整体结构完全适配标准适配器套筒的安装尺寸，无需定制加工即可直接匹配对应规格的紧定套、退卸套组件，大幅缩短设备设计选型的周期，也降低了后续备件替换的成本。
