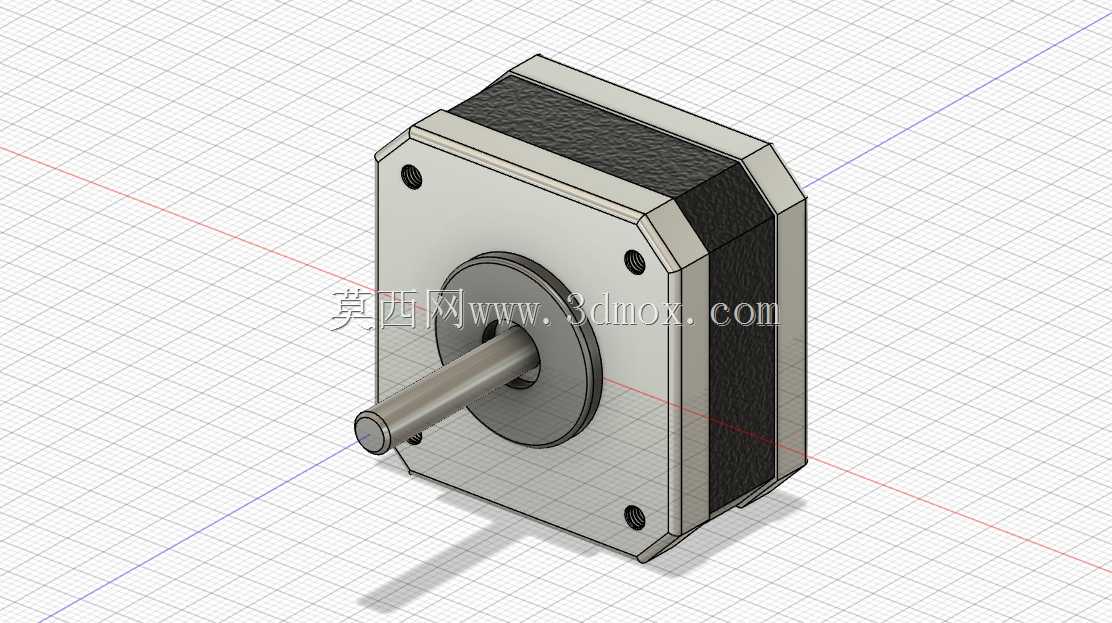

参数化NEMA17步进电机结构设计

在桌面级自动化设备、小型数控加工装置、3D打印传动单元、实验室精密位移平台这类对安装空间有严格限制的场景里，42系步进电机一直是应用占比极高的动力执行部件，本次呈现的参数化NEMA17规格步进电机结构，完全围绕这类紧凑安装场景的实际需求搭建。从实际选型适配的角度看，这类42mm见方的步进电机，核心安装边界严格遵循行业通用的安装孔位规范，23mm的机身厚度对应短机身扭矩输出区间，适合对轴向安装尺寸敏感、负载扭矩需求适中的传动场景，比如小型传送带的驱动辊动力输入、桌面点胶设备的轴系位移驱动、智能小型设备的执行端动力源，这类场景不需要大扭矩长机身电机，短机身款既能满足动力输出要求，又能压缩设备整体的结构占用空间。设计过程中没有做多余的装饰性结构，所有特征都围绕实际生产装配的逻辑搭建：前端盖的止口尺寸匹配常规安装法兰的定位公差，输出轴的轴径、伸长出轴长度都适配标准的联轴器、同步带轮安装尺寸，端盖上的四个安装沉孔位置严格对齐通用安装孔距，不需要二次改孔就能直接适配市面上绝大多数现成的安装支架、设备安装面板。机身的层叠结构还原了实际步进电机的定子、端盖装配层级，表面的纹理处理对应实际生产中的壳体表面处理工艺，能直观呈现成品的外观质感。参数化的设计逻辑覆盖了所有关键尺寸变量，不管是需要调整出轴长度适配特殊的传动连接需求，还是微调机身厚度匹配不同扭矩等级的同系列电机规格，或是调整安装孔的沉孔深度适配不同长度的安装螺丝，都可以通过修改对应参数快速生成新的结构，不需要从零开始重画特征，能大幅缩短同系列不同规格电机的建模周期，也方便结构工程师在做整机布局时快速调整电机尺寸，验证不同规格下的设备内部空间干涉情况。建模时特意省略了尾部电缆连接器等可选配部件，因为不同应用场景下的出线方向、连接器型号差异极大，保留核心电机主体结构反而能给后续的整机设计留出足够的适配空间，工程师可以根据自己的布线需求、连接器选型自行补充对应的尾部结构，不会被固定的连接器模型限制设计思路。从结构验证的角度看，这个模型的所有配合尺寸都遵循行业通用公差规范，导入装配环境后可以直接用来做静态干涉检查、安装空间校核，也能用来渲染设备整体的效果展示图，给方案评审、客户演示提供直观的视觉参考，避免因为电机模型尺寸偏差导致后续结构设计出现安装错位的问题。
