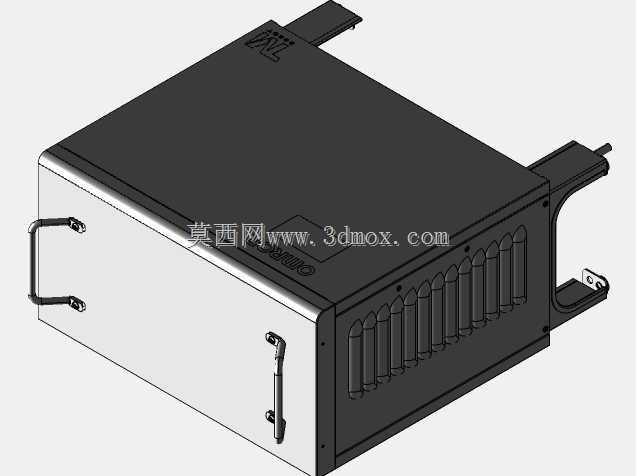

欧姆龙TM协作机器人配套控制箱体

这款控制箱是协作机器人整套系统的核心电控承载单元，主要适配欧姆龙TM系列协作机械臂使用，在3C电子装配、汽车零部件上下料、轻工包装分拣、教学实训工位等场景中承担运动控制、信号交互、动力分配的核心作用，所有机械臂的轨迹规划、IO信号触发、安全逻辑判定都需要依托箱体内置的控制器、驱动模块、安全回路板卡完成运算与输出。从结构设计来看，箱体采用加厚冷轧钢板折弯焊接成型，表面做哑光喷塑处理，兼顾抗电磁干扰能力与工业场景下的耐刮擦、防油污需求；顶部设置两个嵌入式金属提手，方便产线调整工位时的短途搬运，底部预留四个带安装孔的支撑脚，既可以直接落地放置在设备旁的地面，也可以通过螺栓固定在设备机架侧面、铝型材工作台下方，安装时需要预留至少150mm的侧边散热空间，避免通风槽被遮挡导致内部元器件过热。箱体侧面开有阵列式冲压通风槽，对应内部驱动模块的散热风道位置，无需额外加装散热风扇即可满足常规工况下的自然散热需求，减少风扇带来的积尘与故障点；正面预留的品牌标识区域下方内嵌状态指示灯窗口，可直接显示控制器运行、报警、待机三种工作状态，操作人员无需打开箱门即可快速判断设备运行情况。箱体背部开有标准化的航空插头安装位、电源进线孔、以太网通讯接口位，所有开孔都做了翻边毛刺处理，配套橡胶护线套避免穿线时划伤线缆绝缘层，内部预留了标准DIN导轨安装位，可根据实际需求加装扩展IO模块、安全继电器等周边元器件，走线槽沿箱体侧壁布置，强电与弱电走线区域做了物理分隔，减少信号干扰风险。在做三维建模时，这款箱体的细节还原度直接影响整套协作机器人工作站的布局仿真精度，尤其是提手的突出高度、底部支撑脚的安装孔位间距、侧面接口的排布位置，都需要和实物尺寸完全对齐，才能在产线仿真时准确判断干涉风险，提前规避现场安装时出现的空间不足、线缆弯折半径不够等问题。
