双层皮带输送料仓机架结构设计

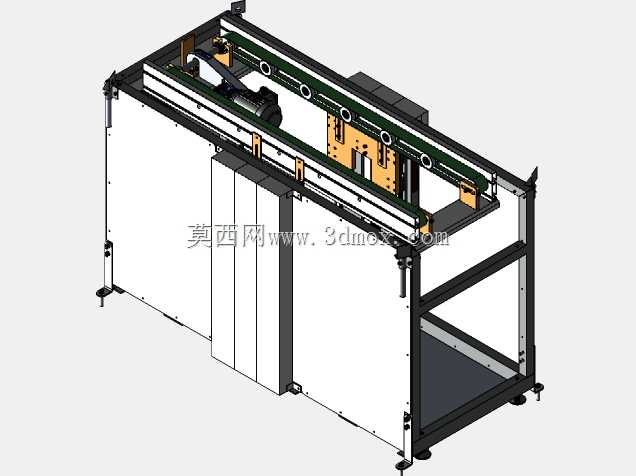

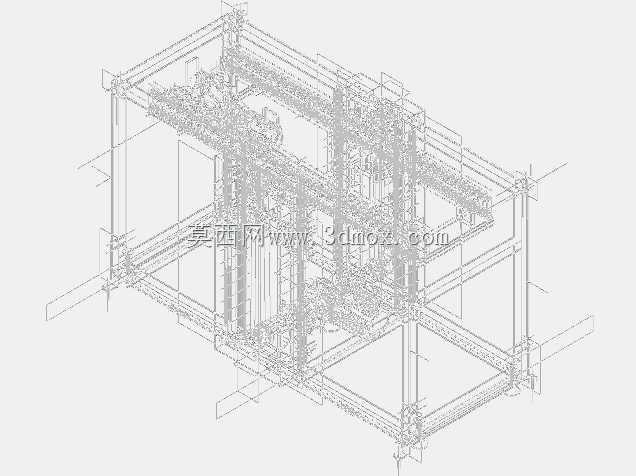

该结构为双层皮带输送配套的集成料仓机架，主要应用于3C电子、小型五金零件加工产线的工序间物料暂存与转运衔接场景，可对接上下料机械手完成待加工件、成品件的缓存输送，解决单段输送线缓存量不足、产线工序节拍不匹配的问题。整体机架采用工业铝型材搭配角件拼接的框架式结构，型材选型兼顾承重需求与组装便捷性，底部配置可调脚杯与万向脚轮组合，既可以在设备定位后通过脚杯调平保证机架水平度，避免皮带跑偏，也能在产线调整时通过脚轮短距离移位，无需整体拆解吊装。上层为输送作业层，预留了皮带辊筒安装位、驱动电机安装法兰、传感器安装槽，可根据输送物料的尺寸调整两侧导向条的间距，导向条采用沉头螺丝固定在型材槽内，调整时无需拆解主体框架，适配不同规格的扁平类、盒装类物料输送。下层为缓存料仓层，设置了可抽拉的料盘托架，托架采用滑轨与机架主体连接，抽拉行程经过限位设计，避免拉出过度导致料盘倾翻，料盘可根据物料形态定制分格，单批次缓存量可匹配单台加工设备1-2小时的加工产能，减少人工补料频次。设计过程中优先考虑了维护便捷性，所有驱动部件、传动部件的安装位都预留了足够的操作空间，侧面护板采用快拆式结构，日常维护皮带张紧度、更换辊筒时无需拆除整体护罩，仅需松开快拆螺丝即可打开操作位。机架的走线槽全部集成在型材内部，侧面预留了线槽盖板的安装位，动力线、传感器信号线可分层布置，避免线路干扰同时也能防止生产过程中碎屑、切削液掉落腐蚀线路。安装边界方面，机架整体宽度适配标准车间通道的通行要求，长度可根据产线布局需求增减型材段进行调整，对接端预留了与其他输送段、加工设备连接的定位孔位，现场安装时仅需通过定位销完成对接定位，再紧固连接螺丝即可完成组装，无需现场二次打孔加工。框架的受力经过校核，上层输送段的承重可满足单平米50kg的载荷要求，下层料仓托架单组承重不低于30kg，可覆盖绝大多数小型轻工产品的输送缓存需求，整体结构无焊接部位，全部采用标准紧固件连接，零部件通用化率高，后期维护更换配件无需定制加工。
