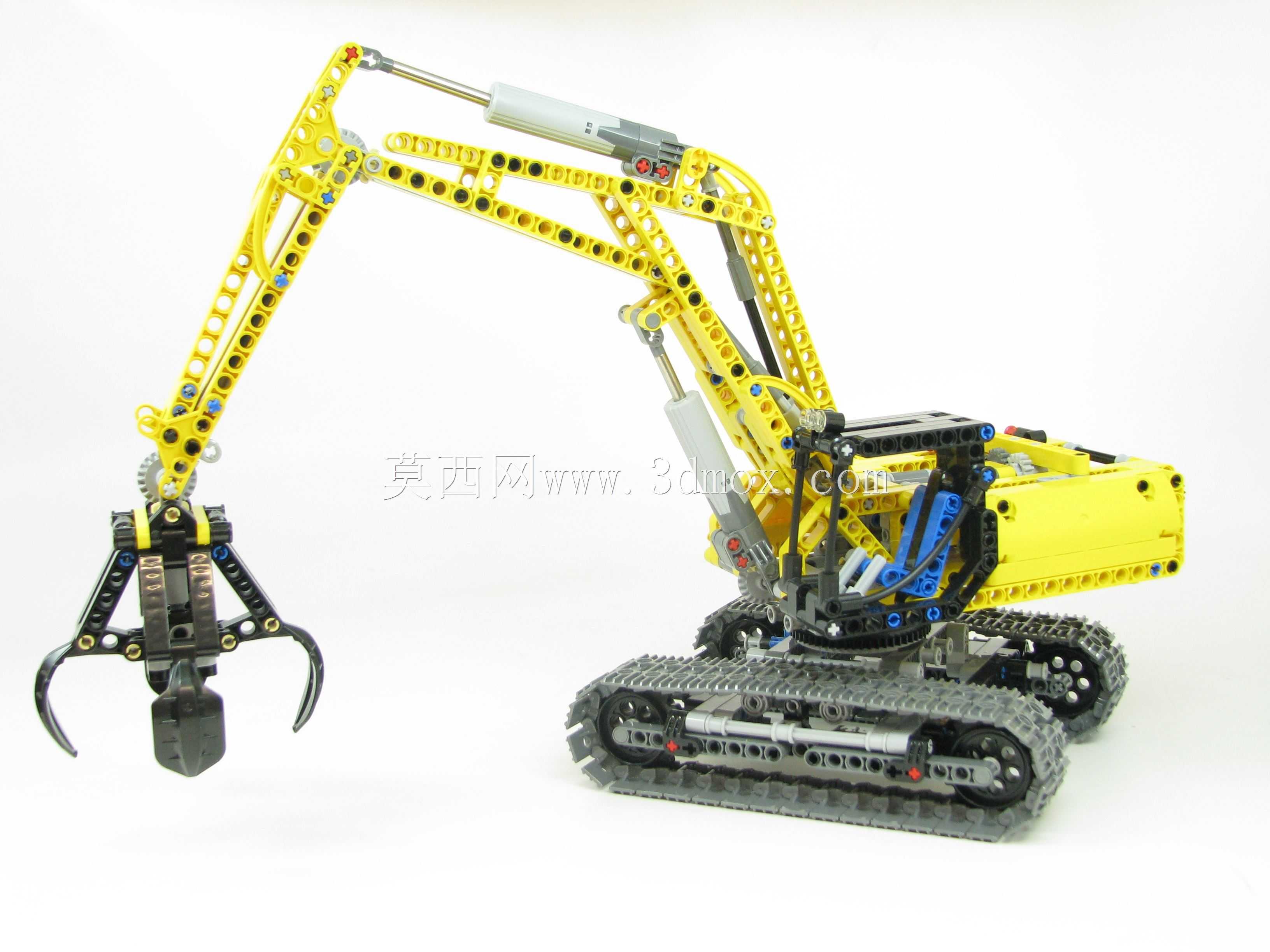

乐高式履带抓料挖掘机械臂结构设计

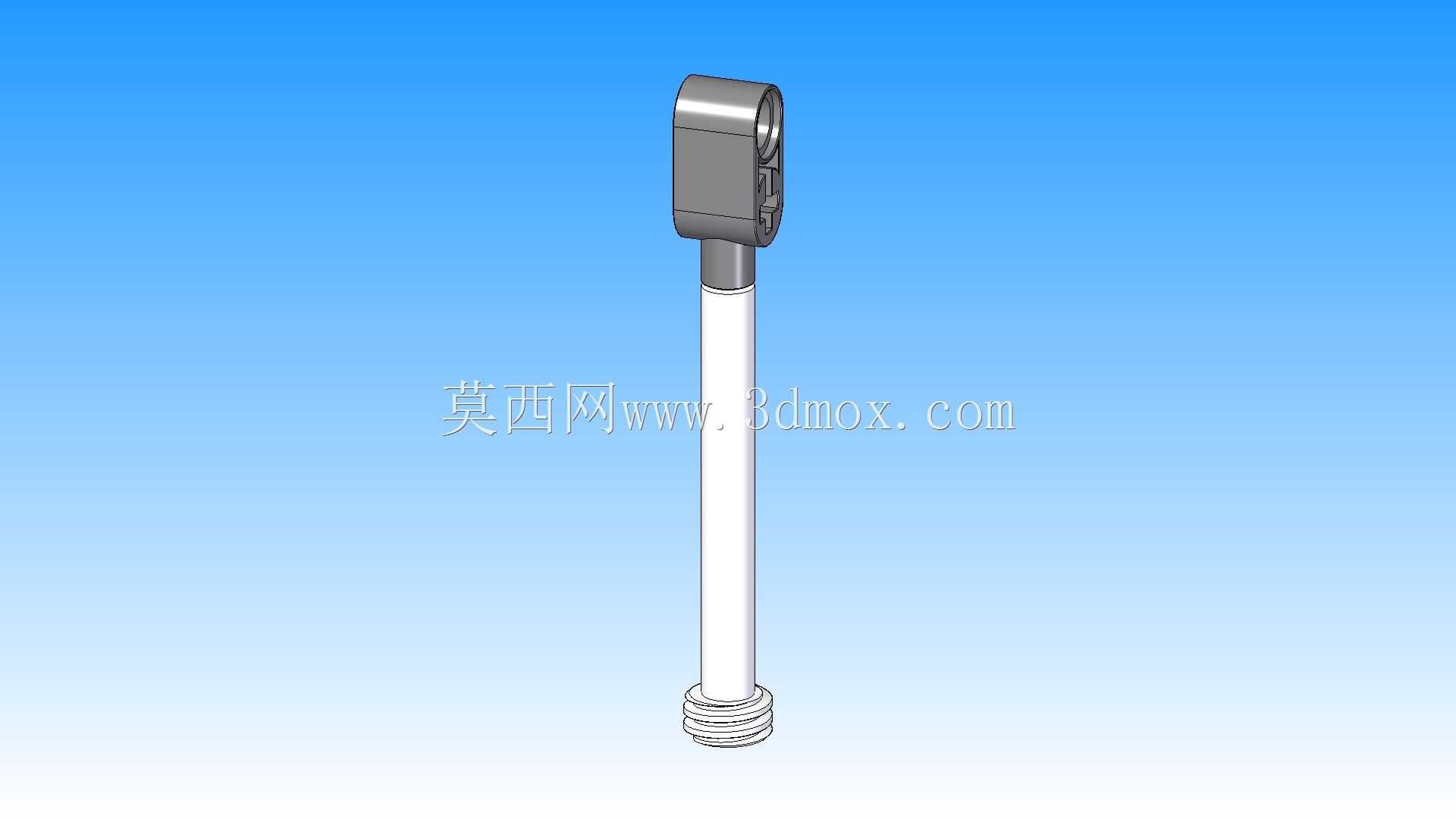

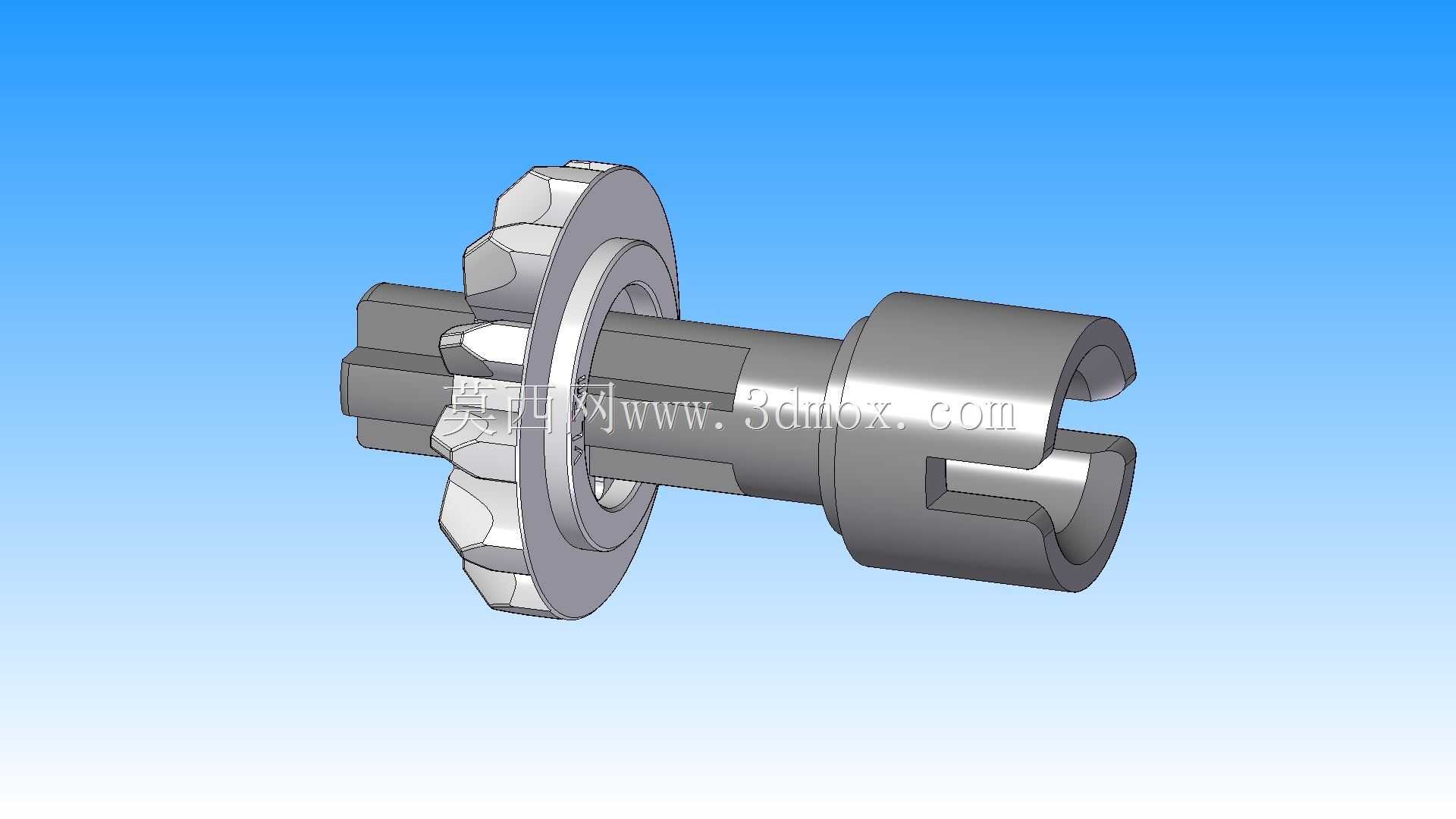

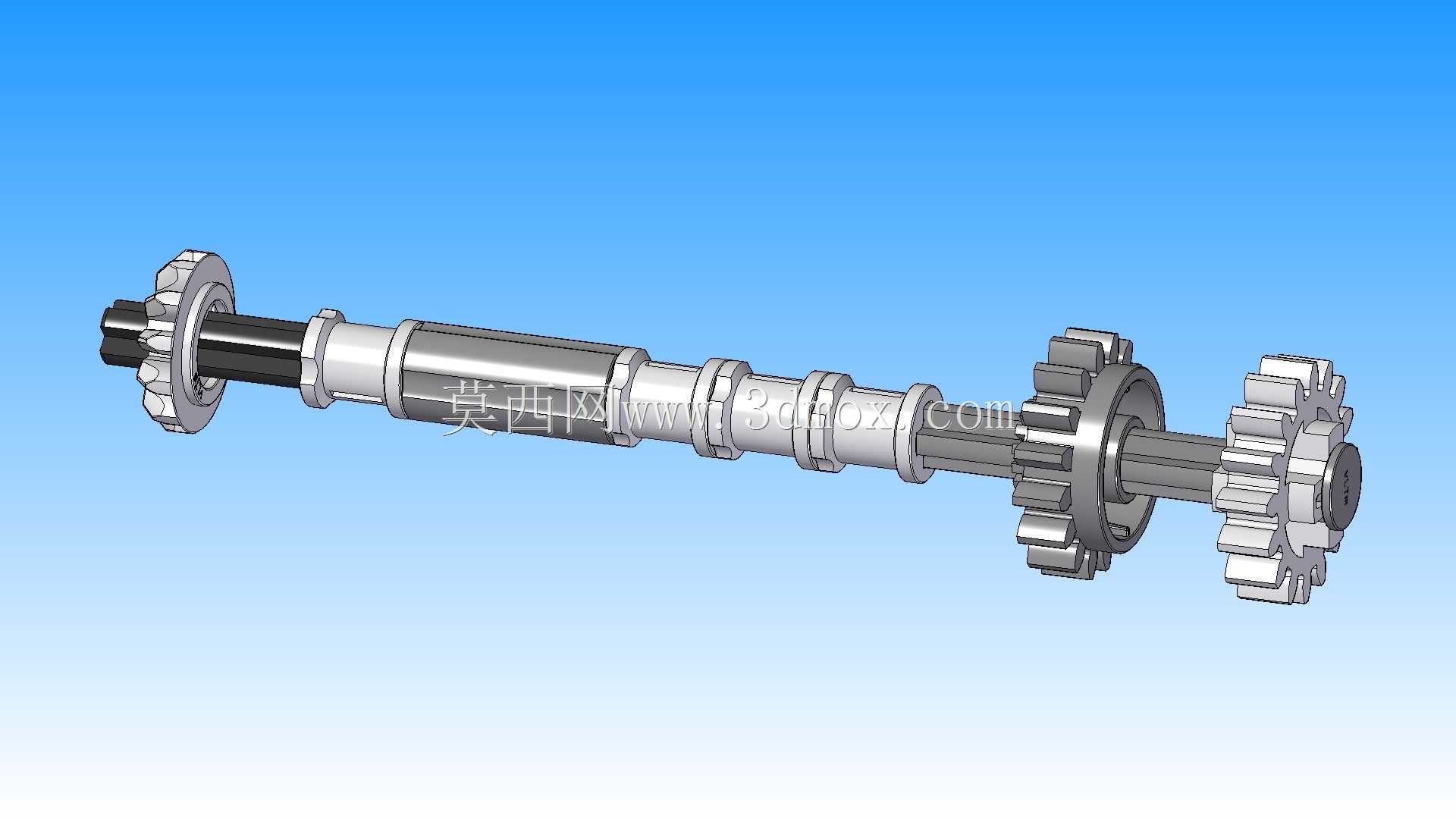

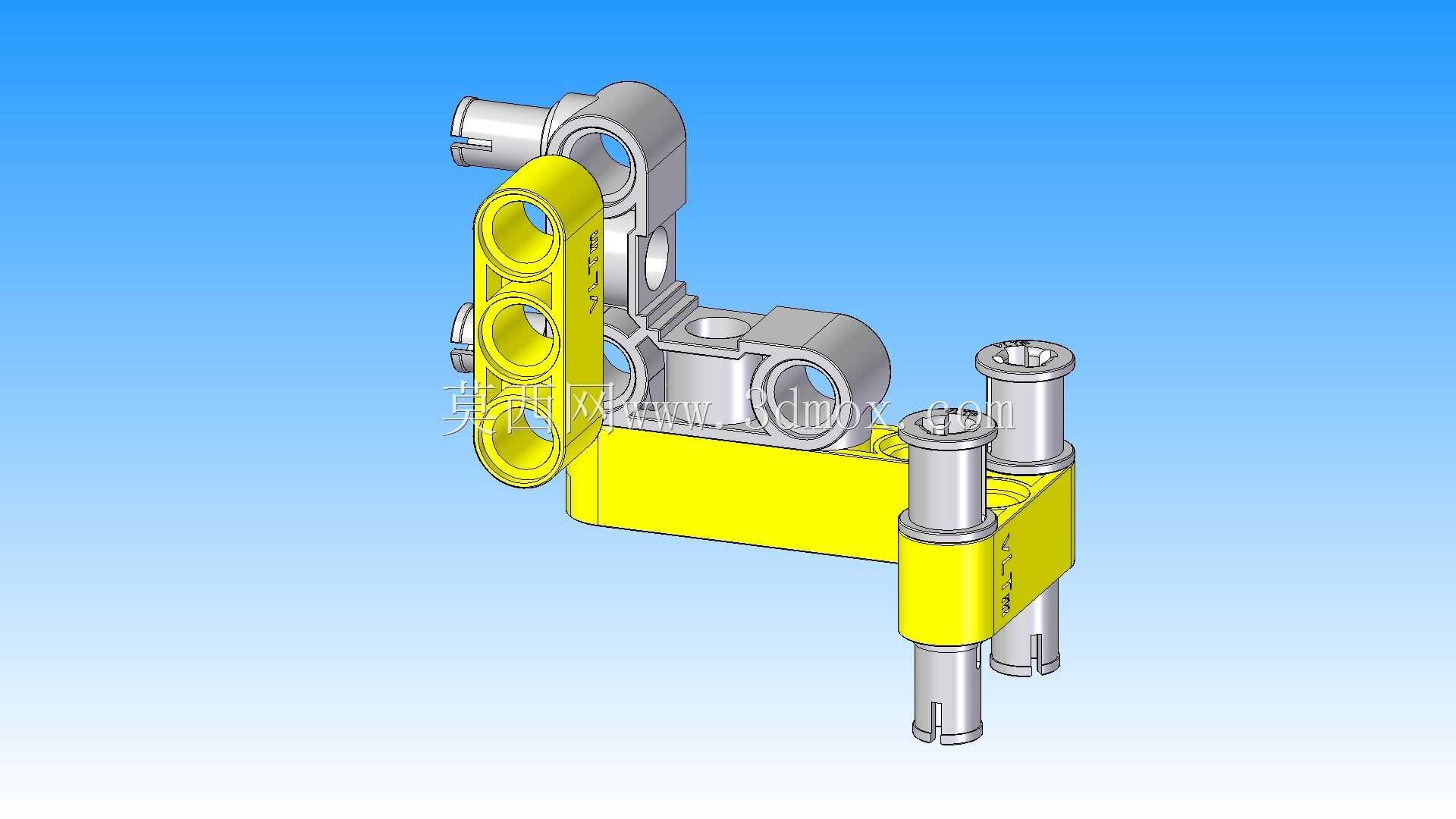

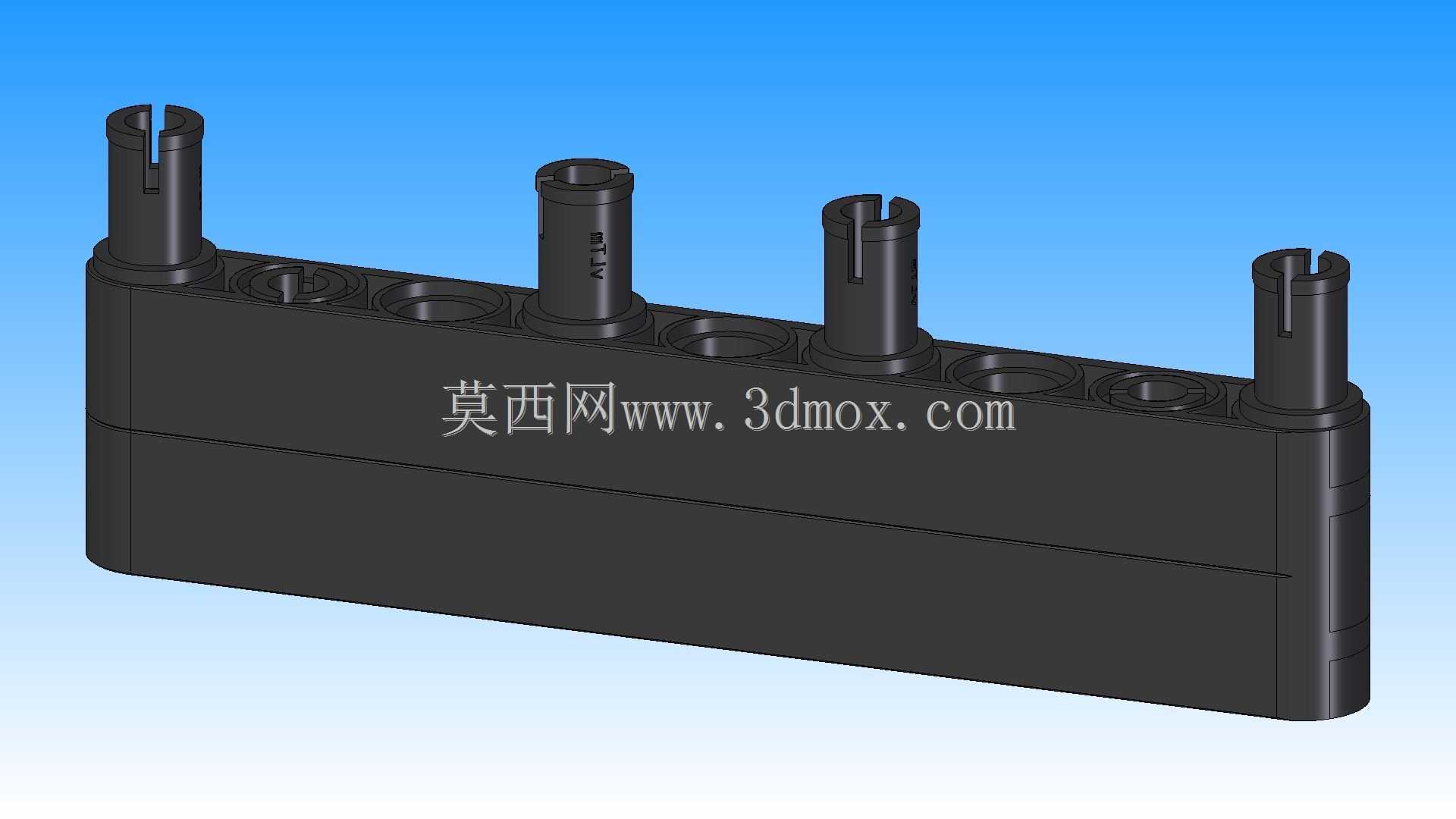

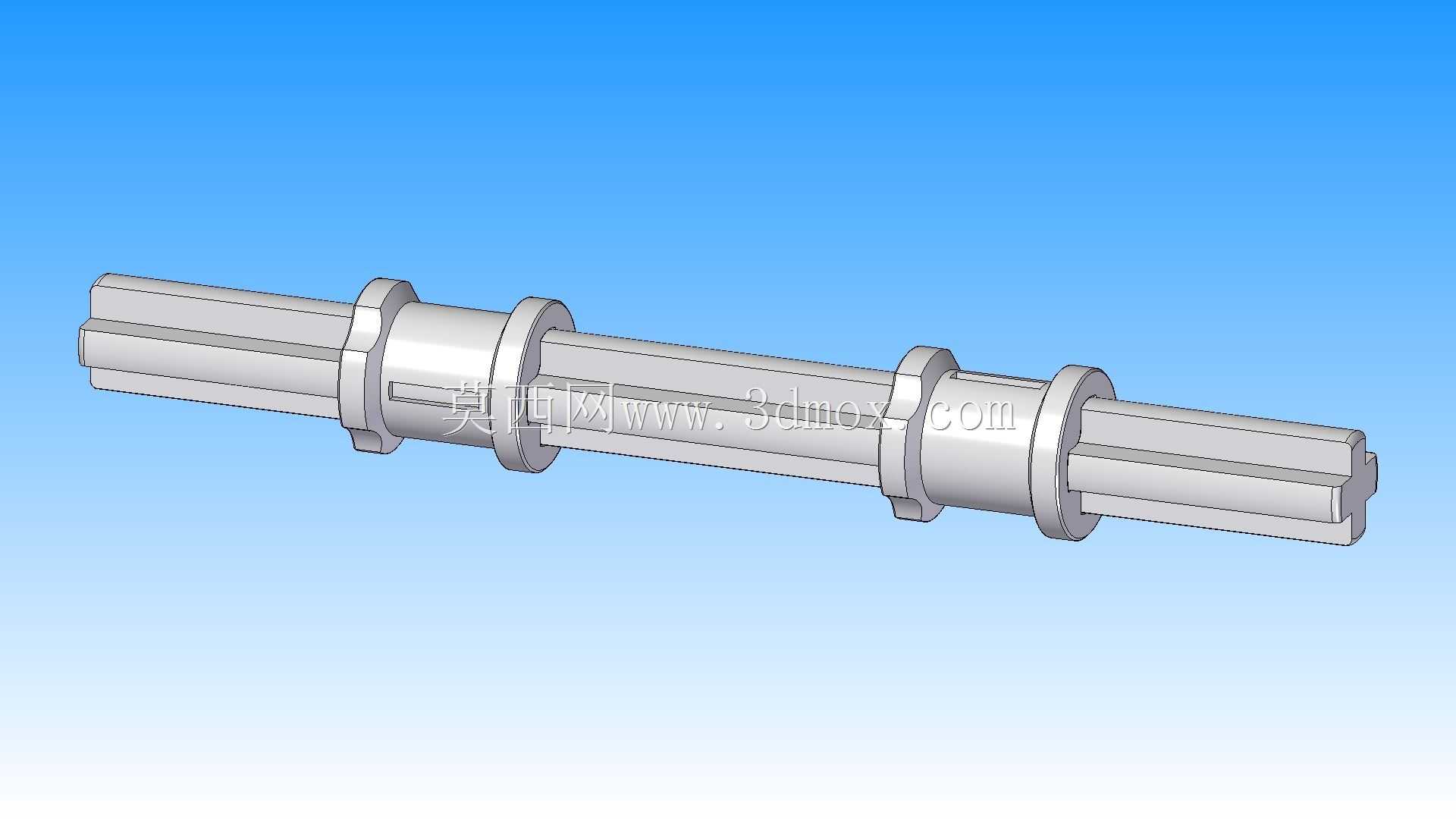

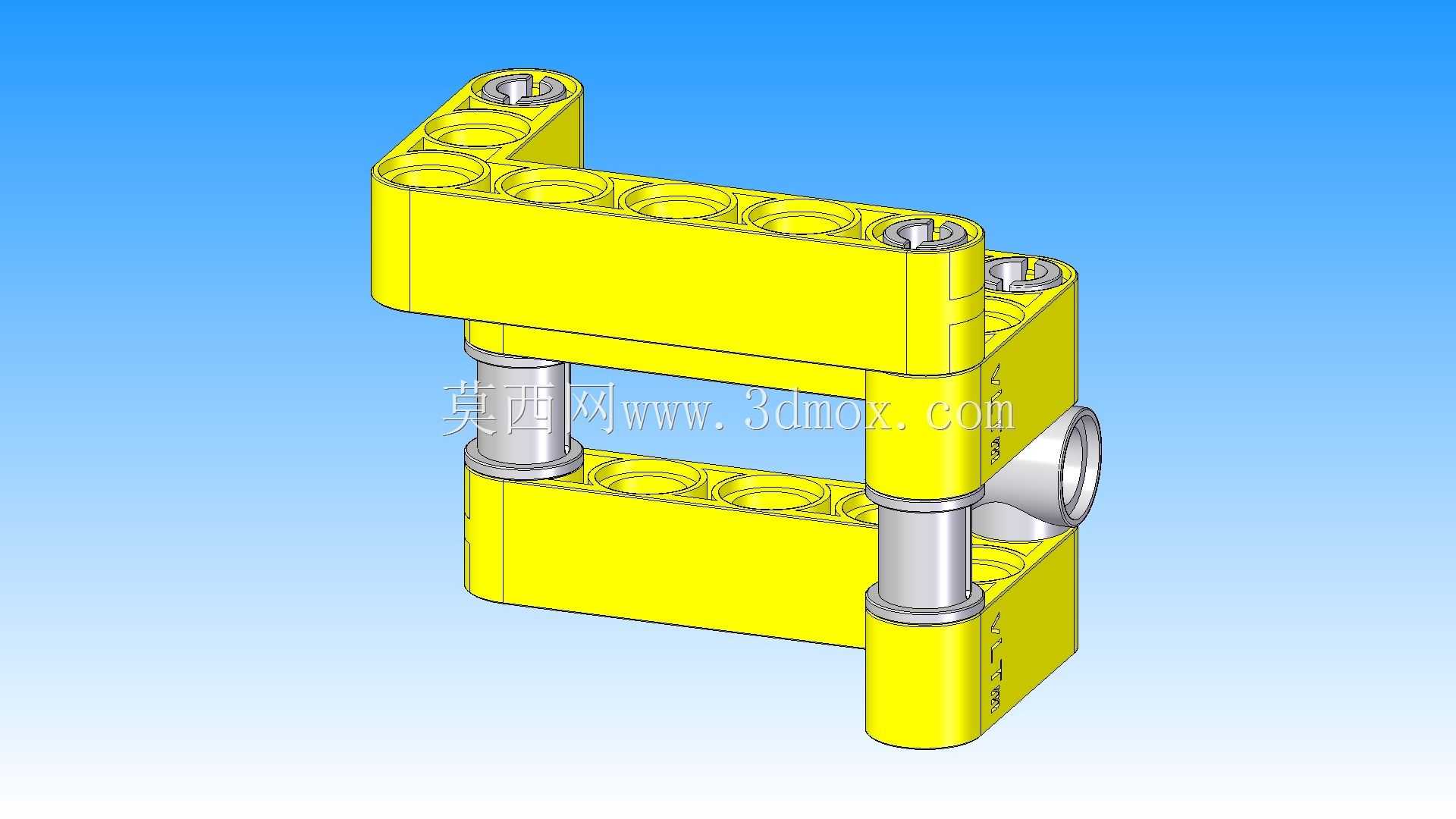

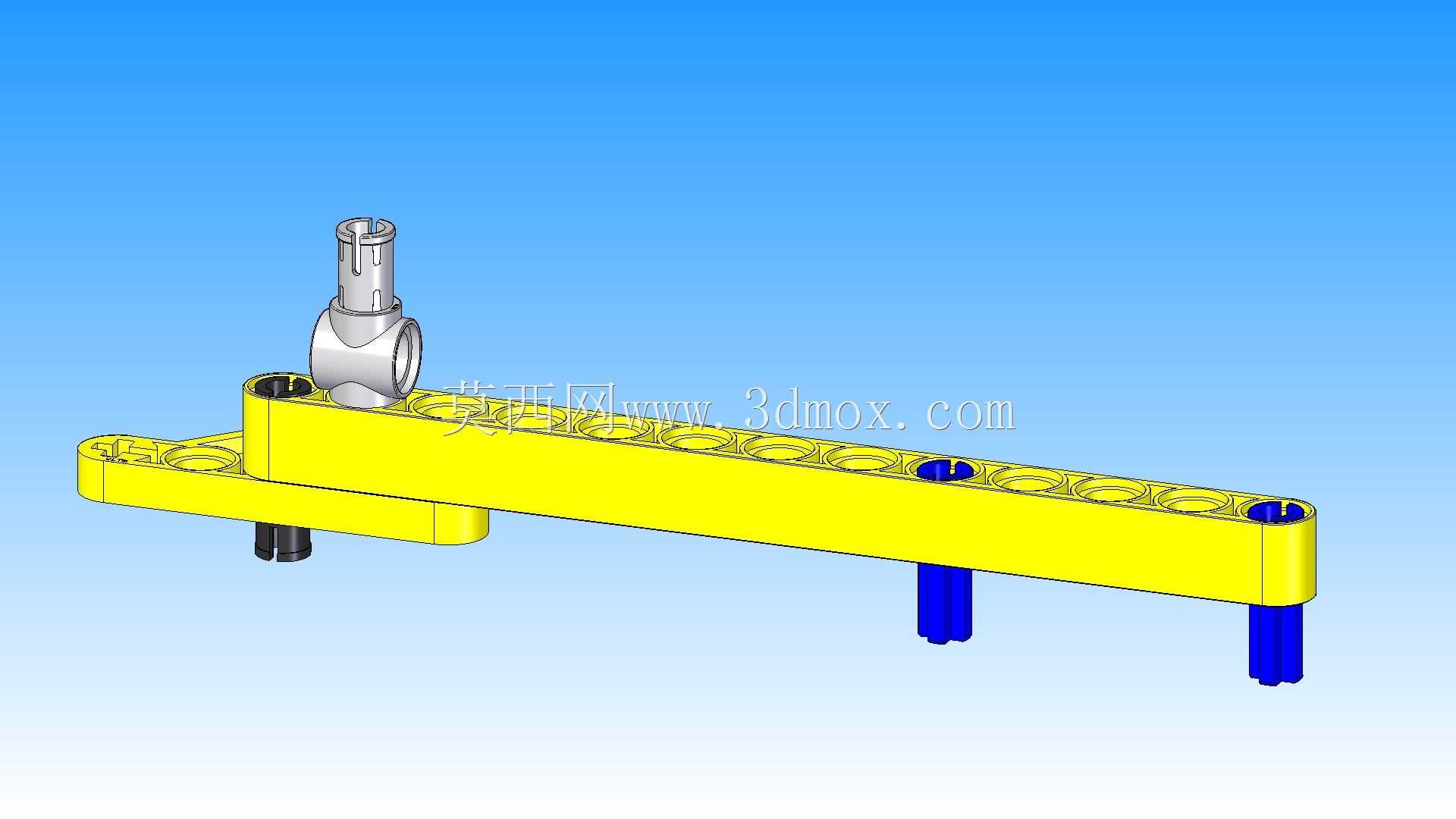

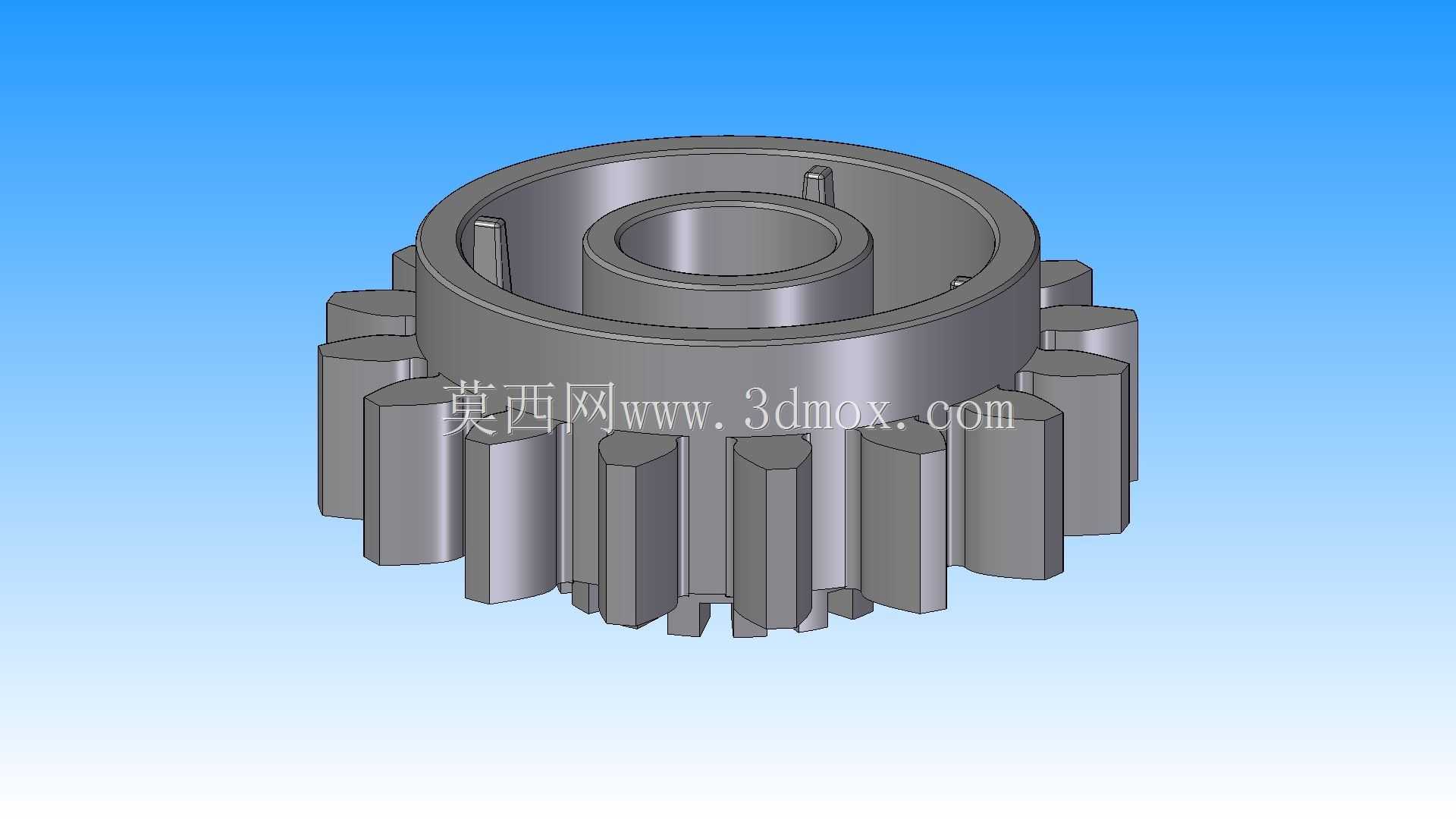

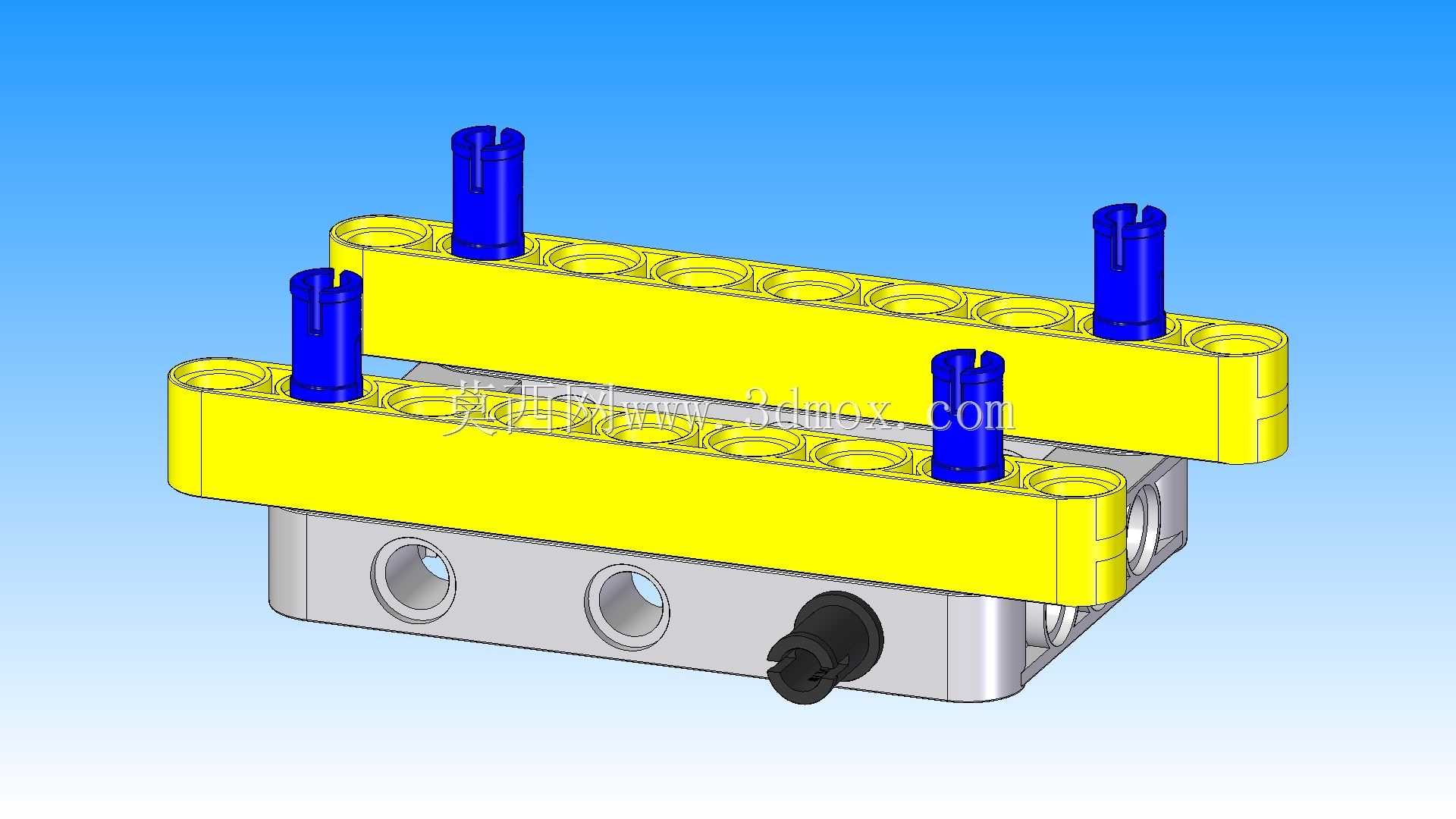

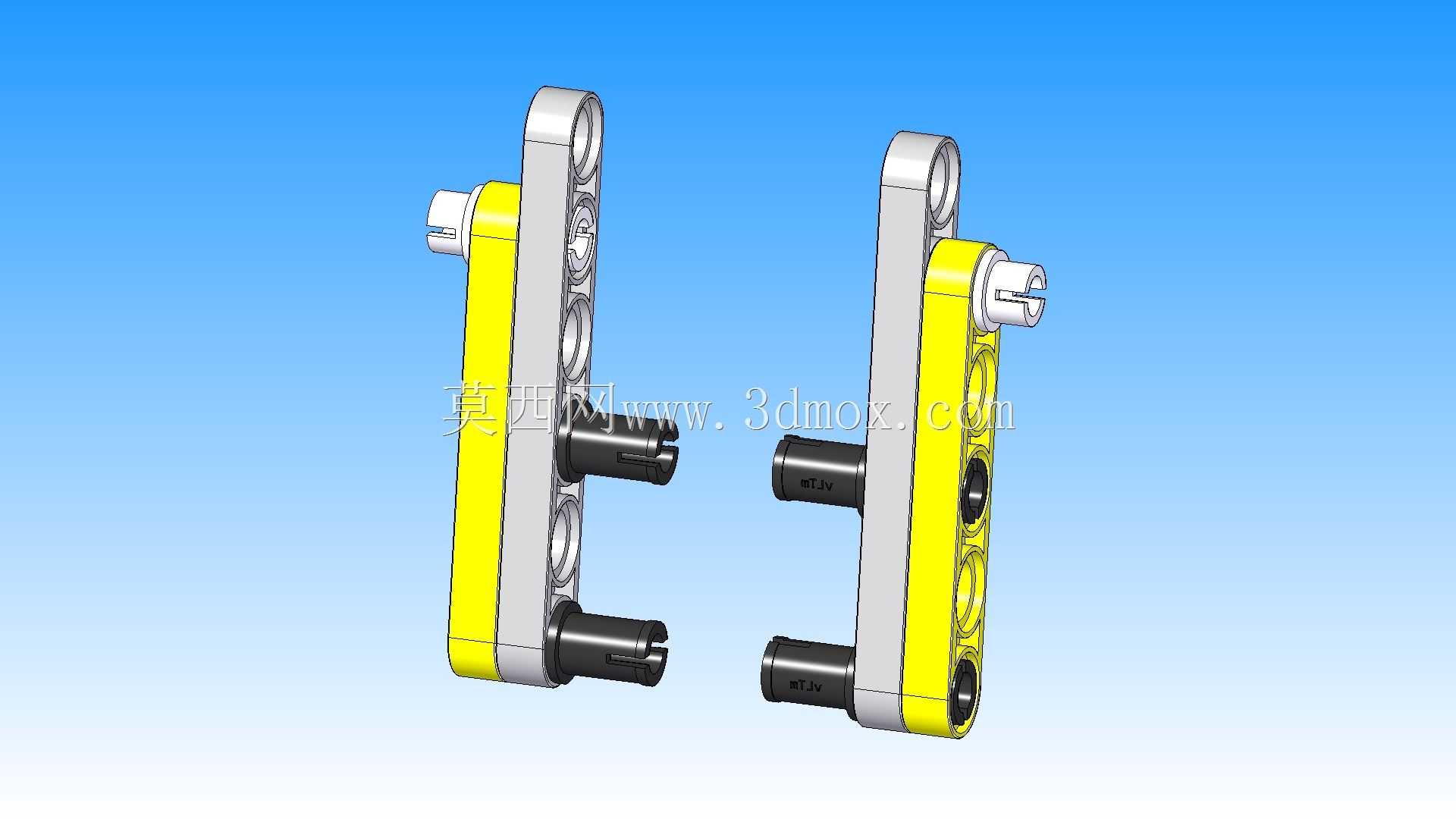

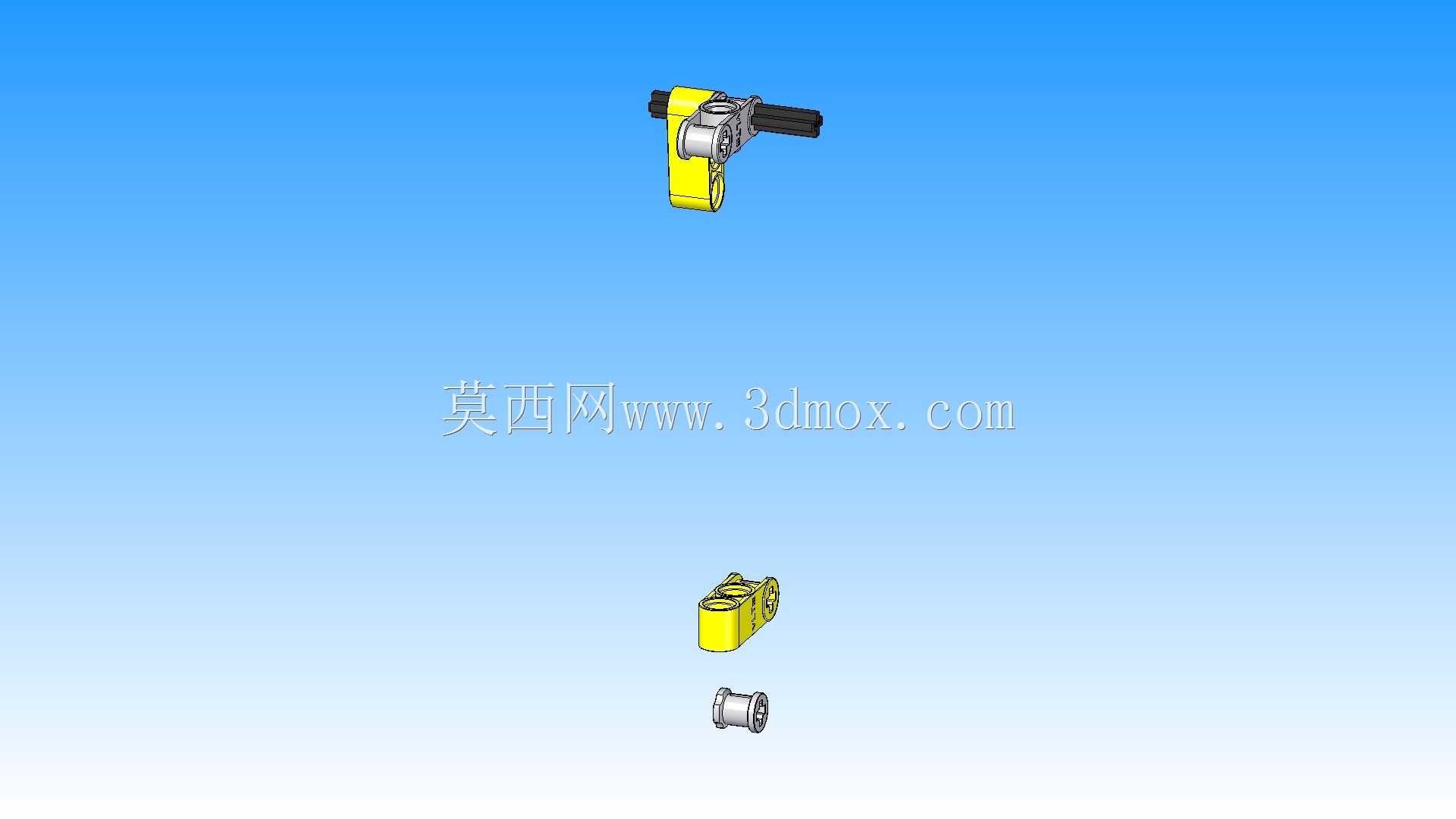

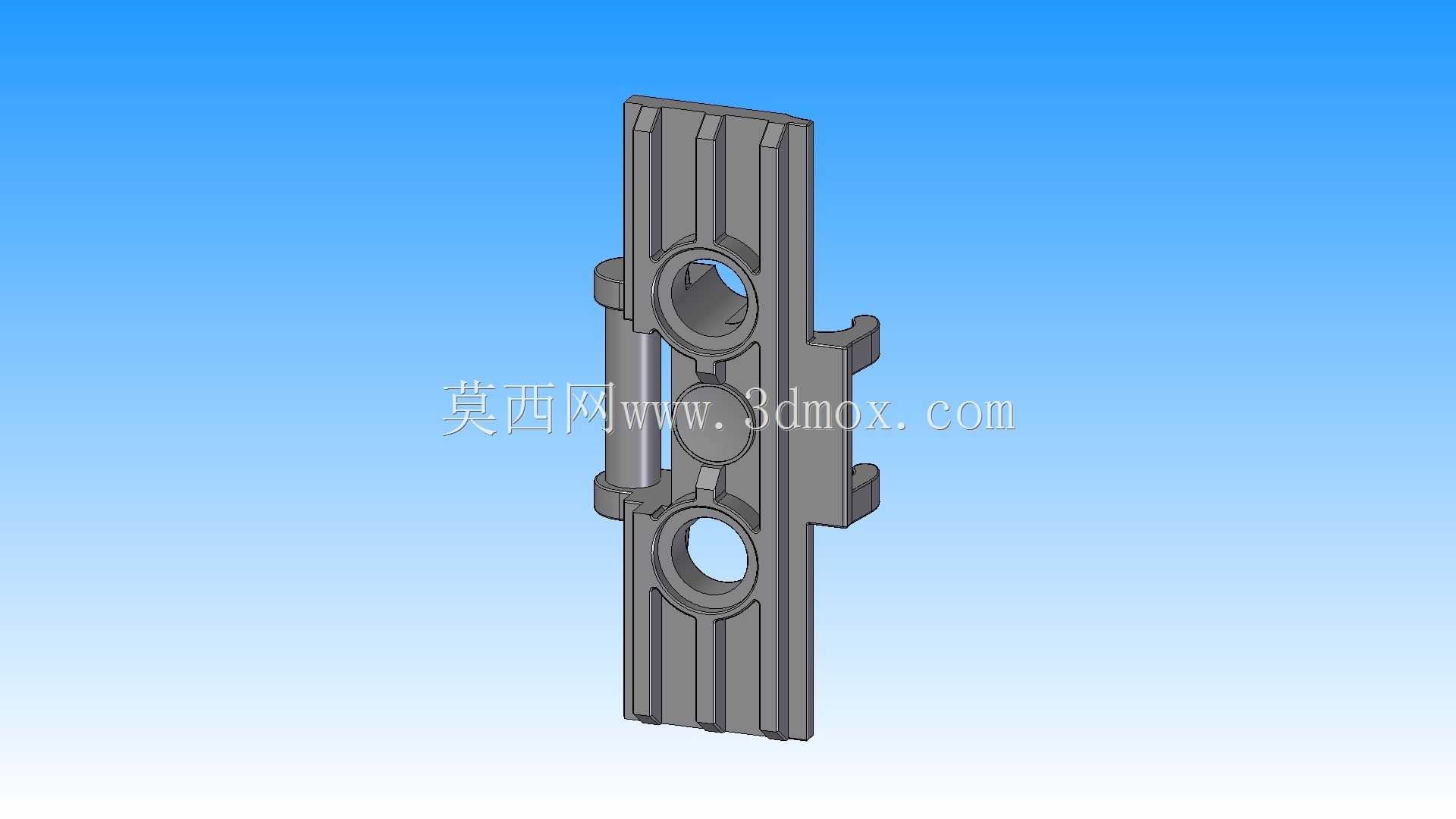

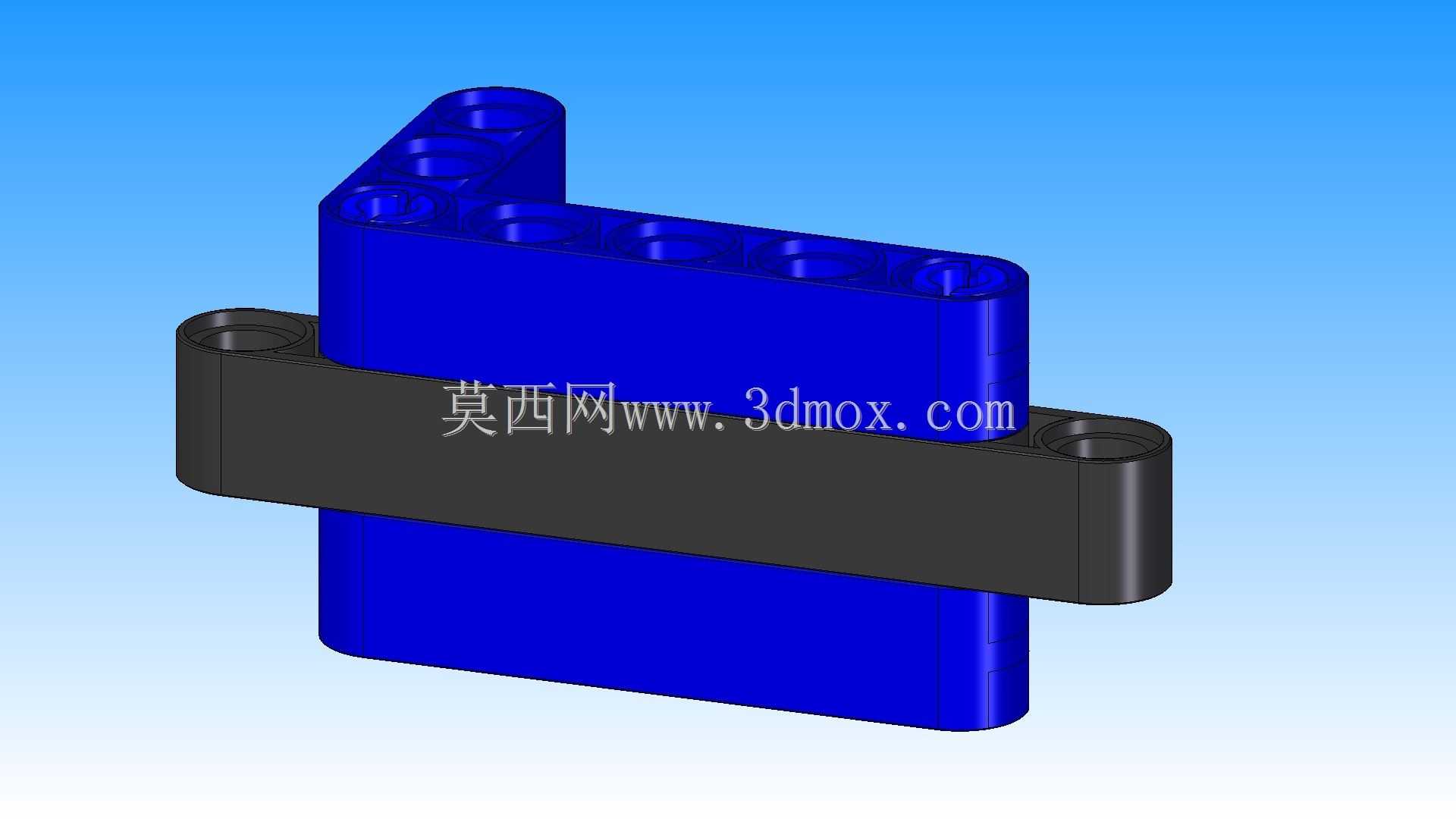

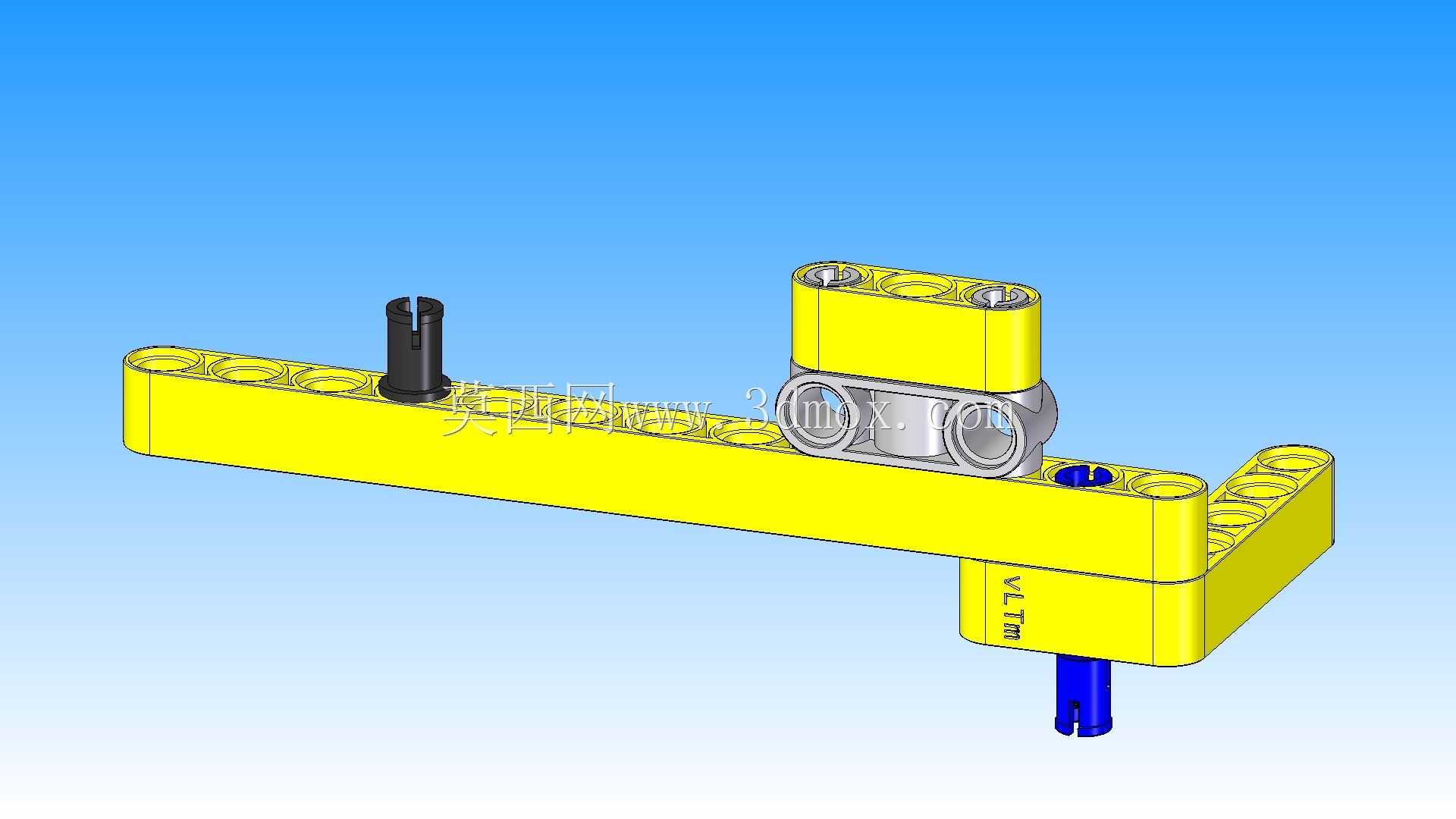

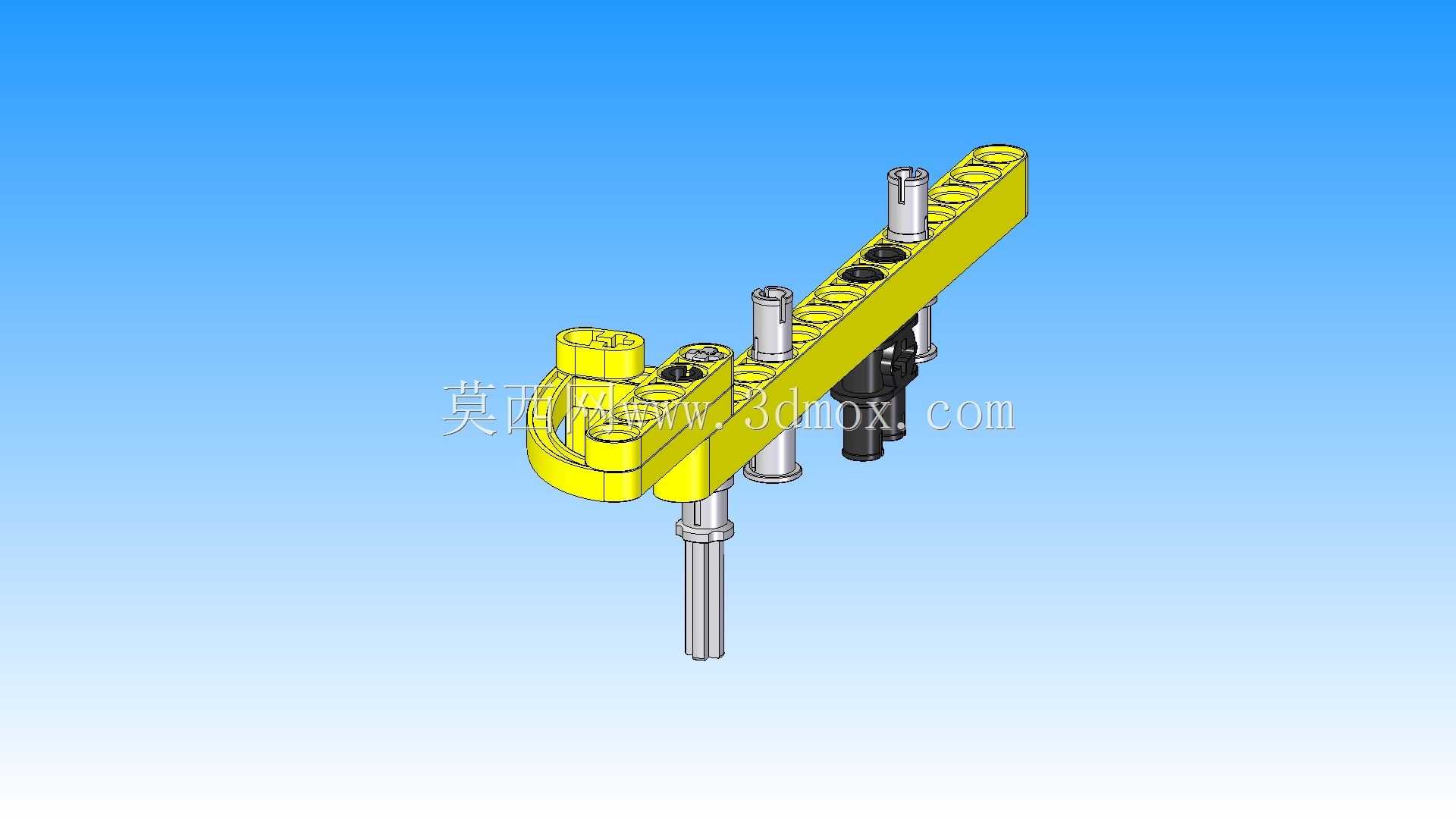

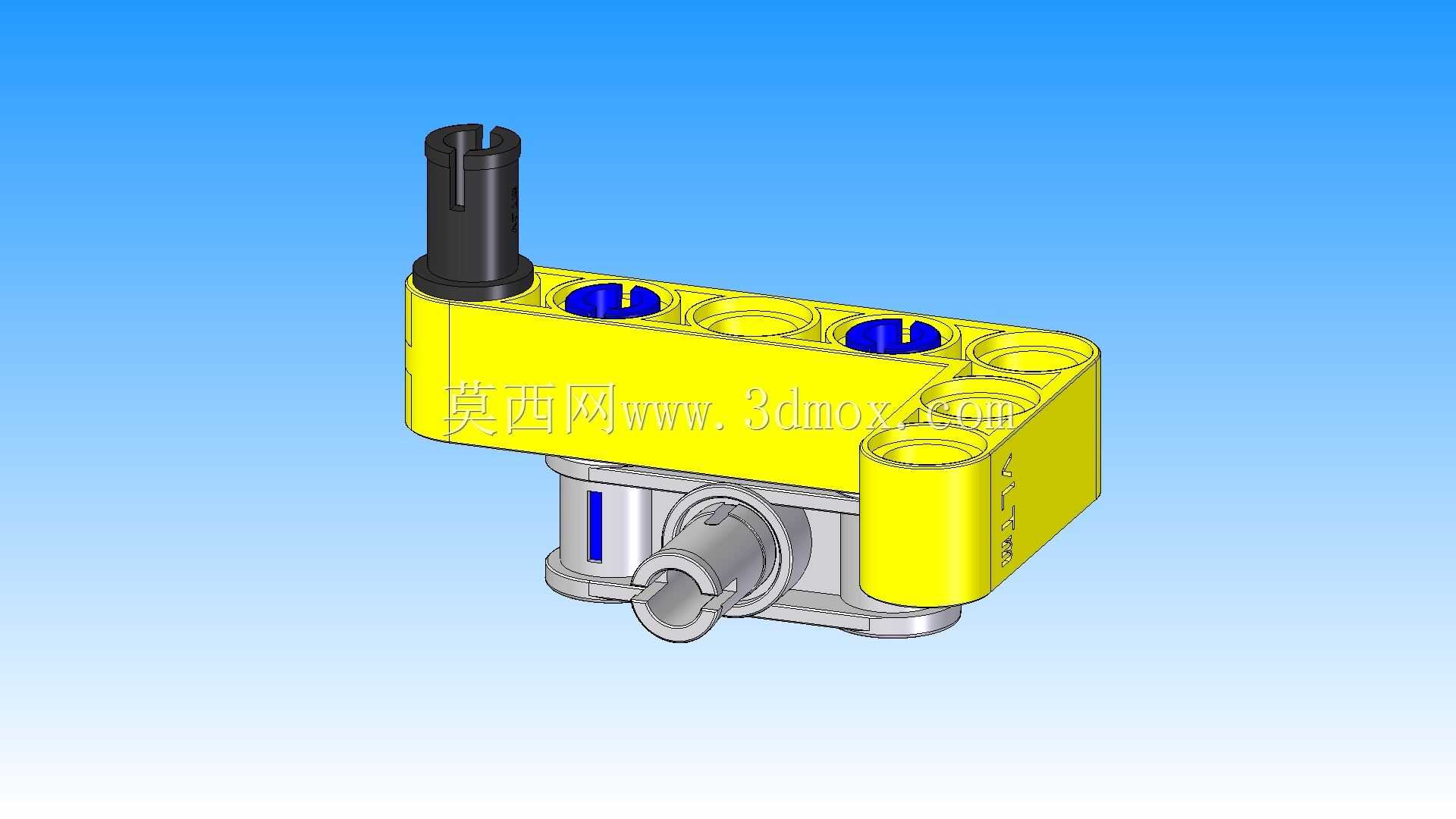

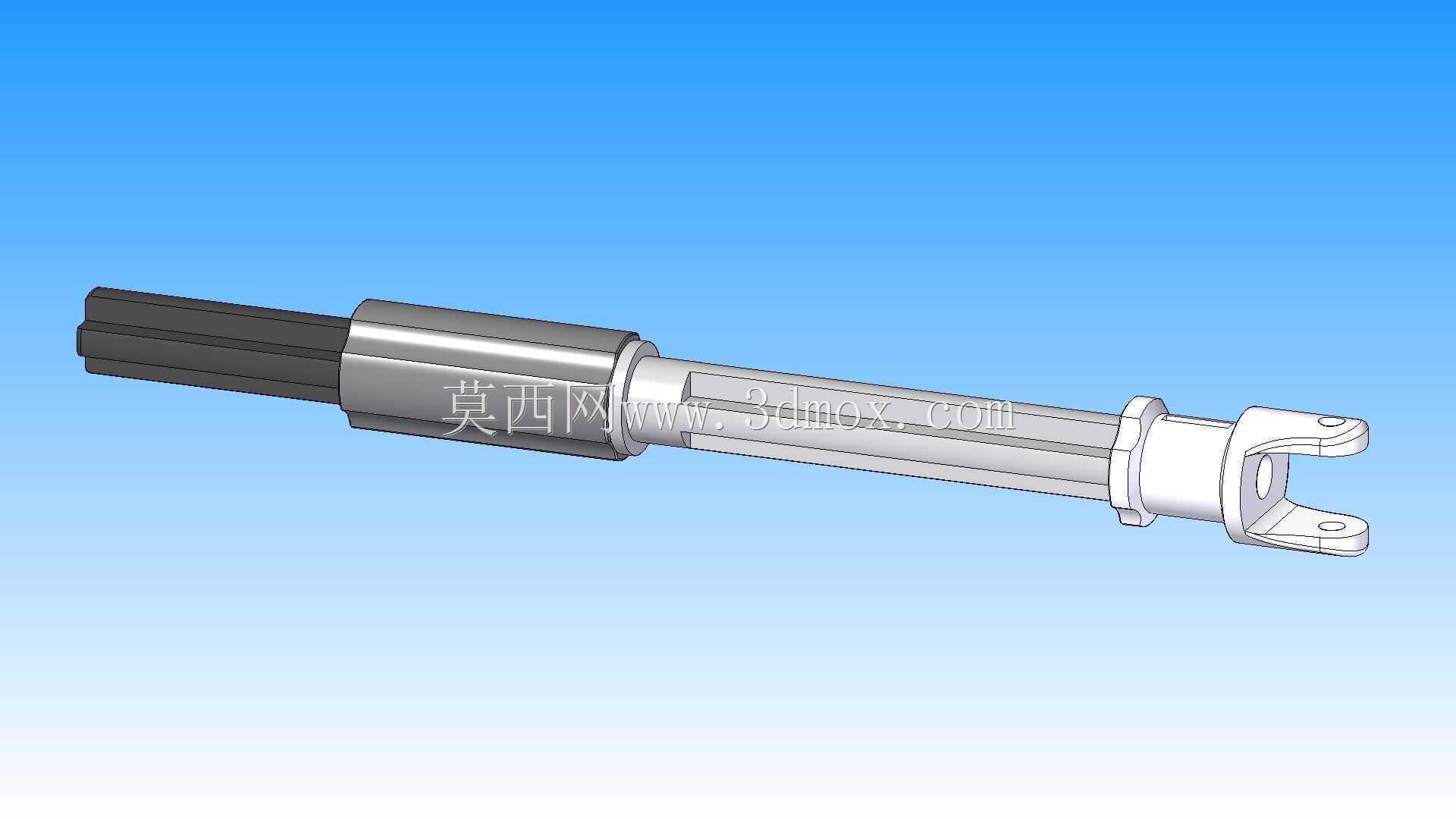

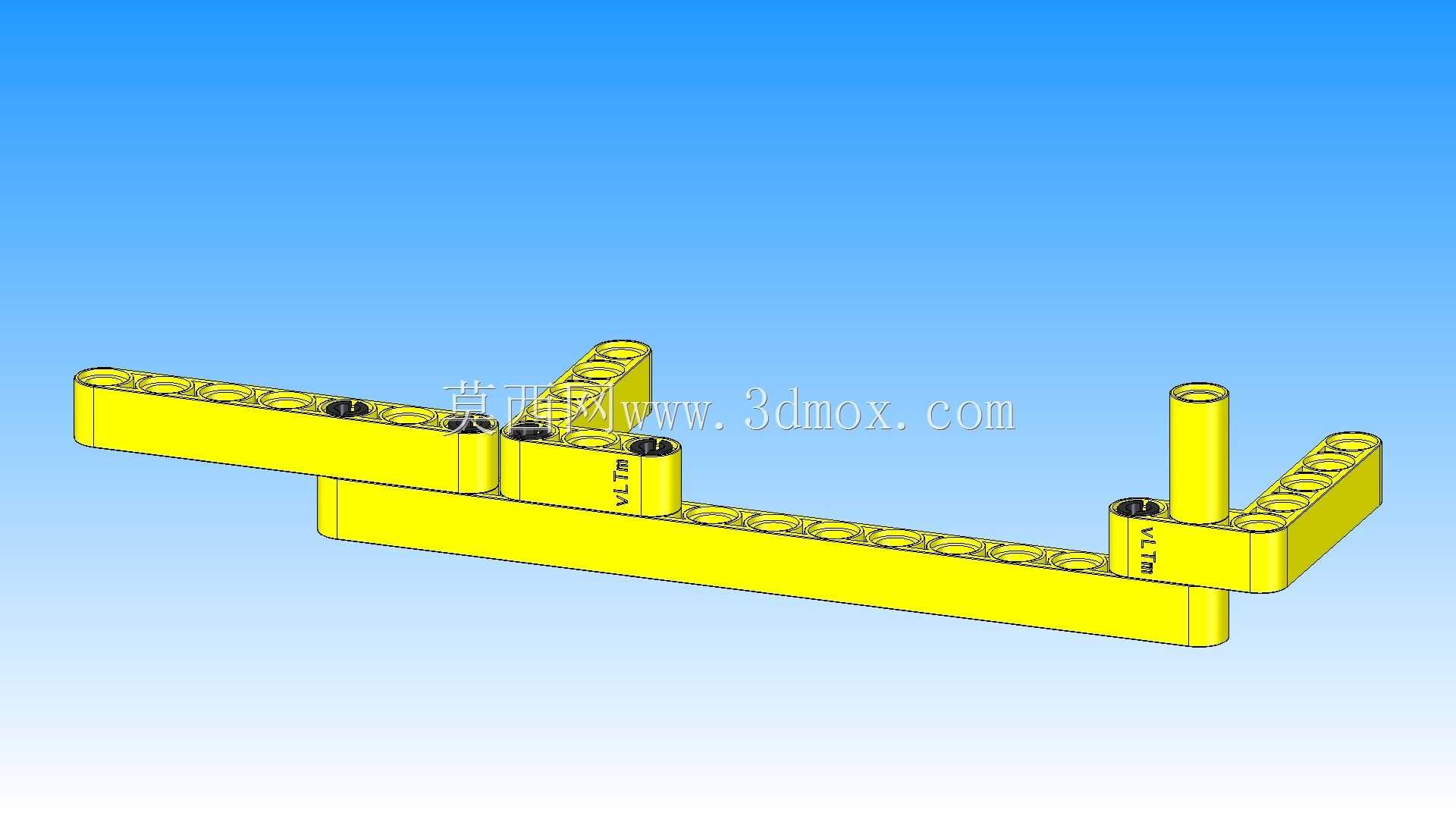

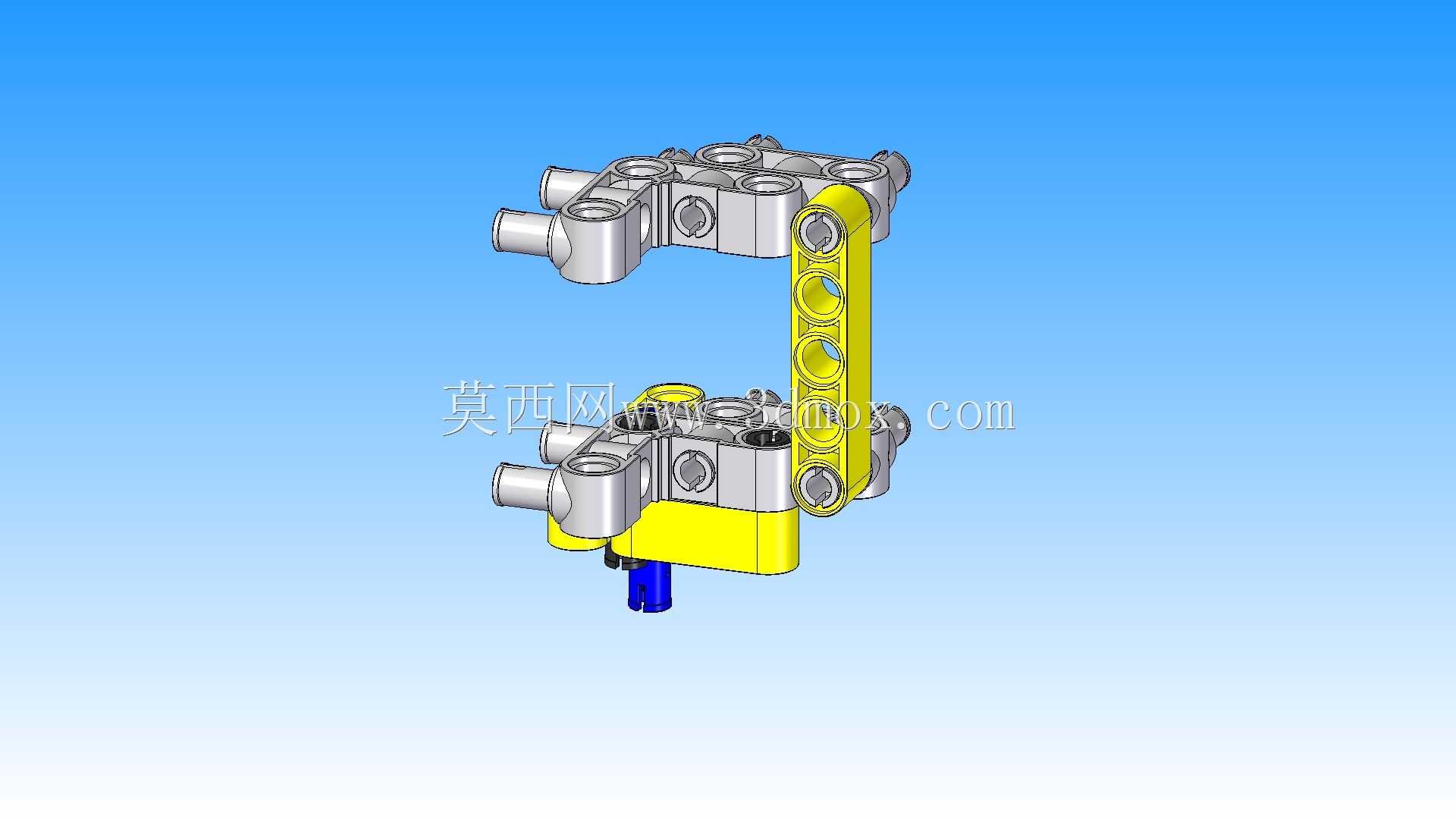

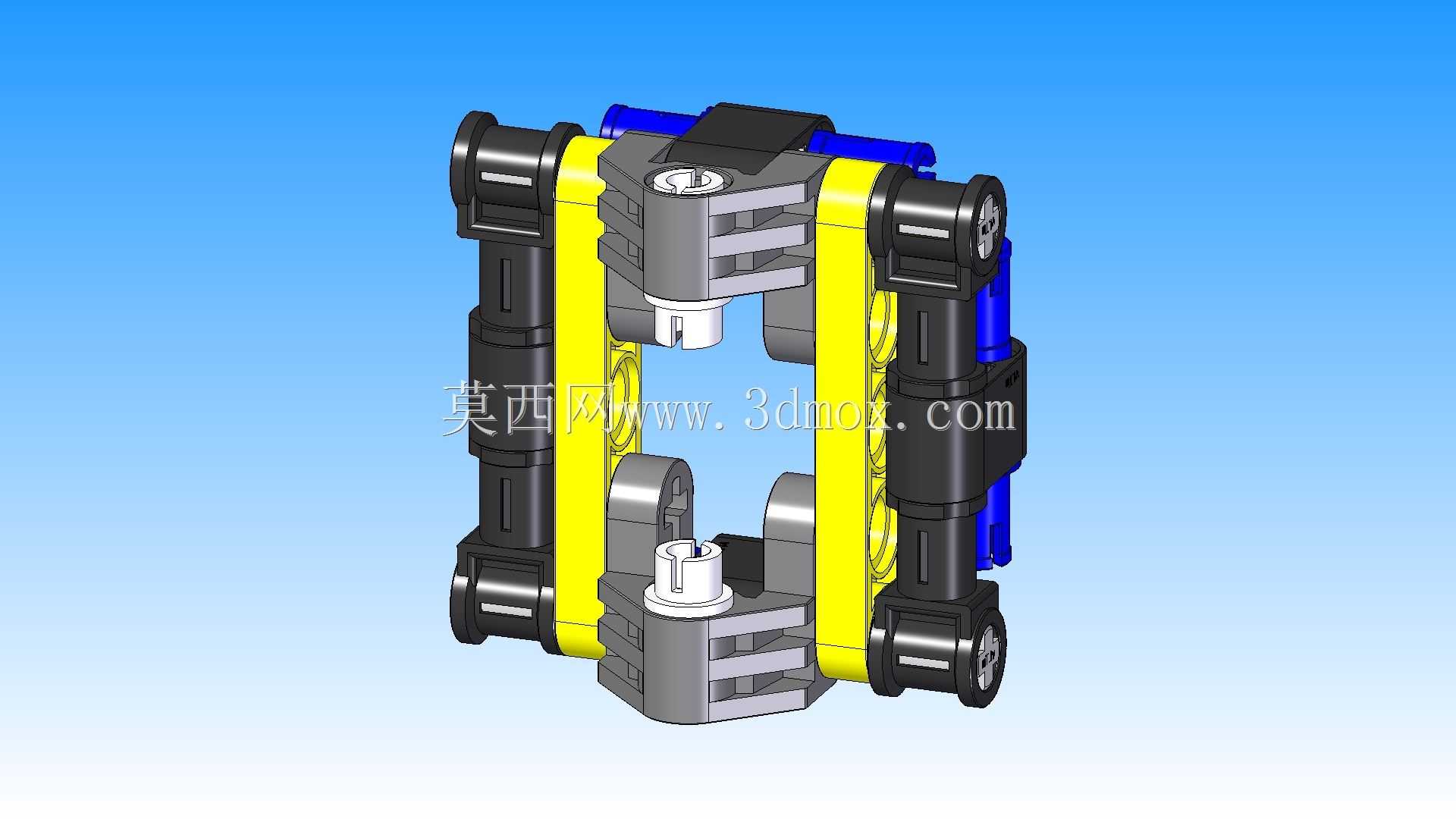

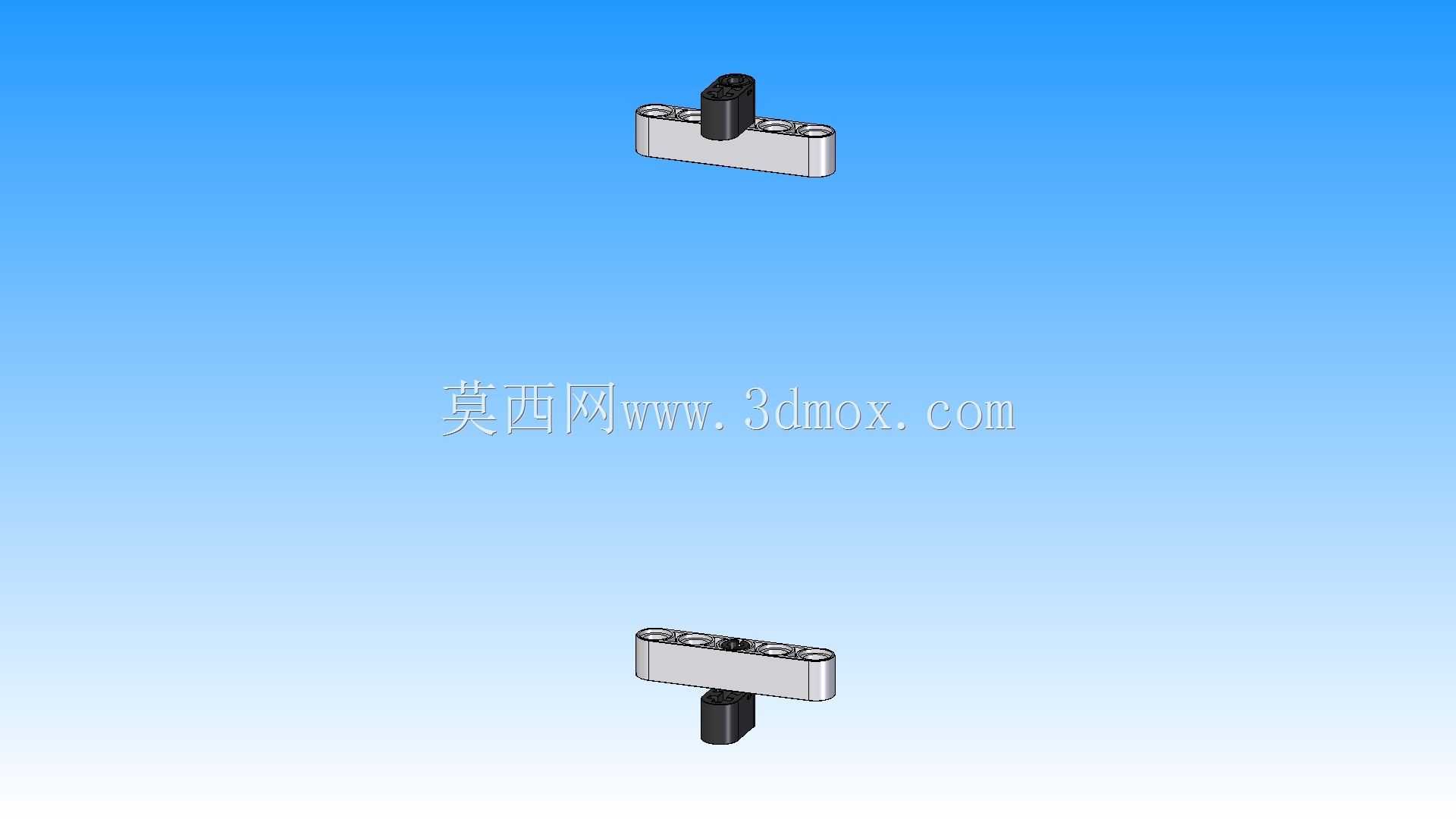

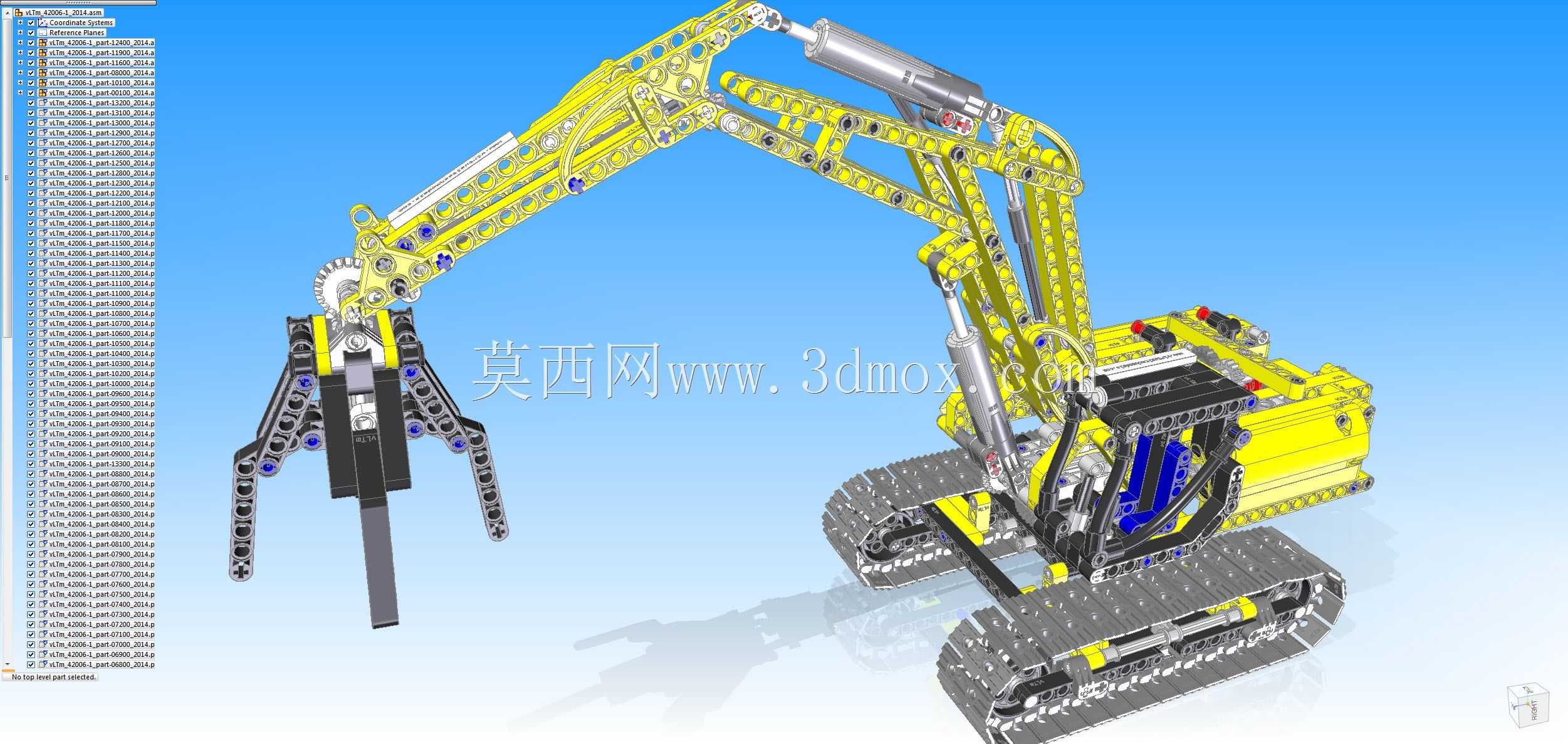

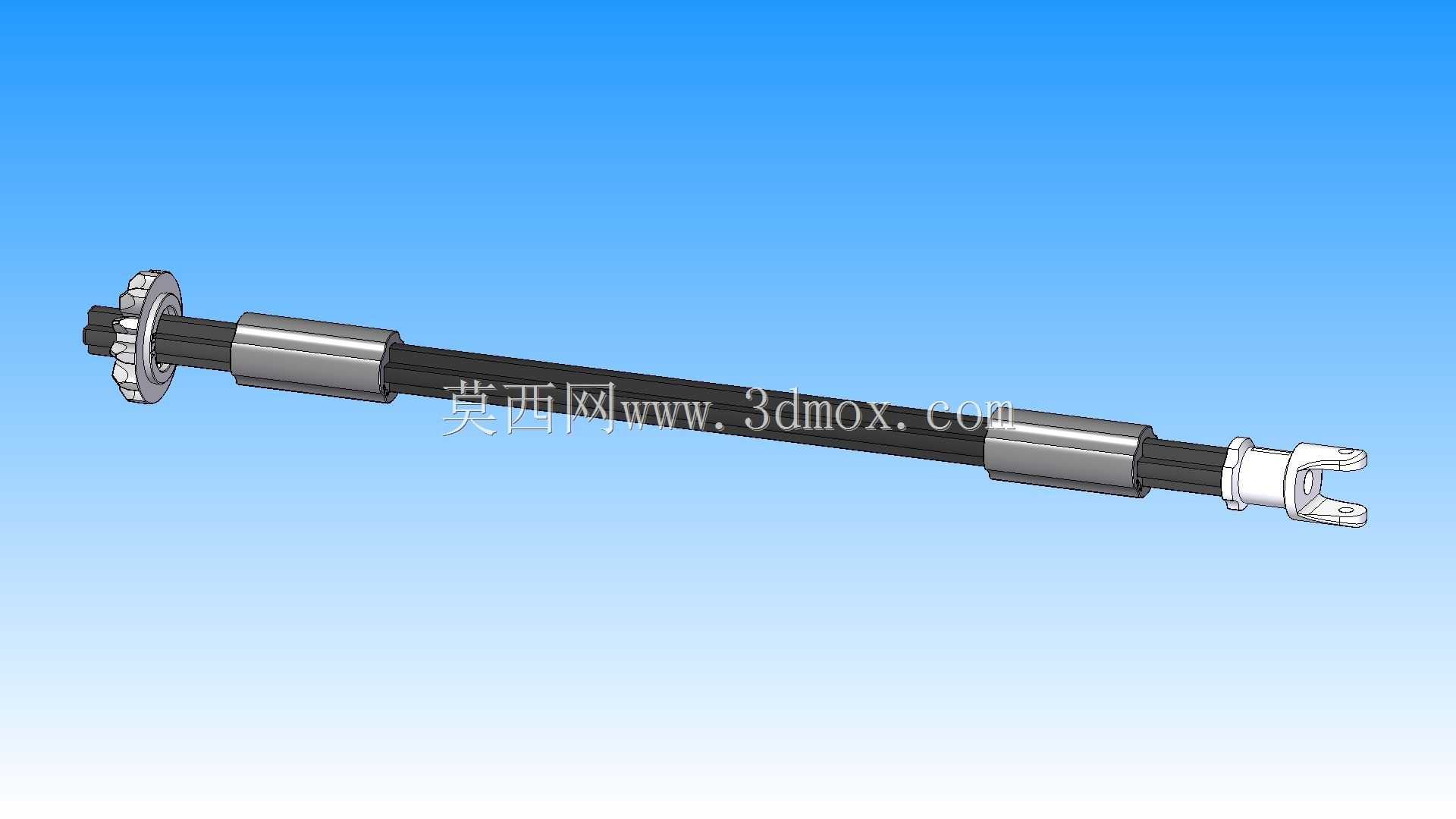

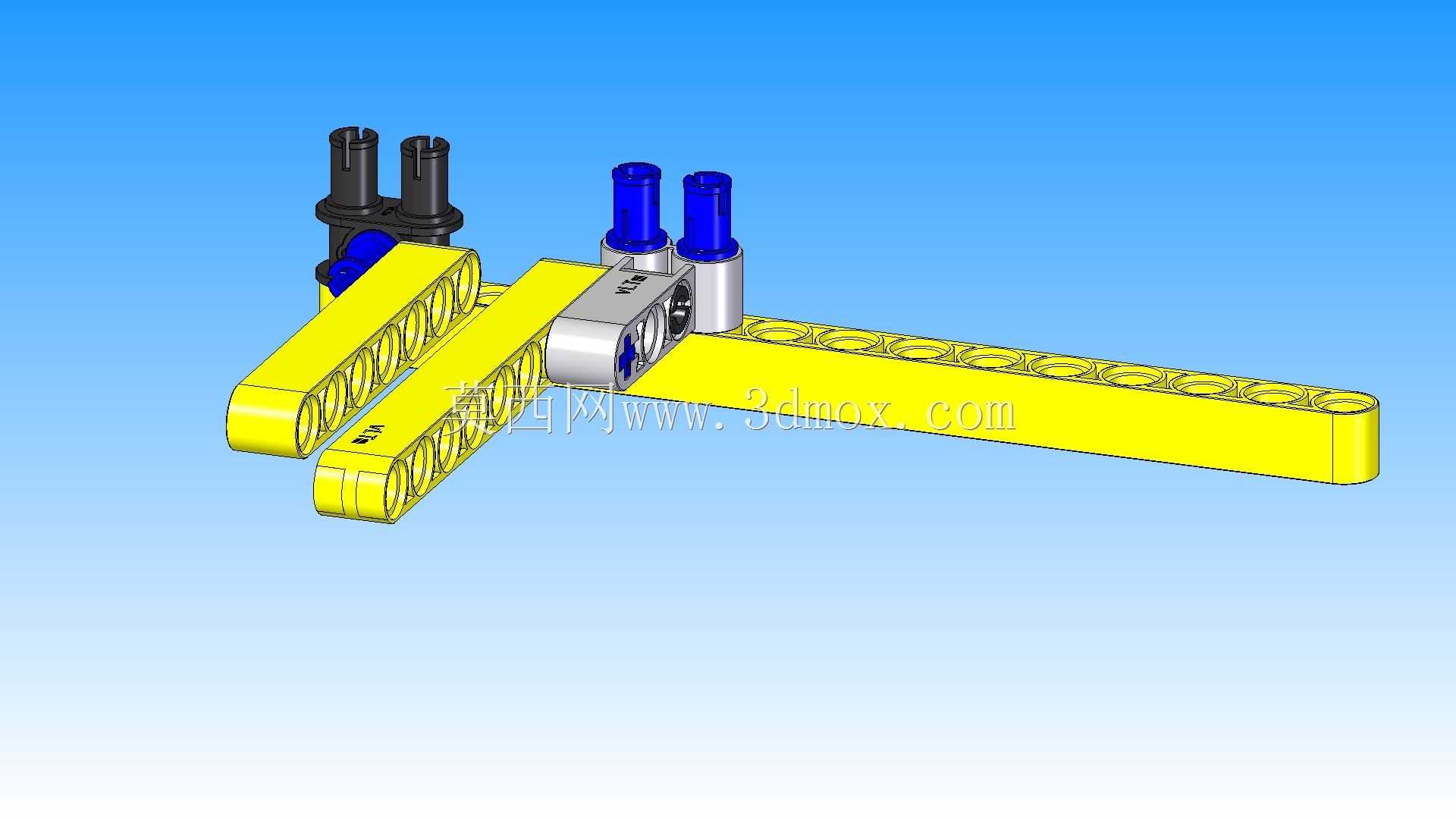

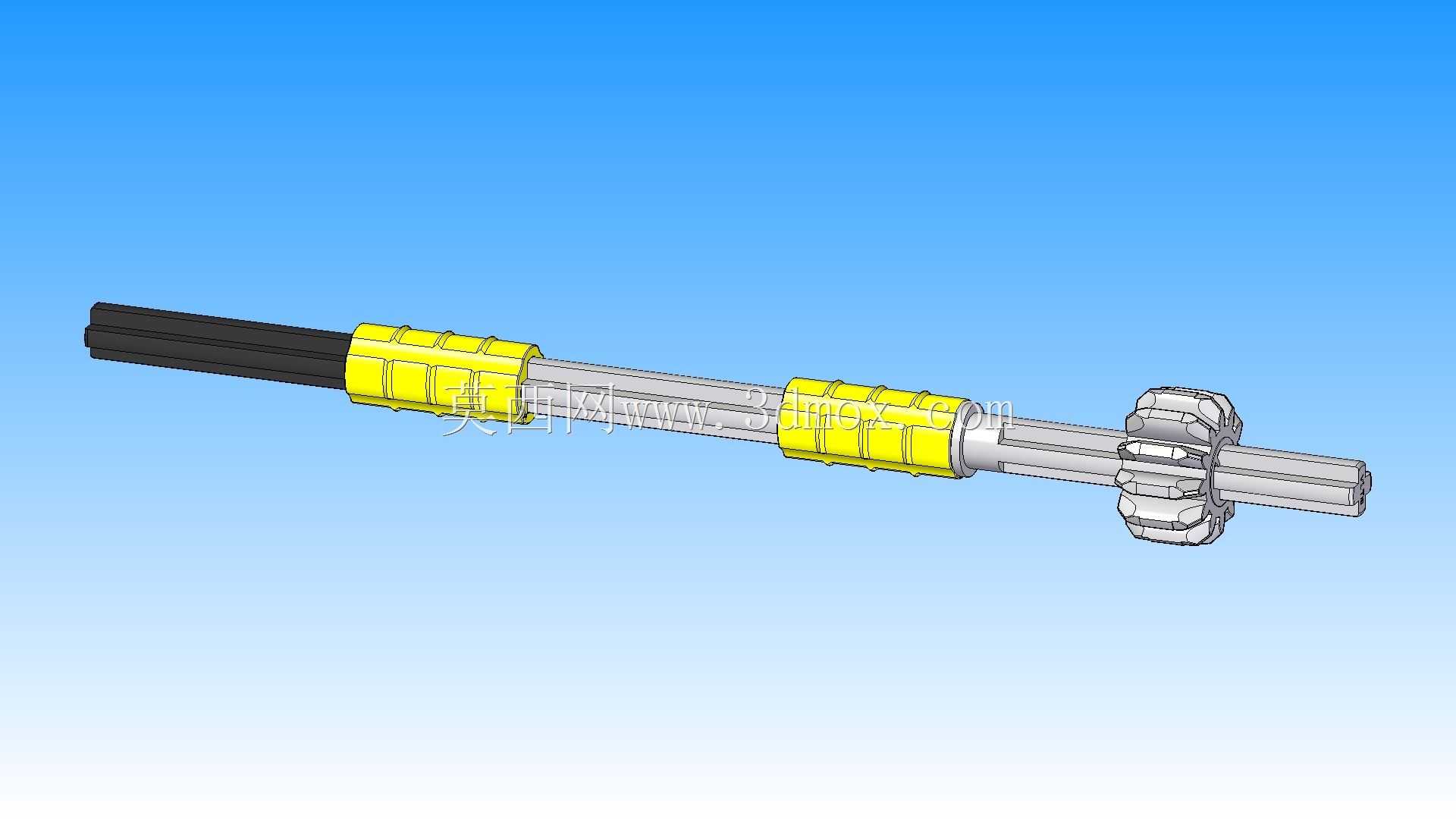

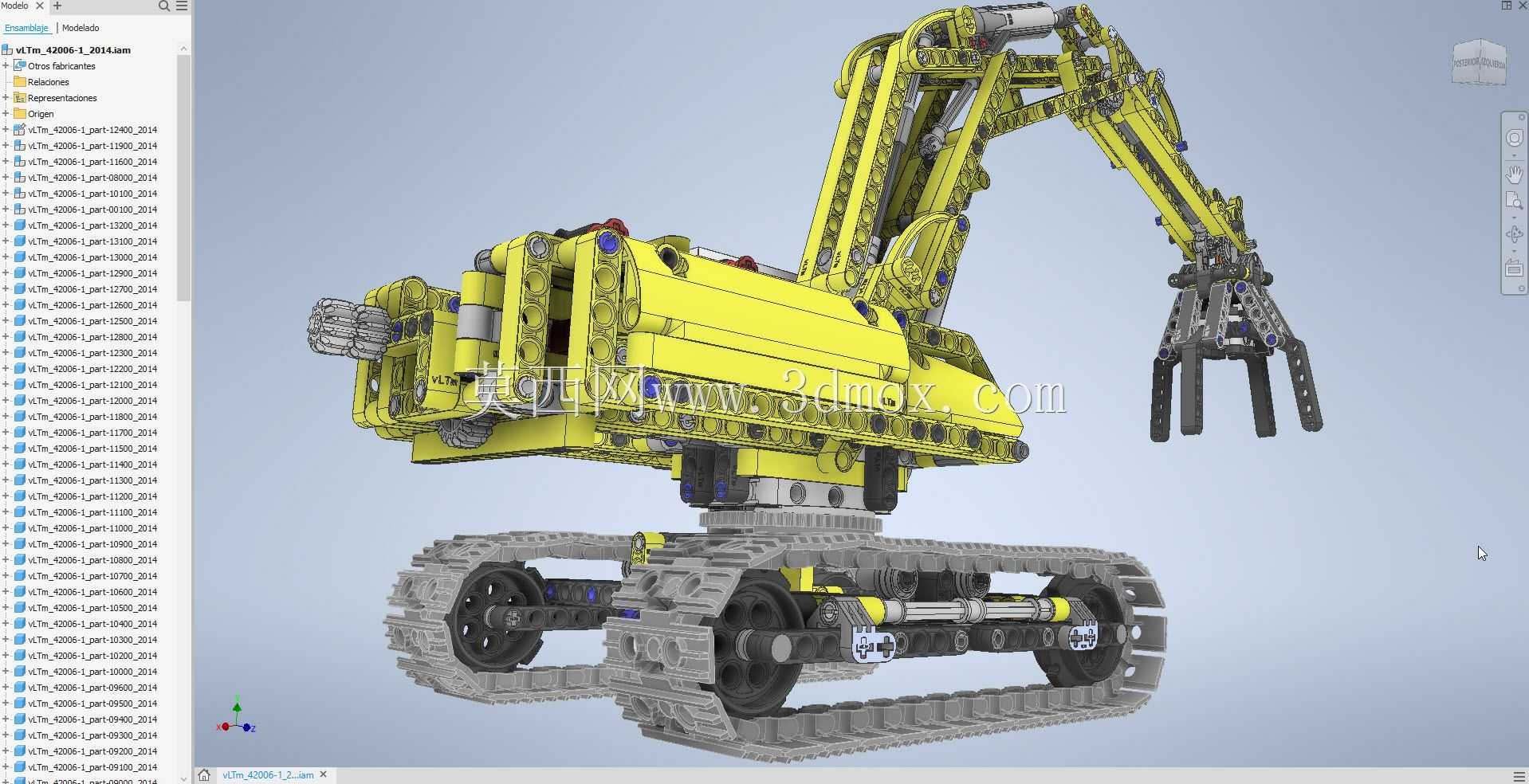

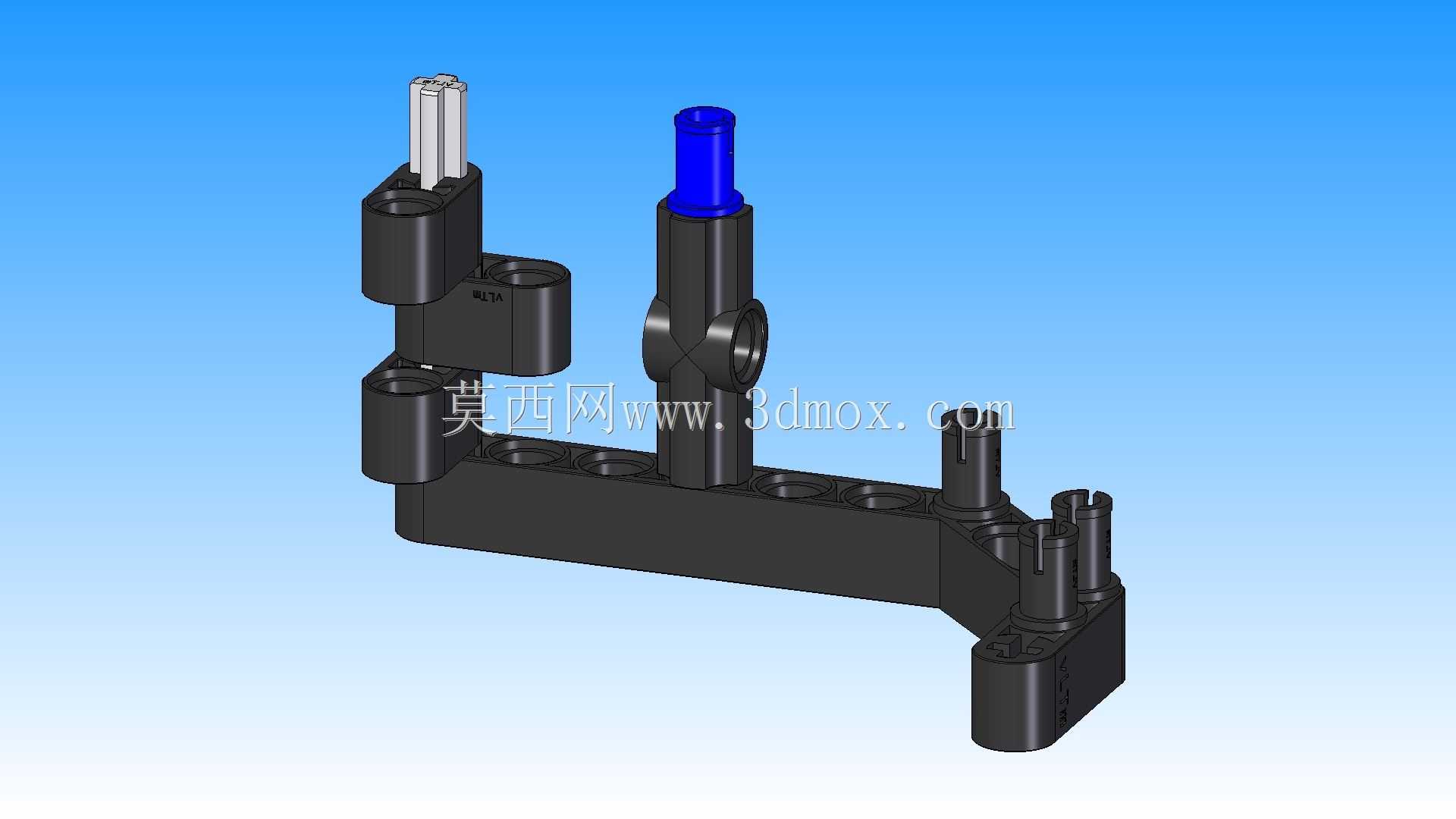

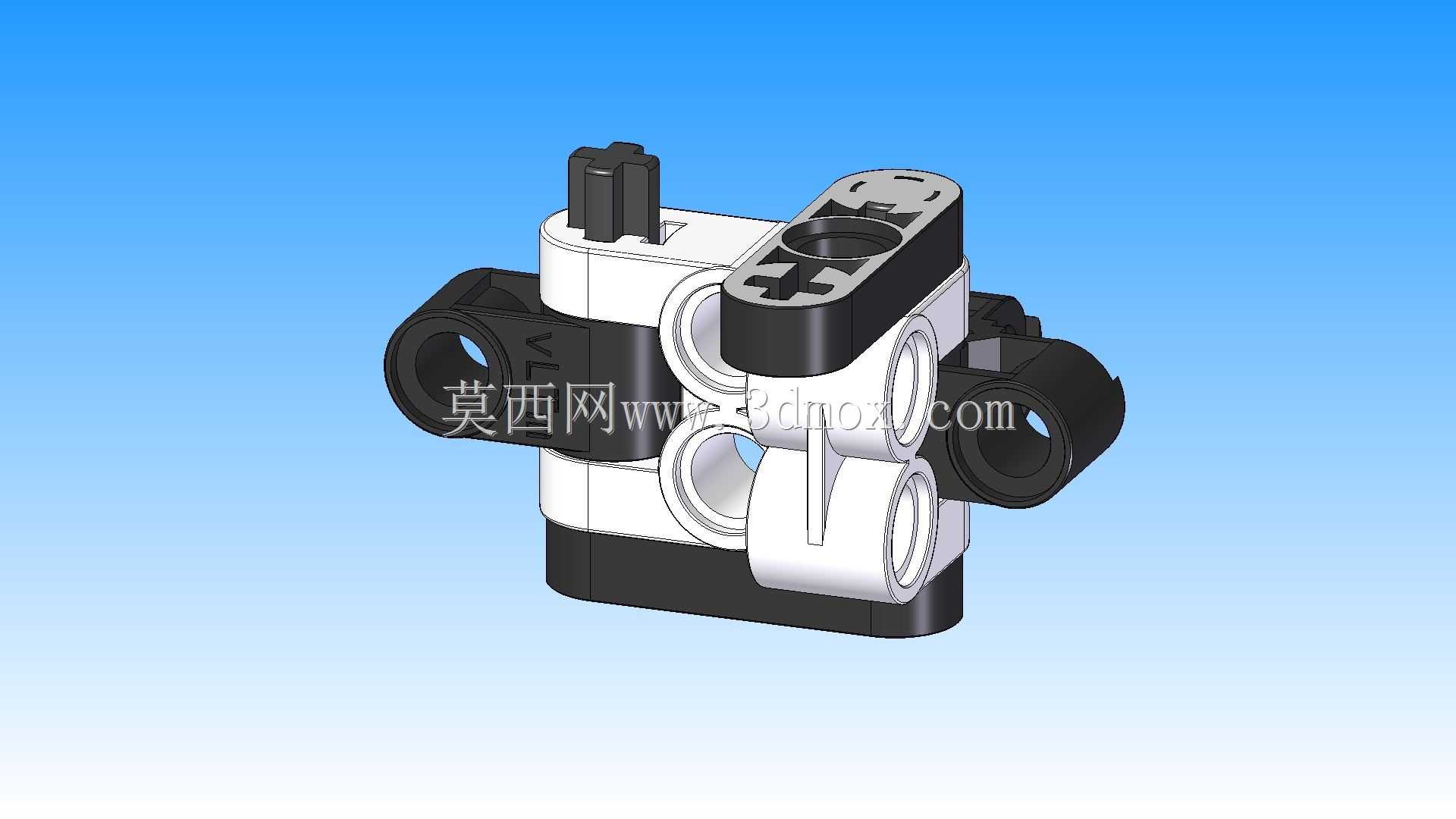

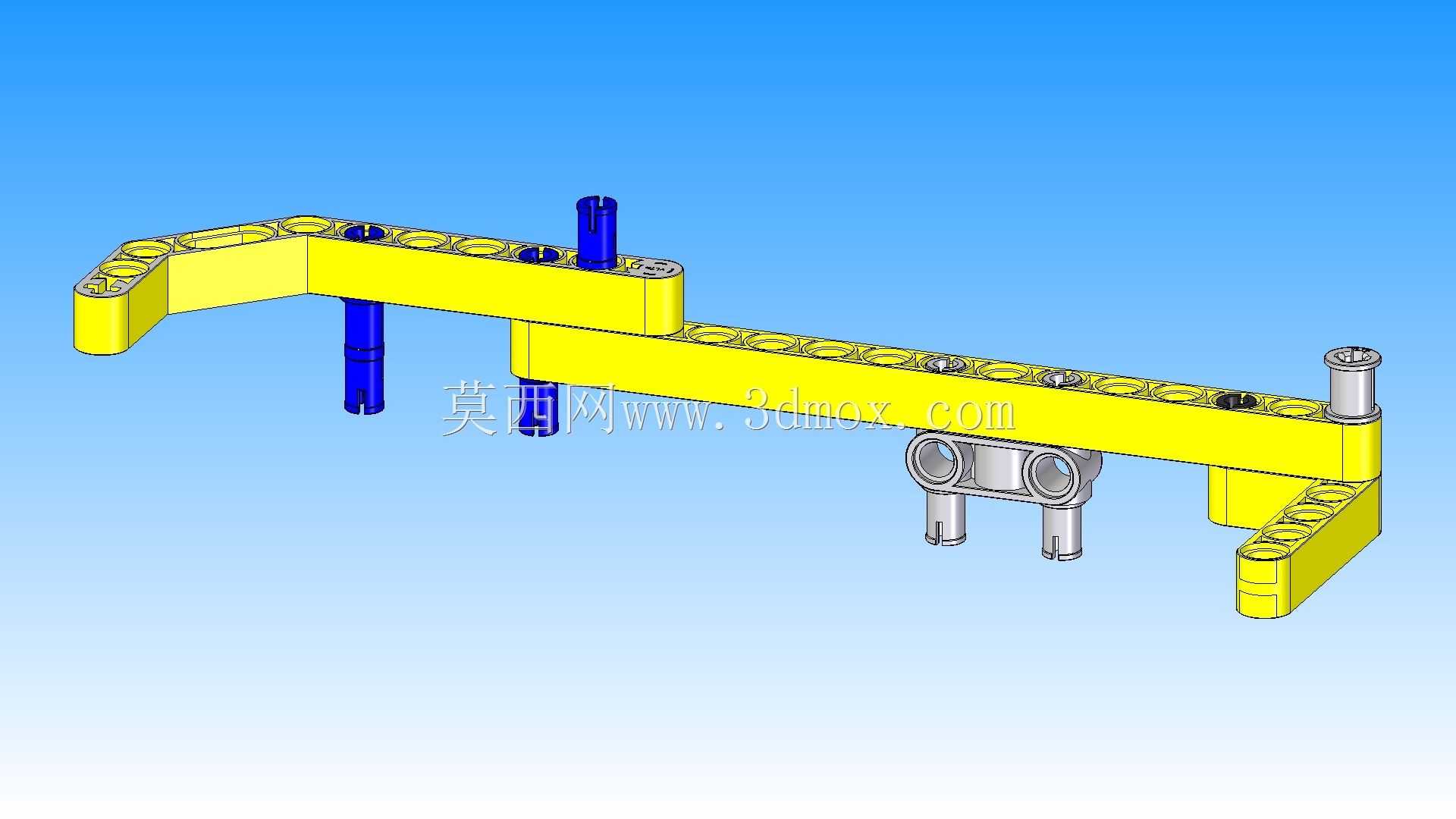

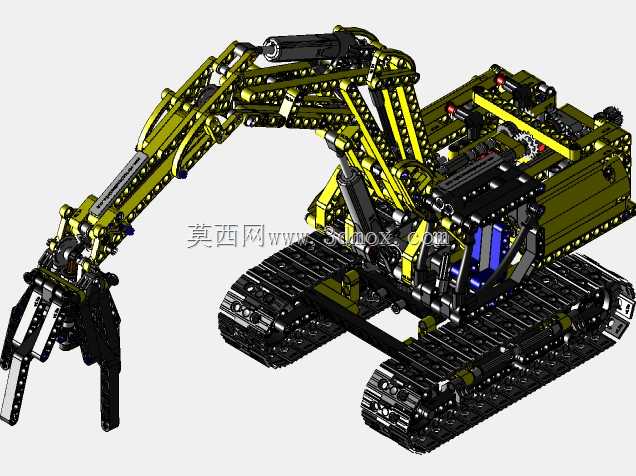

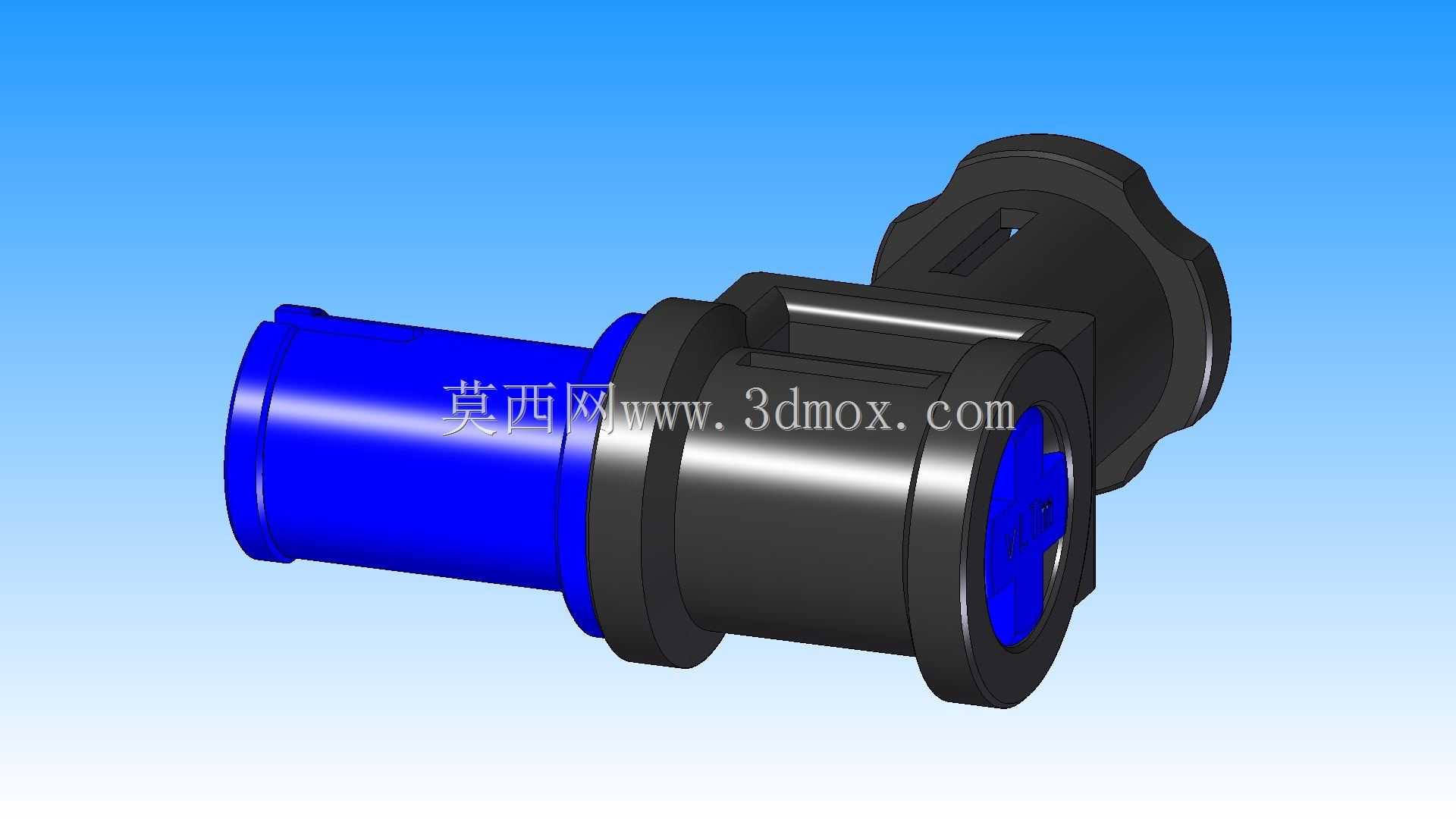

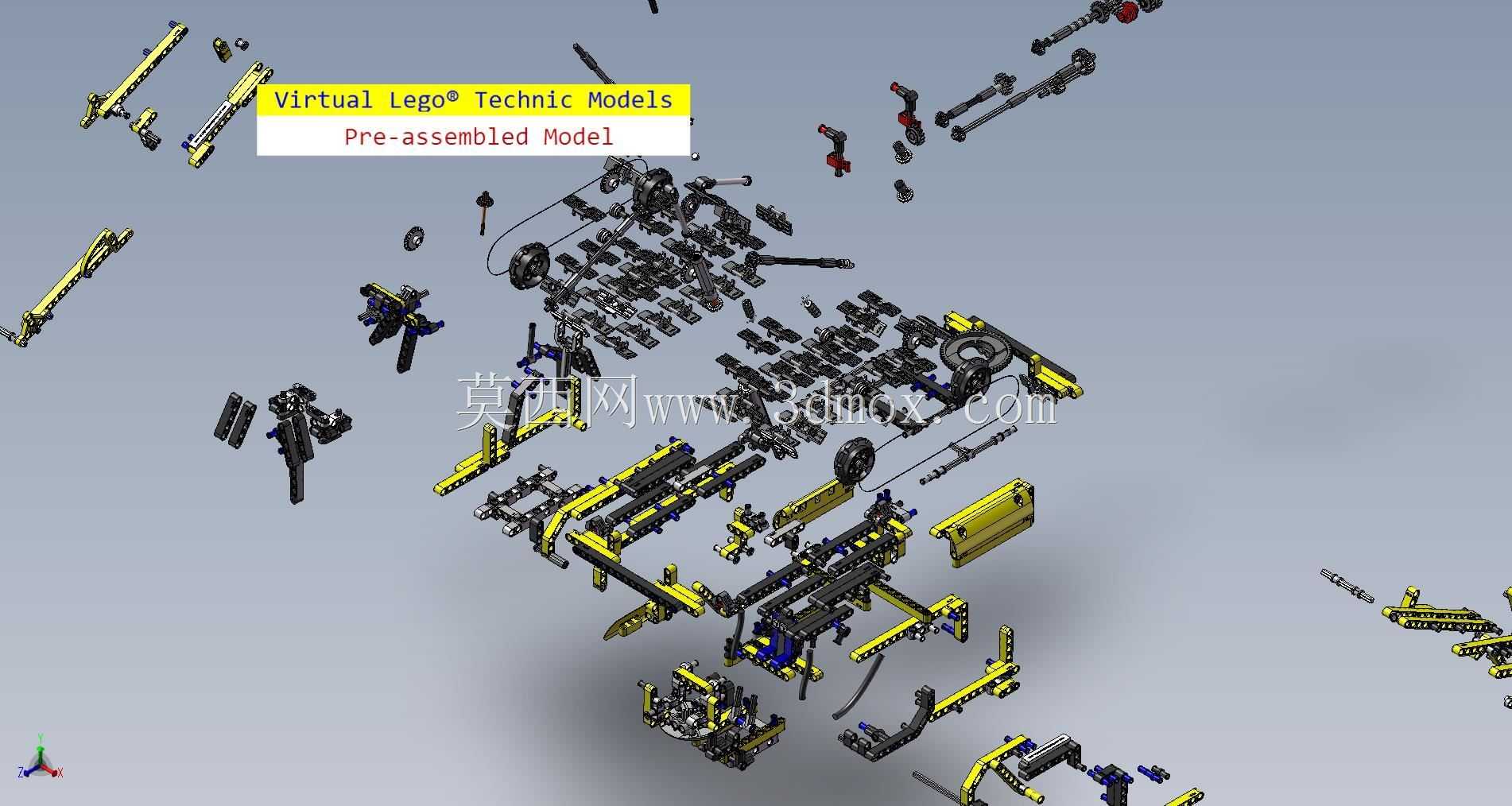

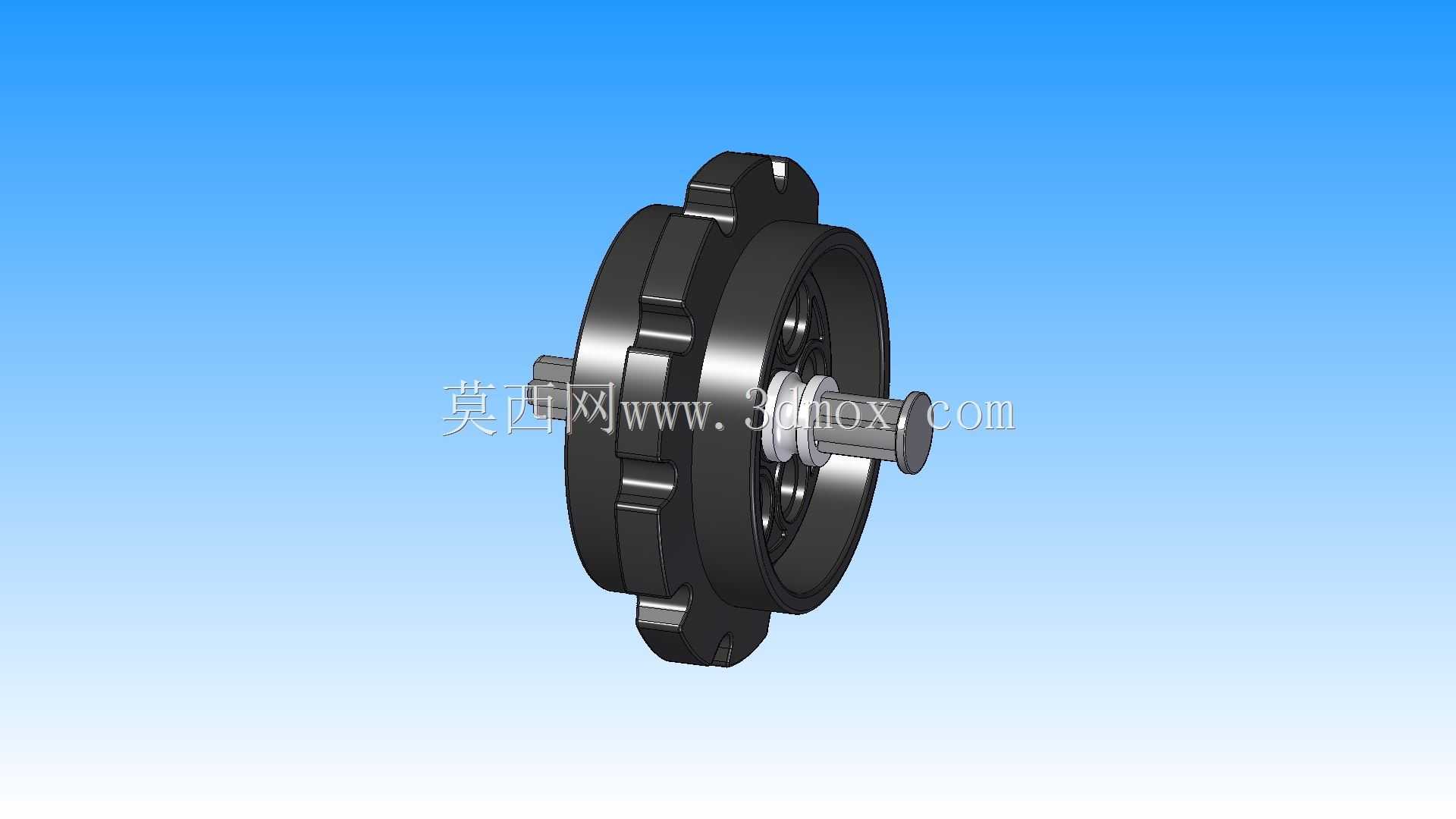

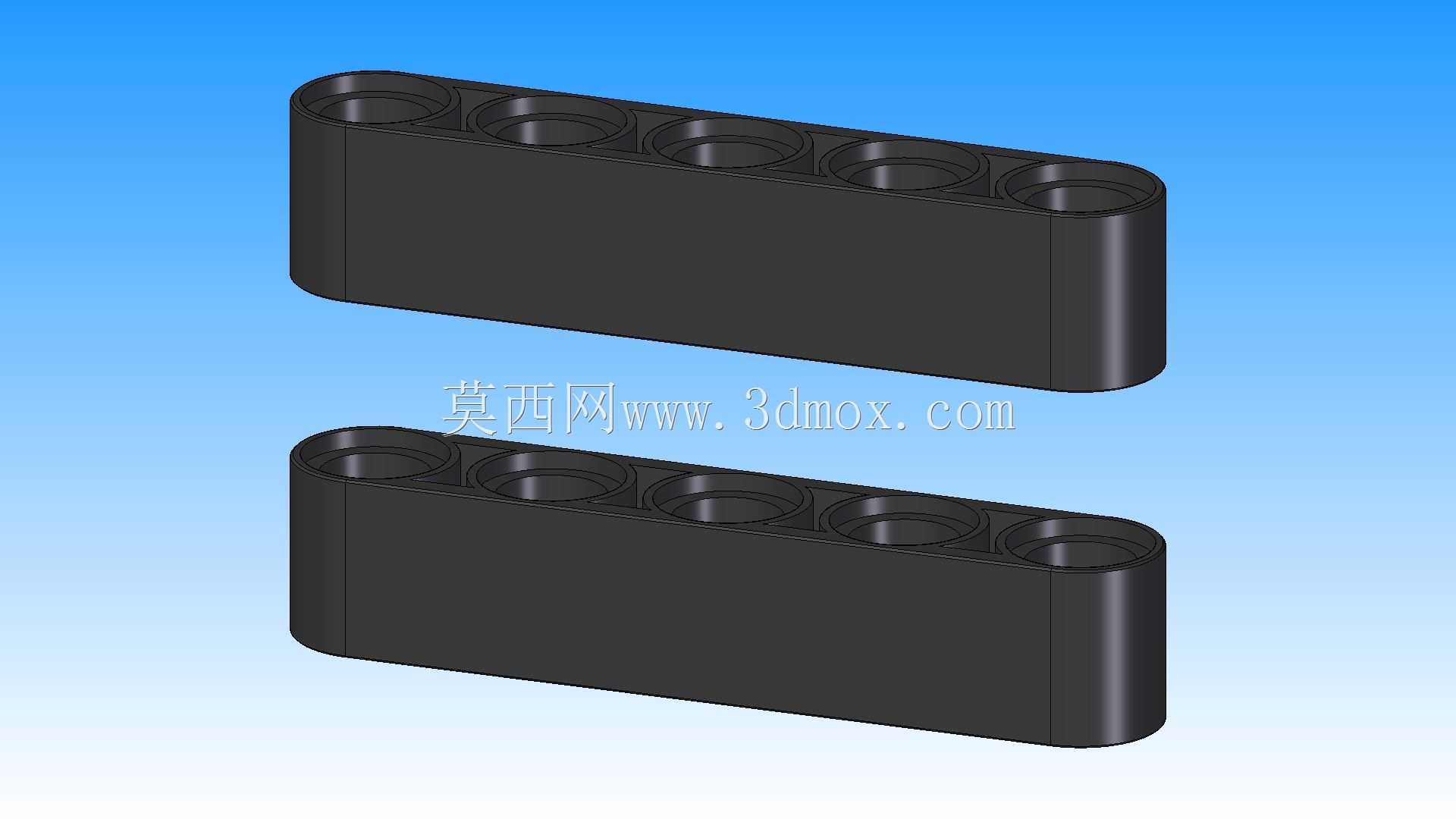

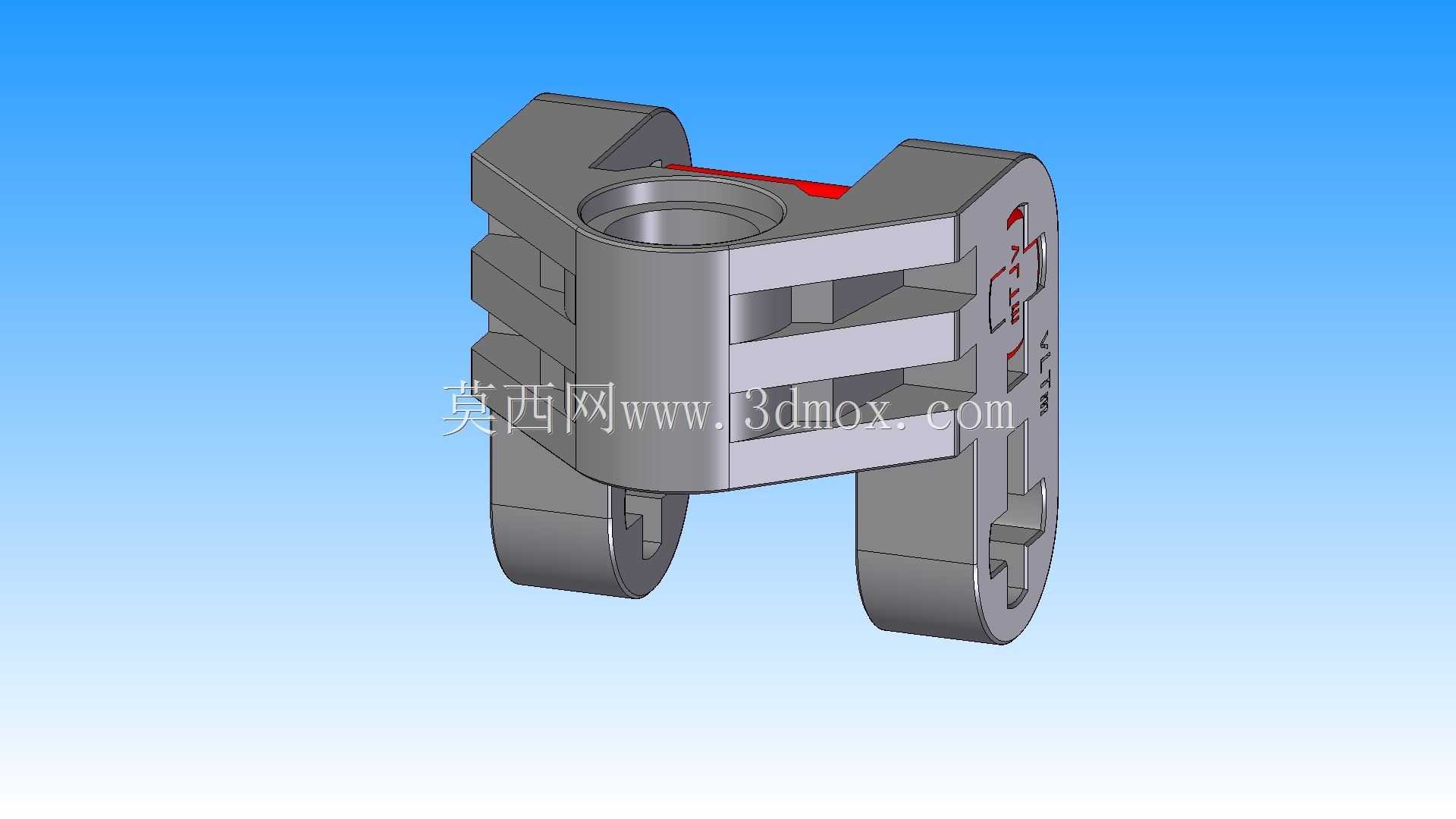

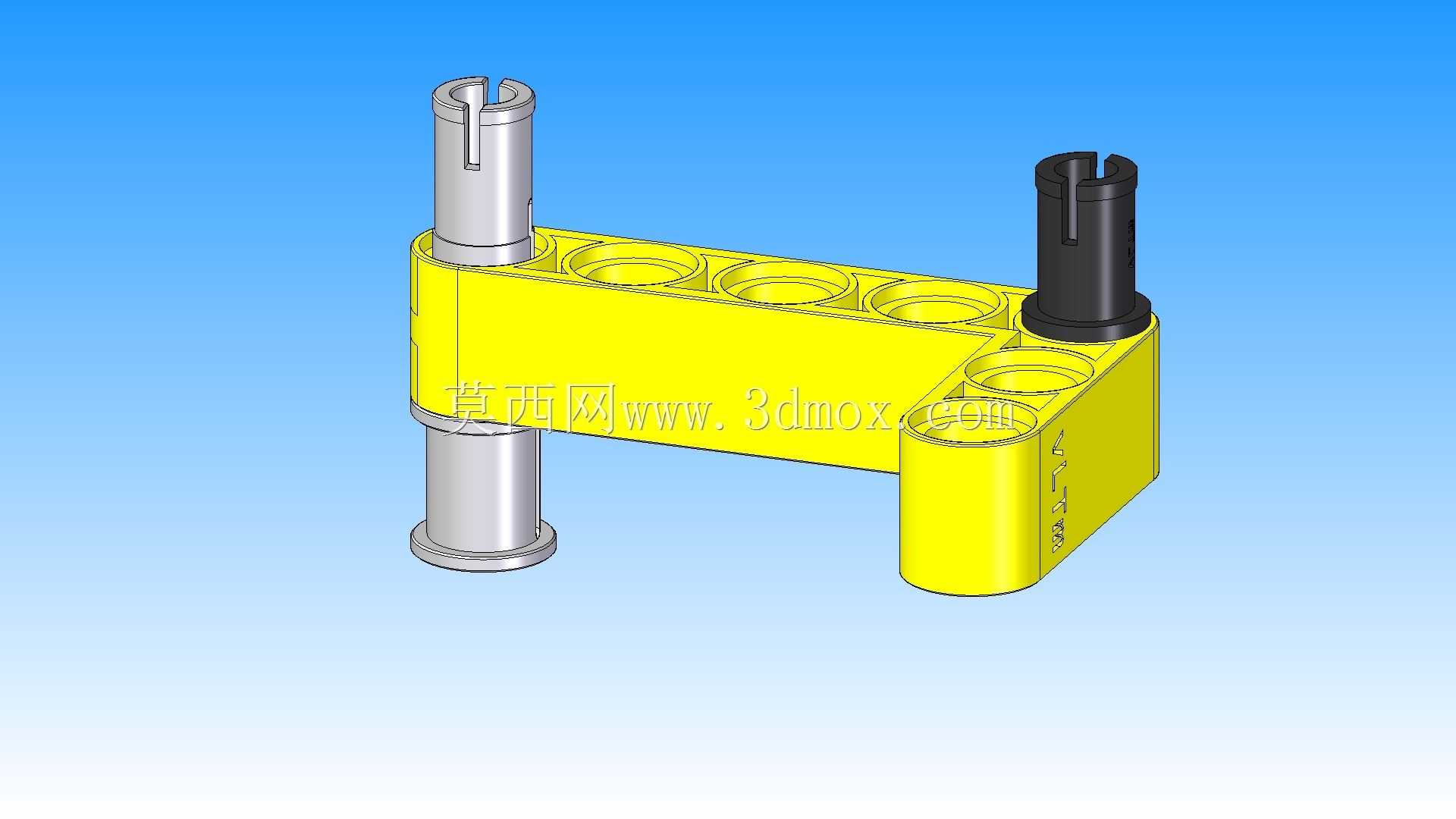

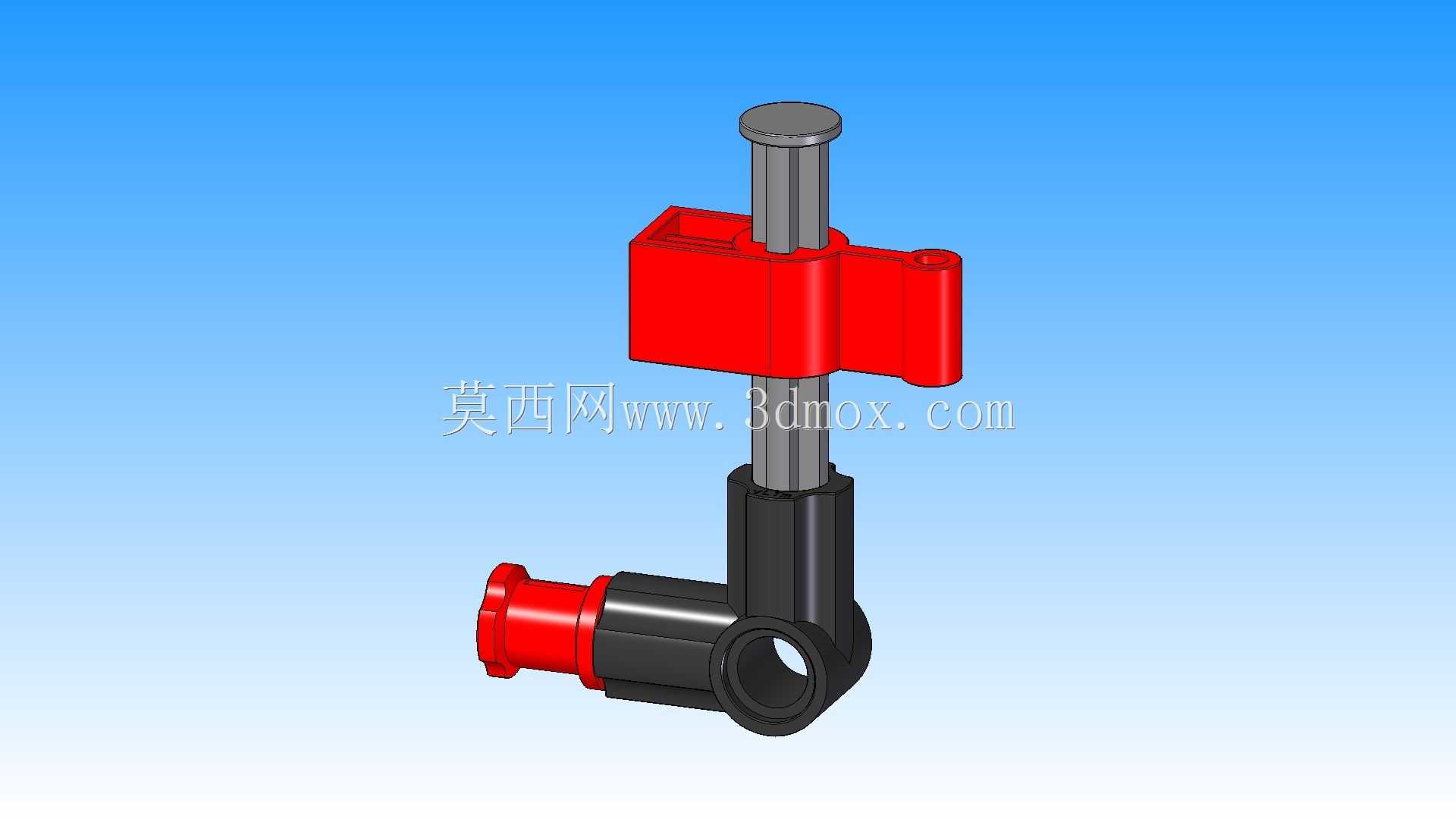

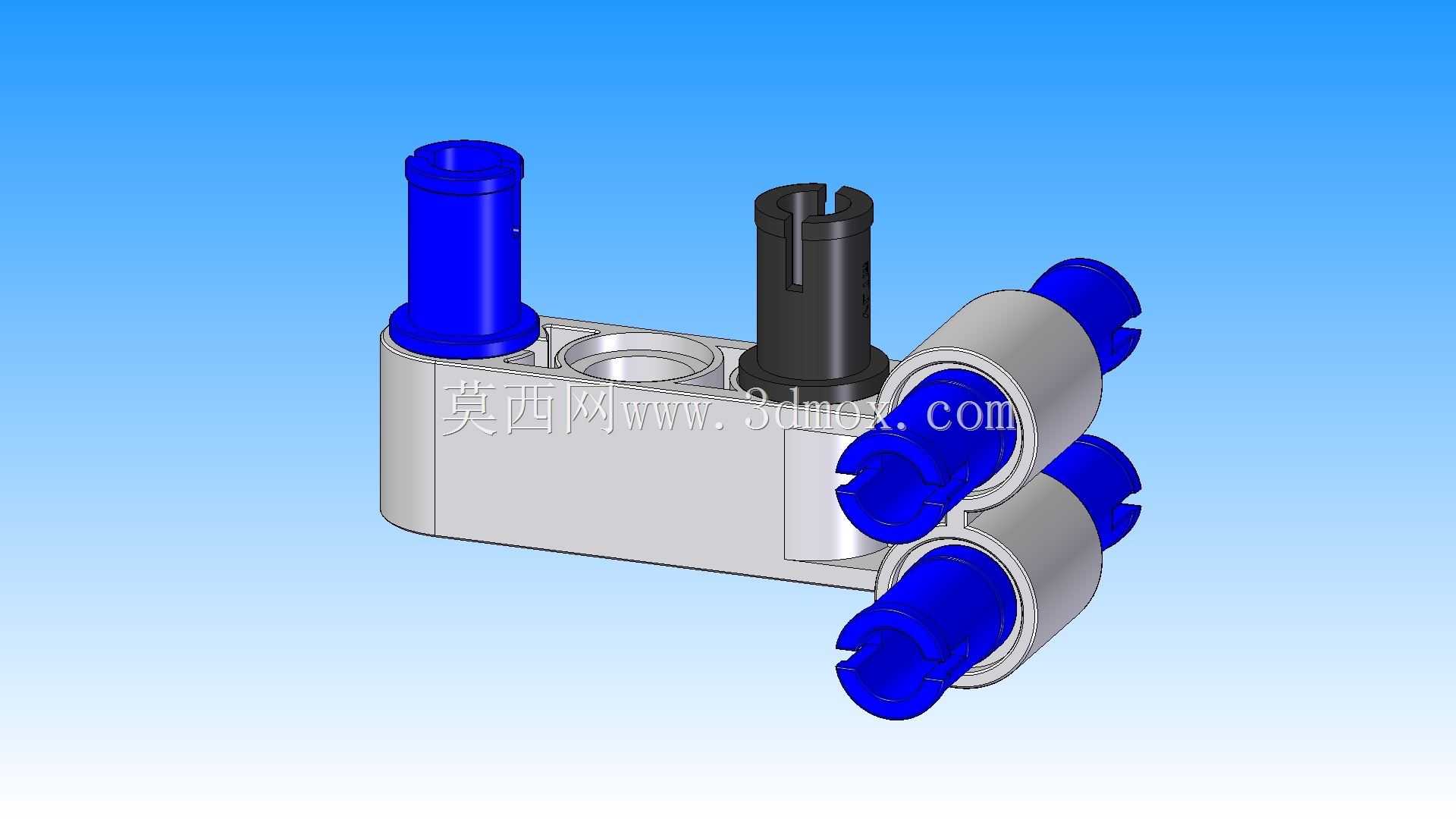

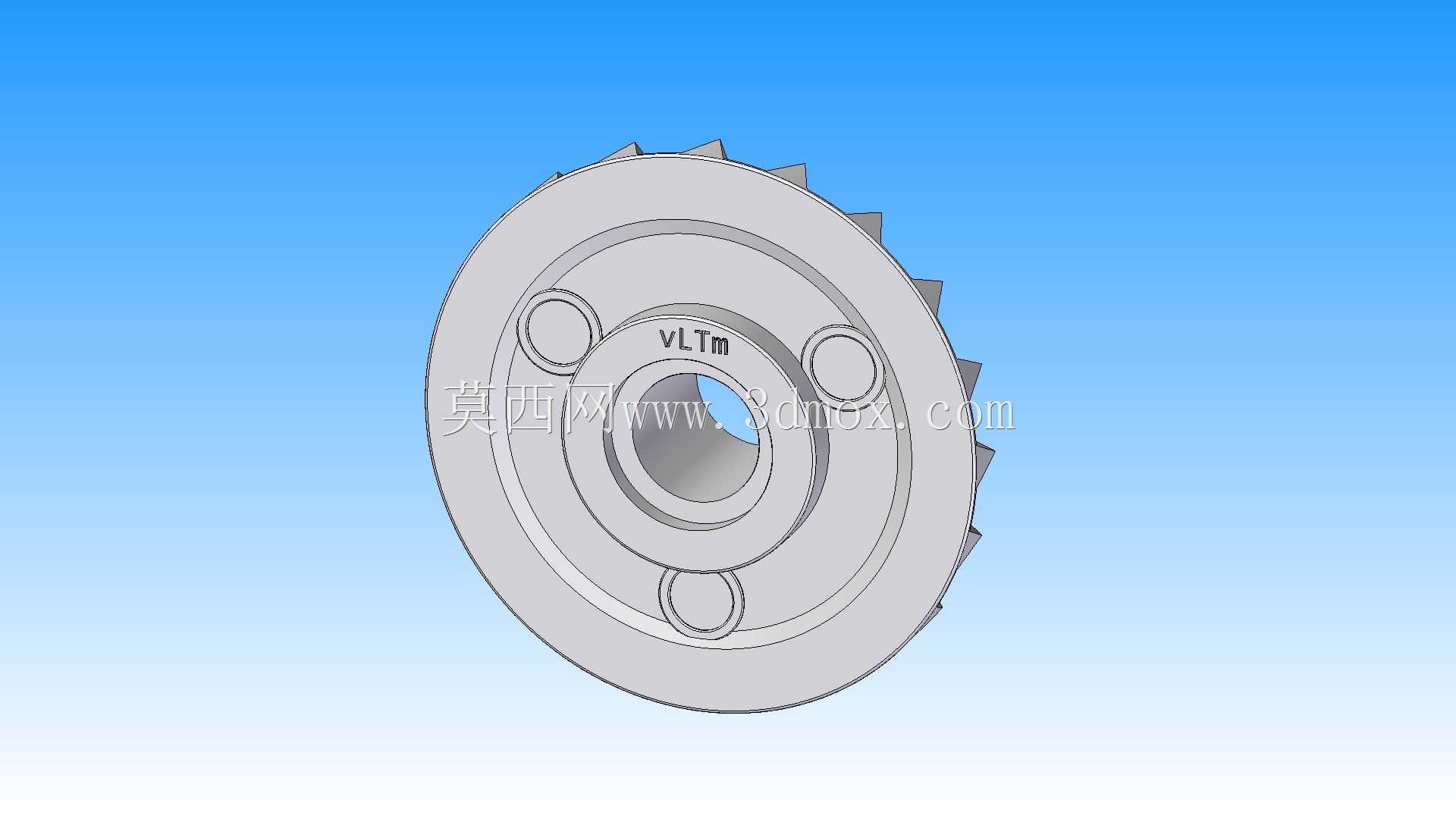

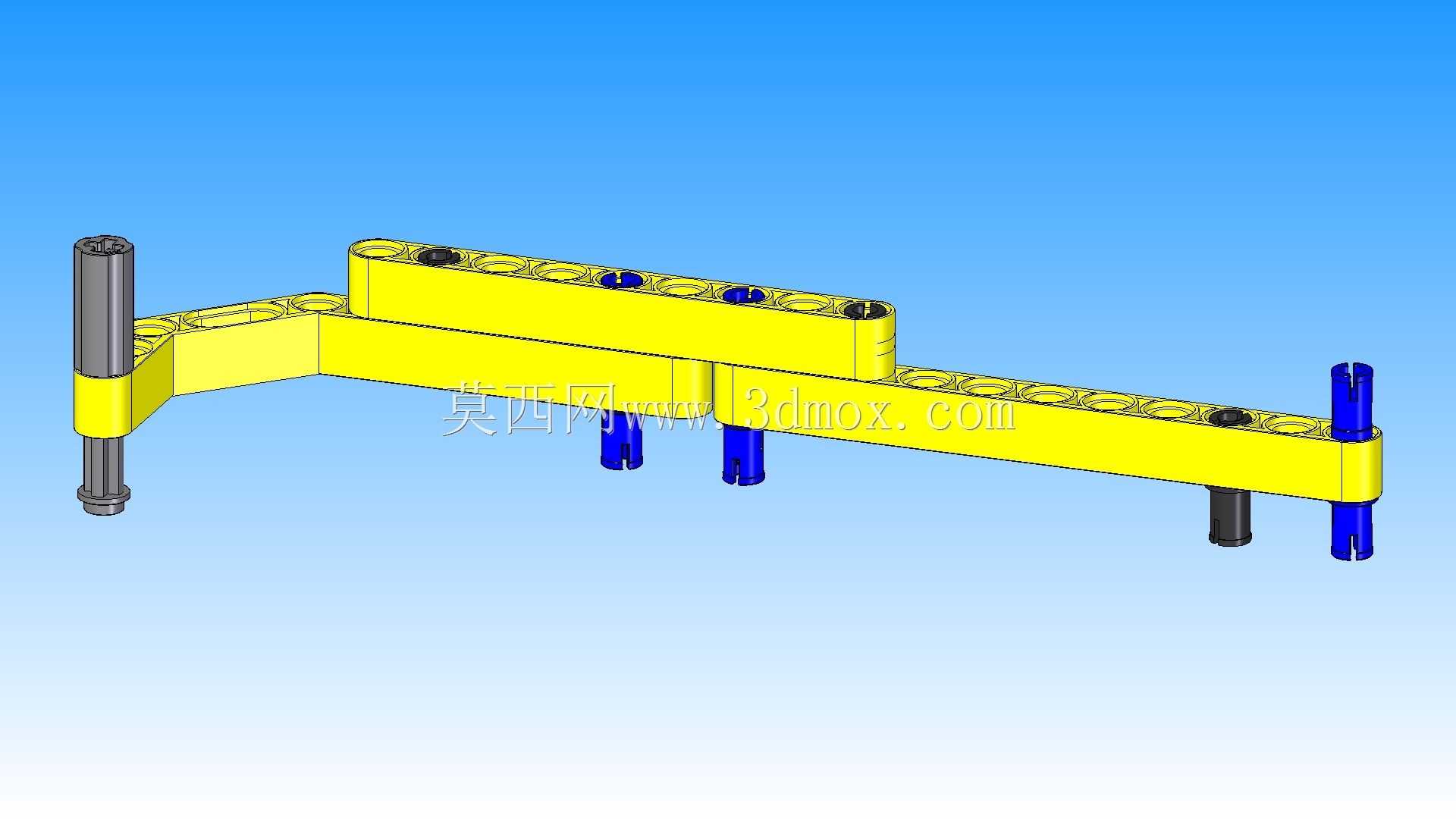

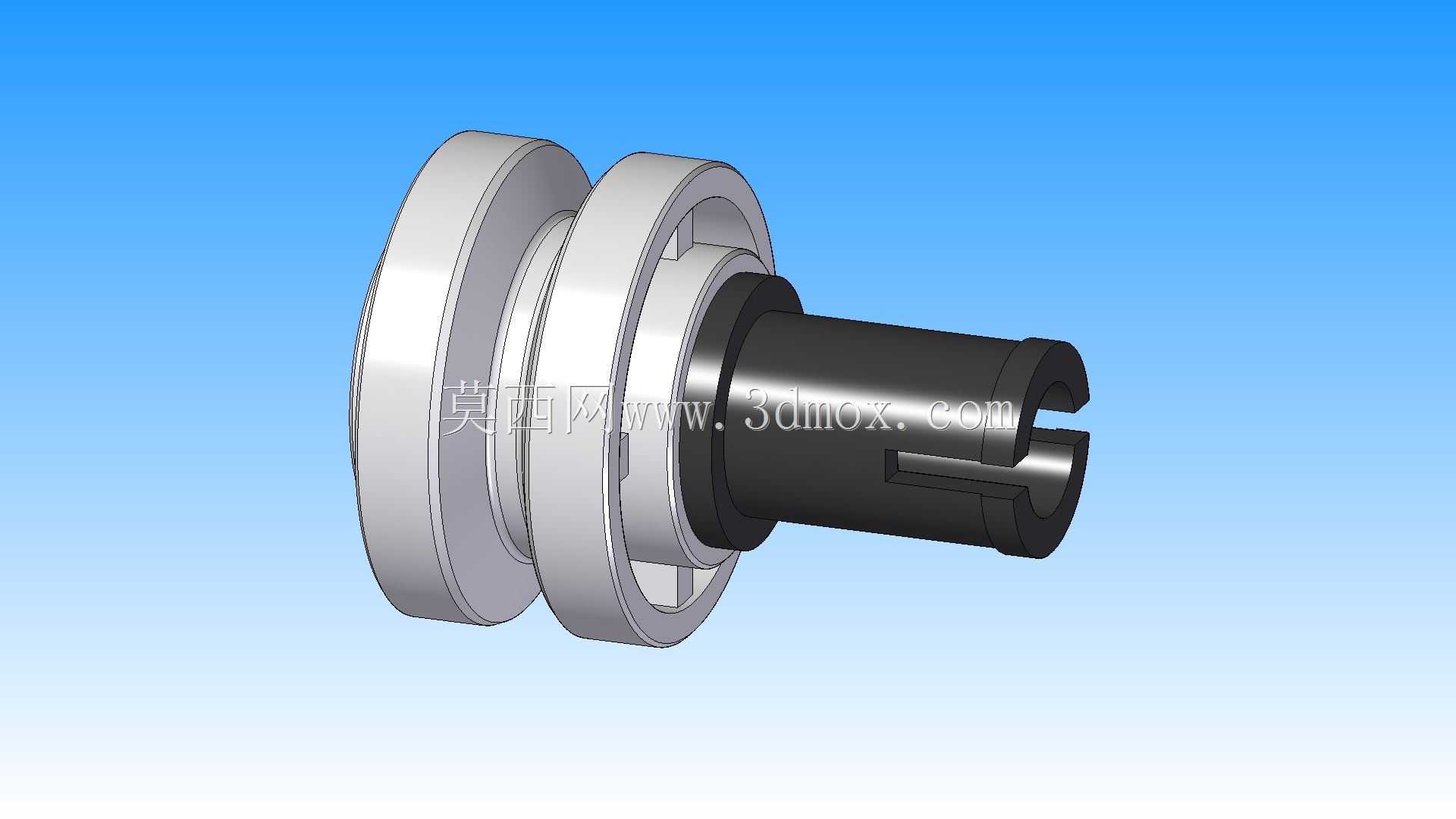

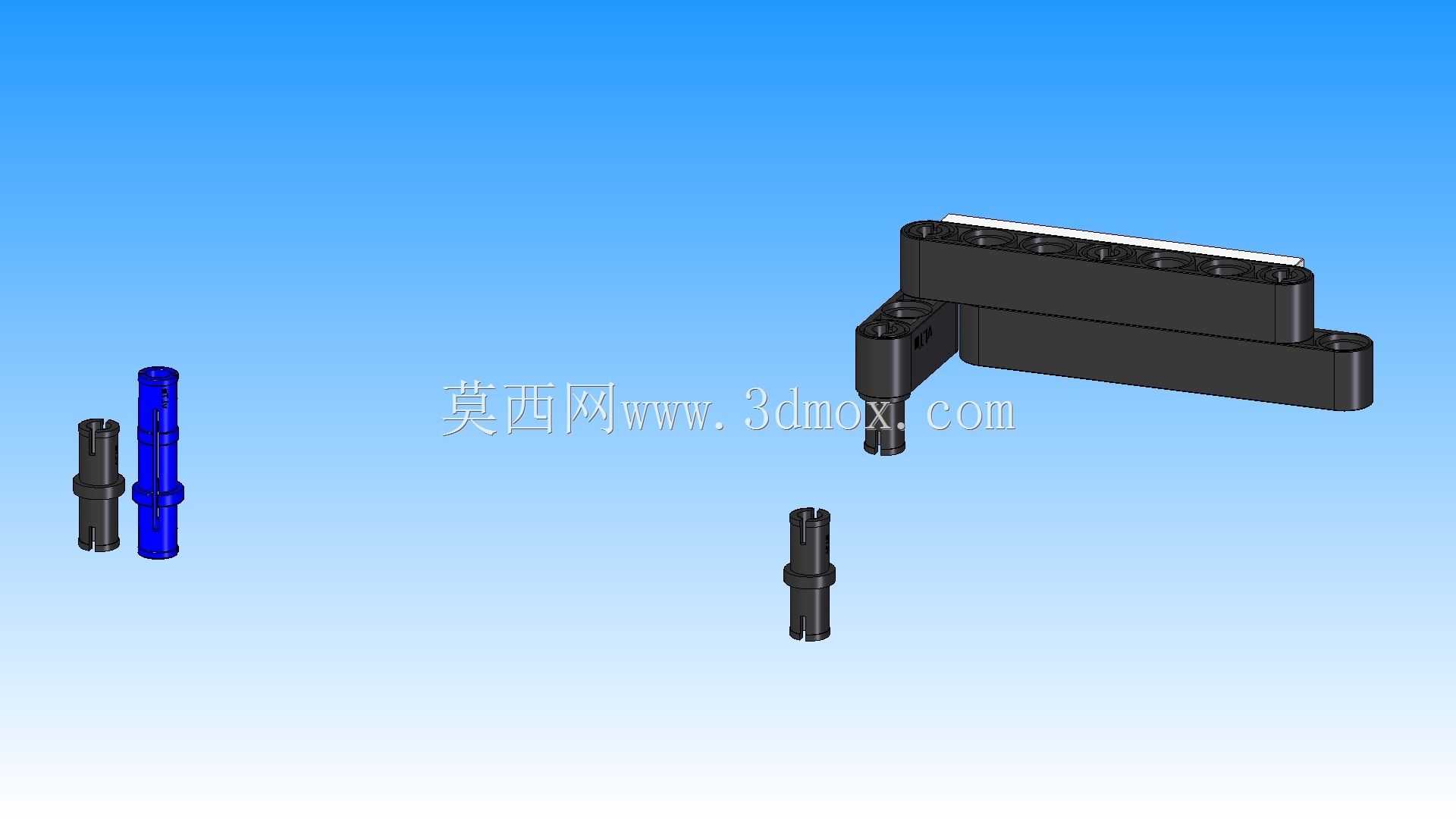

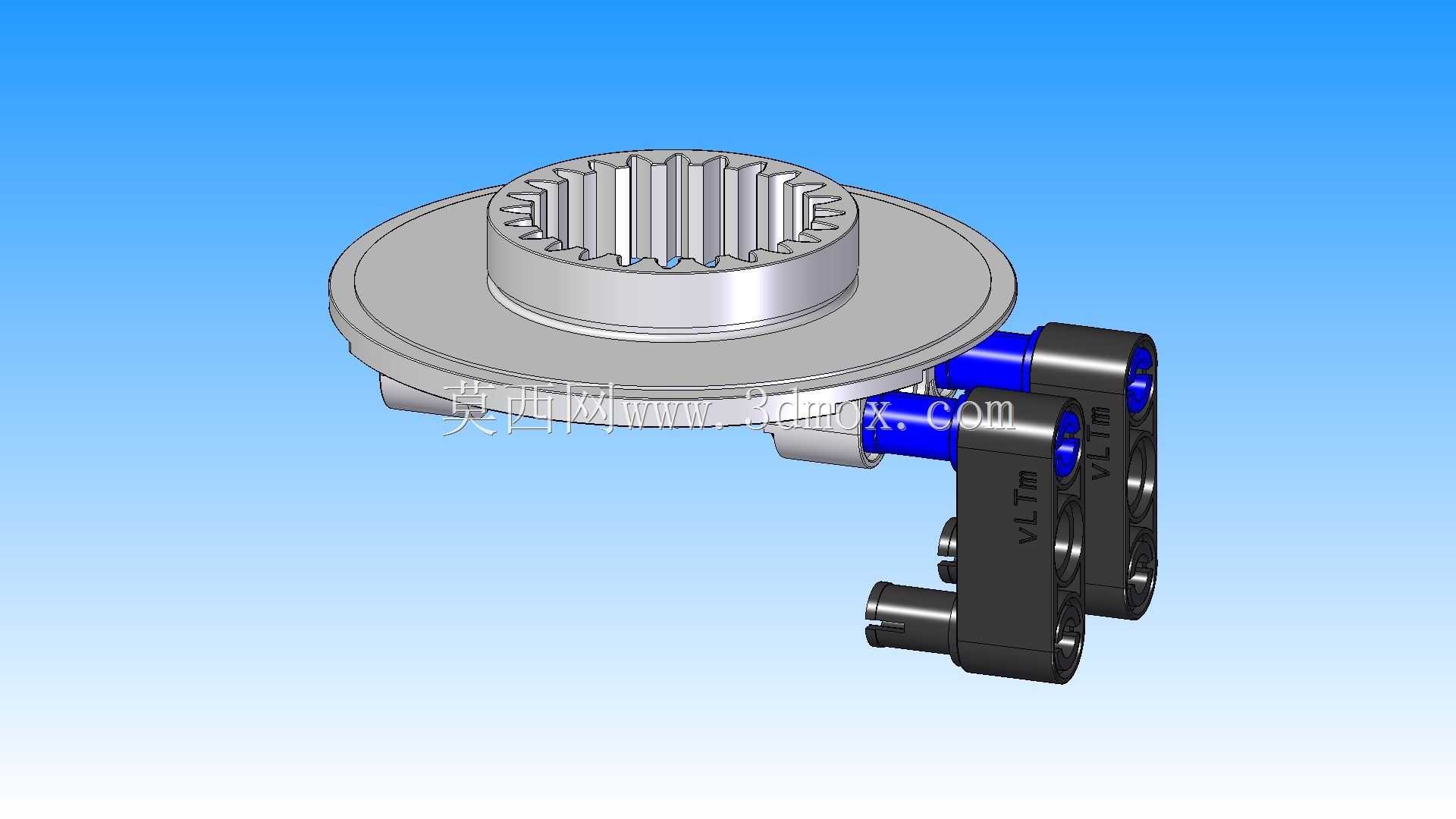

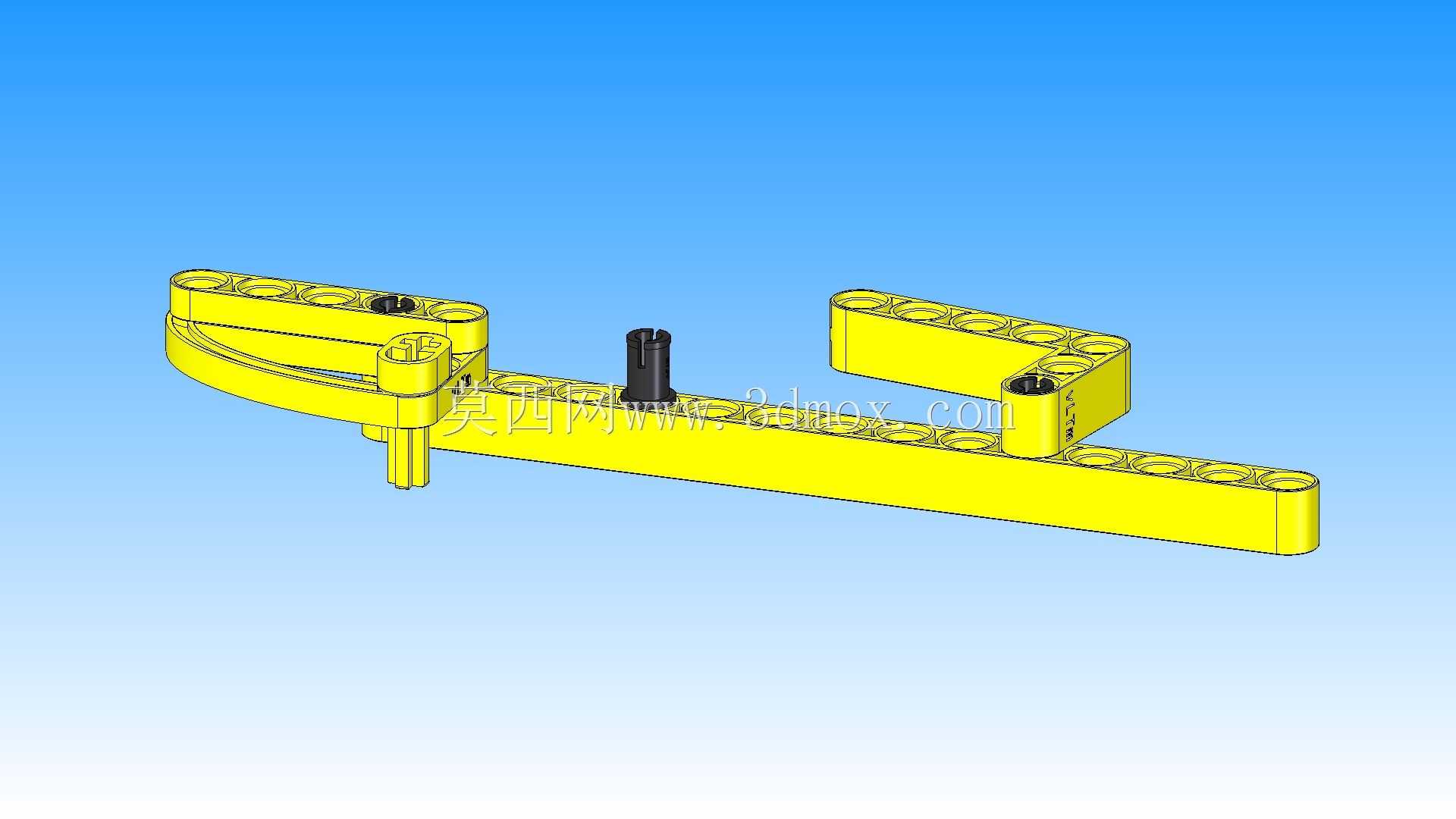

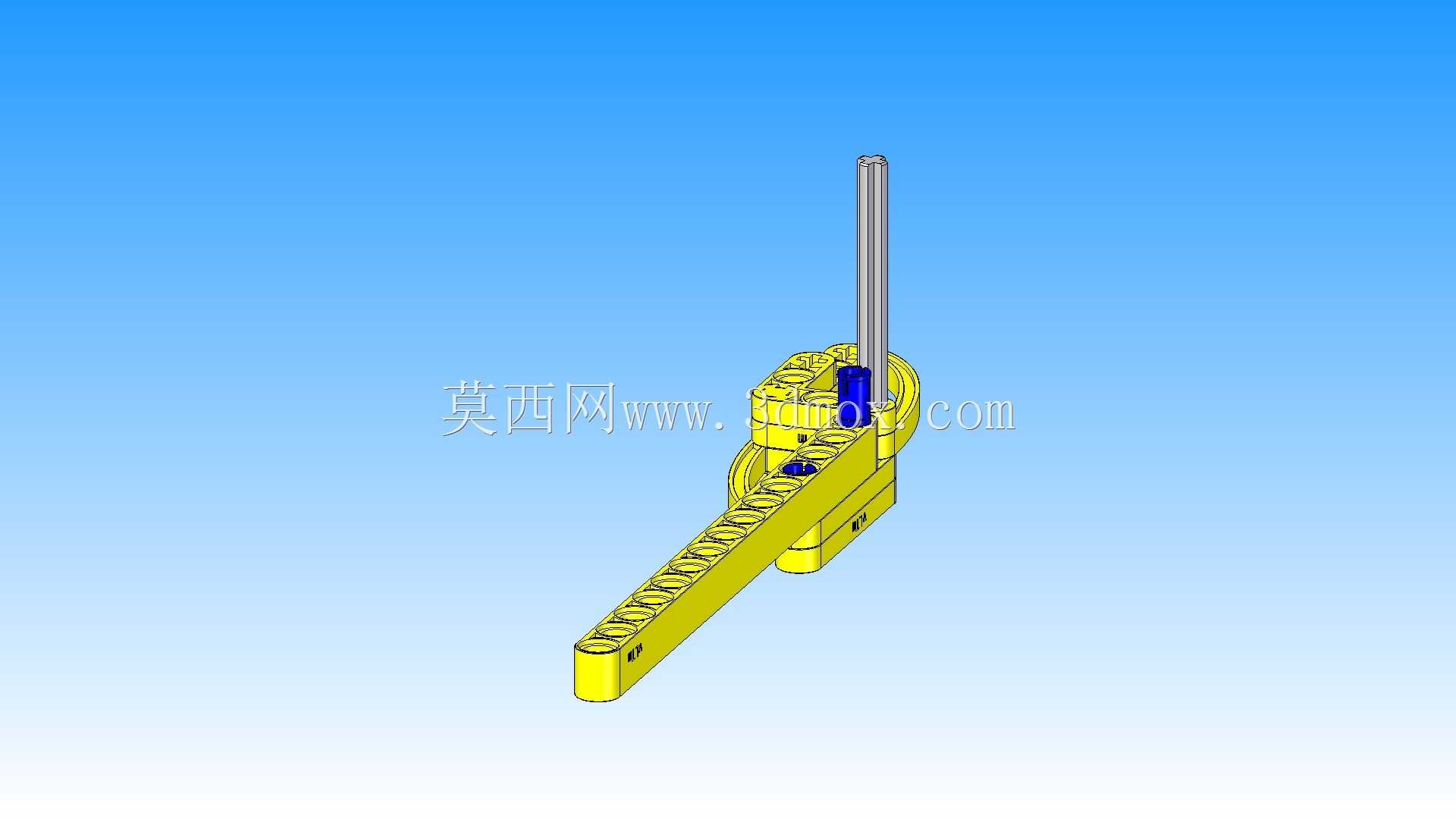

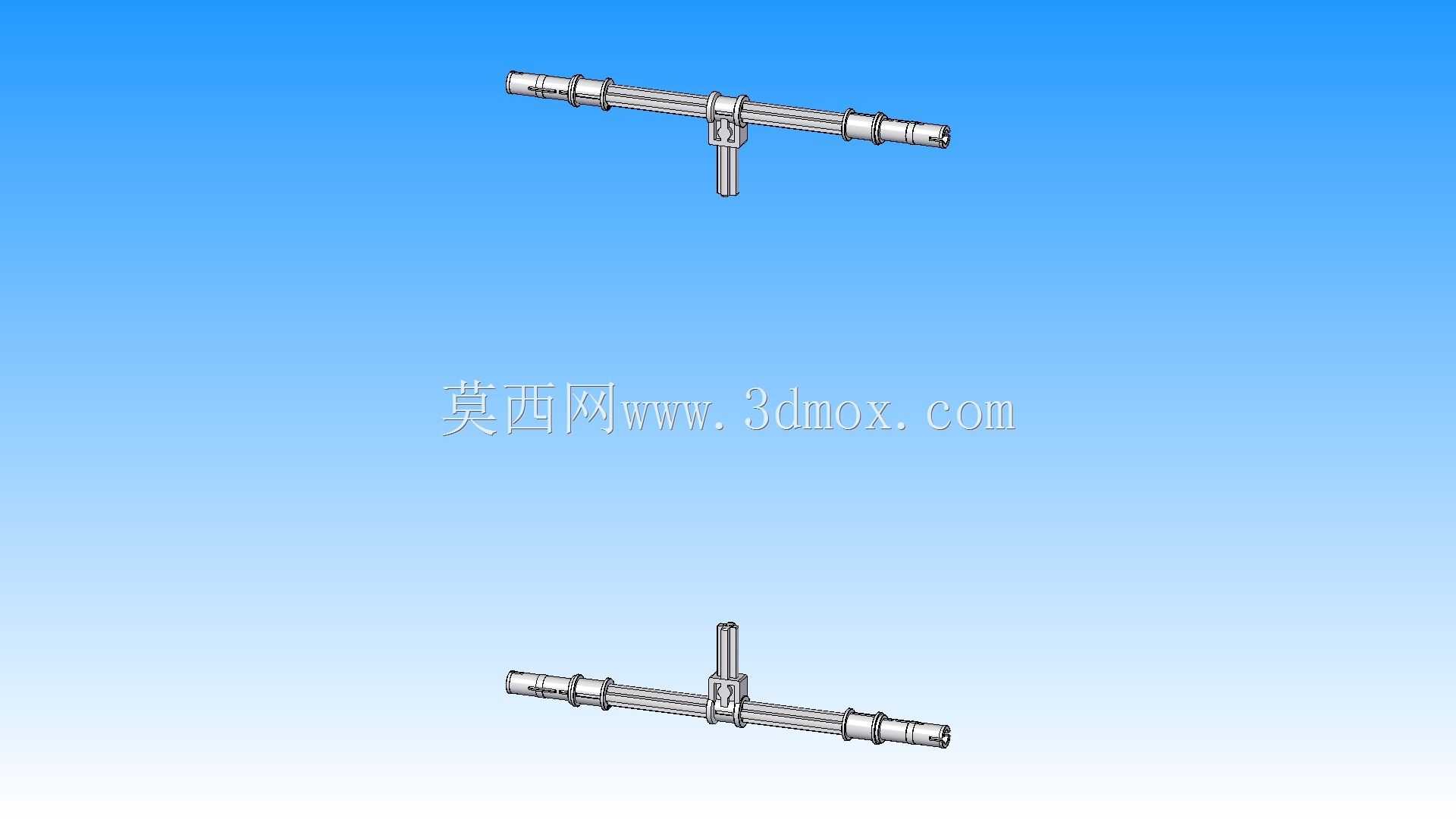

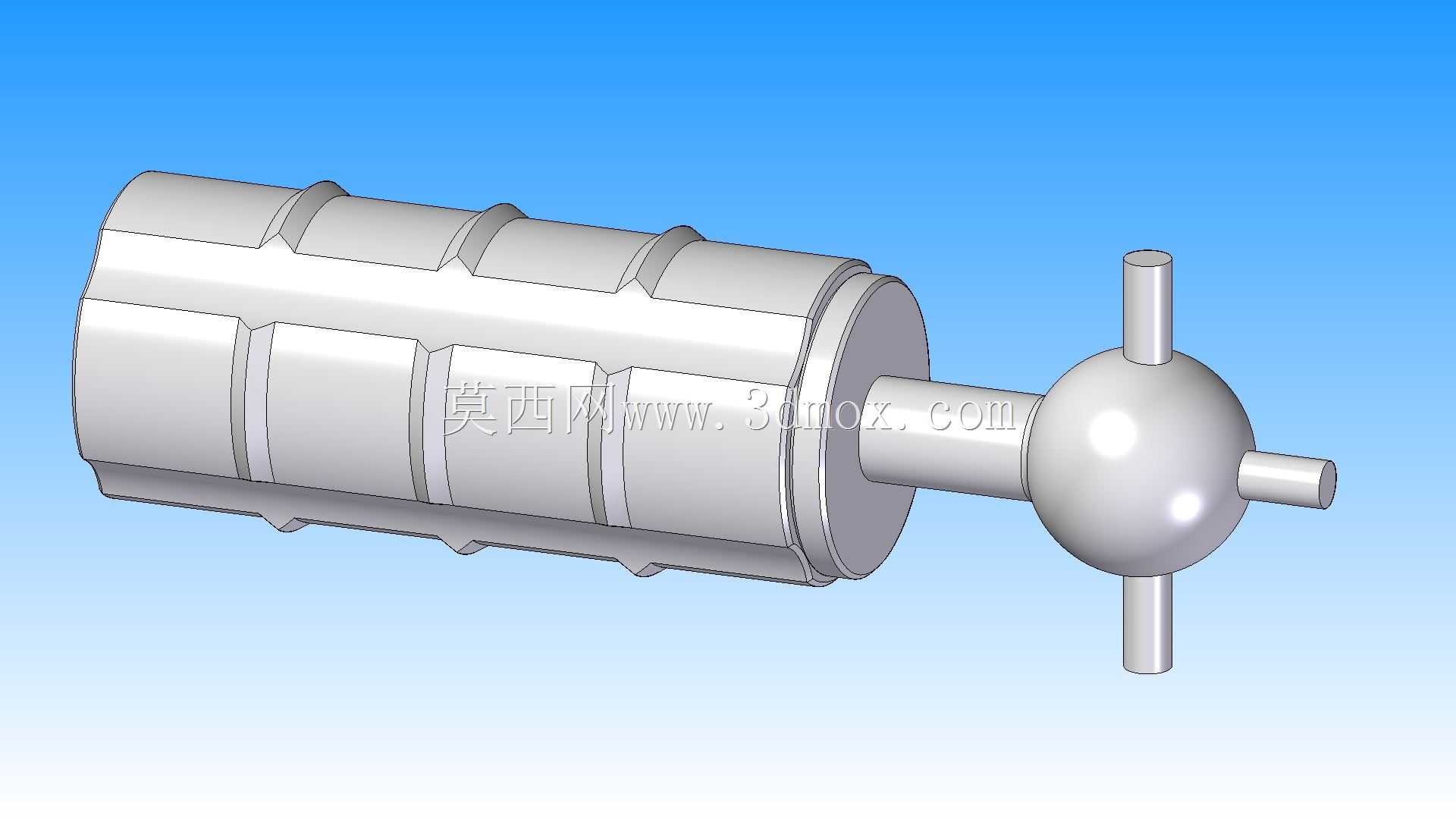

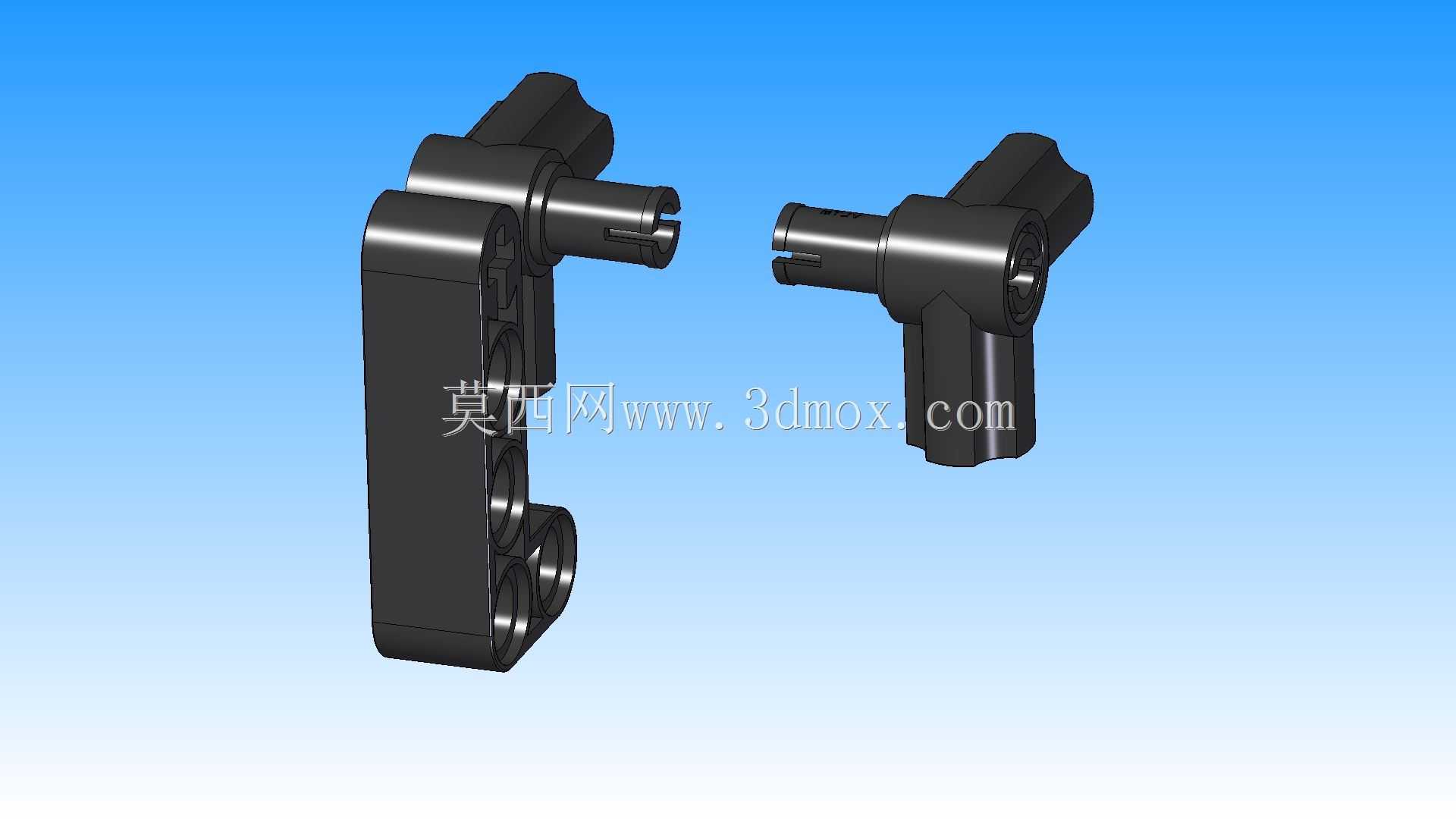

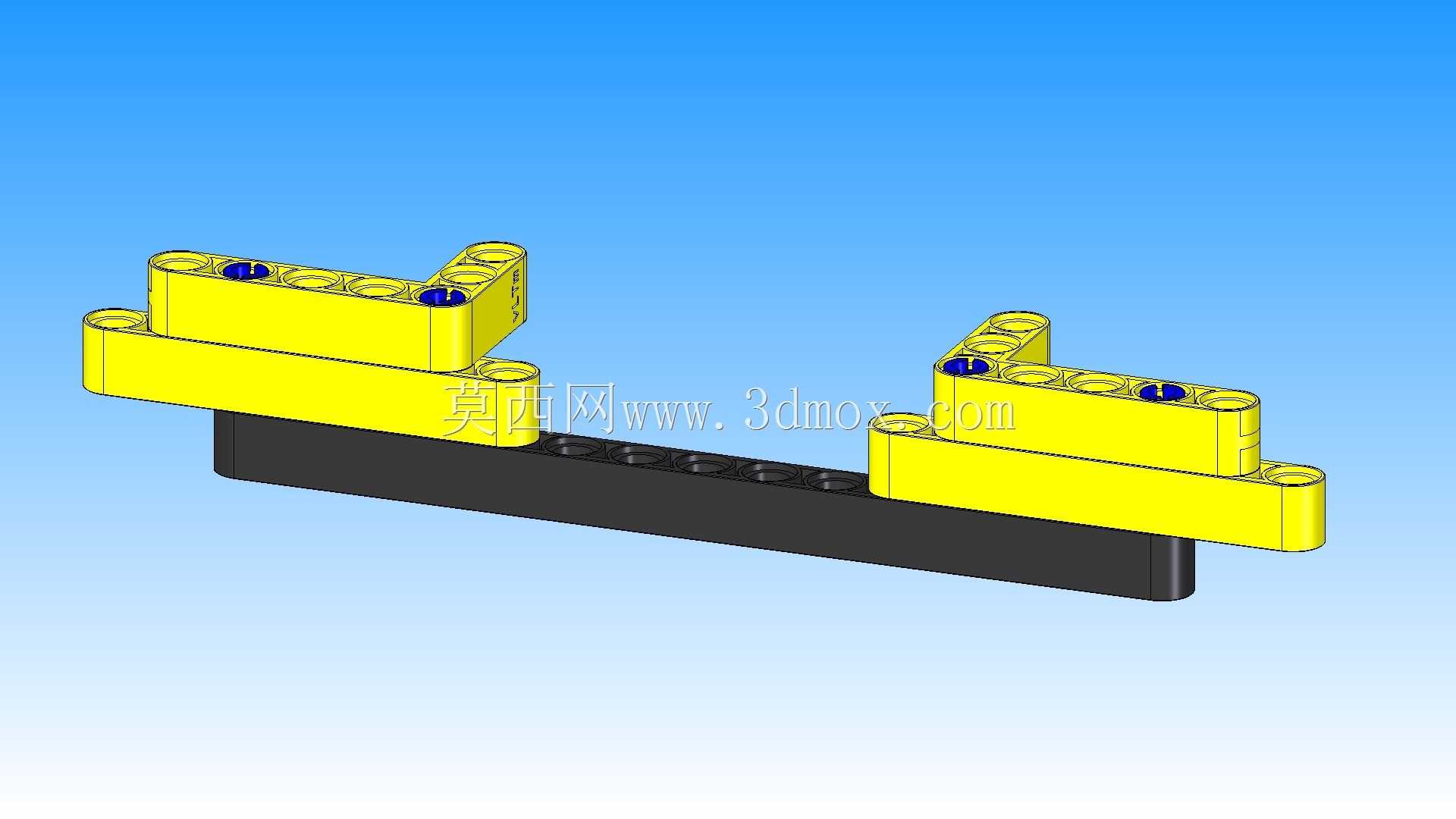

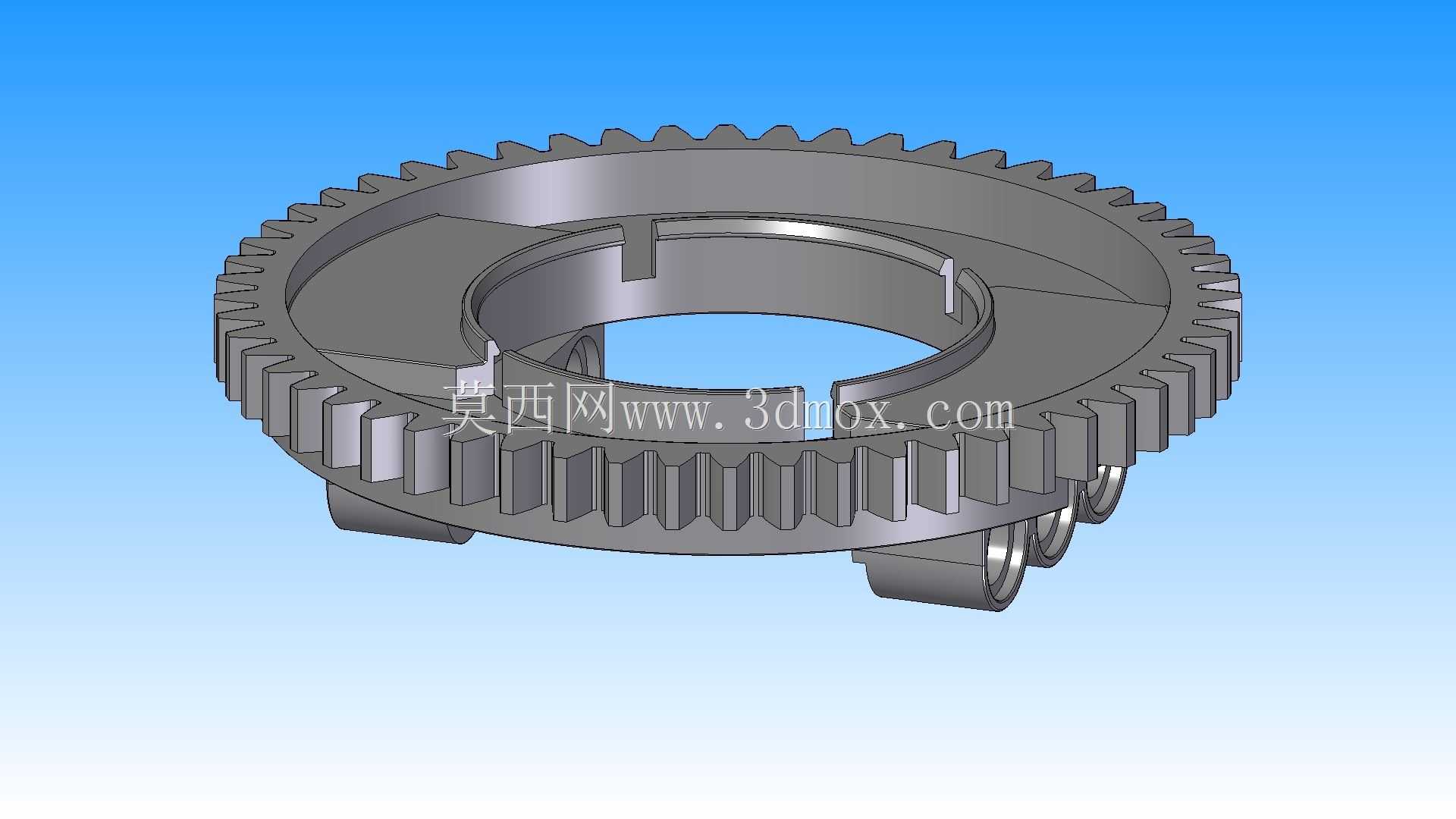

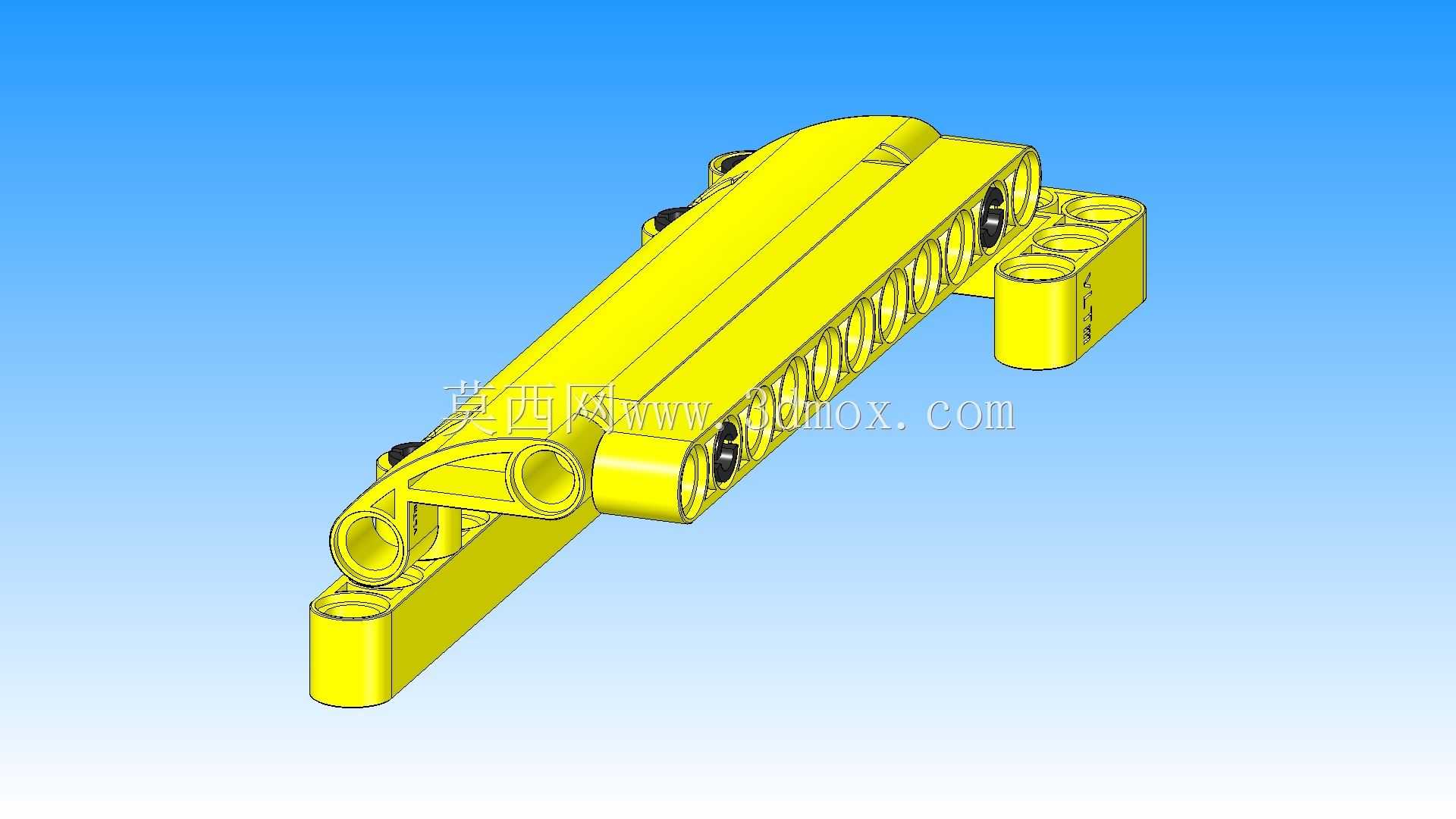

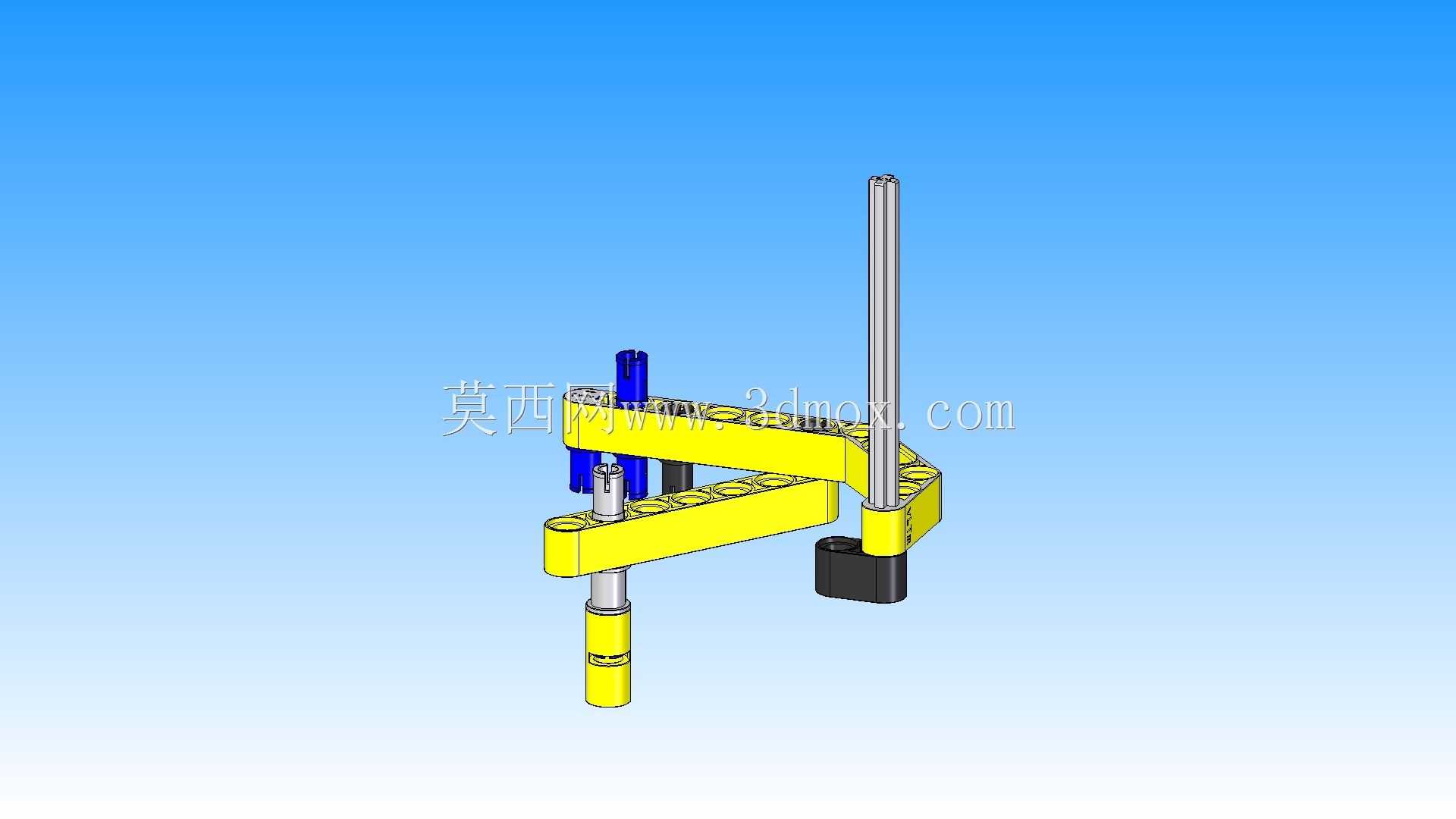

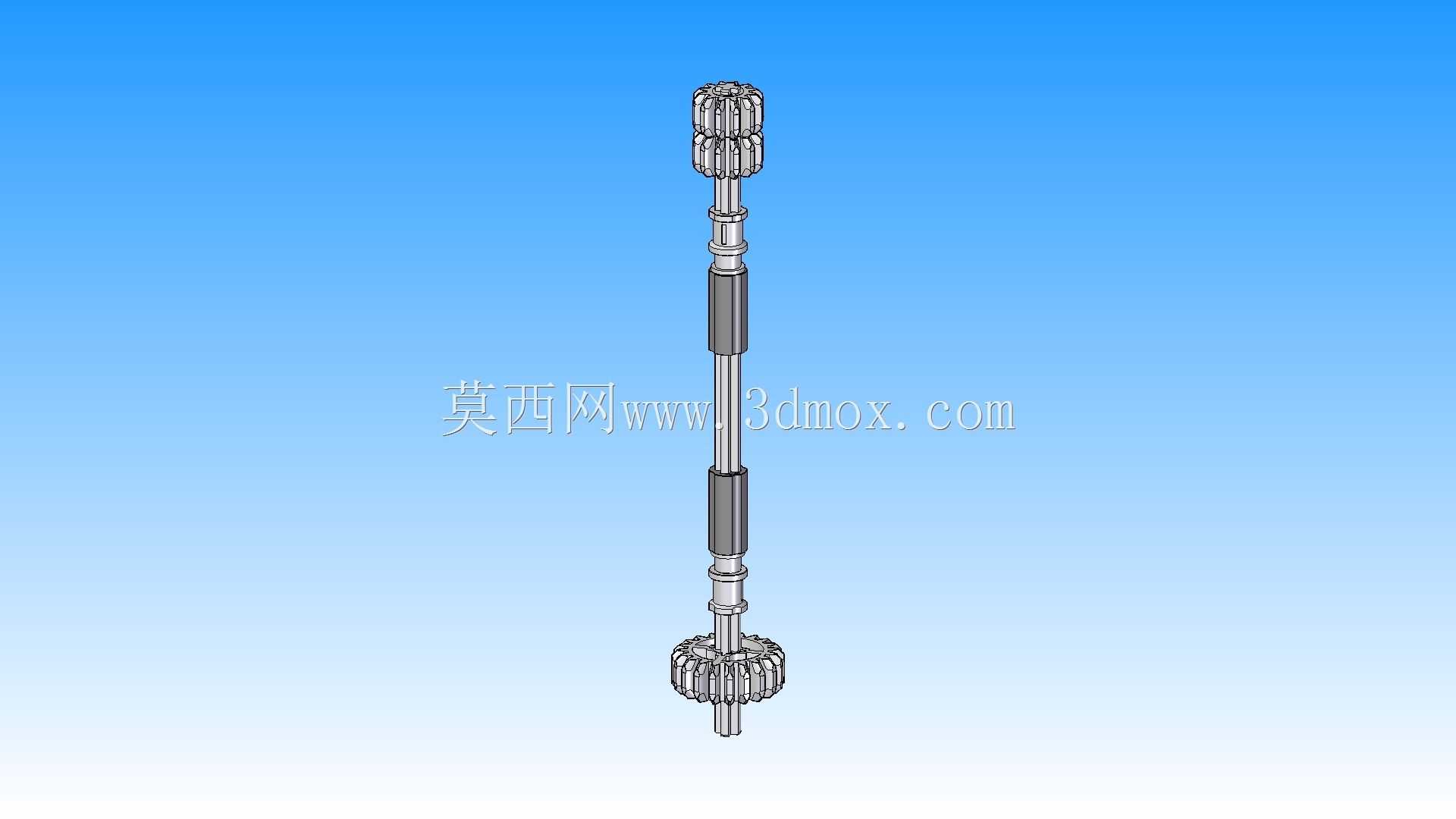

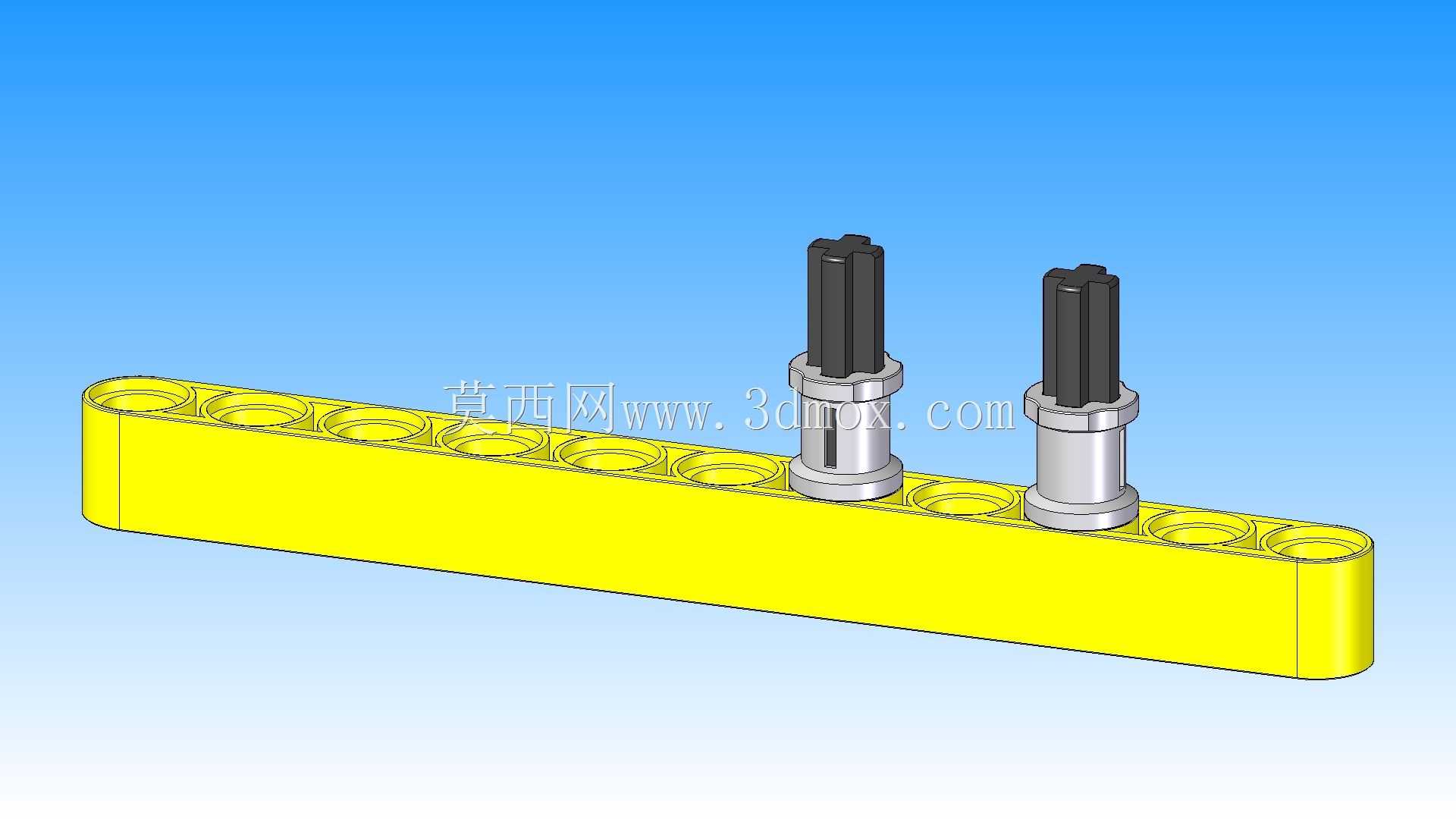

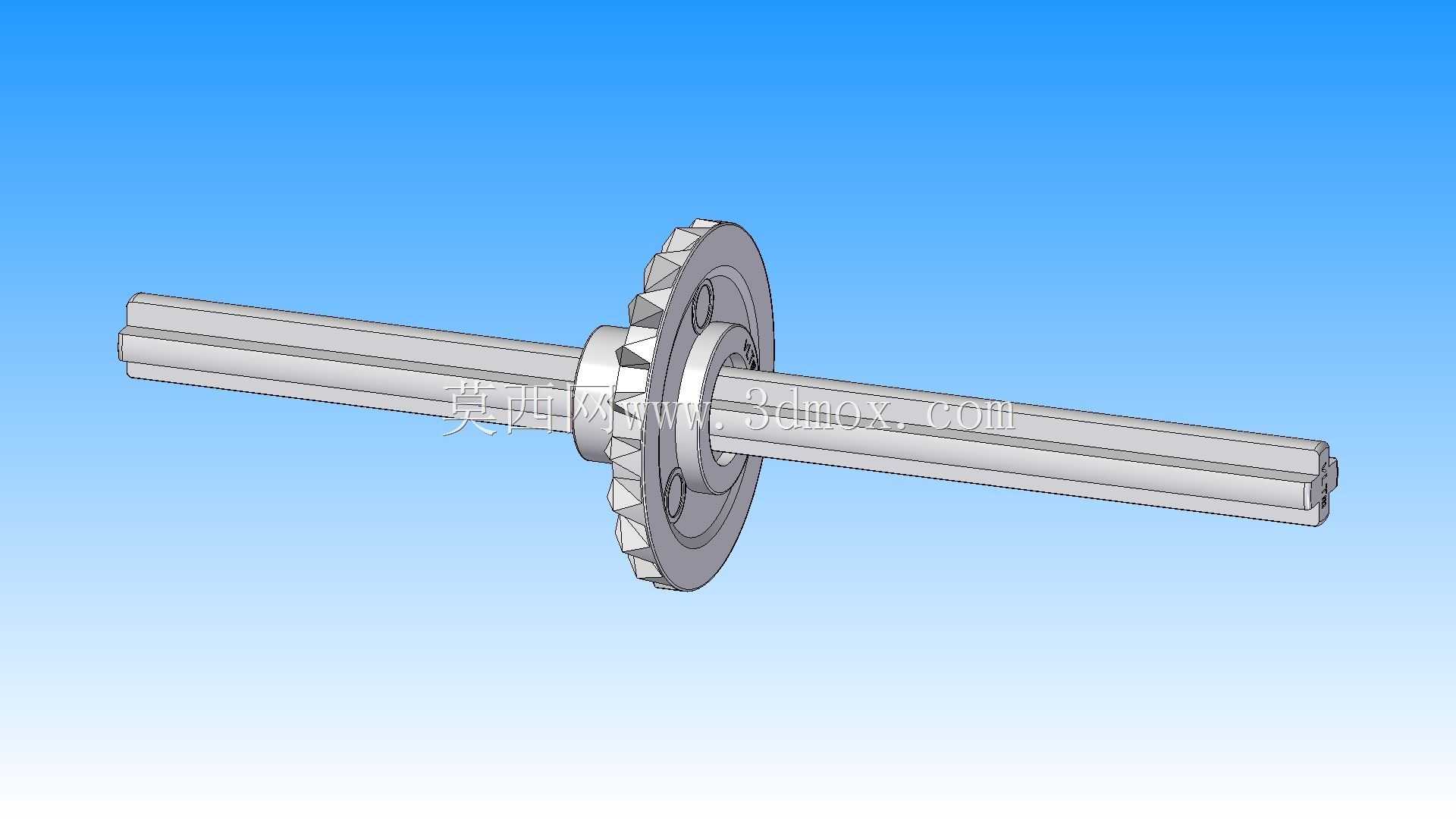

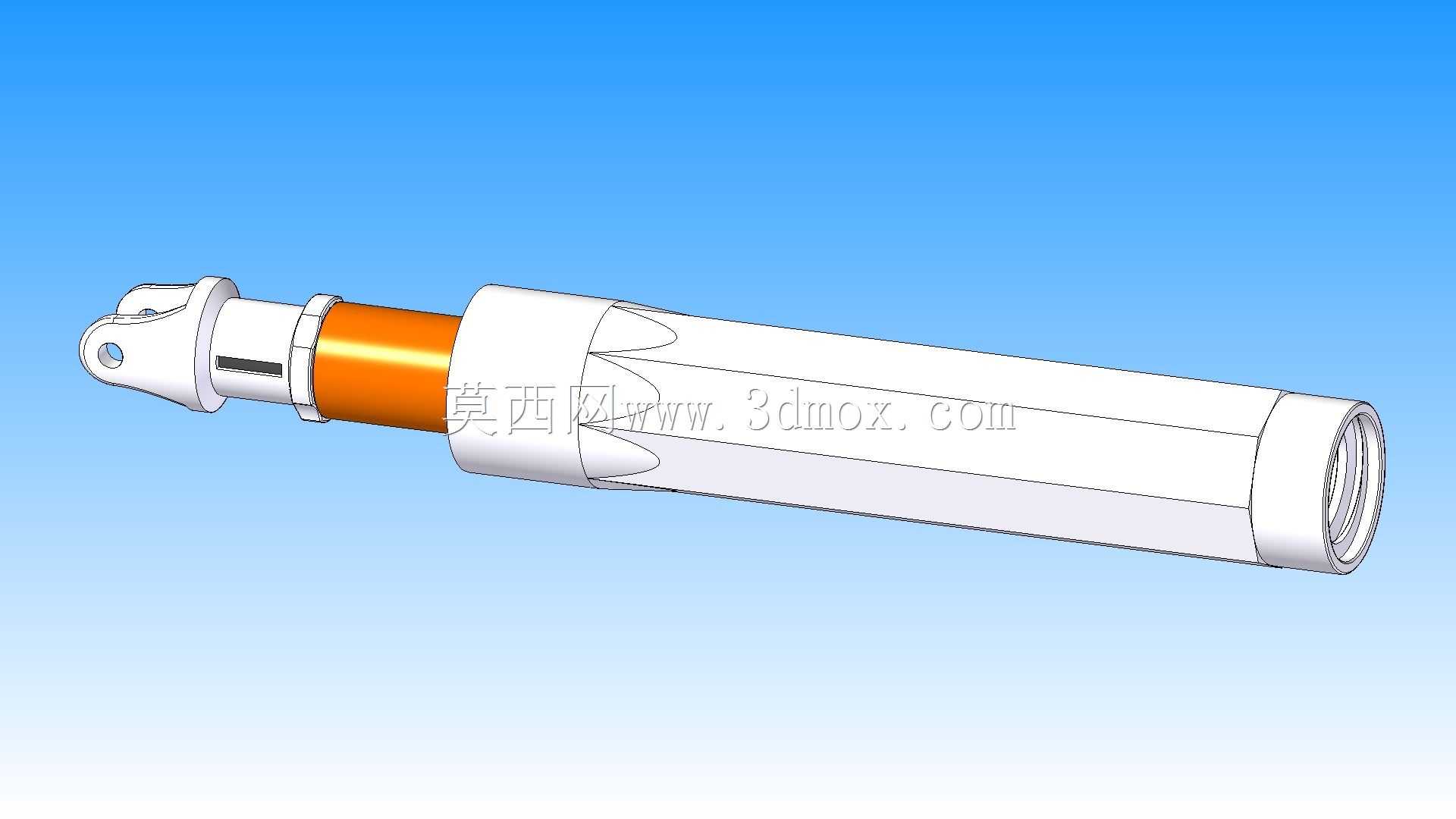

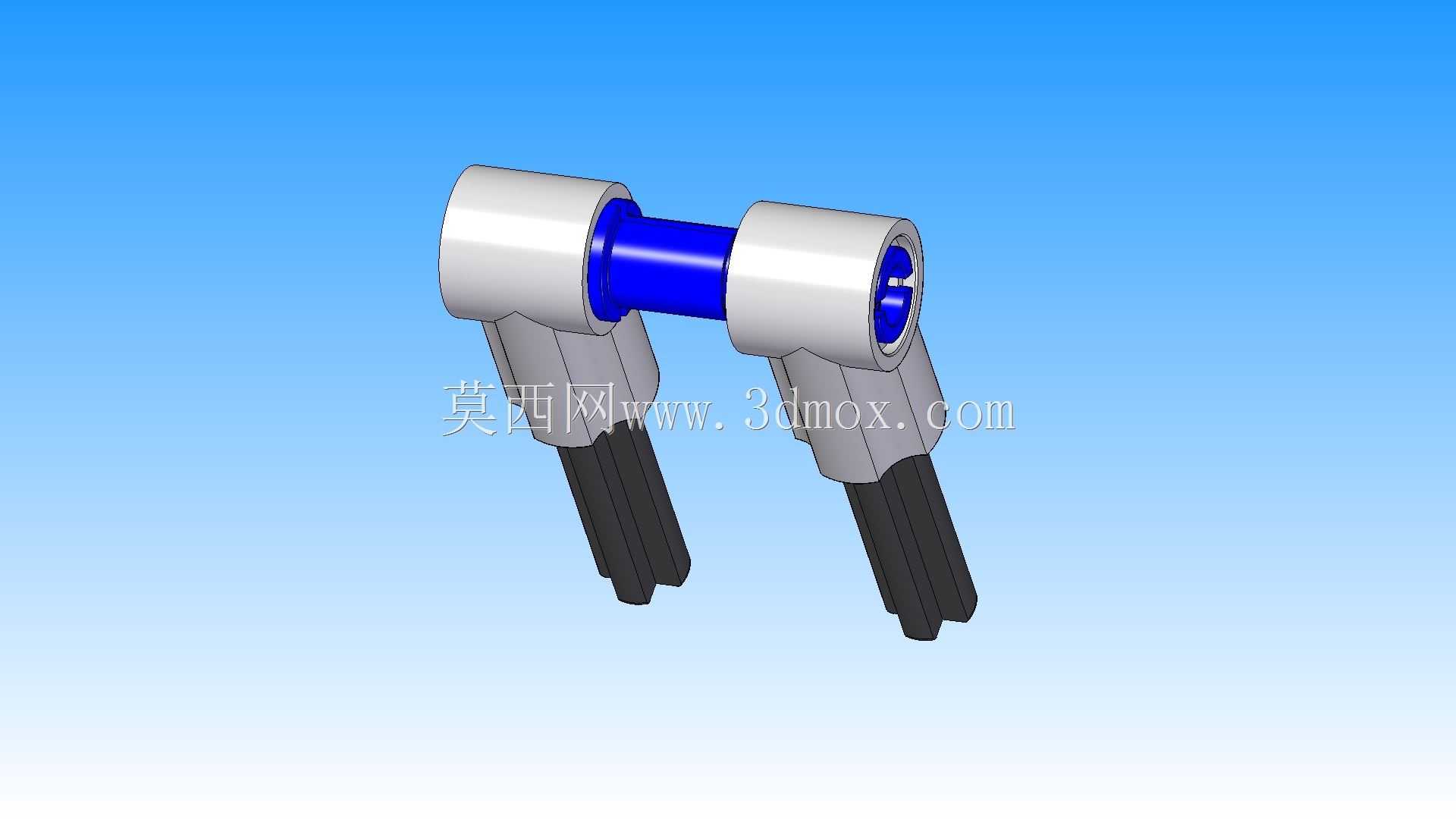

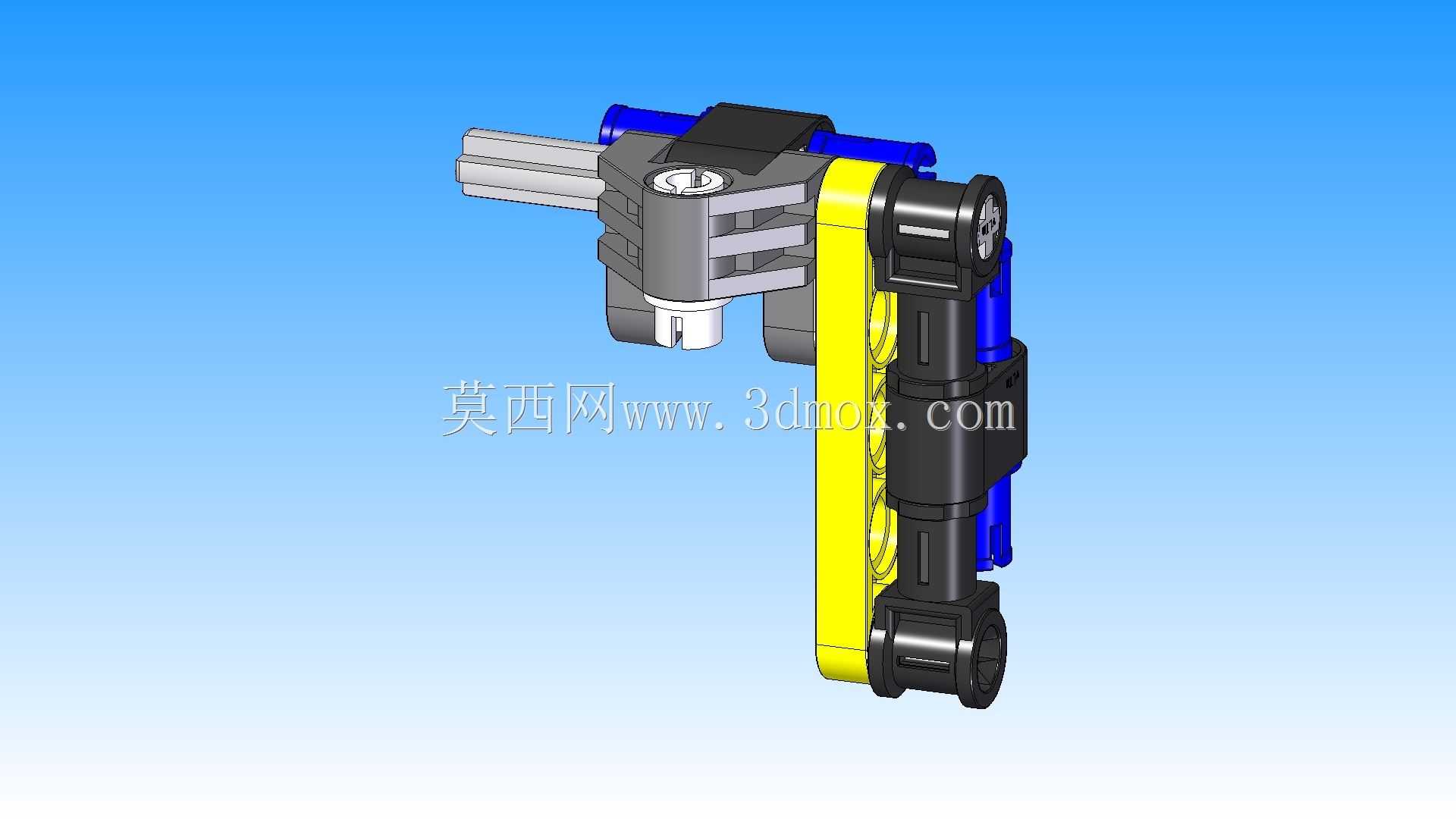

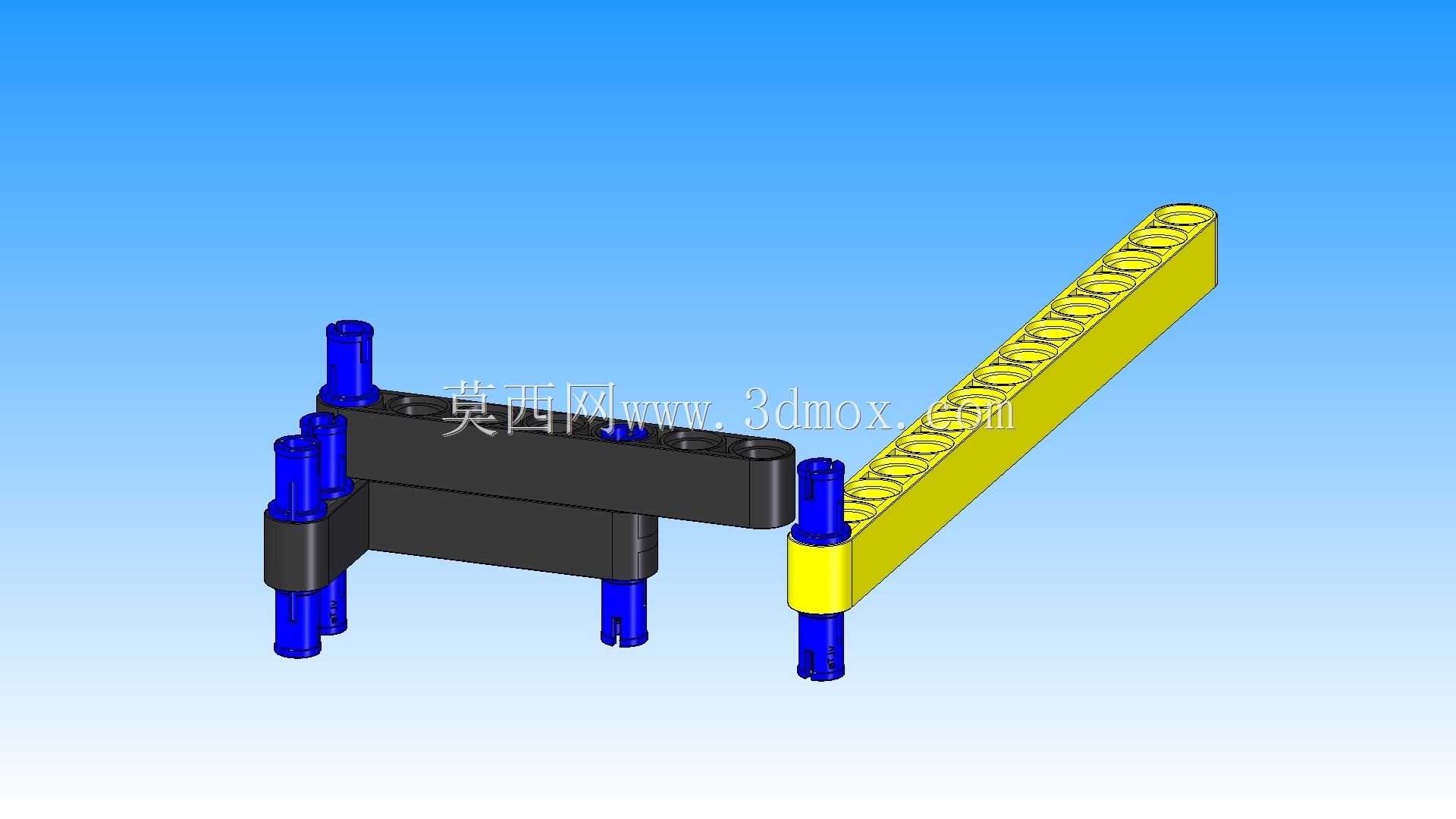

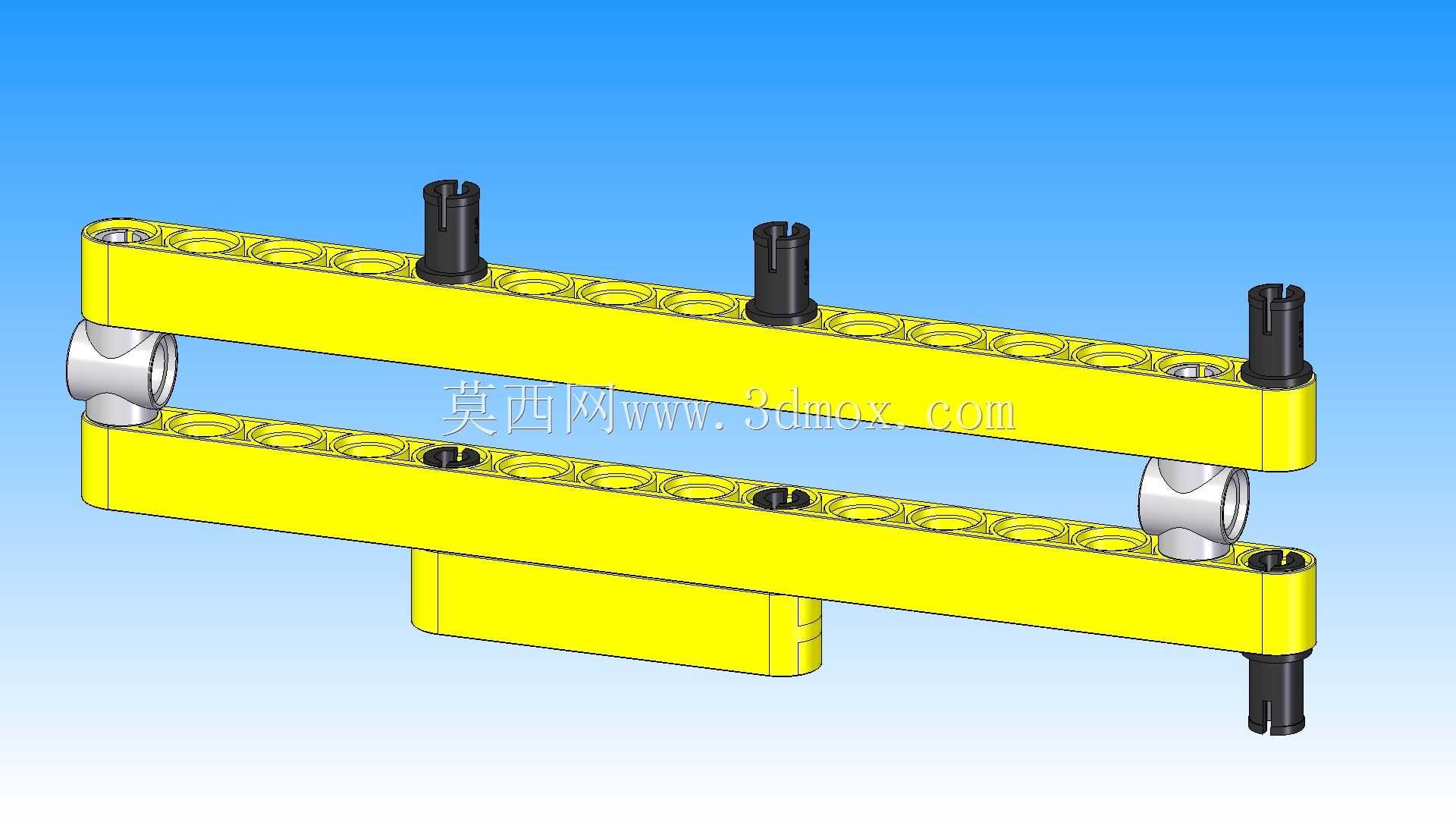

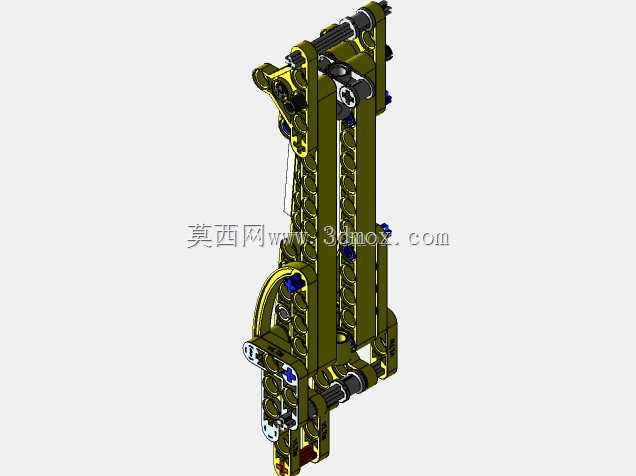

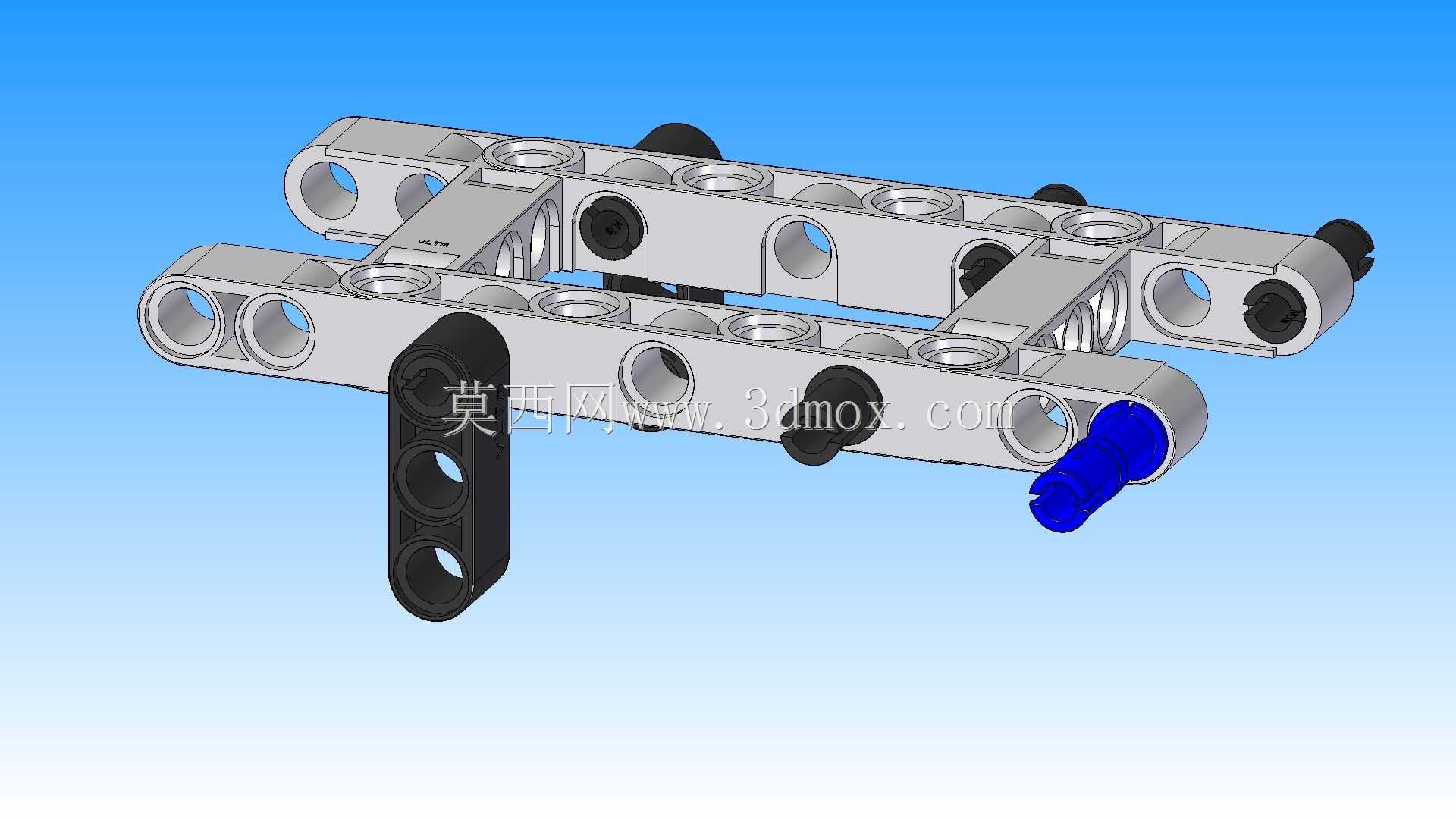

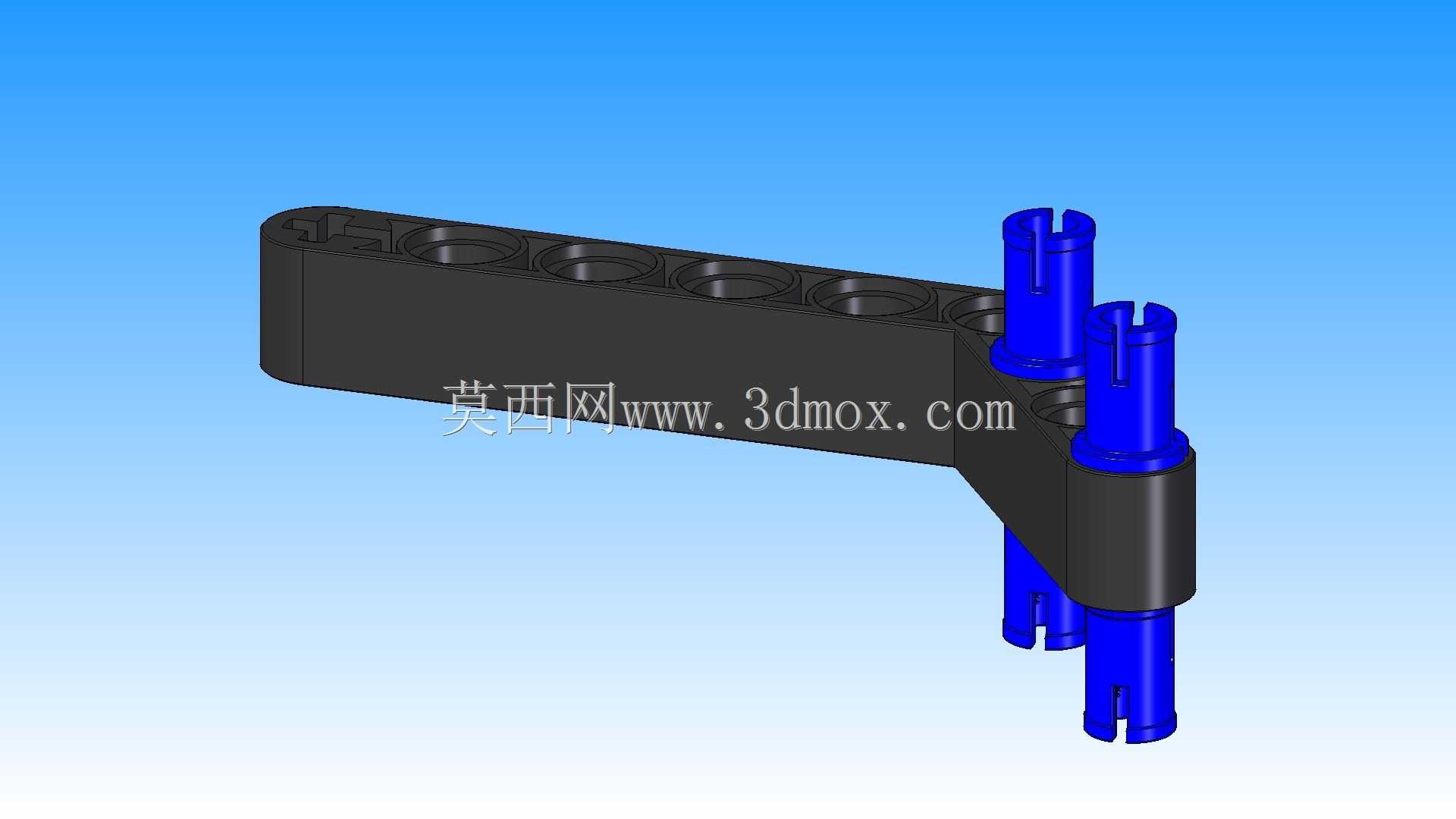

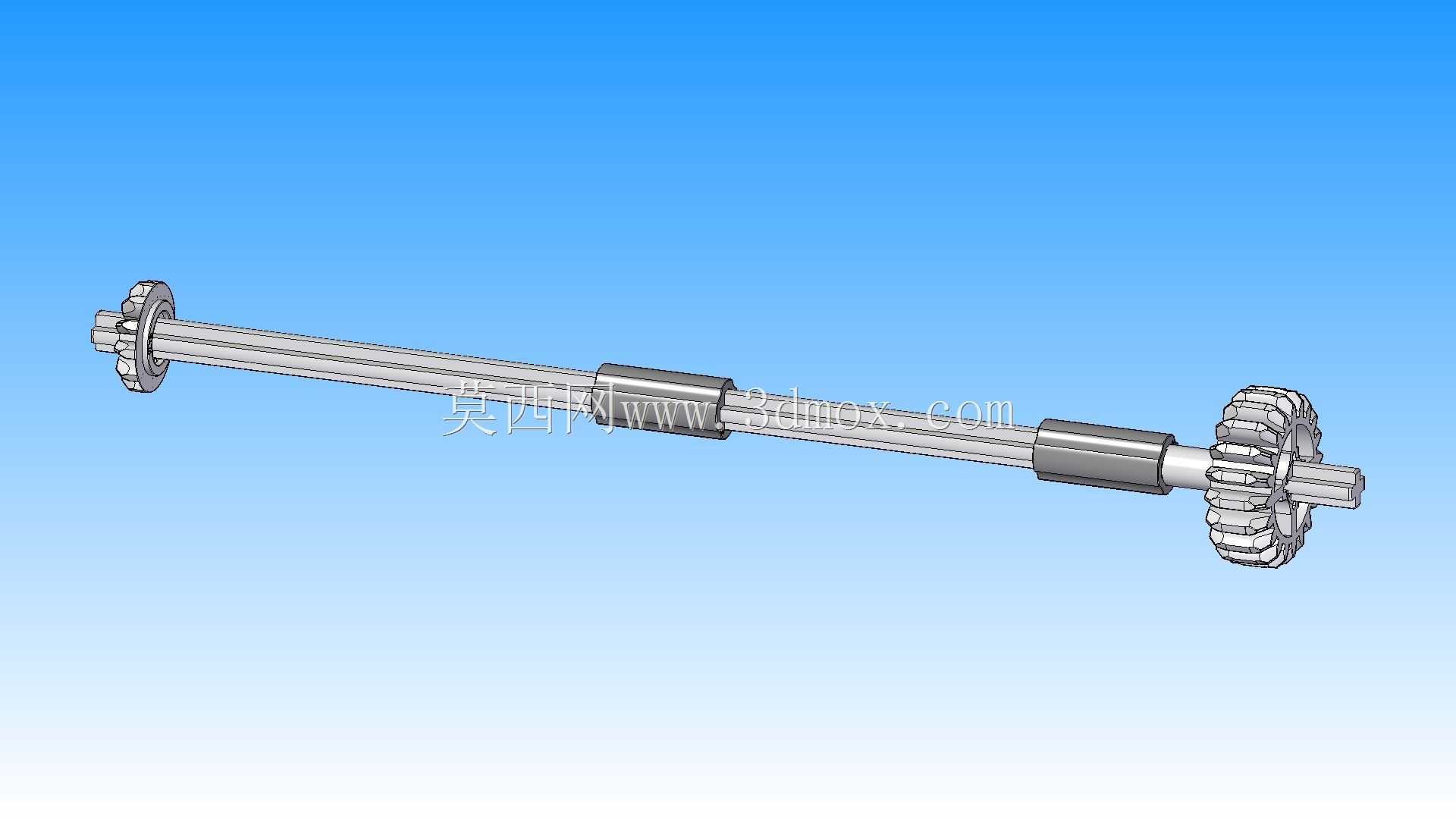

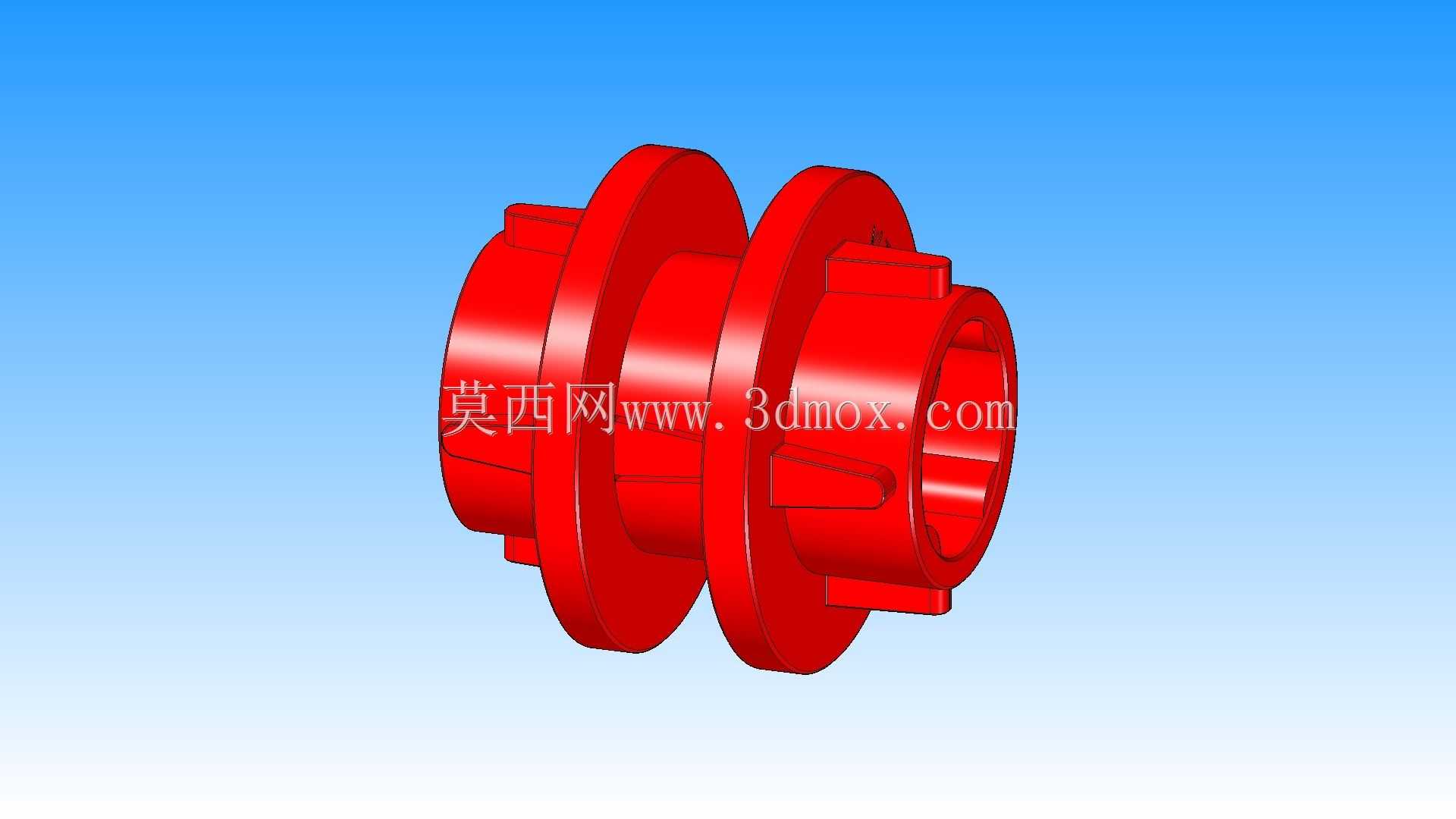

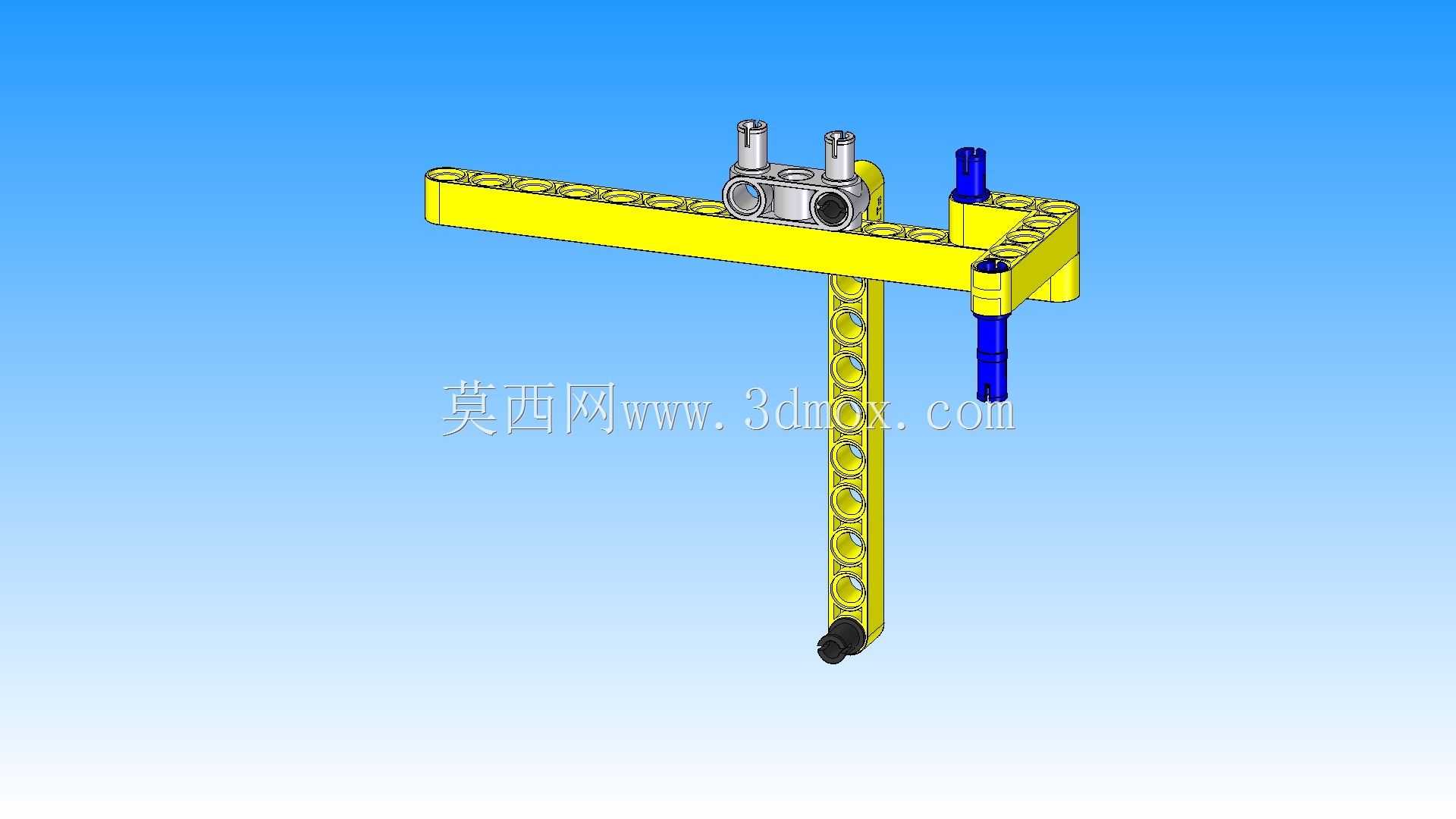

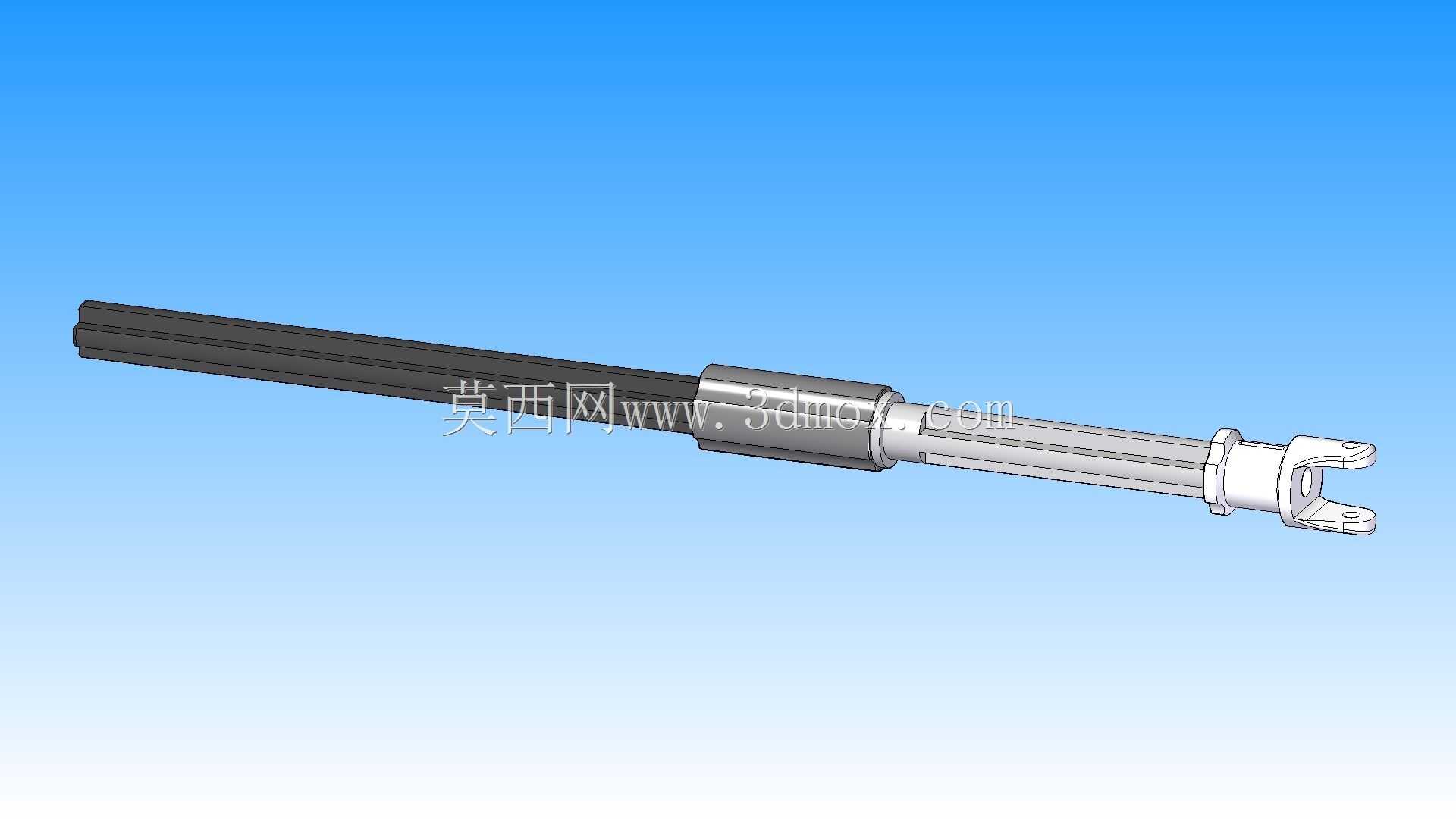

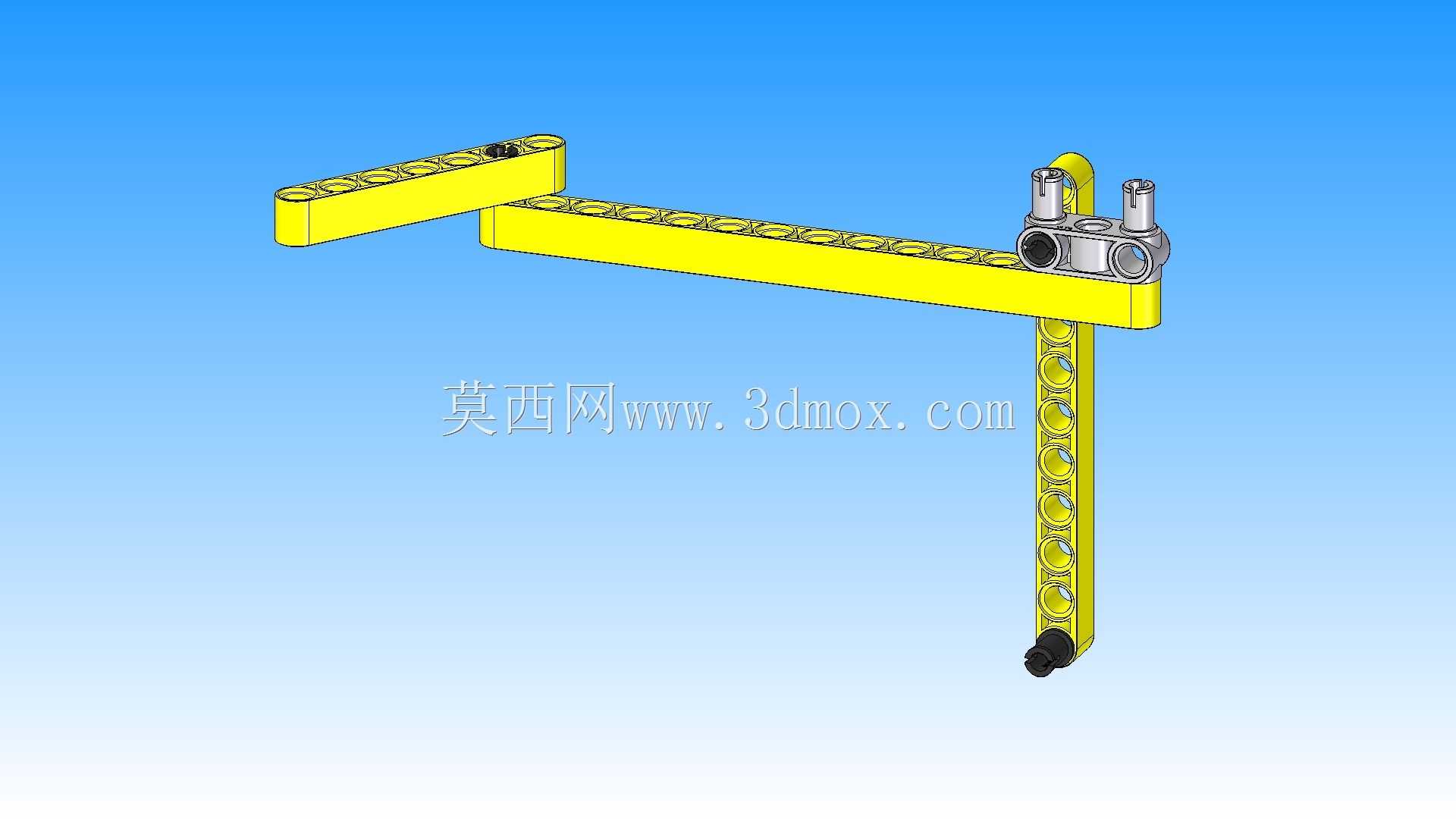

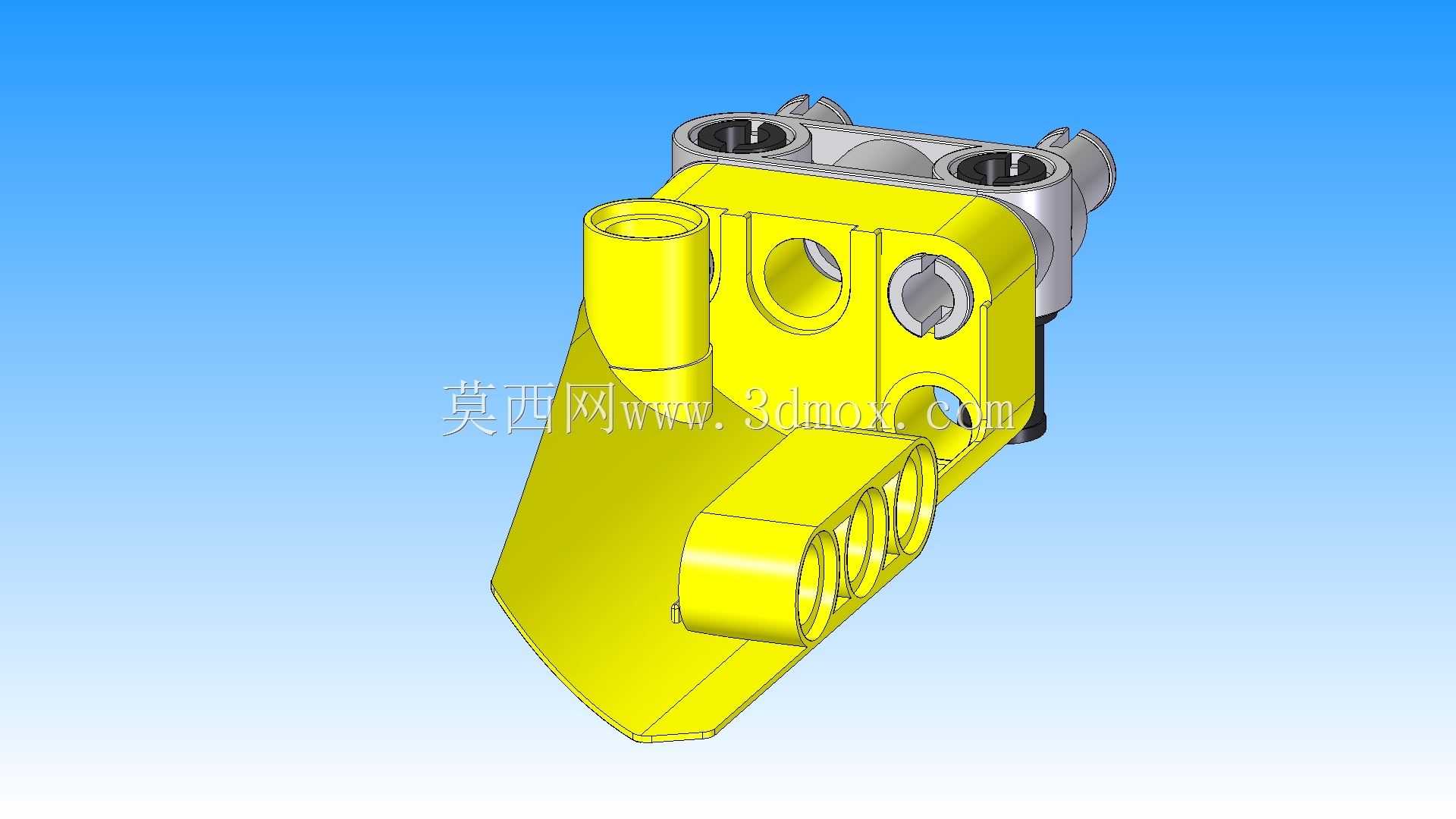

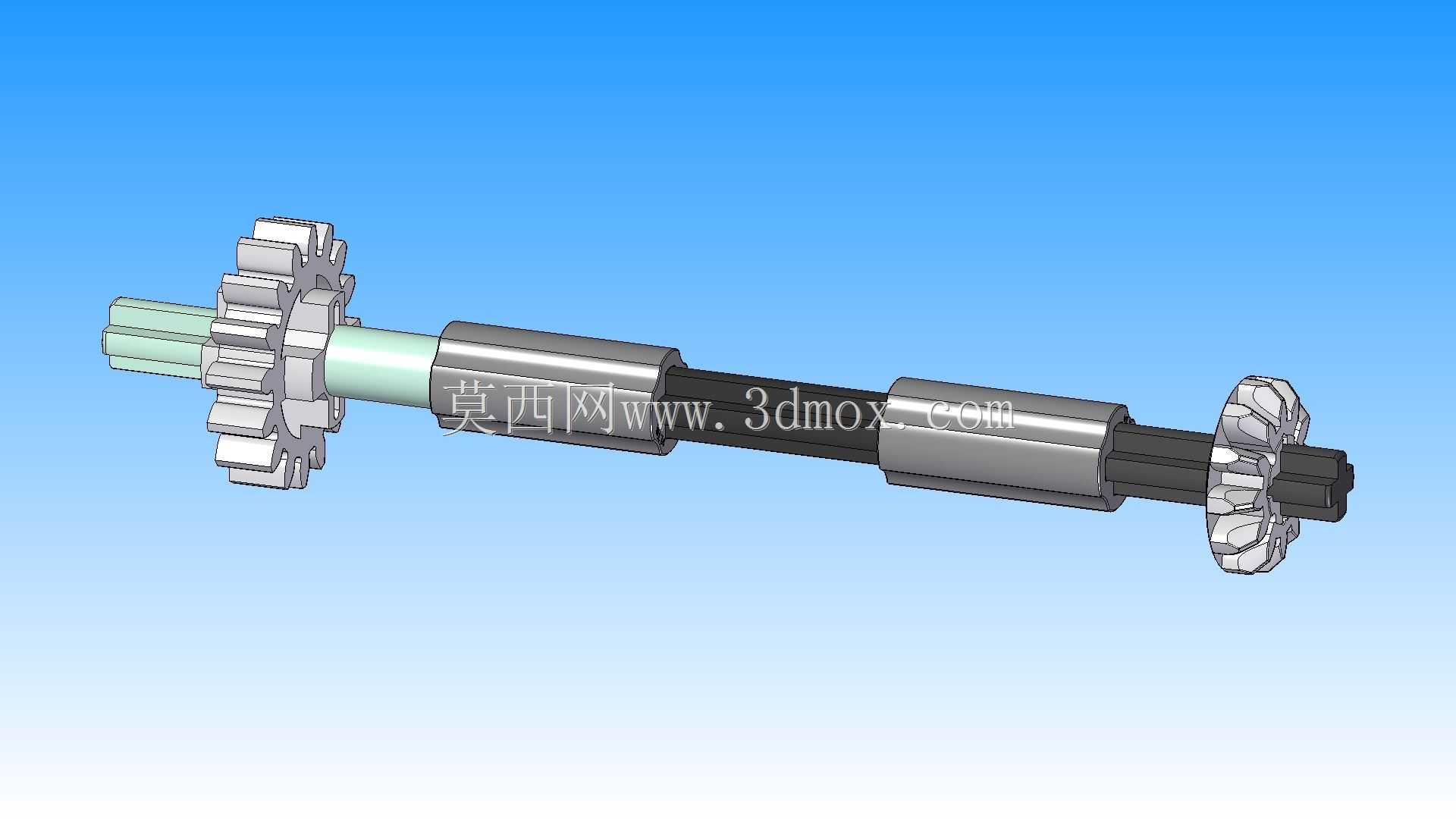

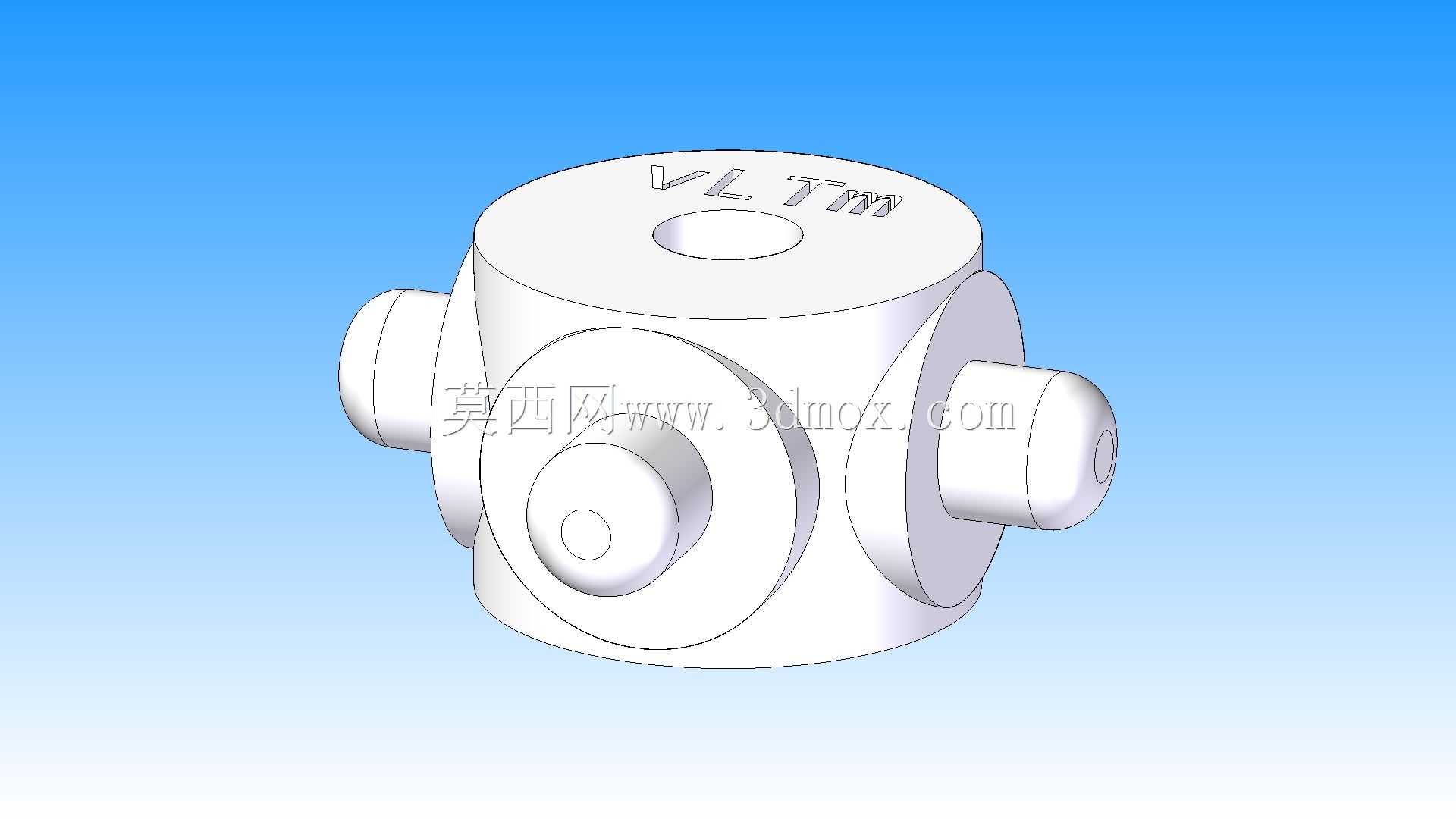

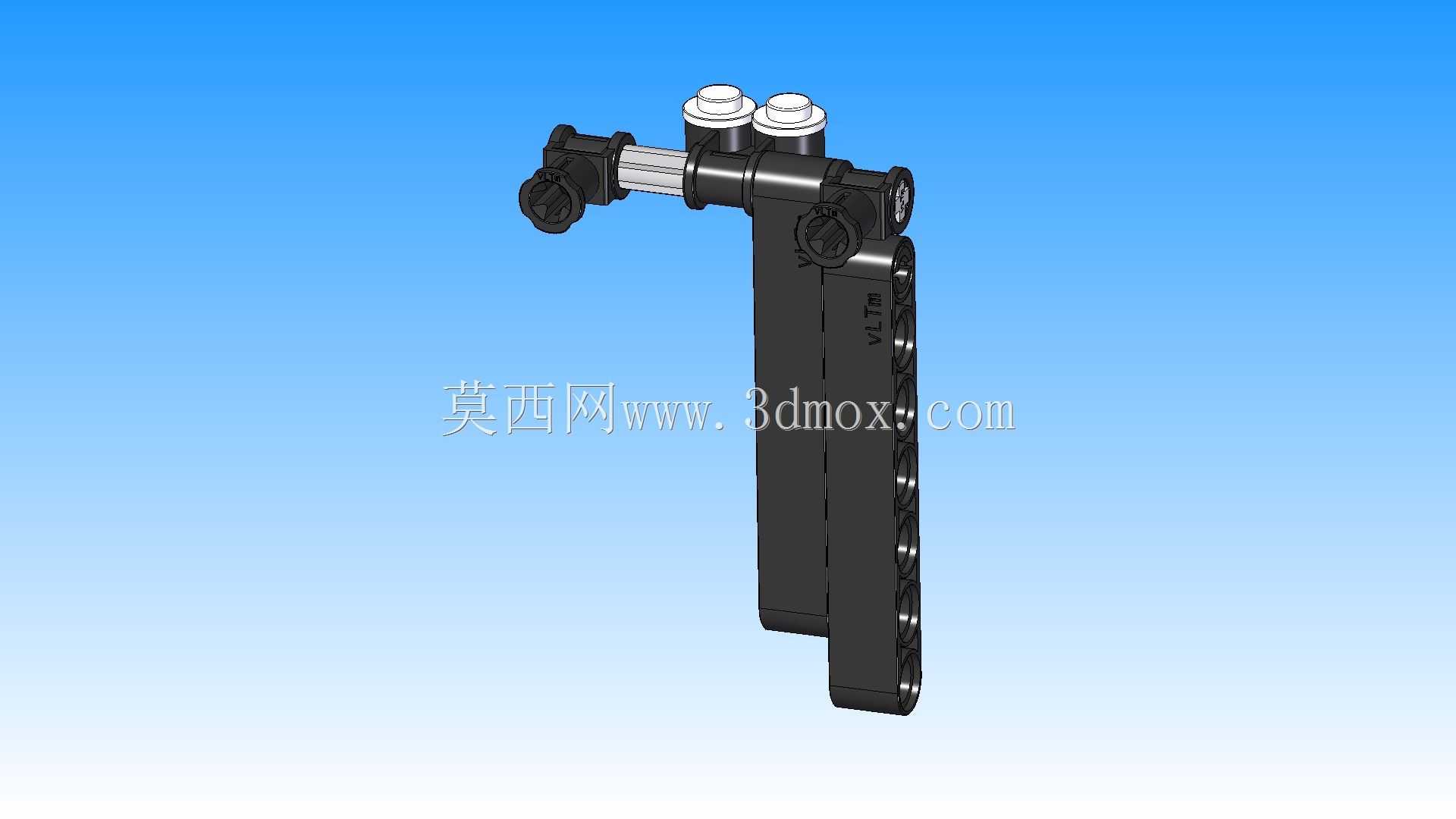

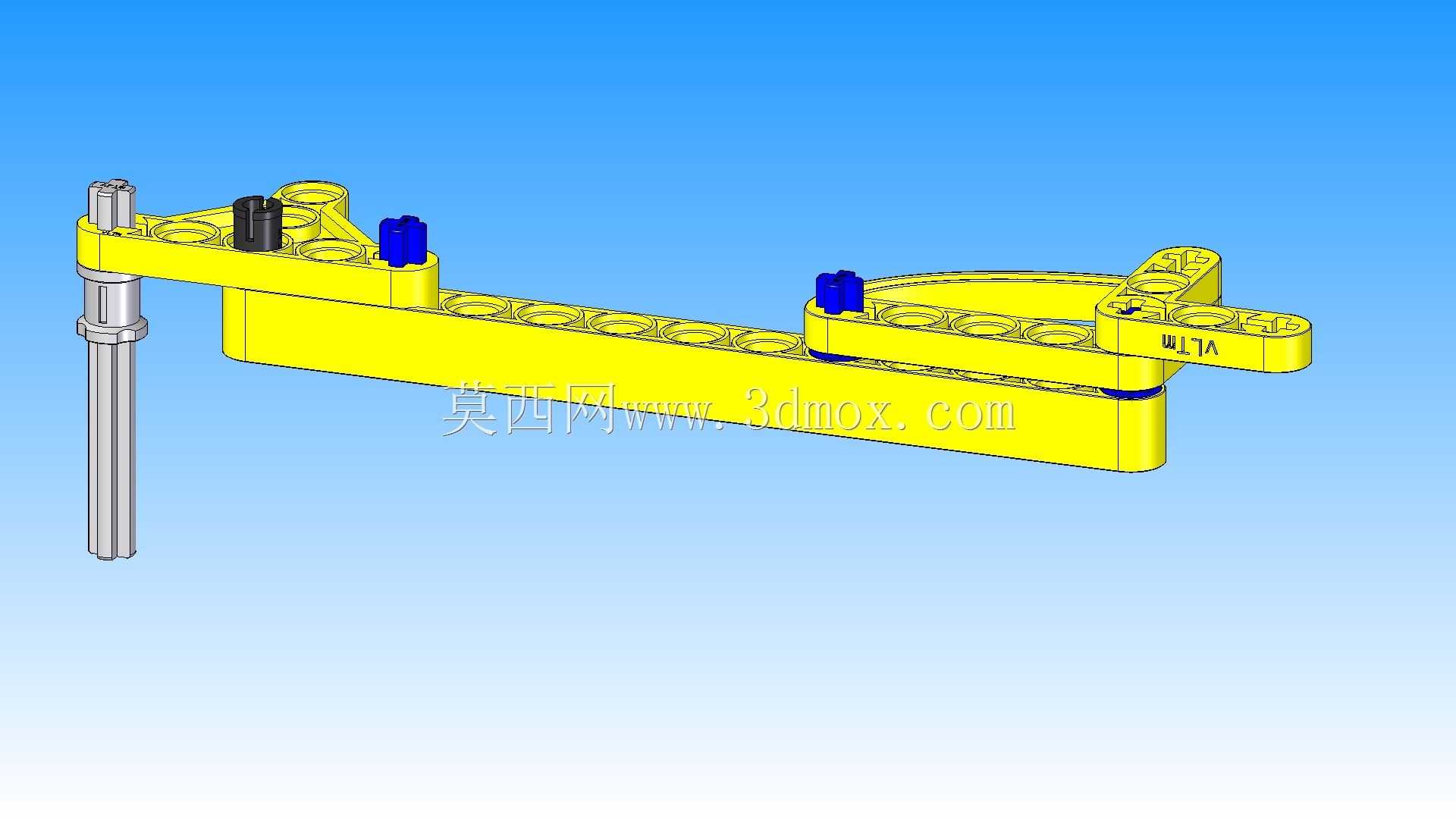

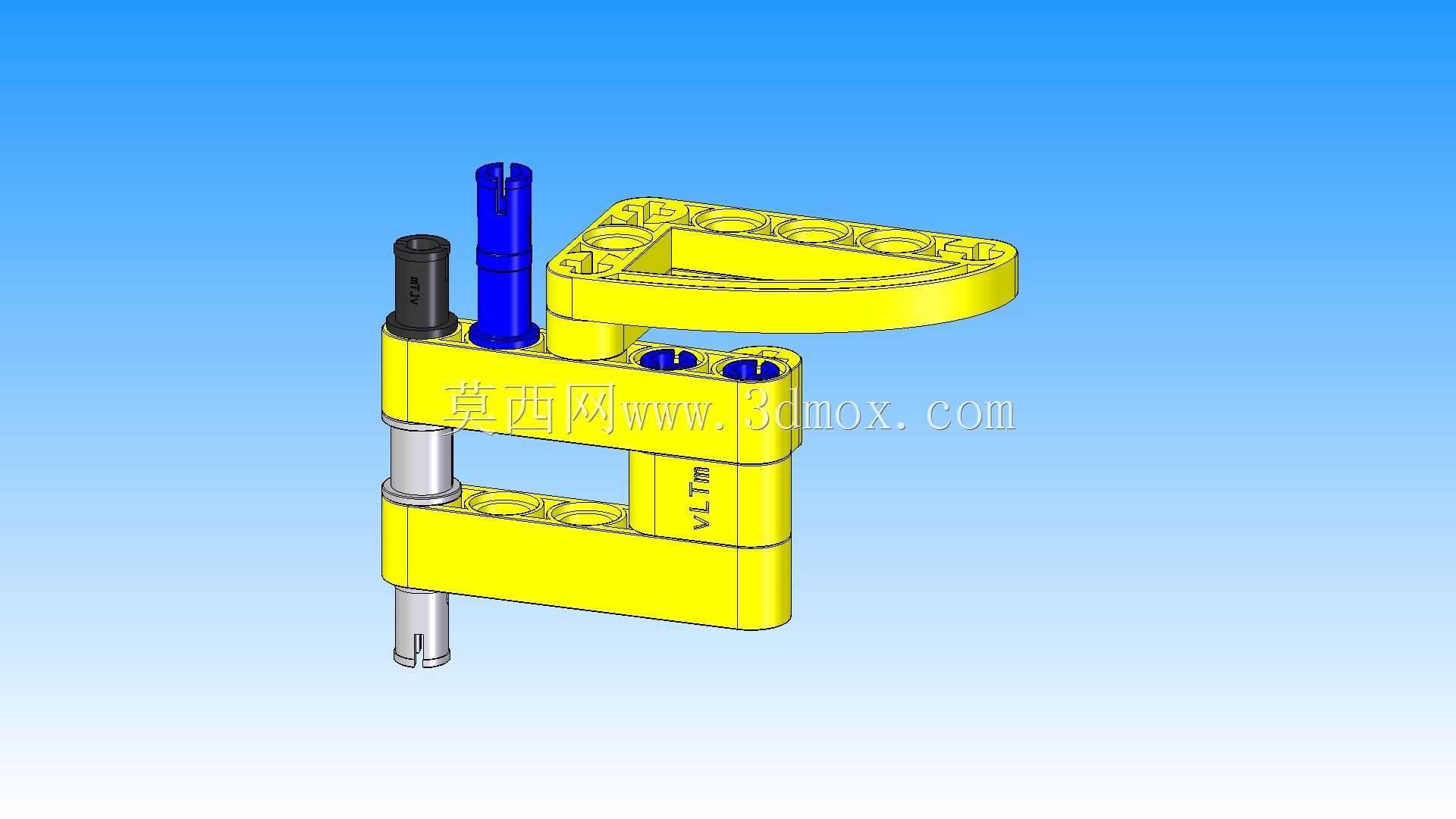

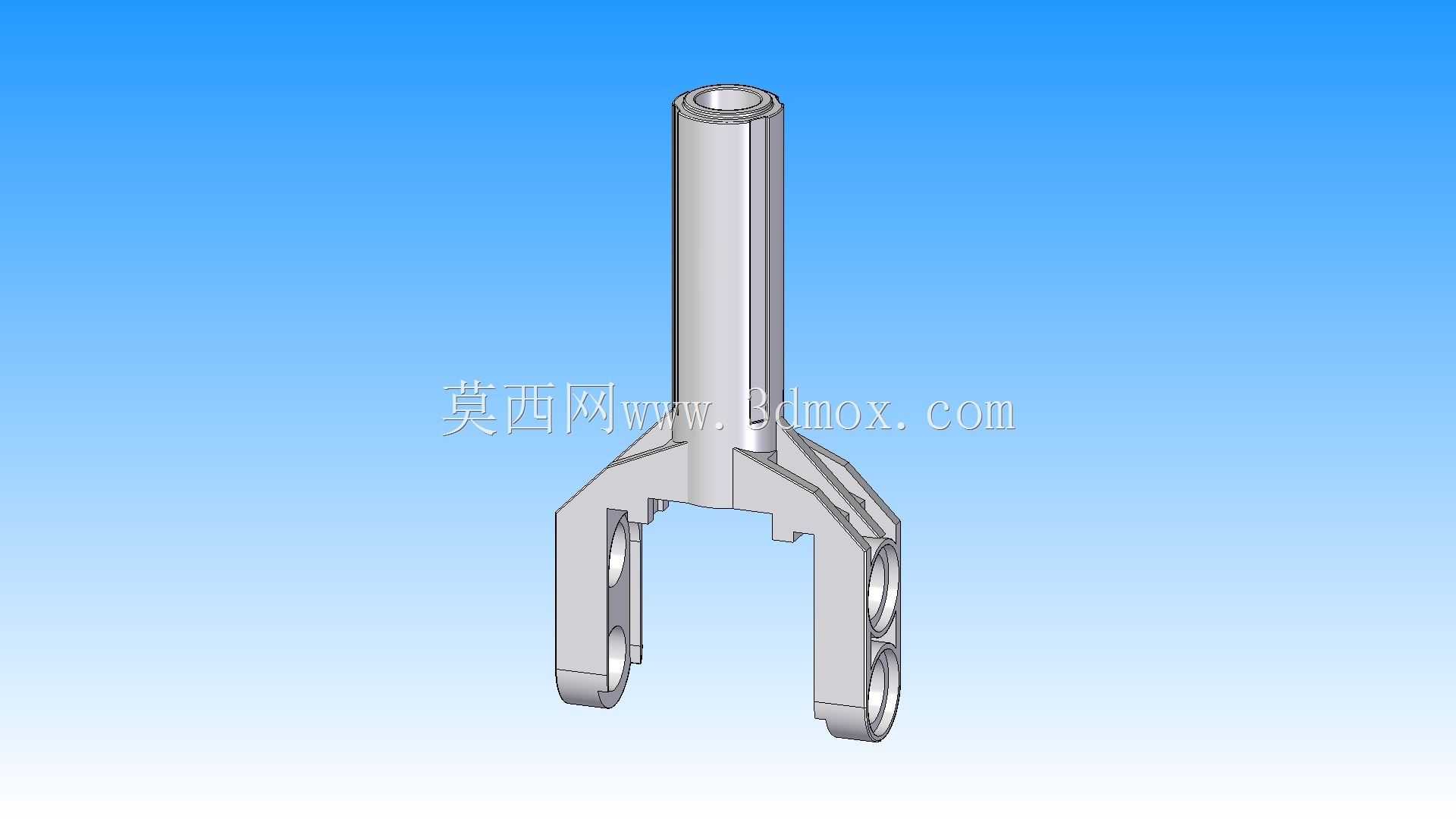

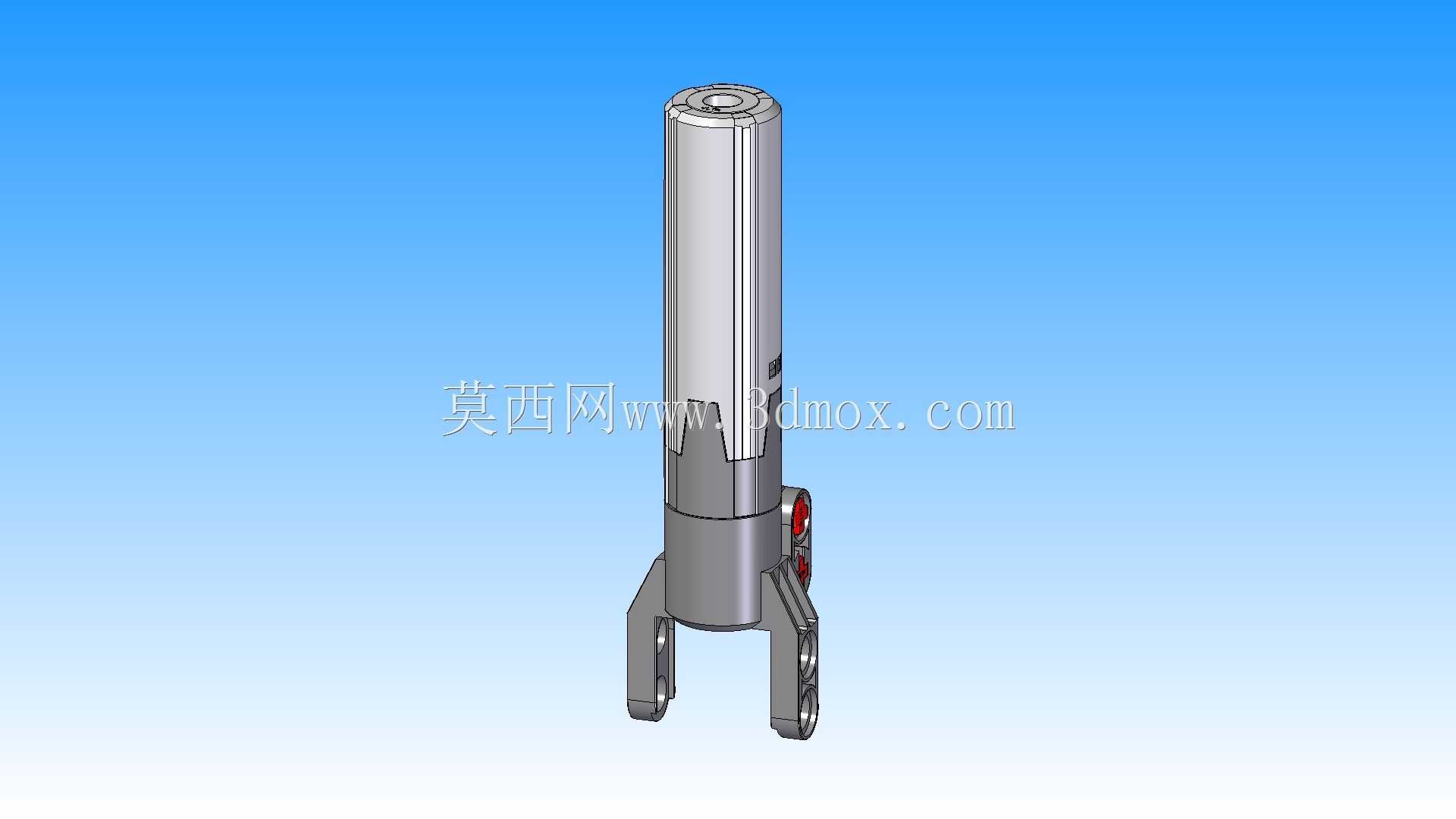

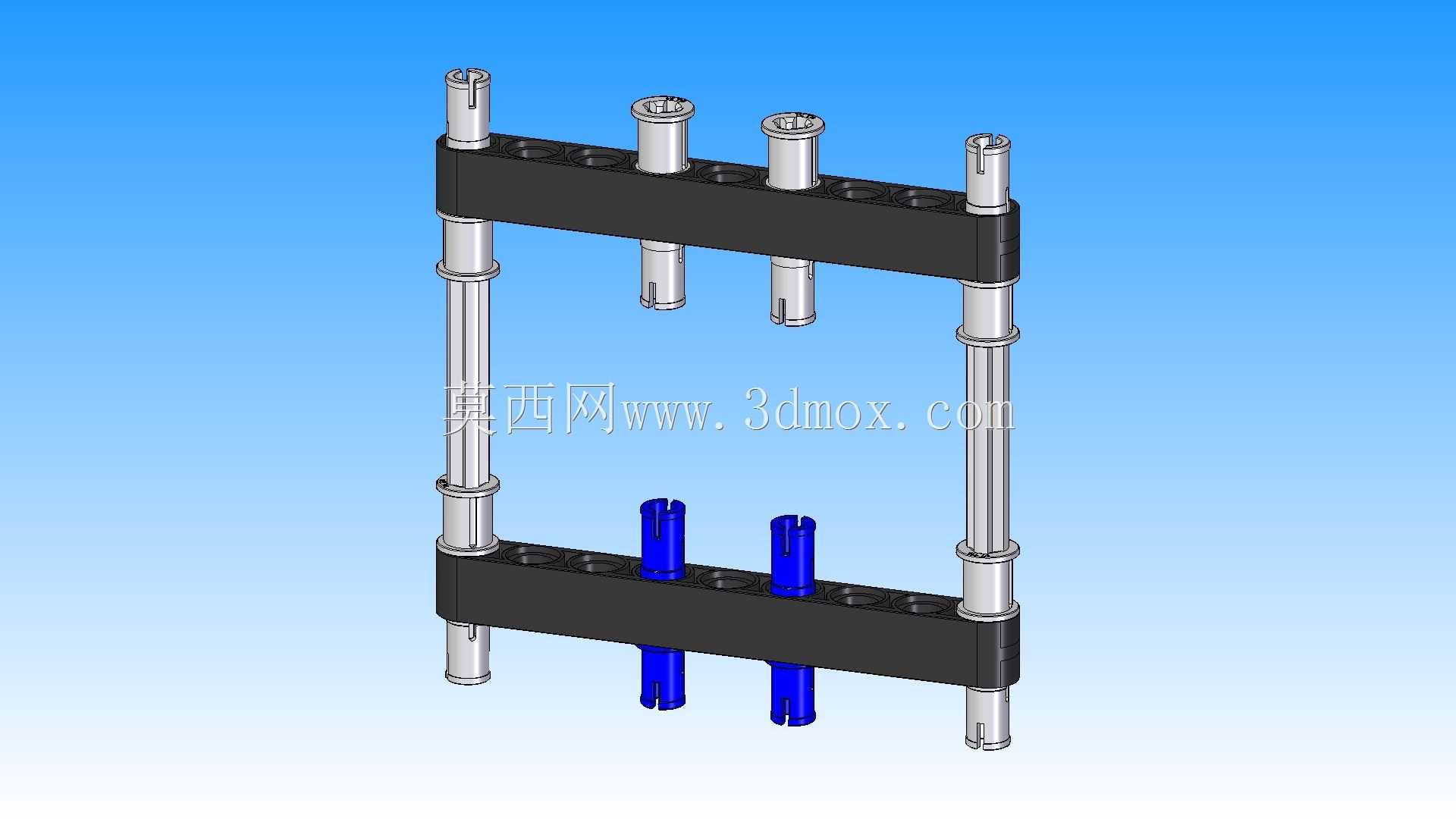

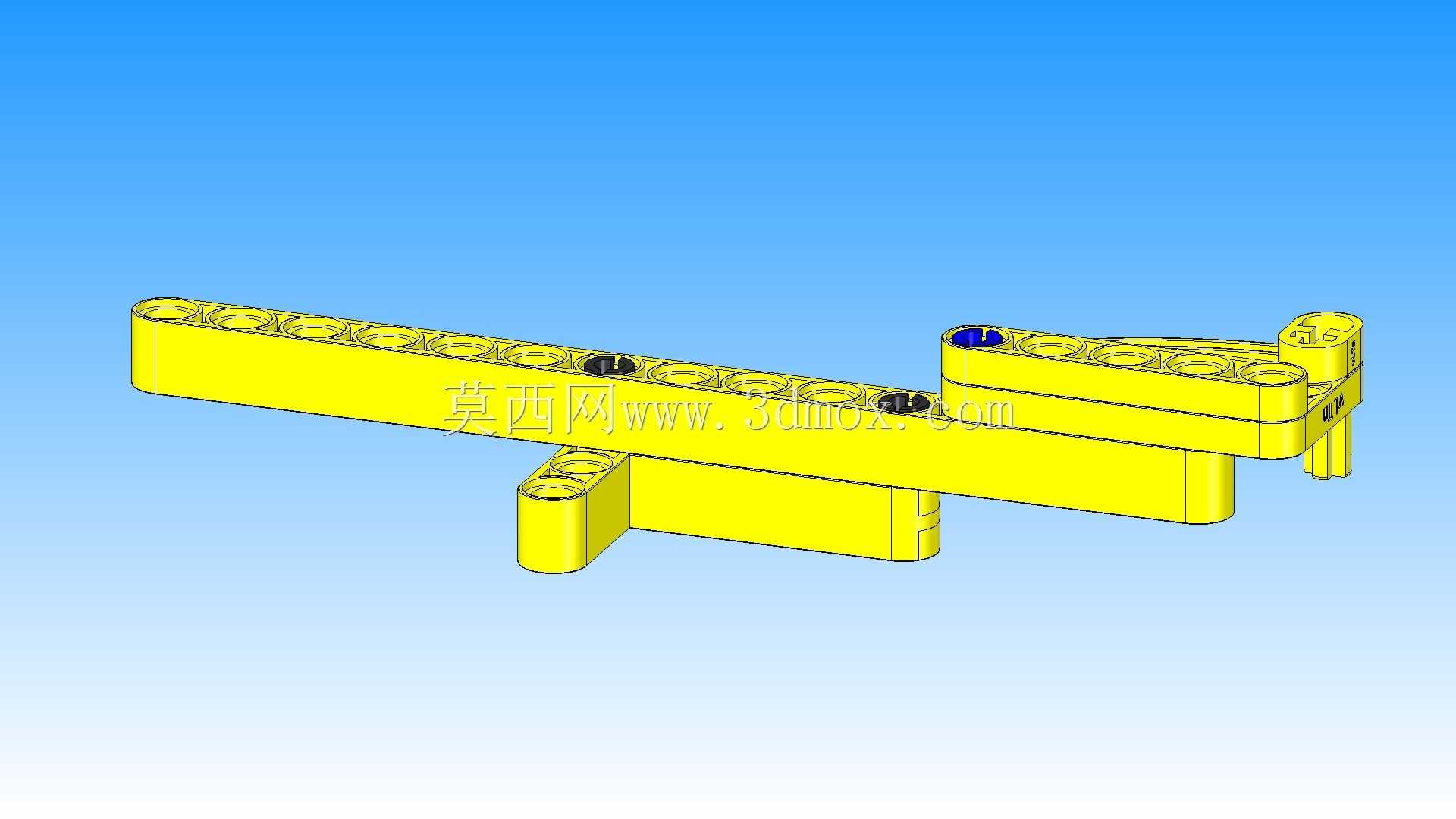

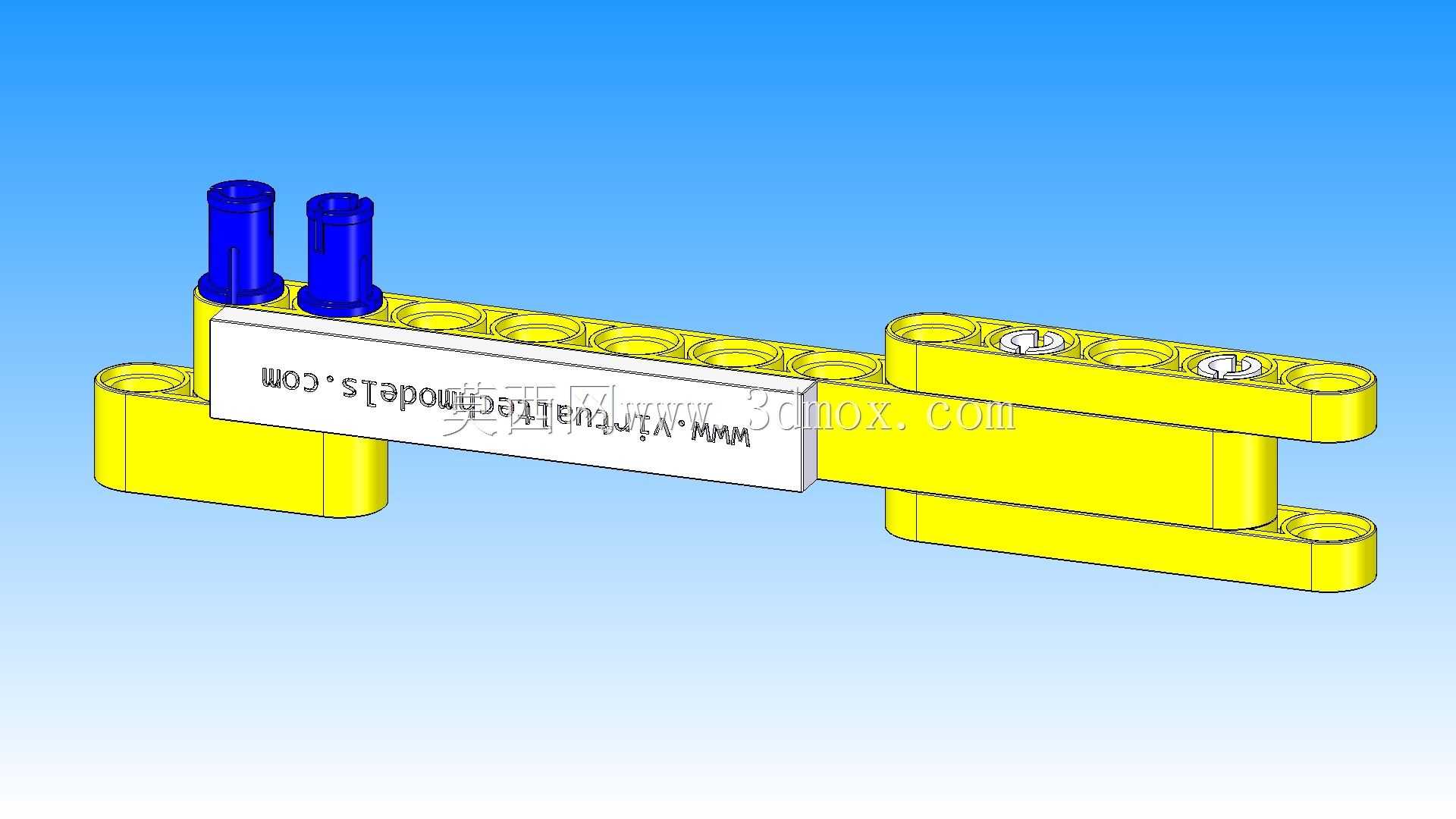

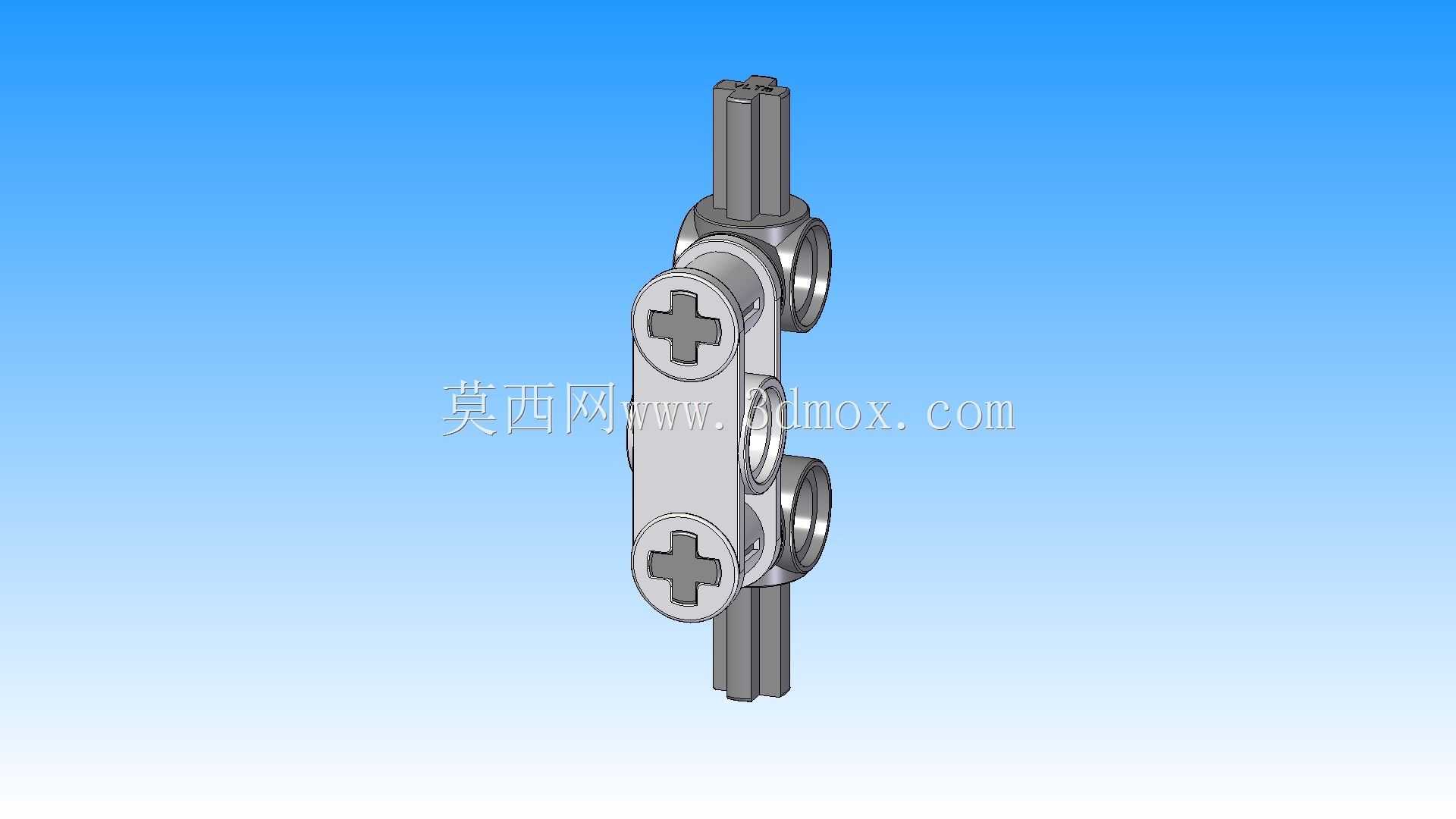

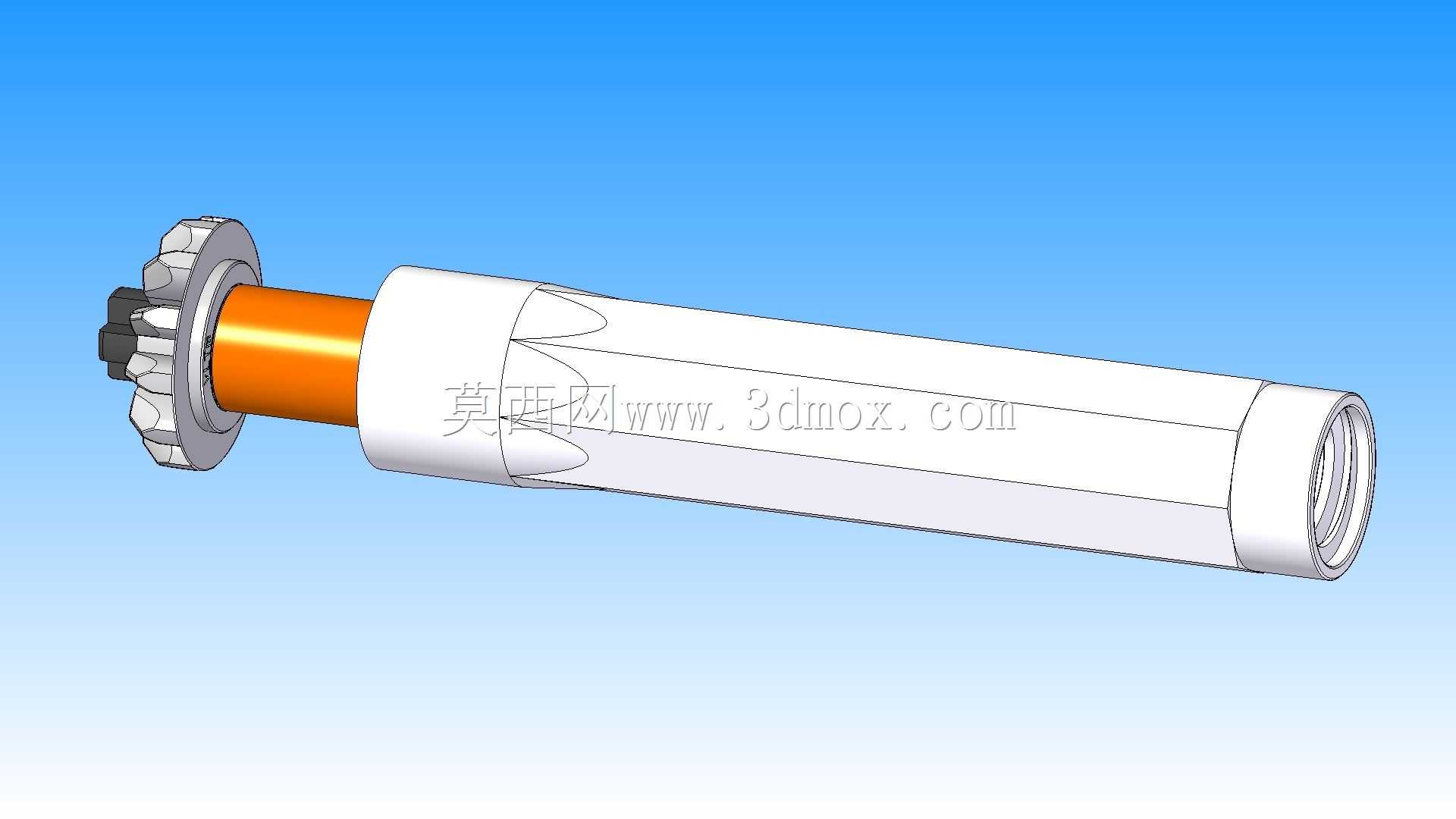

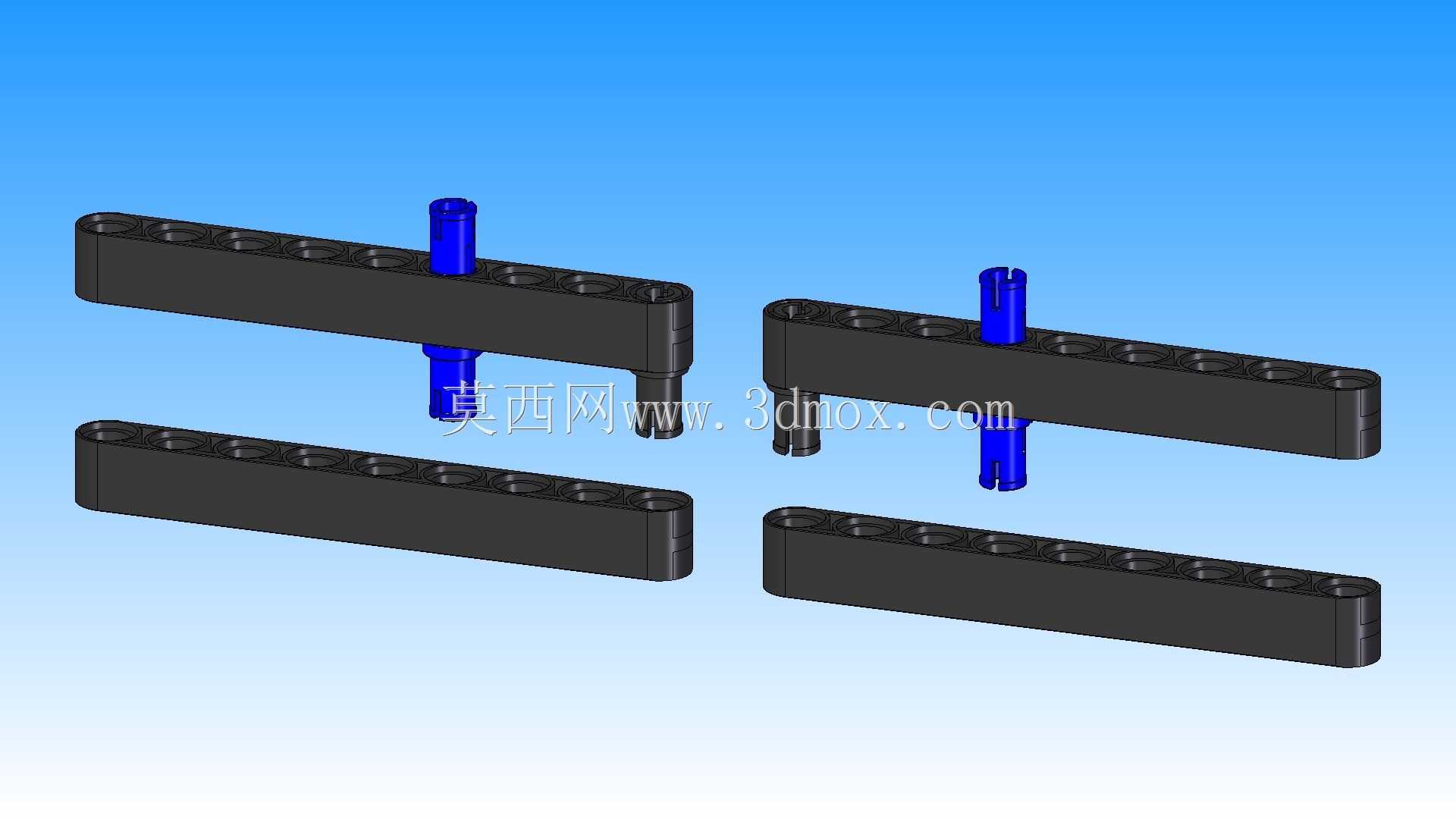

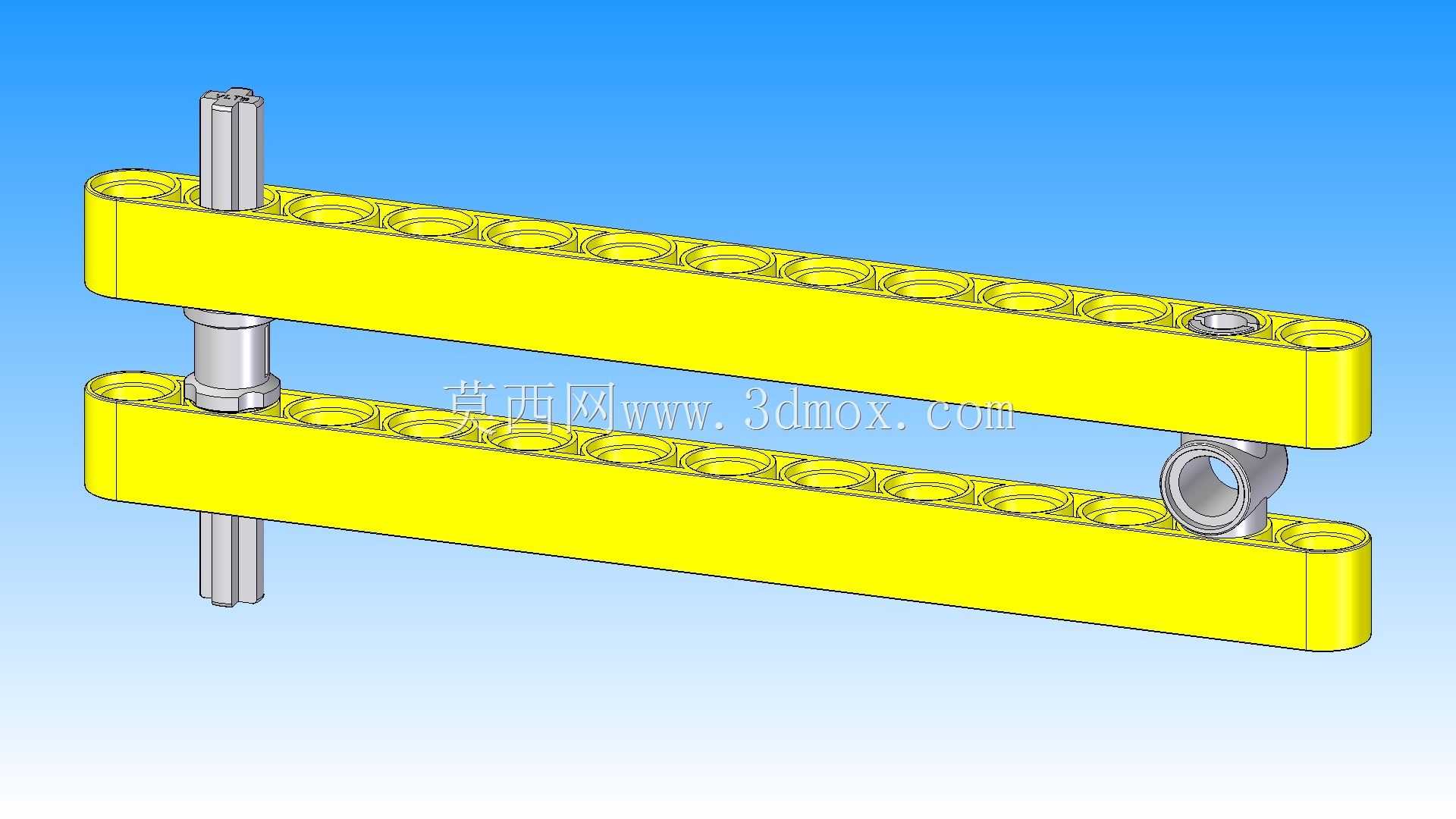

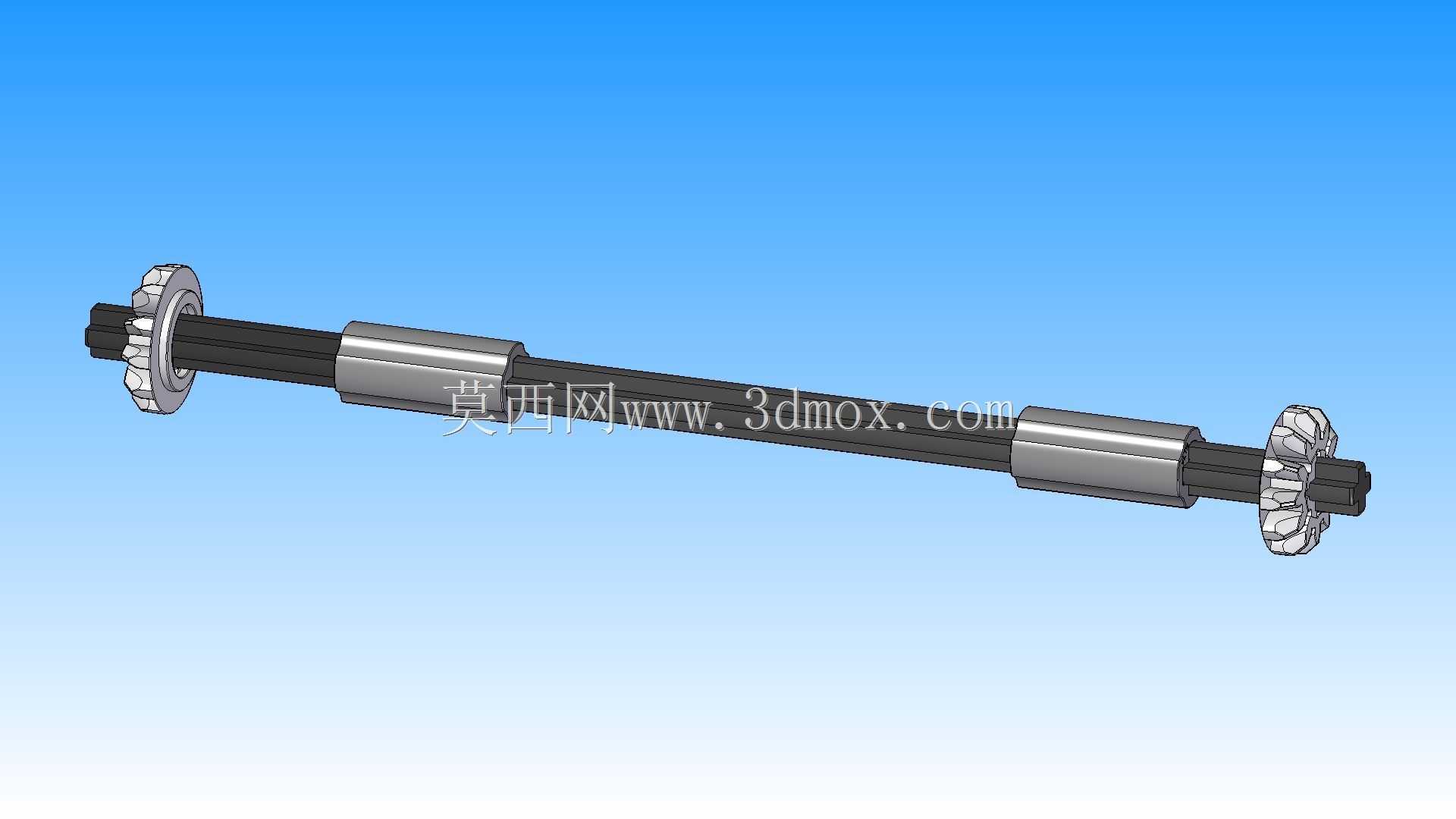

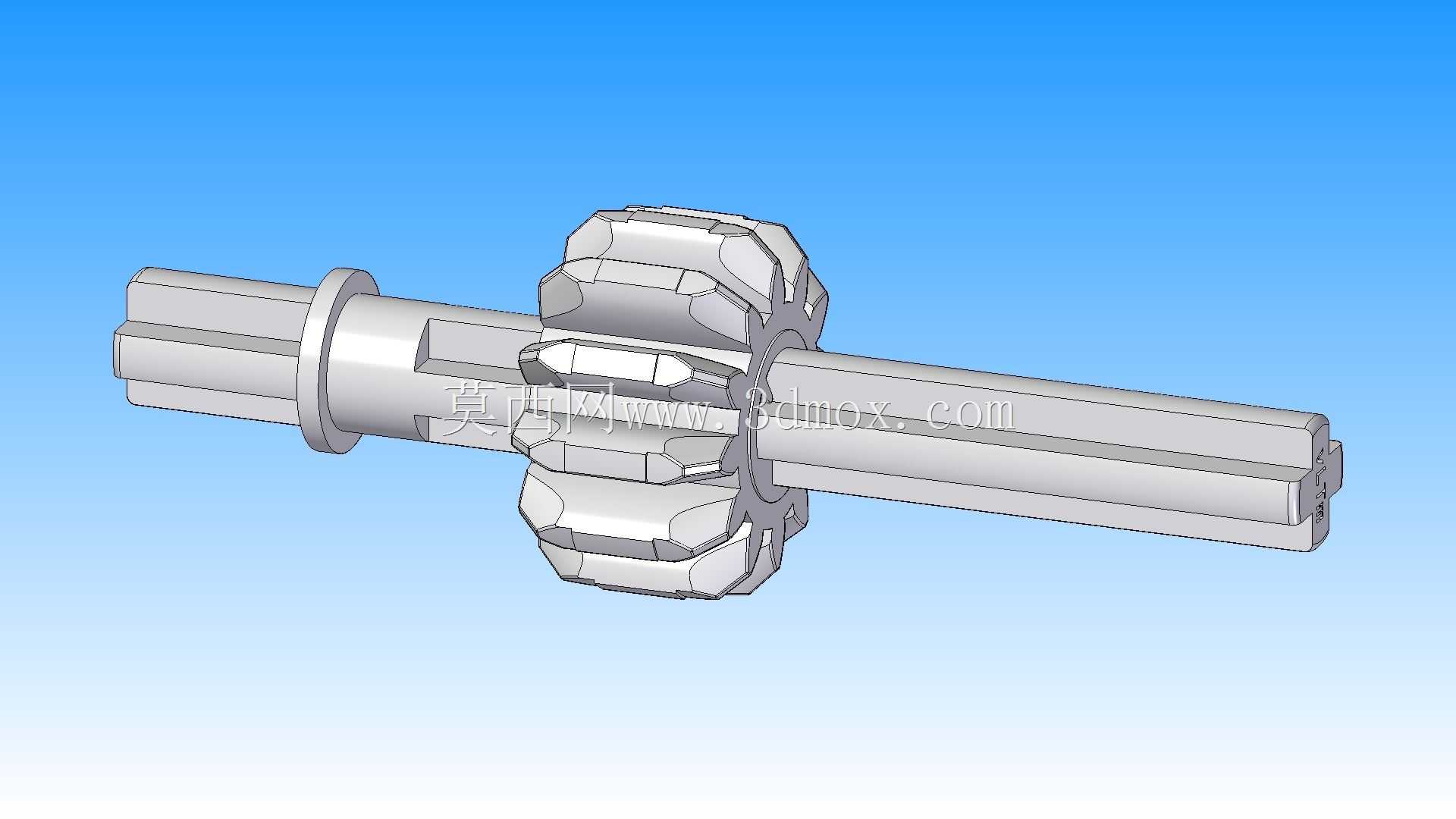

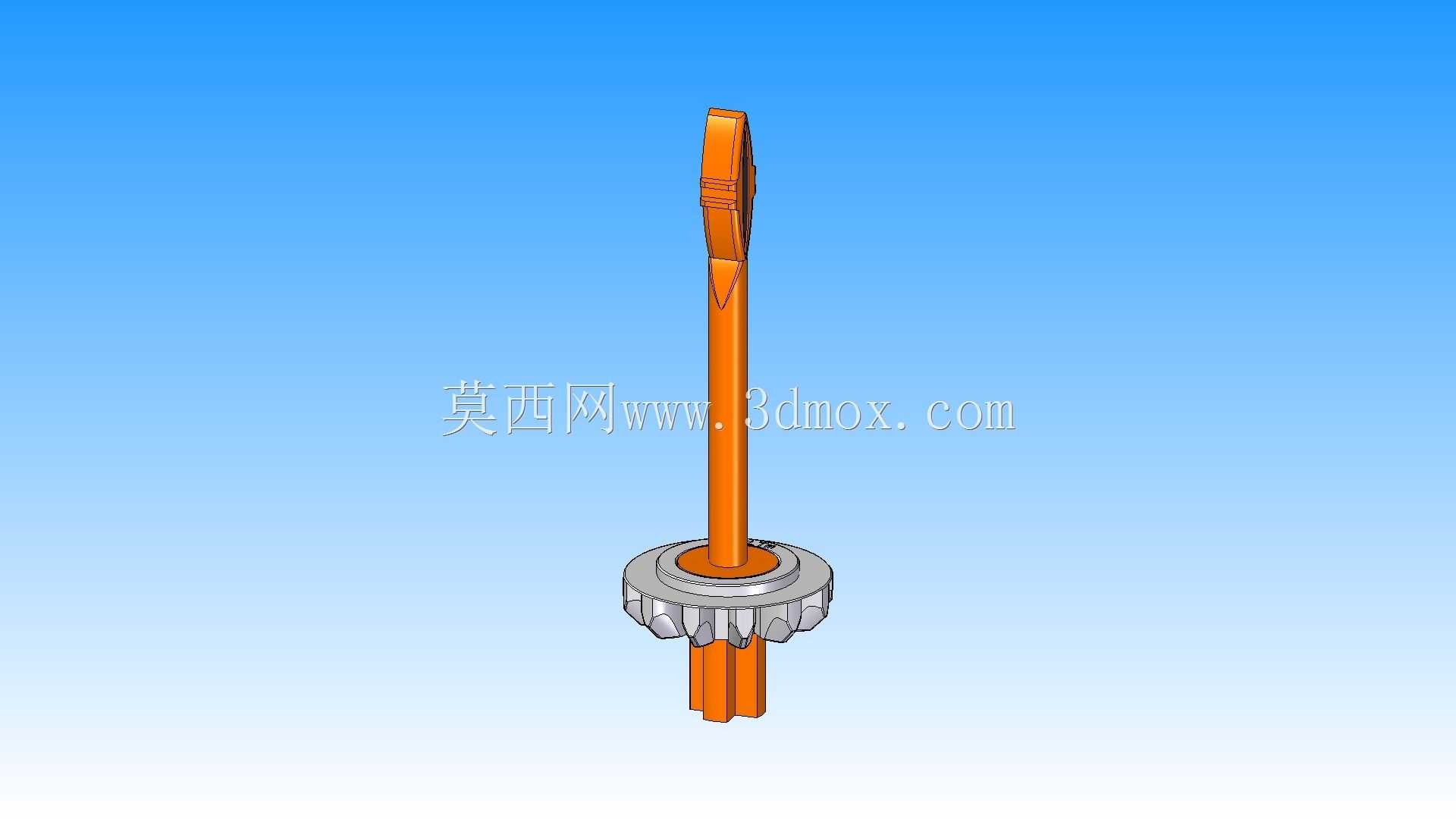

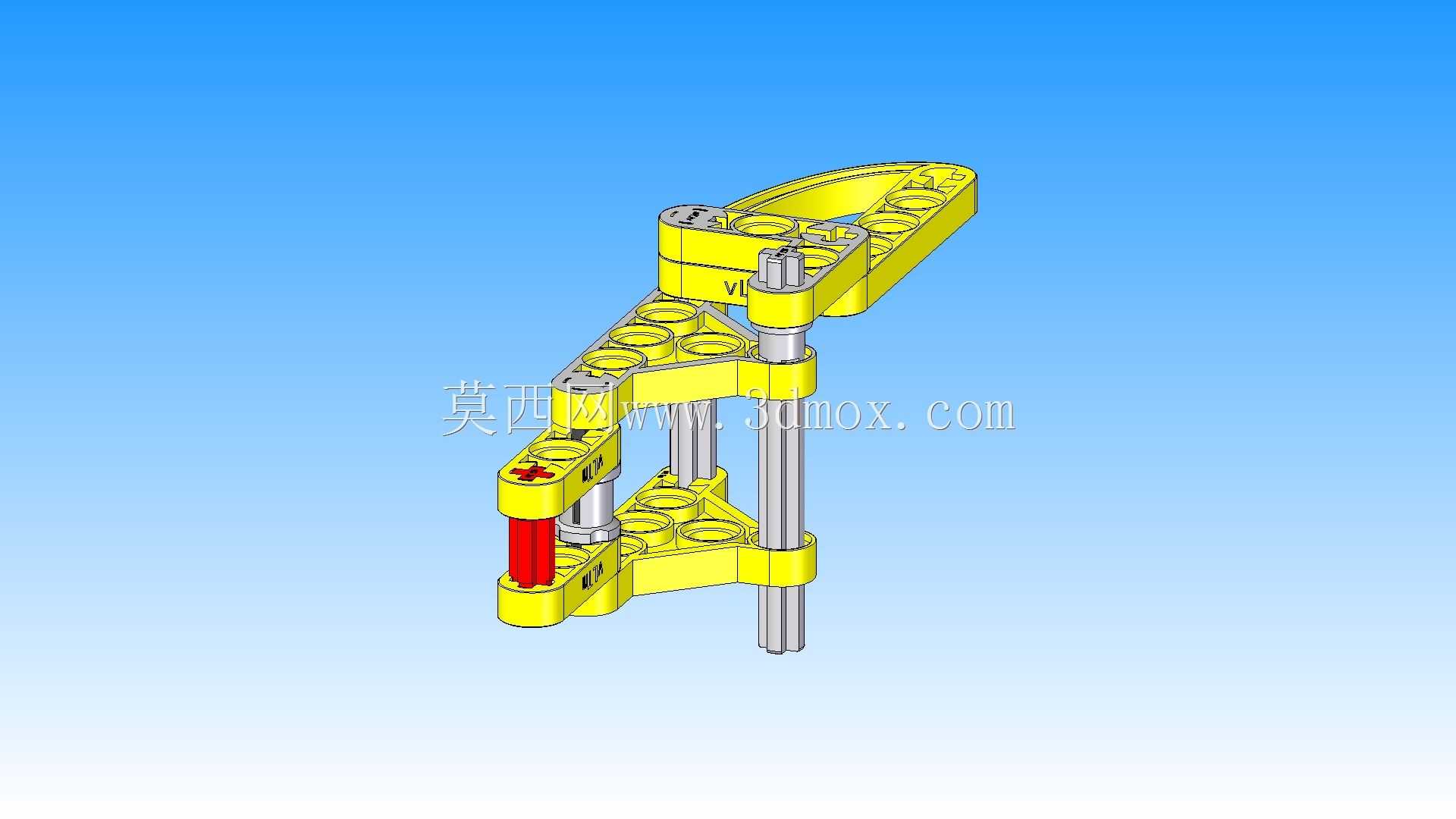

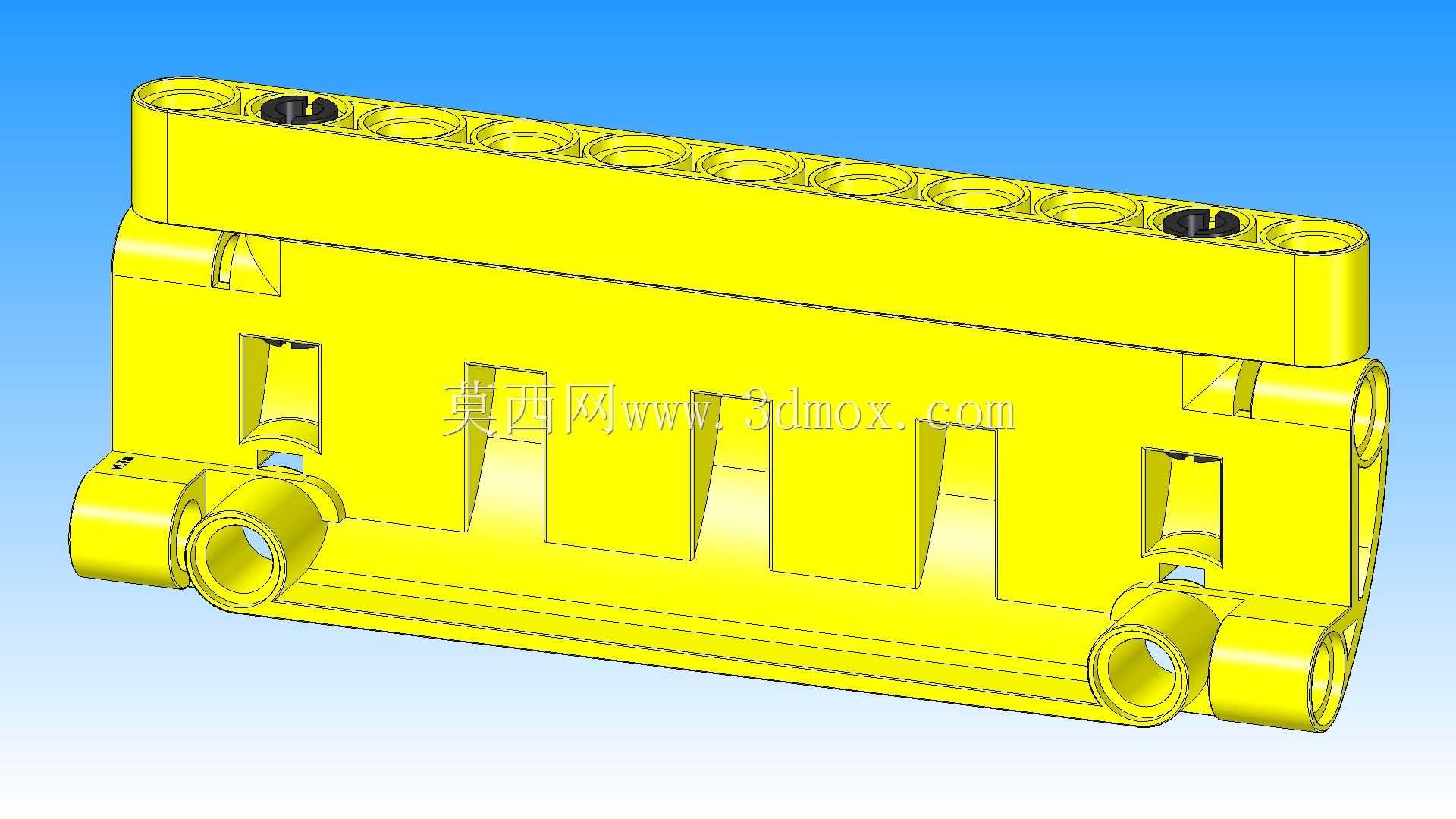

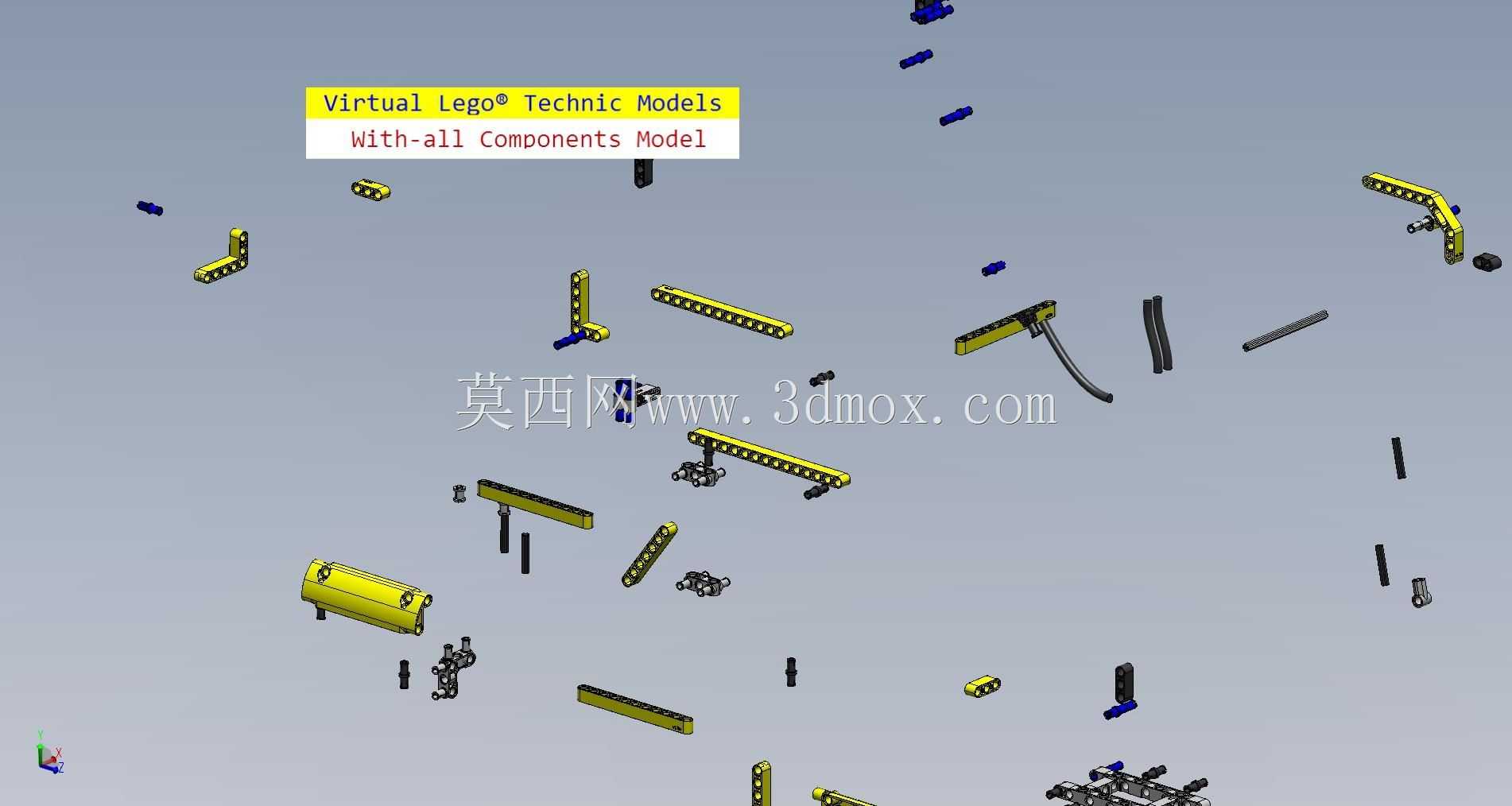

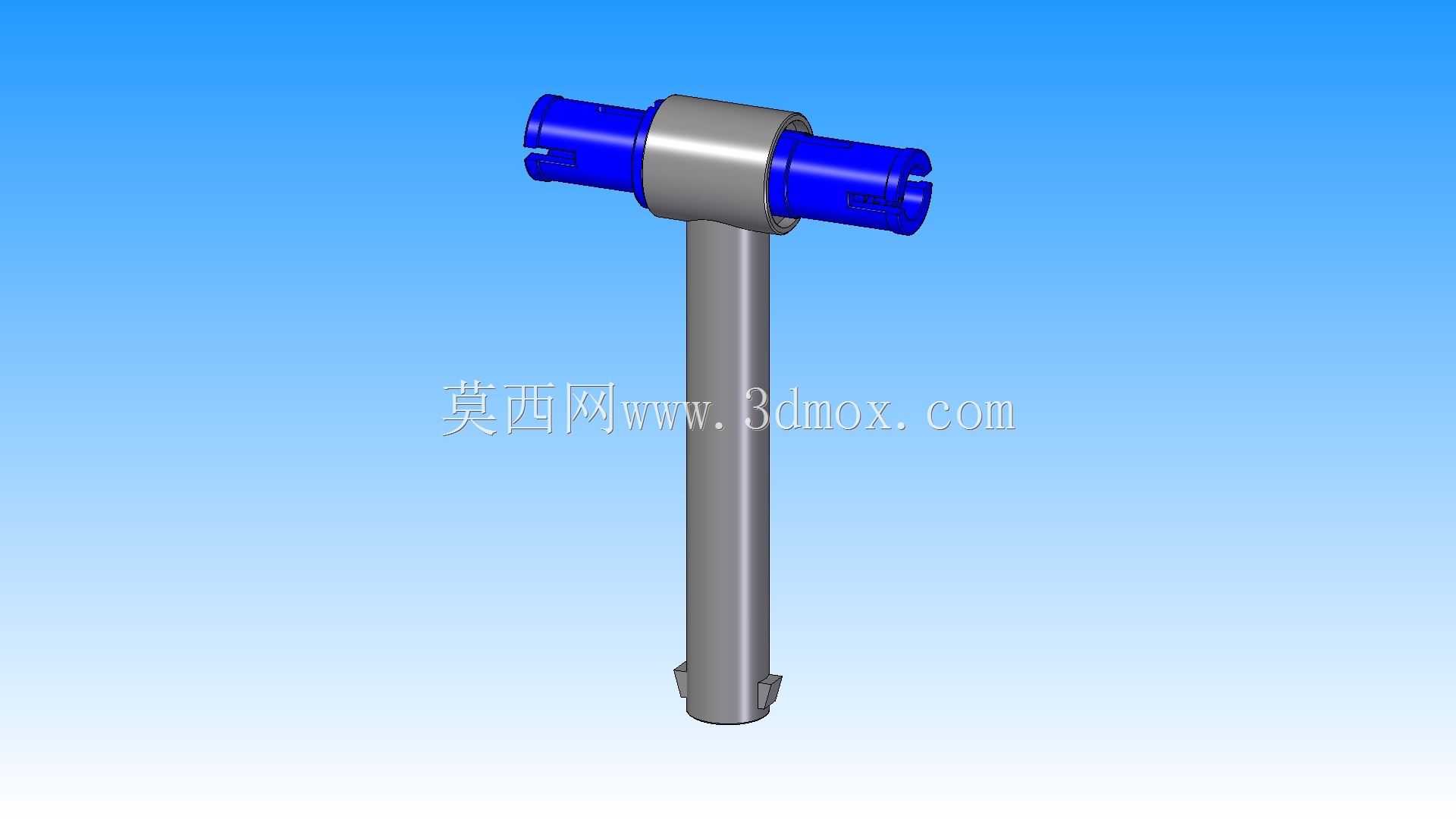

这款履带式抓料作业机械结构，采用模块化积木式拼接设计思路，核心面向小型作业场景的物料抓取、定点转运作业需求，可适配狭窄厂区内的散料分拣、轻型构件搬运、教学演示类机械结构实训等场景。整机下部采用履带式行走底盘结构，履带板采用拼接式单元设计，接地比压控制在适配松软平整作业面的区间，可在车间环氧地坪、硬化铺装路面、轻度不平整作业面稳定行走，底盘上部设置回转支承结构，可实现上部作业机构360度连续回转，满足不同方位的作业覆盖需求，底盘两侧预留的安装边界可根据实际需求加装配重块、行走驱动电机固定位，适配不同动力配置的改装需求。上部作业臂采用多段铰接式结构，臂架主体为镂空桁架式拼接结构，在保证结构抗弯抗扭强度的前提下，大幅降低臂架自身重量，减少回转与举升过程中的惯量，臂架各铰接点处预留标准连接孔位，可灵活调整臂段长度、铰接点位置，适配不同作业半径与举升高度的需求。臂架末端搭载夹爪式作业属具，夹爪采用多爪同步收拢结构，可适配规则形状构件、不规则散状物料的夹持作业，夹爪开合行程可通过调整铰接连杆的安装位置进行调节，夹持力可通过臂架内置的线性驱动元件行程进行控制，避免夹持力过大损伤物料或夹持力不足导致物料脱落。设计过程中采用虚拟零件与虚拟组件分层装配的思路，将重复出现的标准拼接单元定义为通用虚拟零件，大幅减少装配层级，降低整体装配的复杂度，同时便于后续对单个结构单元进行修改调整，不会牵连整体装配结构出现关联报错。各运动副处均预留了驱动元件安装位，可根据实际演示或作业需求加装线性驱动、旋转驱动元件，实现臂架举升、夹爪开合、底盘行走、整机回转的全动作模拟，臂架的运动轨迹经过前期运动仿真校核，可保证在最大作业半径下整机重心仍落在底盘支撑边界内，不会出现侧翻风险，夹爪在最低取料位与最高卸料位的运动过程中，不会与臂架、底盘结构产生运动干涉。整机的所有连接点位均采用统一规格的标准拼接接口，可根据实际作业需求快速更换末端属具，比如将夹爪更换为挖斗、破碎锤、吸盘等不同作业部件，拓展设备的适用场景，底盘上部的安装平台预留了电控元件、动力源的安装空间，可根据实际需求布置电池、控制阀组、信号接收模块等部件，满足远程操控、自主作业等不同功能的拓展需求。
