乐高式齿轮齿条传动机构教学演示装置

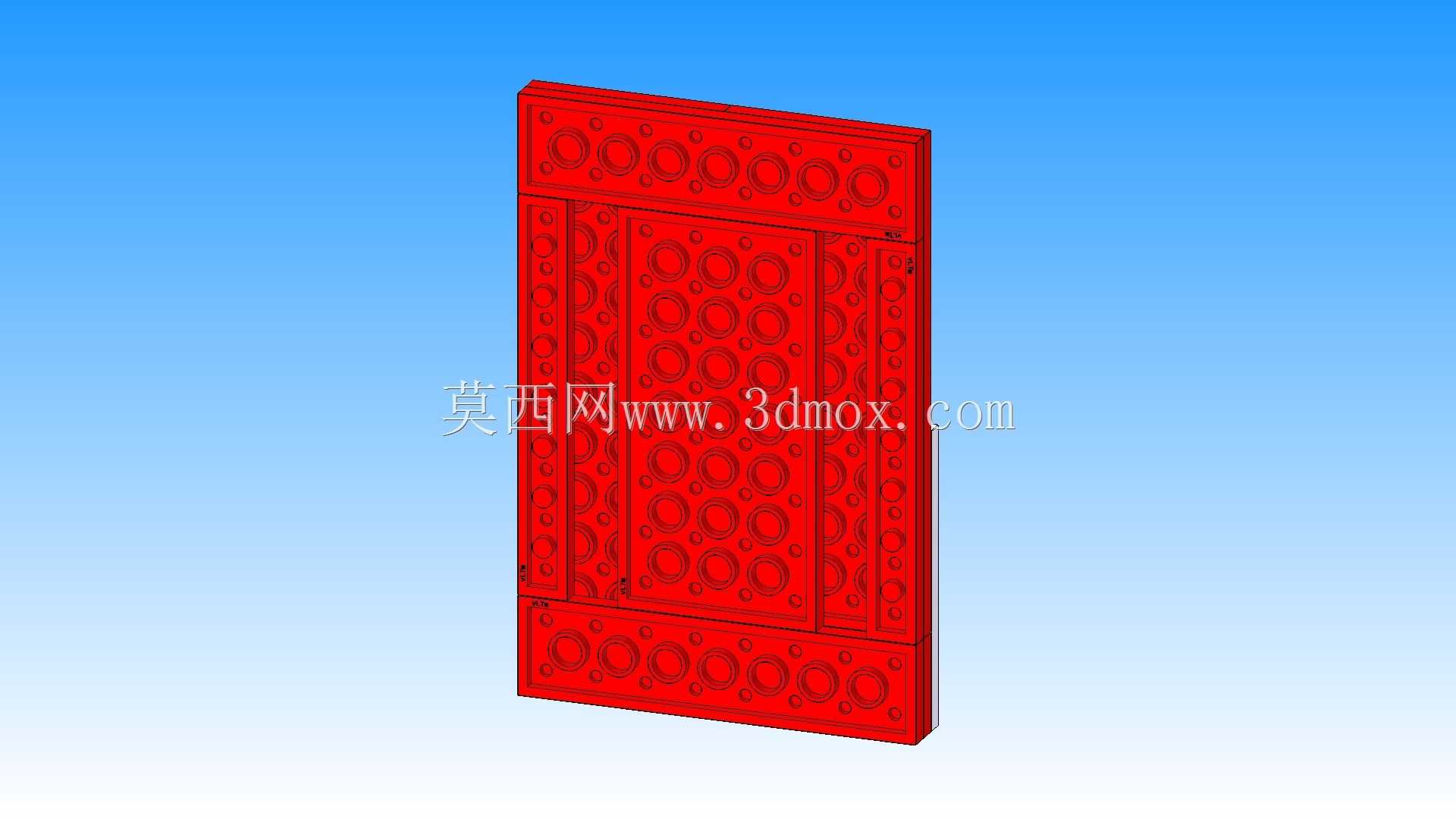

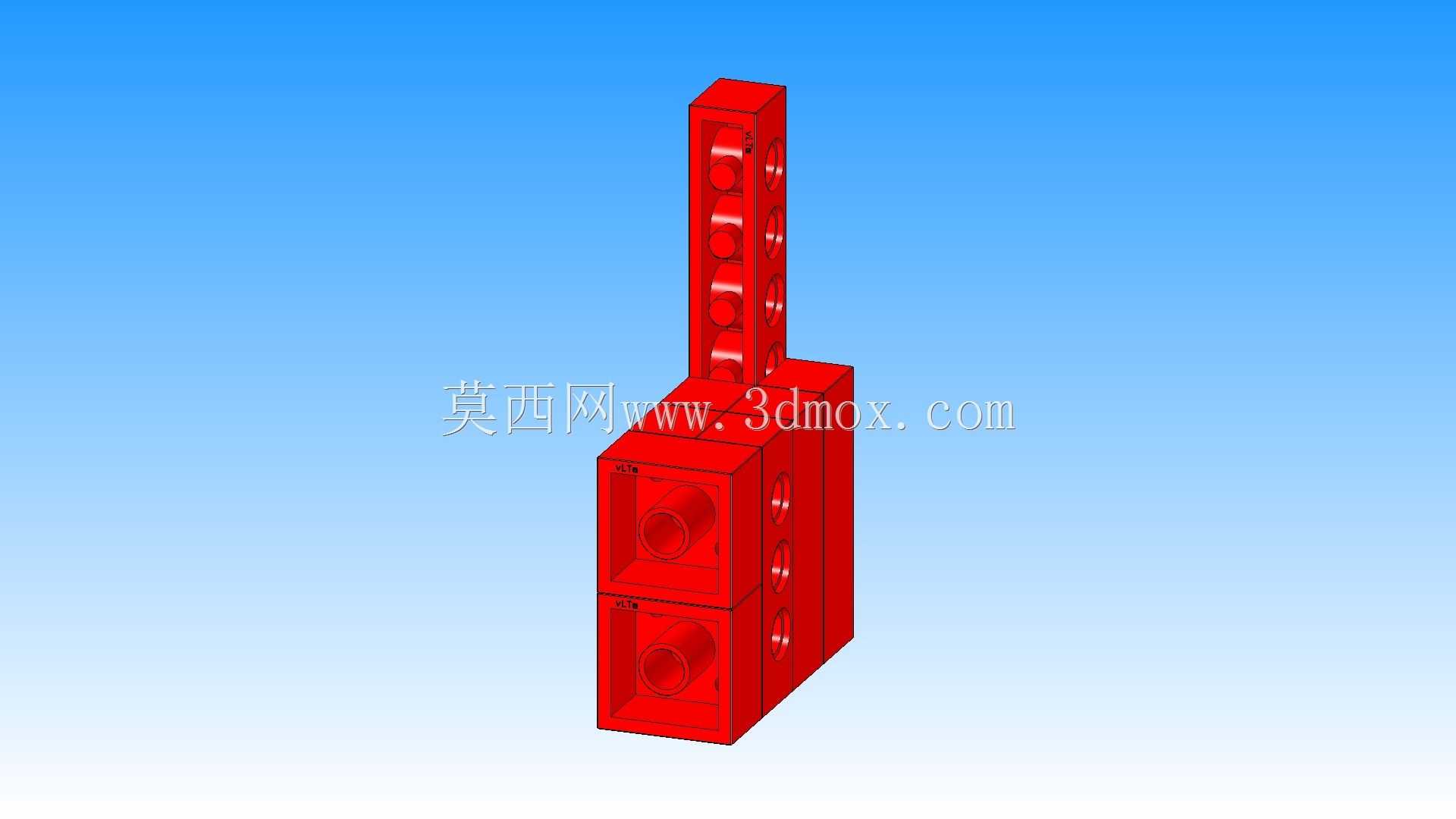

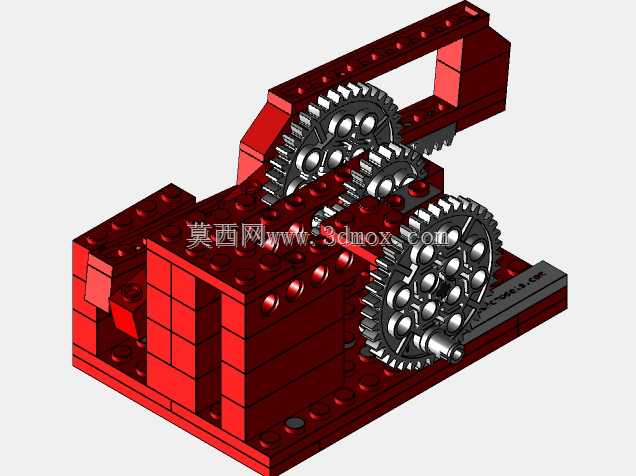

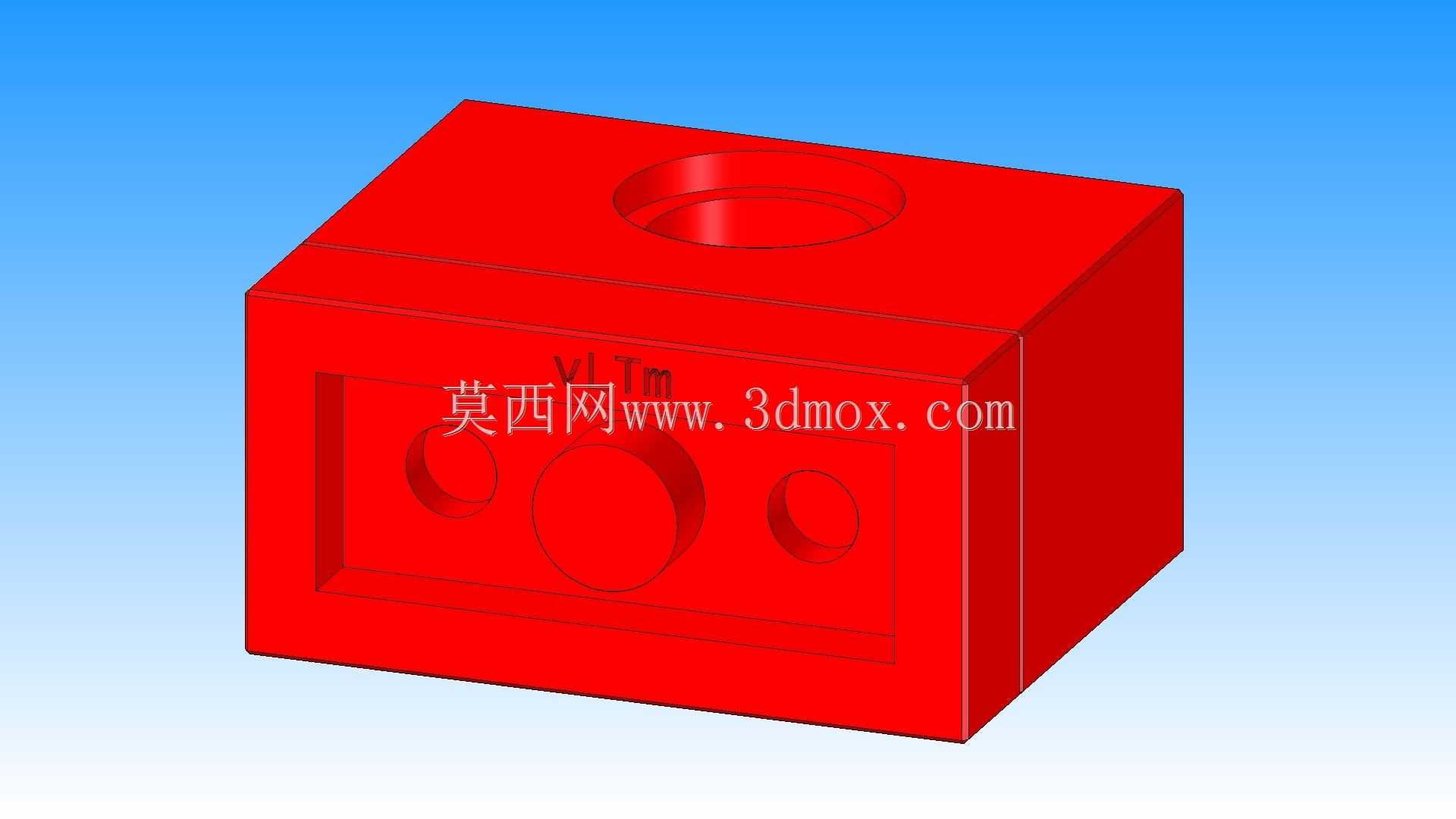

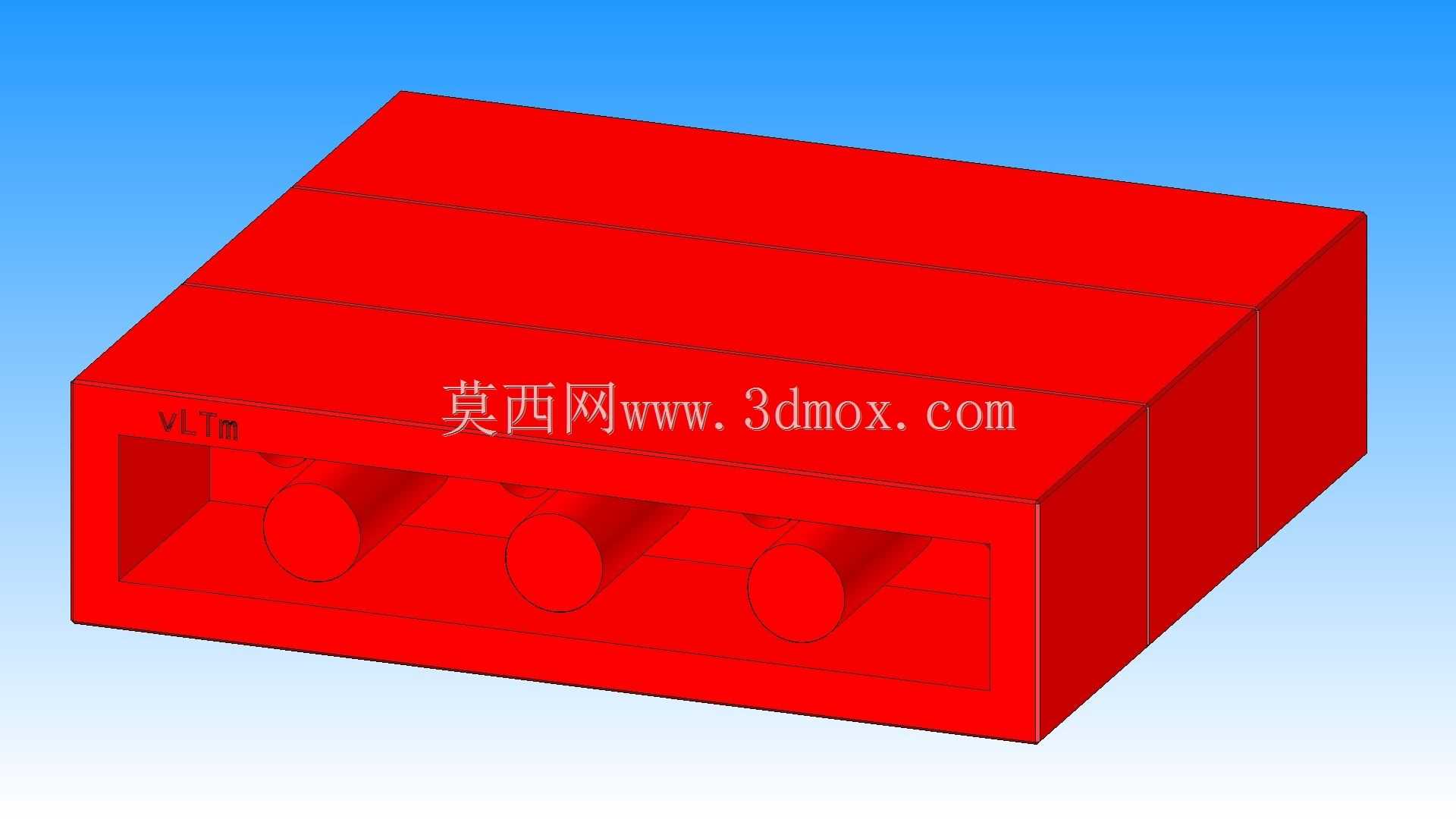

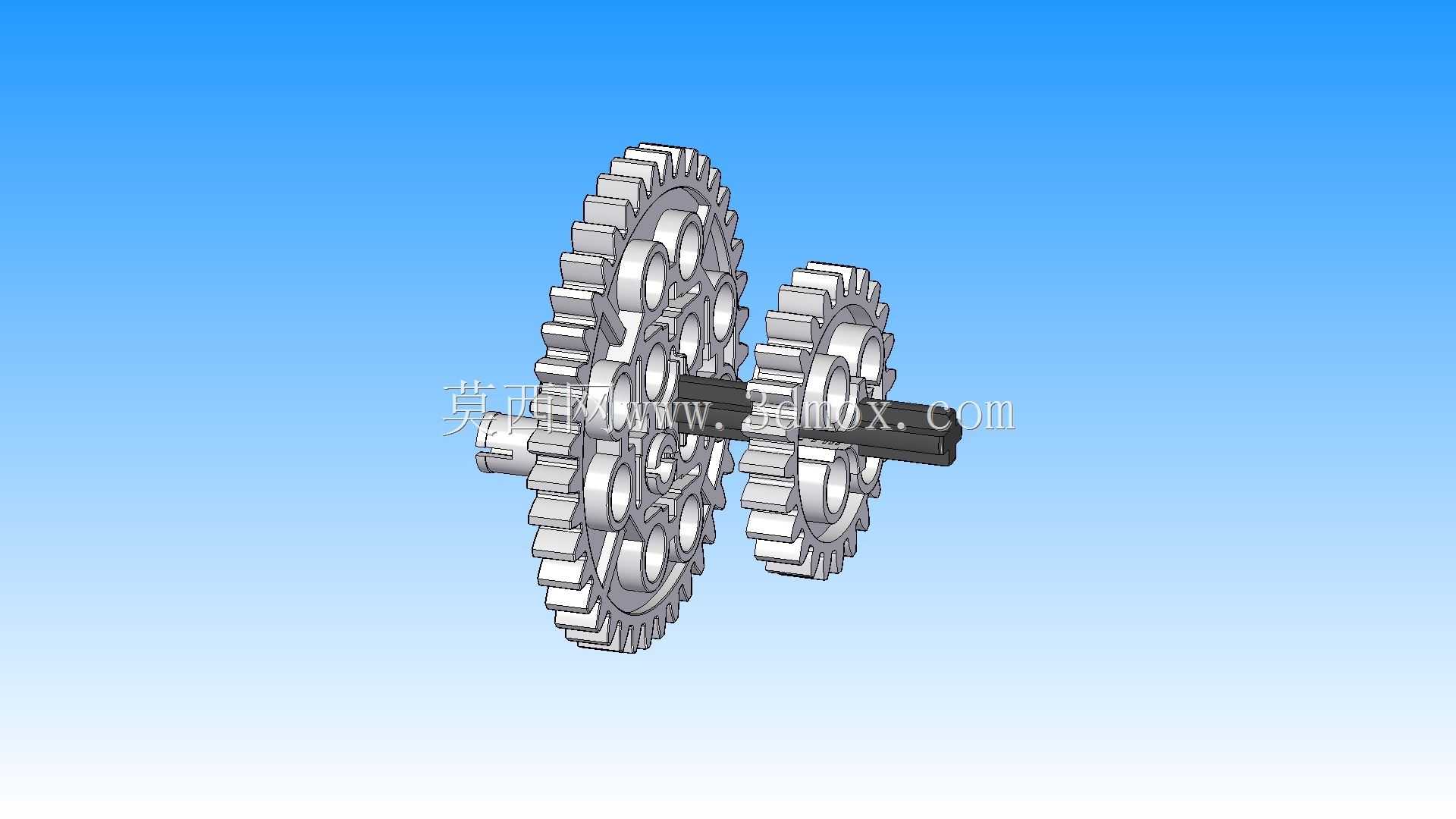

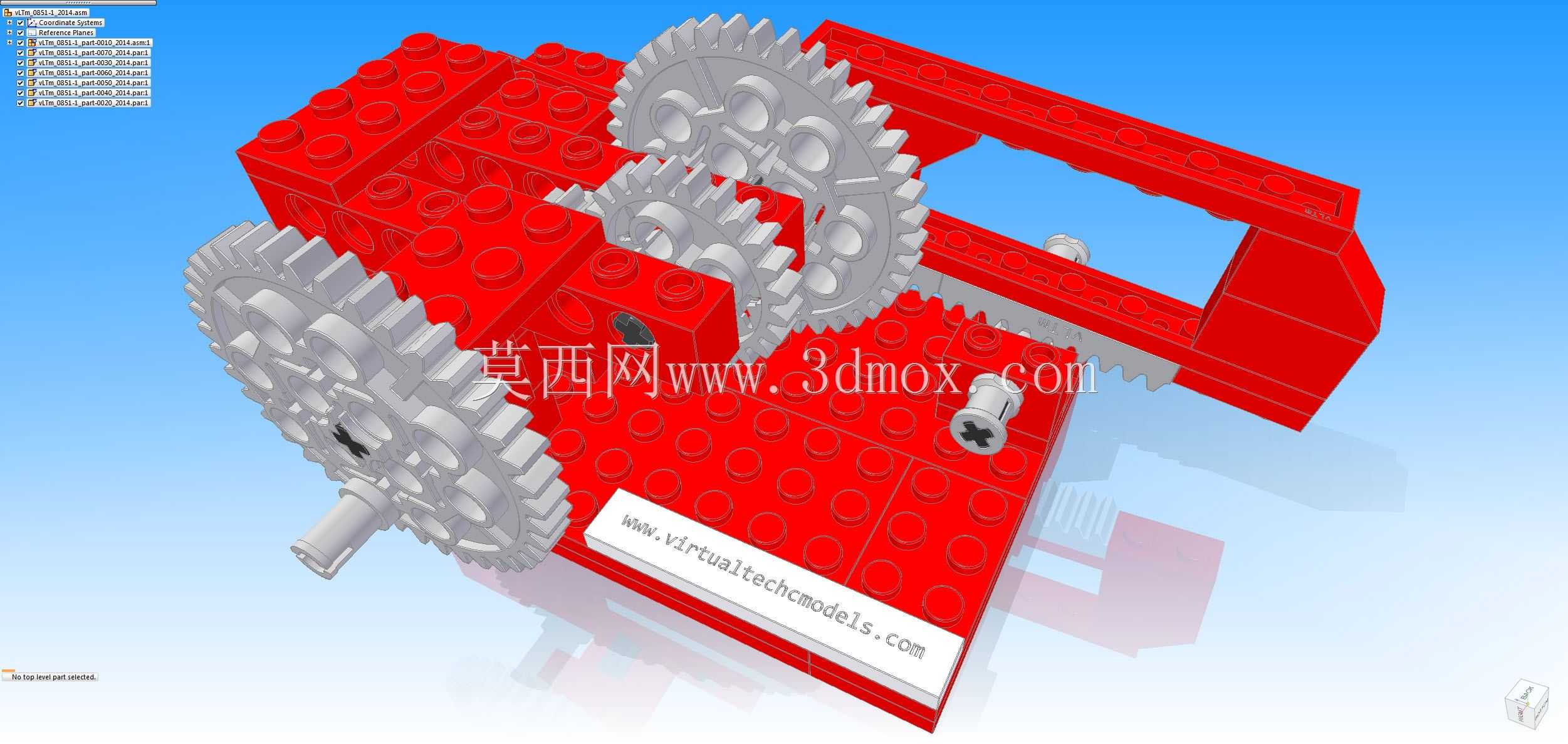

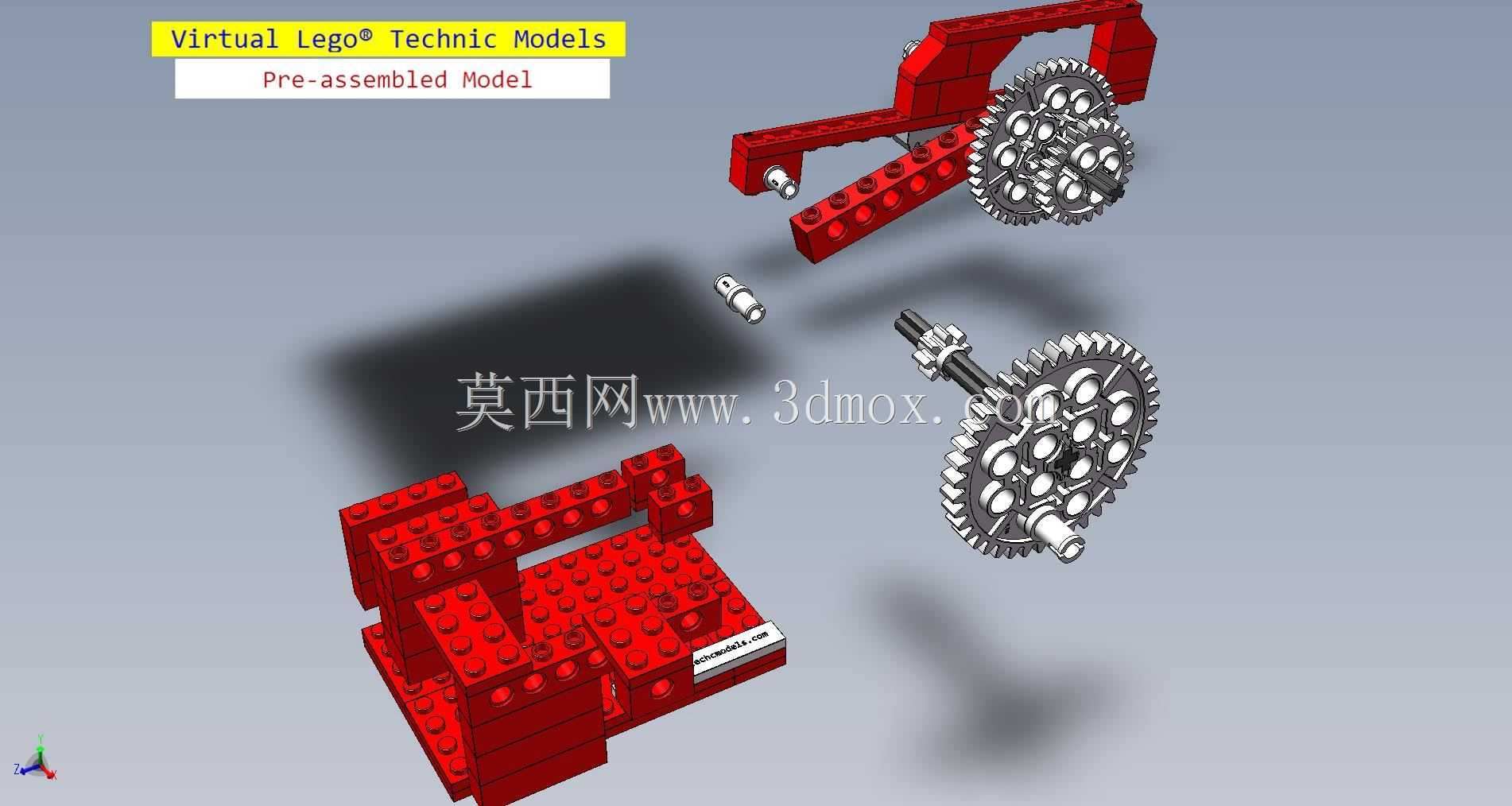

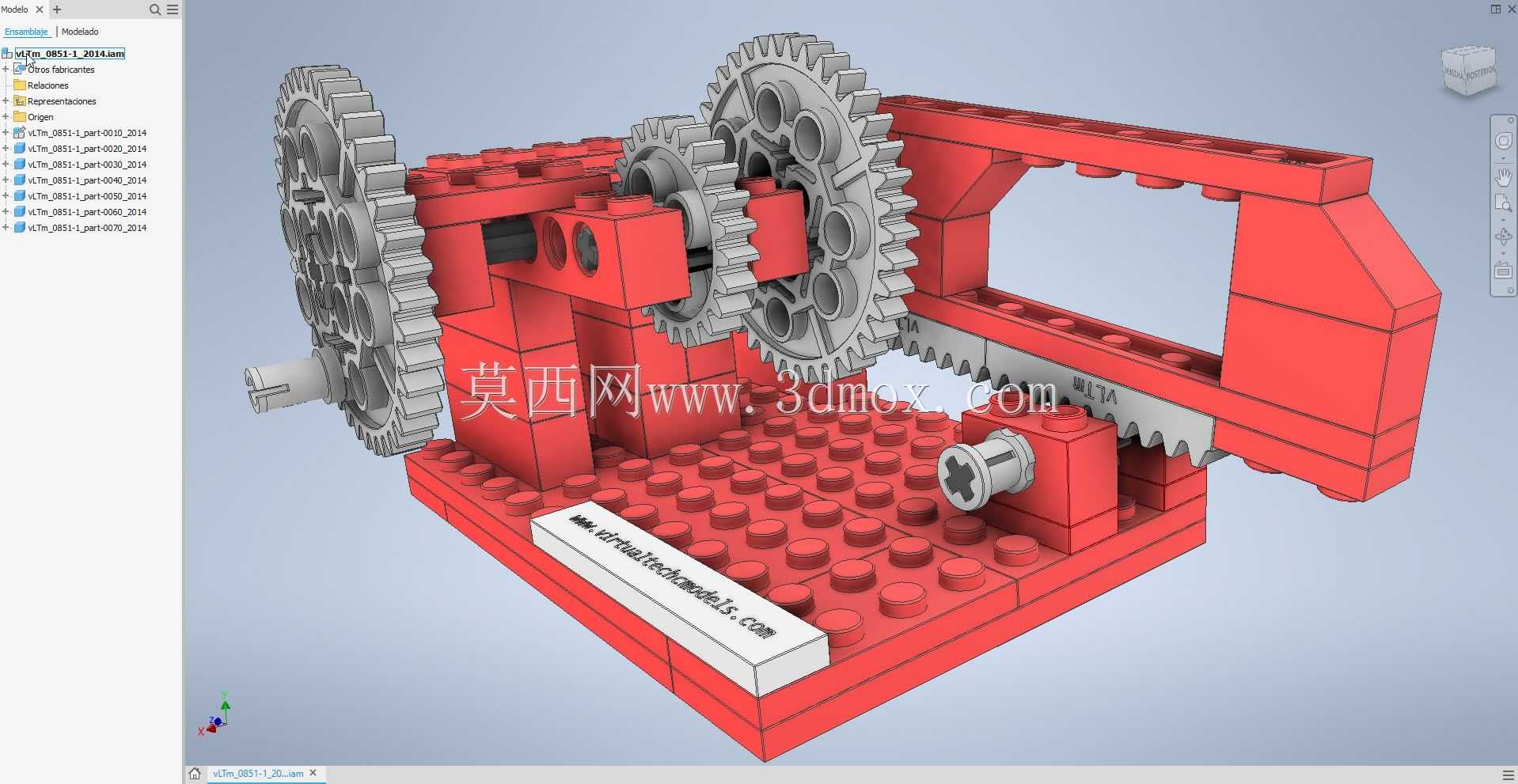

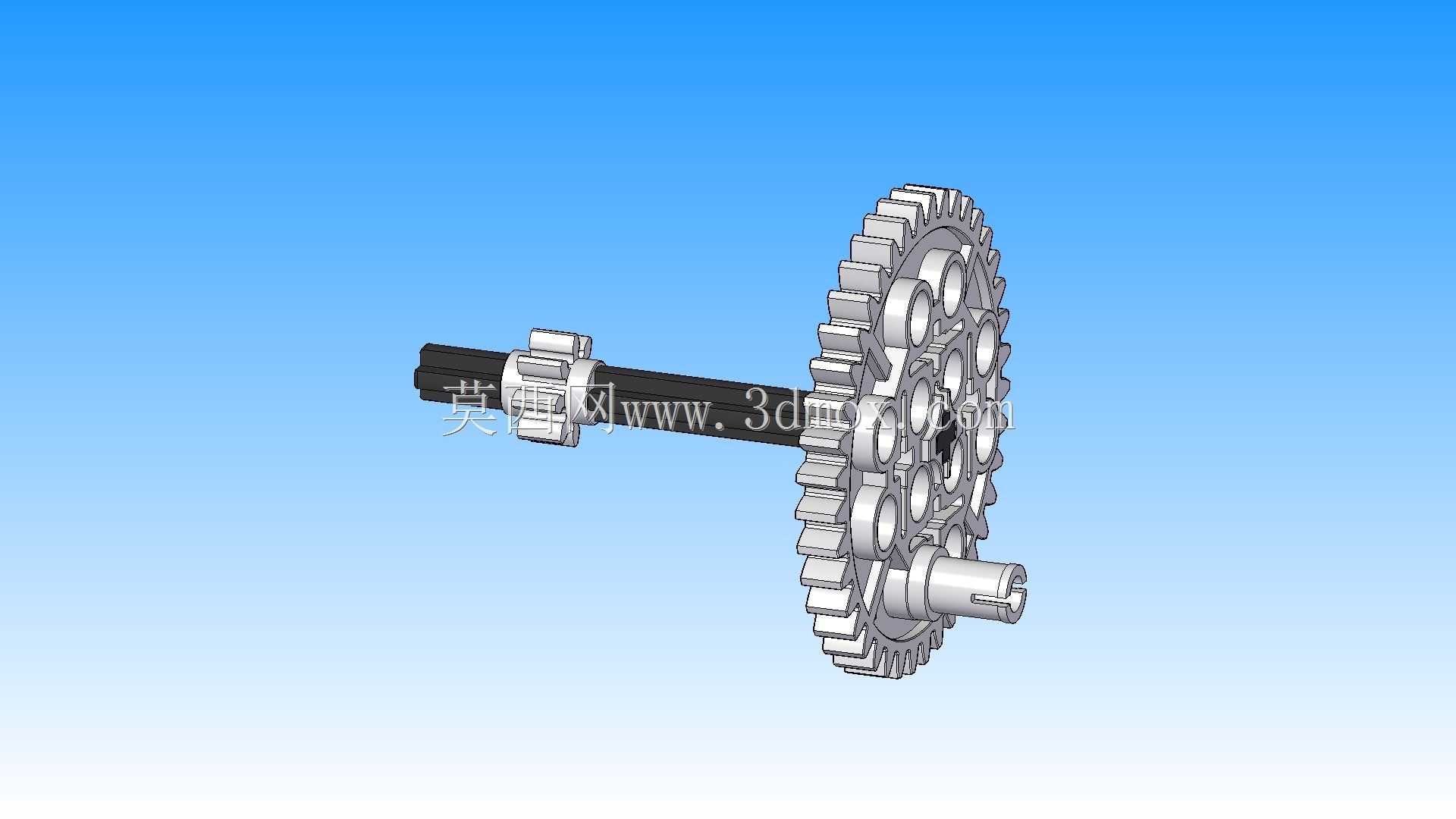

这套积木式齿轮齿条传动结构，常被用于机械原理入门教学、创客教育实操演示以及小型自动化工位的简易直线驱动方案验证场景中。在实际教学场景里，它可以直观展示定轴齿轮啮合传动、旋转运动转直线运动的完整过程，帮助初学者快速理解传动比计算、啮合间隙调整、行程限位这些基础机械知识点，相比纯图纸讲解，实体可拆装的结构能让学习者更快建立机械传动的空间认知。从功能特性来看，整套结构采用三级圆柱齿轮啮合传递扭矩，输入端的手轮轴连接最外侧大齿轮，经过两级惰轮变速后，最终驱动与齿条啮合的输出齿轮，带动齿条完成直线往复动作，齿条的行程由框架的安装边界决定，整套传动的阻力极小，仅用手指转动输入轴即可顺畅带动齿条全程移动，没有卡滞或跳齿问题。设计思路上采用了模块化积木拼接逻辑，所有支撑结构、轴座、限位块都采用标准化的积木凸点连接，不需要额外粘接或紧固件，既可以快速拆解观察每一级齿轮的啮合状态，也能根据需求调整齿轮排布，更换不同齿数的齿轮来改变传动比，适配不同的演示需求。外形尺寸上，整套机构的安装底座采用标准积木底板，整体长宽控制在可放置于常规教学实验台的范围内，输入轴伸出端预留了足够的手摇操作空间，齿条的最大伸出长度不会超出框架的防护边界，不会出现齿条脱啮的问题，所有齿轮的轴向定位都依靠积木轴套完成，轴向窜动量控制在合理范围内，保证传动过程中齿轮不会发生轴向偏移。在小型自动化设备的原型验证阶段，这类结构也可以作为低成本的直线驱动原型，用来测试工位的直线推送行程、推送速度匹配逻辑，不需要提前开模制作定制零件，仅靠标准积木零件就能快速搭建验证方案，大幅缩短前期方案验证的周期。结构中所有齿轮的齿形都采用标准渐开线齿形，啮合重合度符合常规传动设计要求，运转过程中噪音极低，支撑框架采用镂空式设计，既减轻了整体重量，也能直观观察到内部齿轮的运转状态，方便演示时讲解每一级传动的动力传递路径。
