冲击式水轮机转轮斗叶结构设计

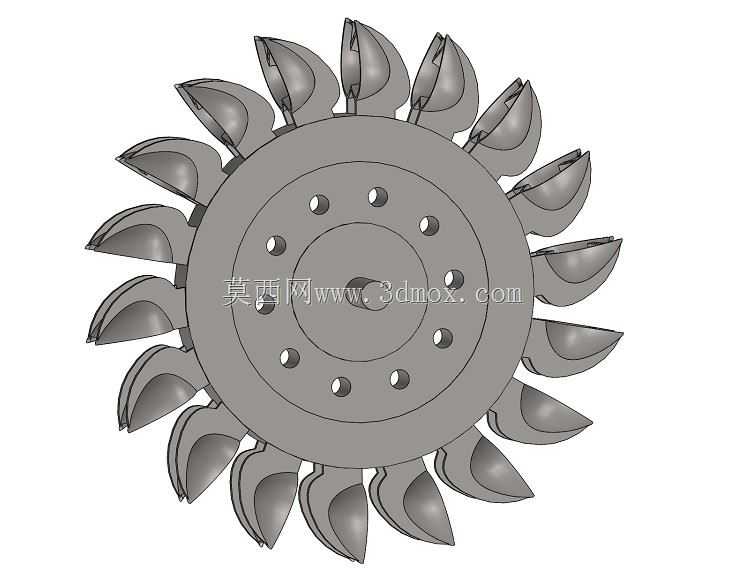

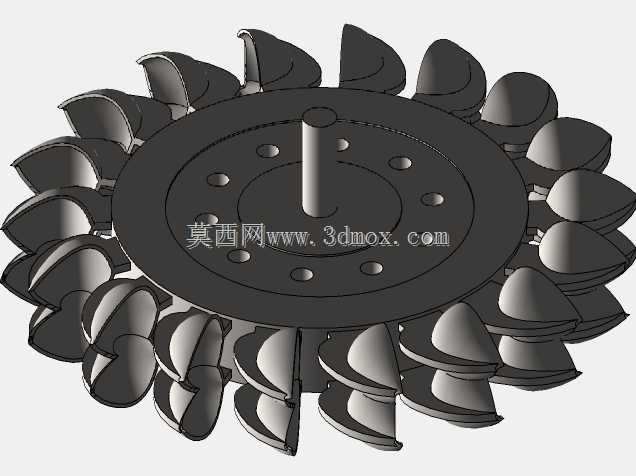

冲击式水轮机的转轮是整个水力发电机组中将水流动能转化为旋转机械能的核心部件，这类斗叶式转轮主要应用在高水头、小流量的水力发电场景，常见于山区引水式电站、高水头梯级电站的机组配置中，也可用于小型分布式水电项目的能量转换单元。从结构设计来看，整个转轮采用轮盘与斗叶一体化的布局思路，中心区域设置的通孔用于与主轴配合传递扭矩，周向均匀分布的小孔为连接螺栓的安装位，可保证转轮与主轴法兰的同轴度，避免高速旋转时出现动平衡偏差。斗叶的曲面造型是设计的核心，每个斗叶的进水边采用光滑的分水刃结构，可将高速射流均匀拆分到两侧的斗叶凹腔内，水流在凹腔内完成方向折转后从斗叶两侧边缘流出，整个过程最大限度将水流的动能传递给转轮，减少水力损失。设计时需要严格控制斗叶的安装角度，既要保证射流能够精准冲击到斗叶的最优受力位置，也要避免相邻斗叶之间出现射流干涉，防止高速水流冲击到非工作区域造成能量损耗与结构振动。轮盘的厚度设计需要兼顾结构强度与转动惯量的平衡，过厚的轮盘会增加机组的转动惯量，延长启停响应时间，过薄则无法承受斗叶传递的交变冲击力，长期运行易出现轮盘疲劳开裂的问题。安装边界方面，转轮的中心孔尺寸需要与主轴轴径做公差配合，通常采用H7/k6的过渡配合保证定心精度，周向螺栓孔的分布圆直径需要与主轴法兰的安装孔位完全匹配，斗叶的外圆直径需要与机壳的内壁预留足够的安全间隙，防止运行过程中斗叶与机壳发生刮碰，同时要匹配喷嘴的射流直径，保证射流能够完全作用在斗叶的有效工作区域，不会出现射流外溢的情况。这类转轮的曲面建模需要严格遵循水力设计的流线方程，每个斗叶的曲面曲率需要平滑过渡，避免出现局部应力集中的区域，在三维建模过程中需要对斗叶与轮盘的连接位置做圆角过渡处理，降低交变应力下的疲劳失效风险，建模完成后还需要做动平衡模拟，确保整个转轮的质心与旋转轴线重合，减少机组运行时的振动与轴承磨损。
