57HS22方形法兰57mm步进电机结构设计

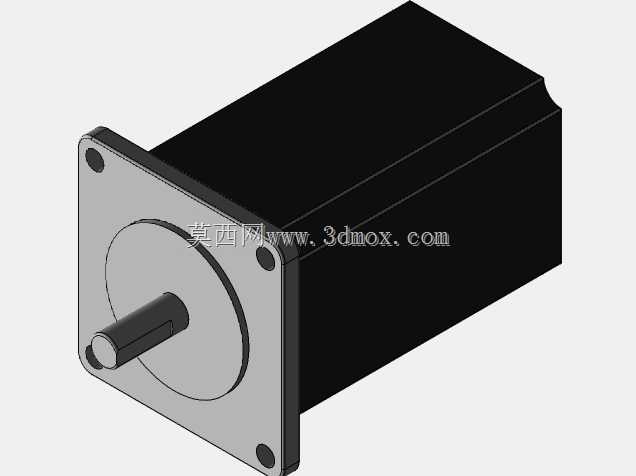

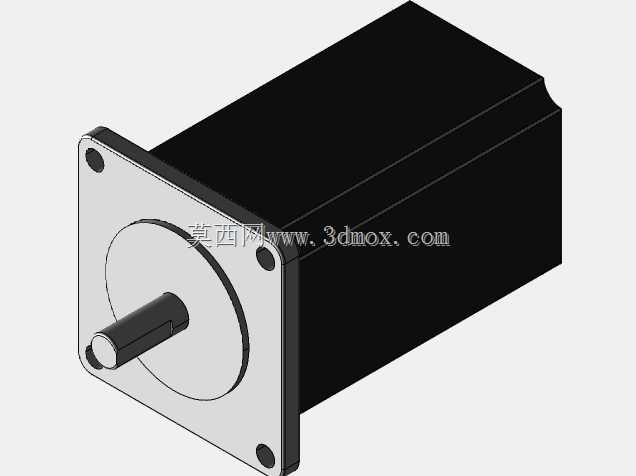

做非标设备选型的时候，57规格步进电机是绕不开的常用动力件，这款机身长度57mm、保持扭矩2.2N·m的两相步进，刚好卡在中小负载传动的扭矩需求区间，既不会像42电机那样扭矩储备不足带不动滑台负载，也不会像86、110系列步进那样体积冗余挤占安装空间，在桌面级数控设备、小型传送带驱动、点胶机位移轴、3D打印设备运动模组、小型工装夹具进给机构里的适配度非常高。从结构设计来看，这款模型还原了方形安装法兰的典型特征，法兰端四个沉头安装孔的位置度完全按照行业通用安装尺寸做了约束，输出轴采用单扁位D型轴设计，和联轴器、同步带轮装配的时候不需要额外打顶丝孔就能传递额定扭矩，避免长期正反转切换出现轴孔打滑的问题。机身部分采用方形叠片壳体结构，表面做了哑光氧化质感处理，既还原了实际电机的散热筋结构特征，也把后端出线端的结构做了简化处理，方便结构工程师在做整机装配的时候预留走线空间。做三维装配的时候，这个模型的安装边界做的非常规整，法兰端面到机身尾部的总长度、机身截面尺寸、输出轴伸出长度都和实物尺寸一致，不会出现装配干涉的问题——很多新手工程师选型的时候容易忽略电机尾部编码器或者出线端的空间，导致设备后盖和电机尾部碰撞，这个模型把尾部的轮廓做了准确还原，在做布局阶段就能直接校验安装空间是否足够。从功能特性来说，这款步进电机属于开环控制的常用型号，搭配对应的步进驱动器就能实现精准的角度细分控制，不需要额外加装反馈元件就能满足大部分中低速传动的定位需求，在负载惯量匹配的工况下，启动转速和运行平稳性都能满足常规自动化设备的要求，相比同扭矩的伺服电机成本更低，接线和调试难度也更小，适合批量设备的成本控制需求。设计这个三维模型的时候，重点还原了安装配合面的尺寸精度，法兰定位止口的尺寸公差按照过渡配合做了参考标注，方便工程师在做安装板设计的时候直接匹配止口尺寸，保证电机输出轴和传动机构的同轴度，减少因为同轴度偏差带来的轴承磨损、噪音过大的问题。
