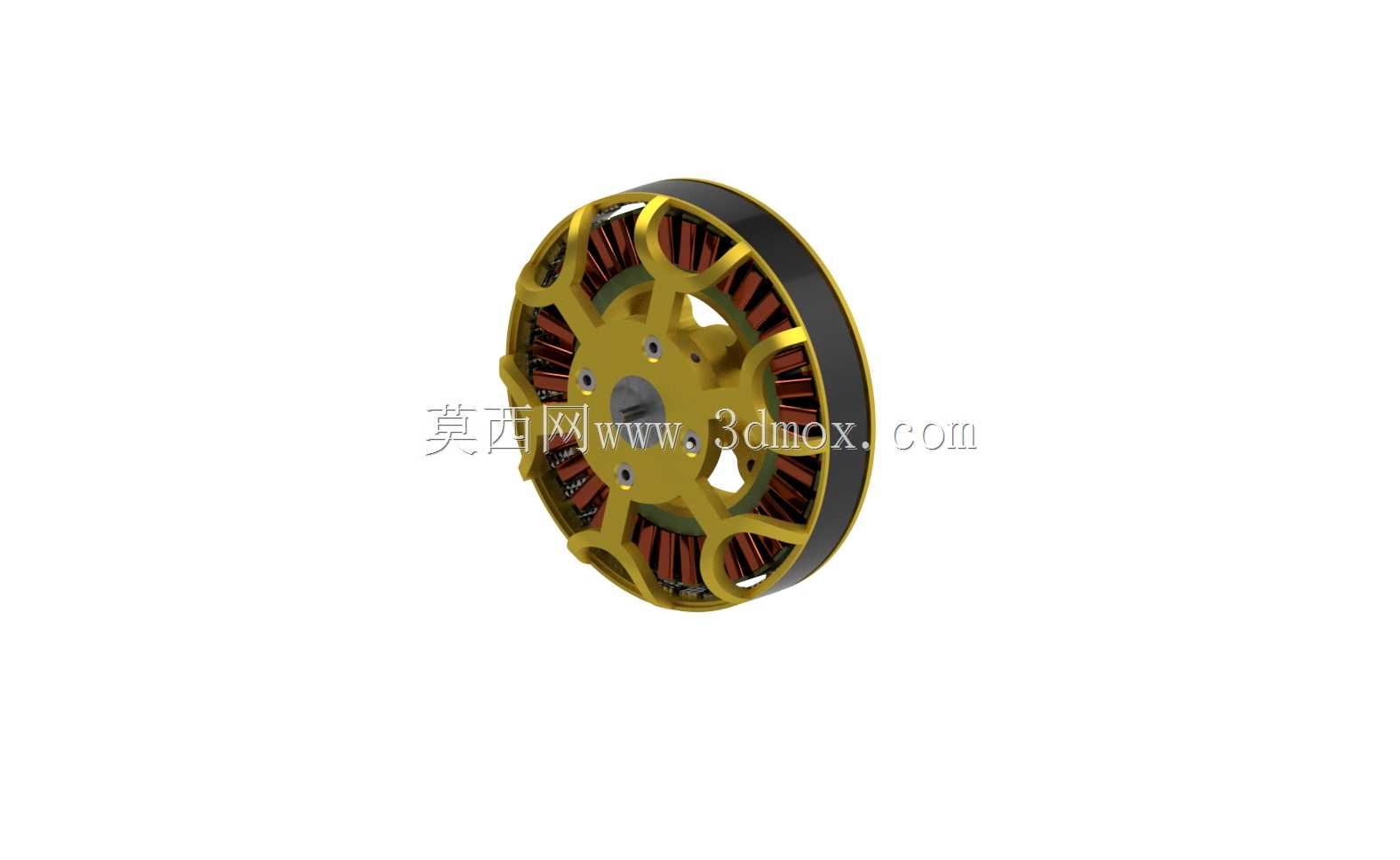

X8308S盘式无刷直流电机结构设计

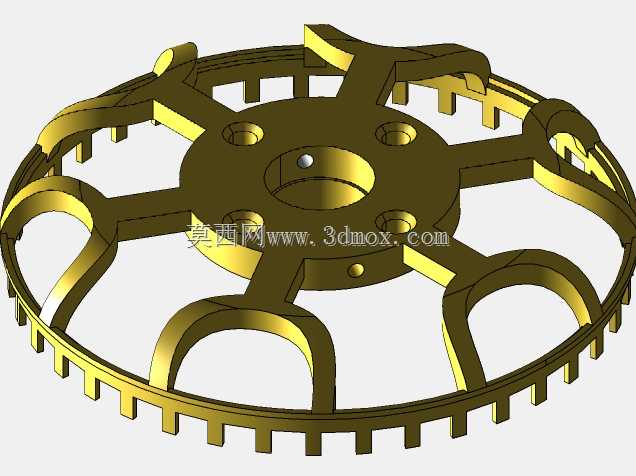

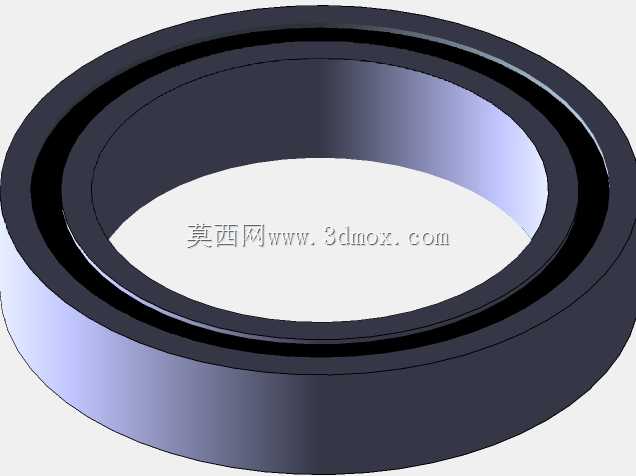

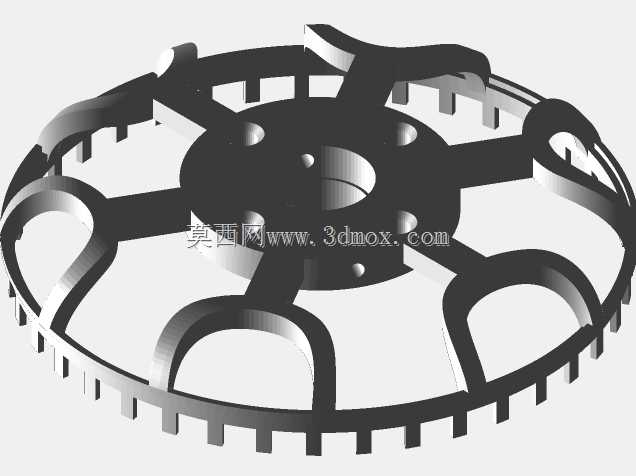

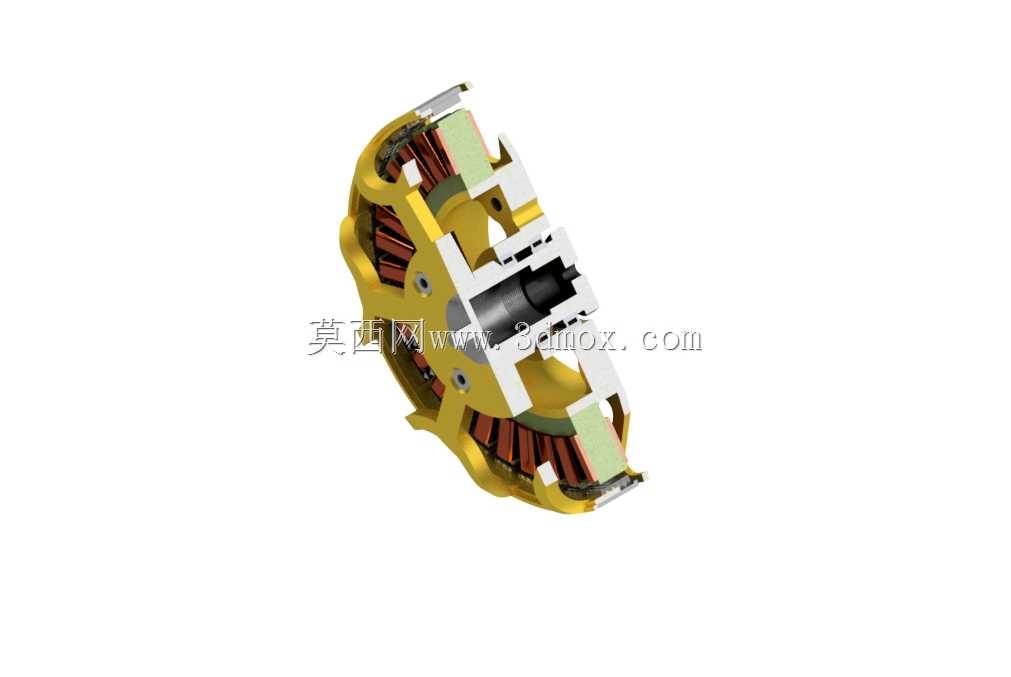

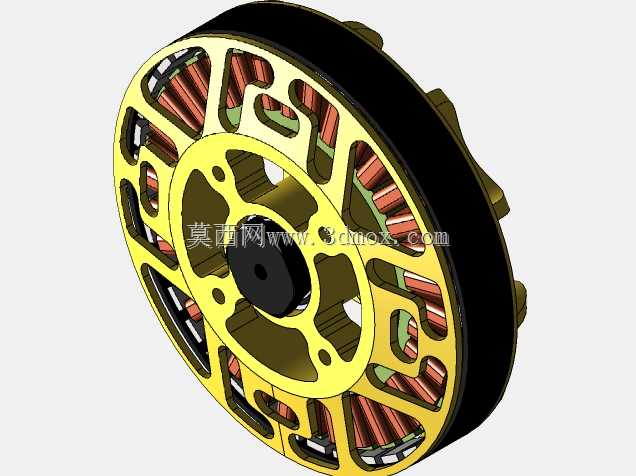

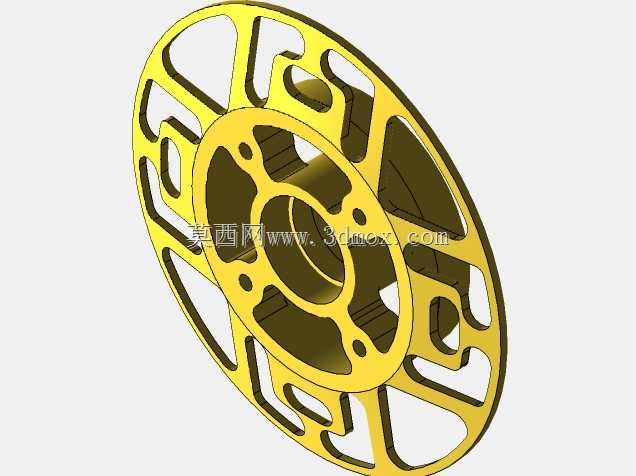

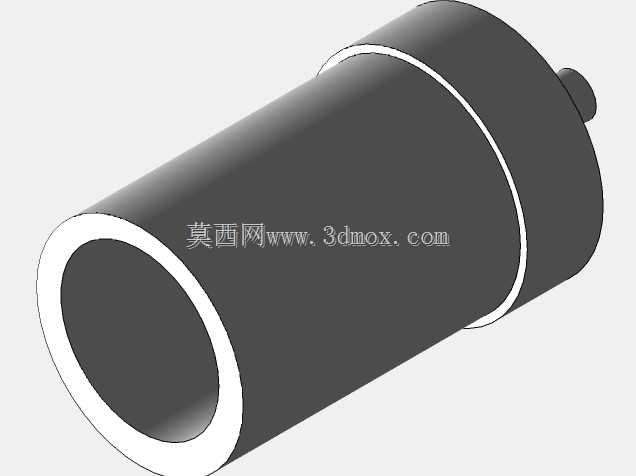

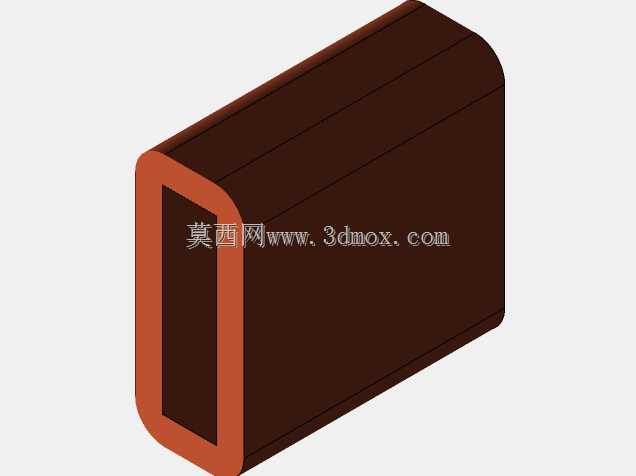

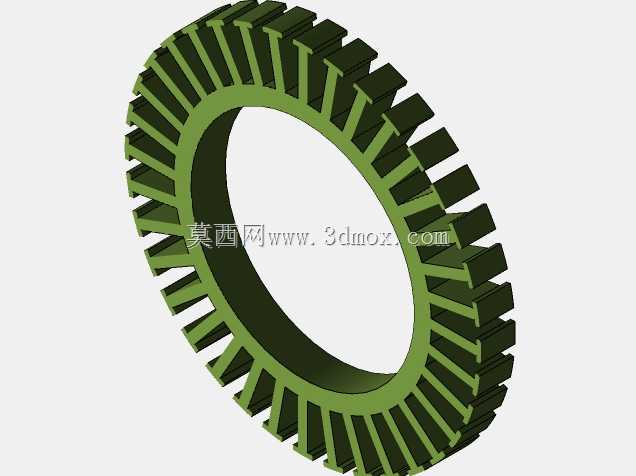

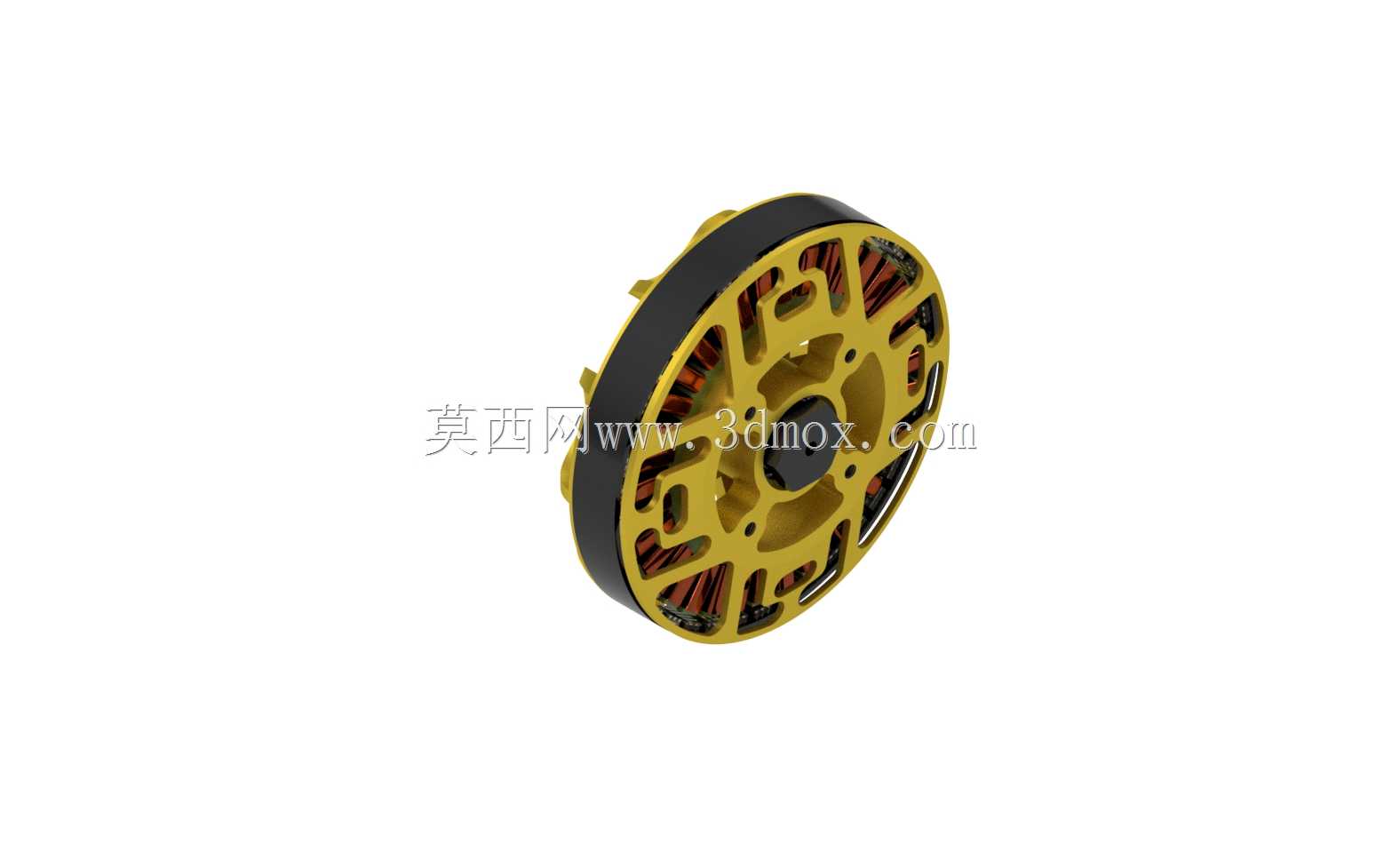

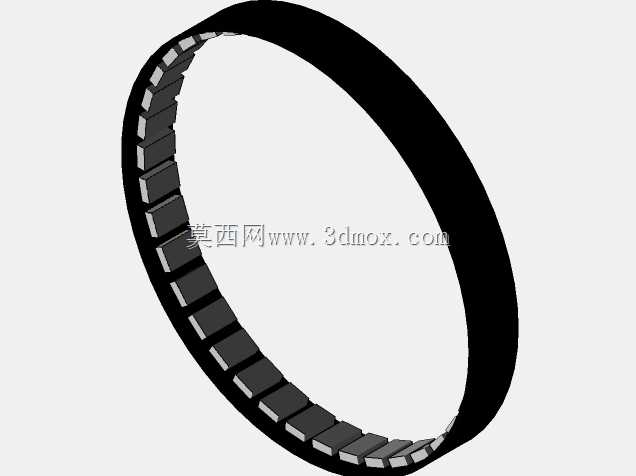

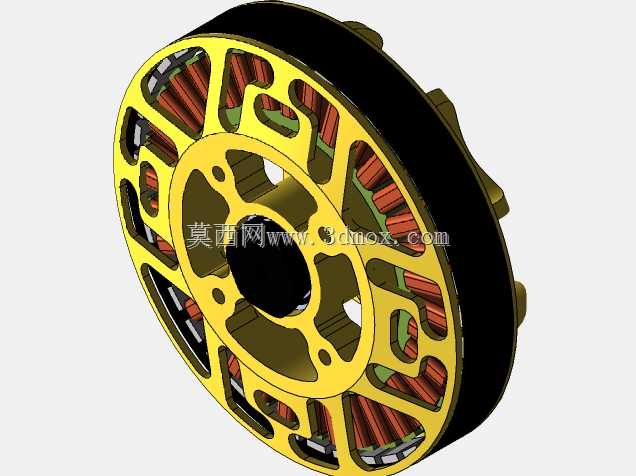

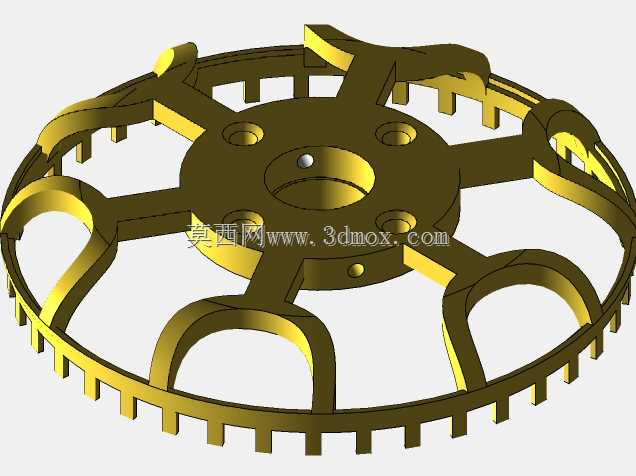

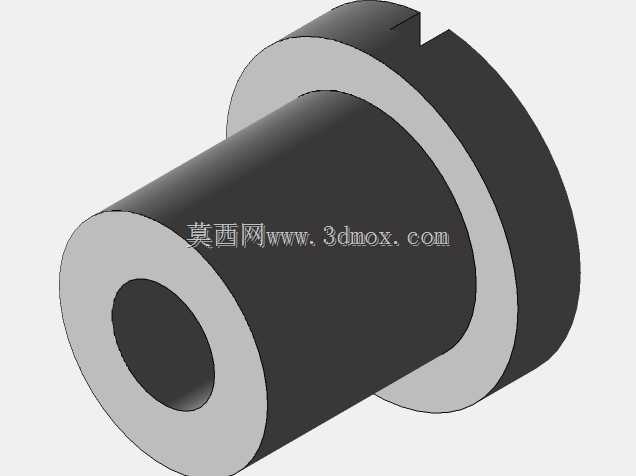

这款盘式结构的无刷直流动力单元，目前在小型无人直升机、多旋翼航拍飞行器、轻载垂直起降无人机领域应用十分广泛，作为核心动力输出部件，它直接决定了航模设备的载重能力、续航表现与飞行稳定性，不少做小型电动垂直起降试验设备的研发团队，也会选用该规格电机作为动力源开展测试。从结构设计来看，它采用外转子盘式布局，定子绕组沿圆周均匀排布在中心基座上，外转子壳体内壁贴装永磁磁钢，这种结构能在有限的径向尺寸内最大化绕组与磁钢的作用面积，相比同功率等级的柱状内转子电机，扭矩输出密度更高，响应速度更快，适配航模设备快速变距、瞬时调整动力输出的工况需求。设计过程中，中心基座预留了标准的安装通孔，可直接适配主流航模的机身安装座，不需要额外设计转接结构，转子输出端的轴径尺寸匹配常规的螺旋桨安装夹，能快速完成桨叶的固定与动平衡调试。考虑到航模飞行过程中的散热需求，定子基座与转子端盖都设计了镂空的通风槽道，电机高速运转时，气流可直接穿过绕组间隙带走热量，避免长时间大油门工况下绕组过热退磁，影响动力输出稳定性。从安装边界来看，它的整体轴向厚度较薄，不会占用过多的机身纵向空间，对于对设备重心有严格要求的直升机航模来说，薄型盘式结构能让动力单元更贴近机身重心平面，降低飞行过程中的转动惯量，提升姿态调整的灵活度。内部绕组采用多股并绕的走线方式，能降低大电流工况下的集肤效应，提升电能转换效率，外转子的外壳做了轻量化的结构镂空，在保证结构强度、抵抗飞行过程中离心力的前提下，尽可能降低转子自身重量，减少不必要的动力损耗。做三维结构建模时，需要重点关注定子与转子之间的气隙均匀度，气隙过大会降低磁通量利用率，导致扭矩输出不足，气隙过小则容易在高速运转时出现定转子擦碰的故障，因此安装定位台阶的同轴度公差需要严格控制，保证装配后气隙偏差在合理范围内。此外，中心轴承位的配合公差也需要匹配对应工况，既要保证转子转动顺畅无卡滞，也要避免轴承外圈与安装孔配合过松导致高速运转时出现振动异响。
