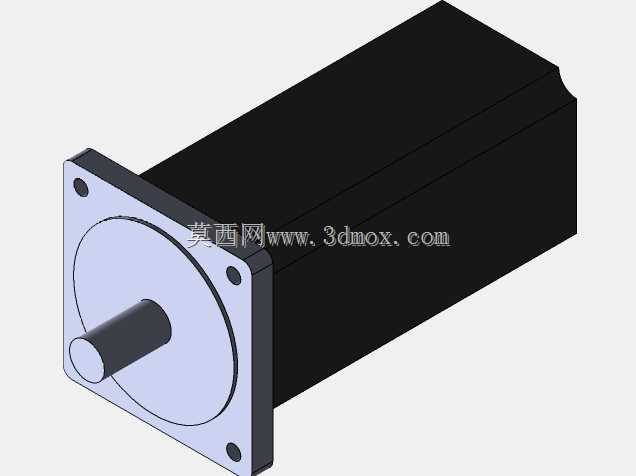

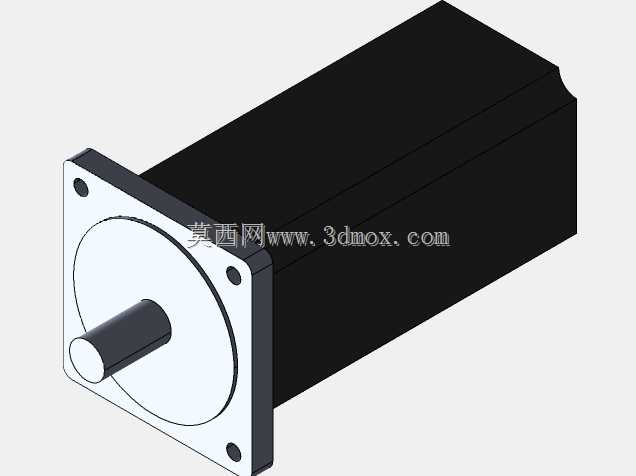

86HS120步进电机结构设计方案

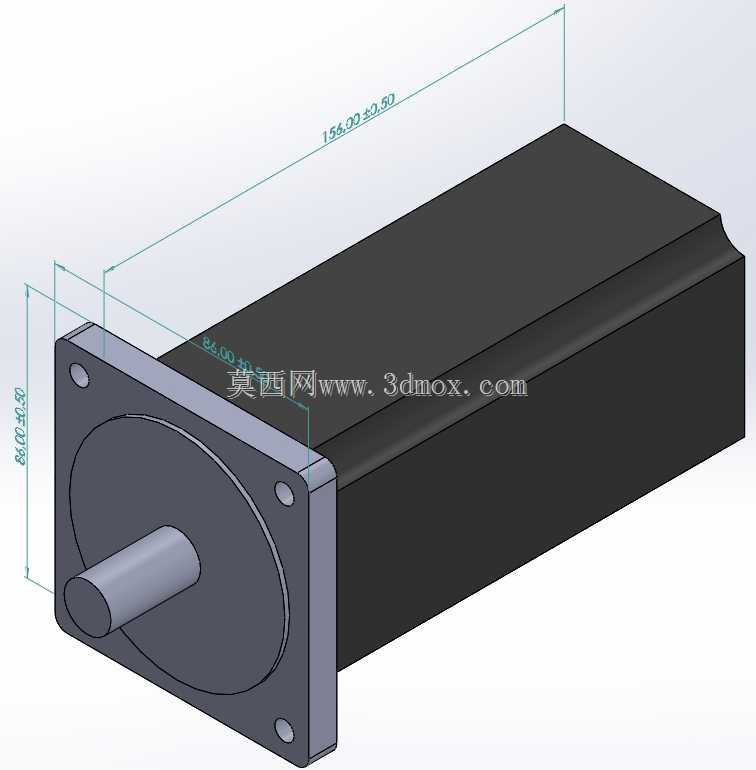

这款86规格的步进电机，在数控改造、小型自动化专机的传动选型里属于非常常见的配置，我之前给客户做小型数控铣床的进给轴升级、桌面级点胶设备的位移驱动时，都多次用到同规格的产品，这次建模的时候特意把安装配合的边界尺寸做了精准还原，方便后续做设备整体装配时直接调用，不用反复核对安装孔位、轴伸长度这些容易出干涉的细节。从实际使用场景来说，这类电机大多用在开环控制的传动链路里，不需要额外加装编码器就能实现较为精准的角位移控制，搭配对应的细分驱动器，能满足大部分中低速、大扭矩输出的工位需求，比如数控设备的XYZ轴进给、自动化生产线的物料推送工位、小型包装设备的拉膜机构，都能看到它的身影。设计这款模型的时候，我优先还原了前端法兰的安装尺寸，四个安装孔的位置度、法兰定位止口的公差带都按照实际量产产品的参数做了约束，轴伸部分的直径、键槽尺寸也完全匹配通用的联轴器安装要求，做装配的时候直接选对应内径的联轴器就能完成配合，不用额外做轴的适配修改。电机本体的外形长度对应120机身的规格，整体方型机身的截面尺寸是标准86电机的安装边界，做设备布局的时候，只要预留出对应截面的安装空间，加上尾部出线的弯折余量，就不会出现装配时和周边结构件干涉的问题。从功能特性来说，这个规格的步进电机低速扭矩输出充足，启动转速区间适配大部分普通传动场景，不需要额外搭配减速箱就能直接驱动丝杠、同步轮这类传动部件，能简化设备的整体传动结构，减少装配环节的零件数量。建模的时候我也把机身的散热筋结构做了简化还原，虽然是三维模型用于装配校验，但保留这些结构能让后续做布线、防护罩设计的时候，更准确的评估周边空间余量，不会出现设计的防护罩贴死电机机身影响散热的问题。前端盖的固定螺丝位置、出线口的方向也都按照实际产品的常规布局做了设置，做电气布线设计的时候，可以直接参考模型的出线位置规划走线槽的路径，减少后期现场安装时的管线调整工作量。很多刚接触设备设计的工程师选步进电机的时候，容易只看扭矩参数忽略安装边界，我做这个模型的时候特意把所有安装相关的配合面都做了单独的特征分组，导入装配体之后可以直接捕捉配合面做装配约束，不用再手动拆分特征找安装基准，能节省不少建模的时间。另外轴伸部分的长度我也做了精准控制，搭配常用的锁紧型联轴器时，轴伸插入深度刚好到联轴器的锁紧位置，不会出现轴顶到联轴器内部、或者插入量不足导致传动打滑的问题，这些细节都是实际装机过程中经常踩的坑，建模的时候把这些尺寸做准，后续出工程图、加工安装板的时候就能直接调用尺寸，减少反复核对样本的工作量。
