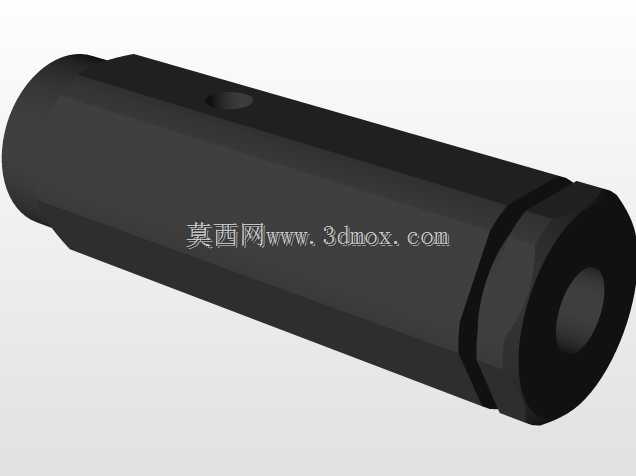

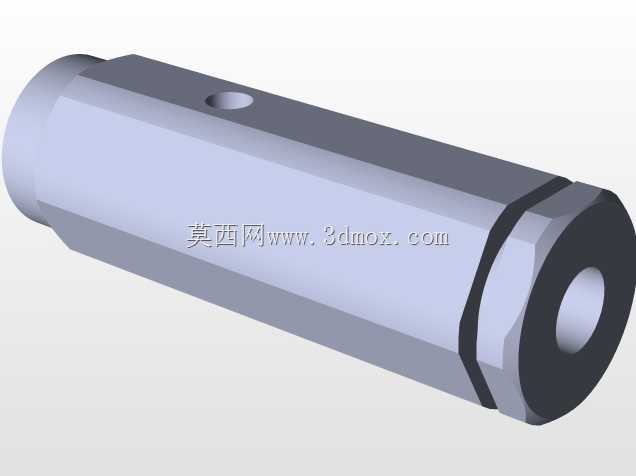

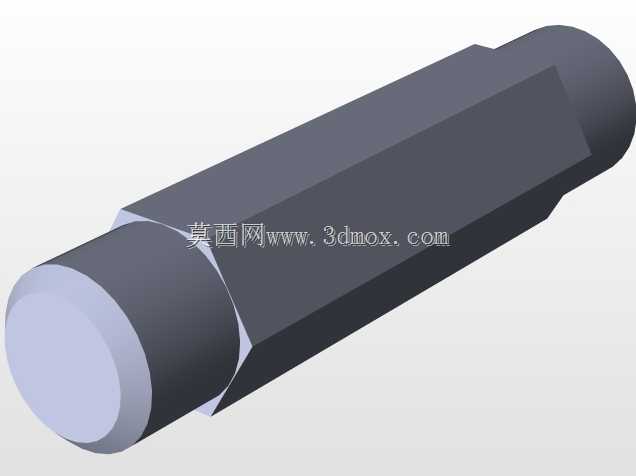

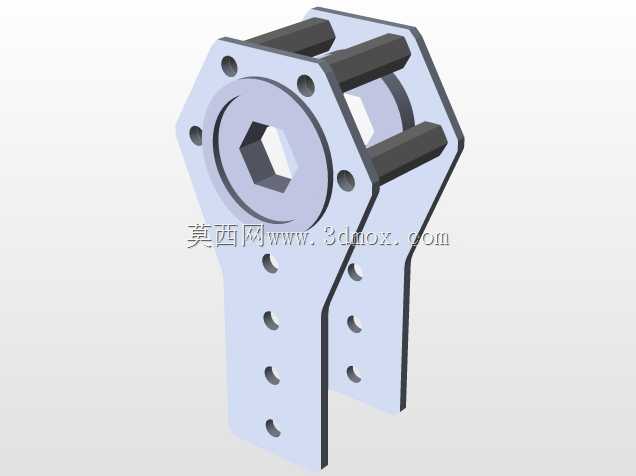

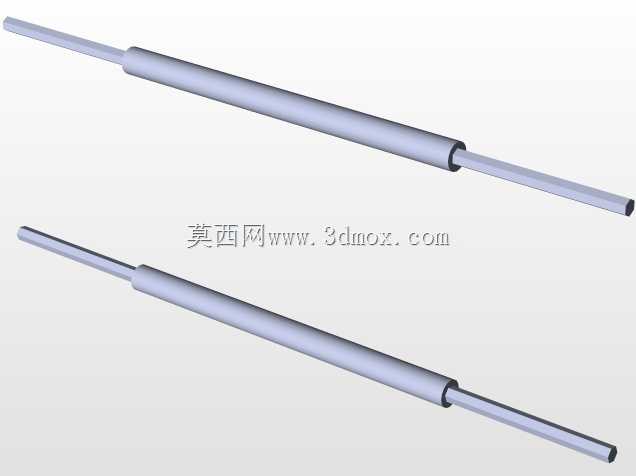

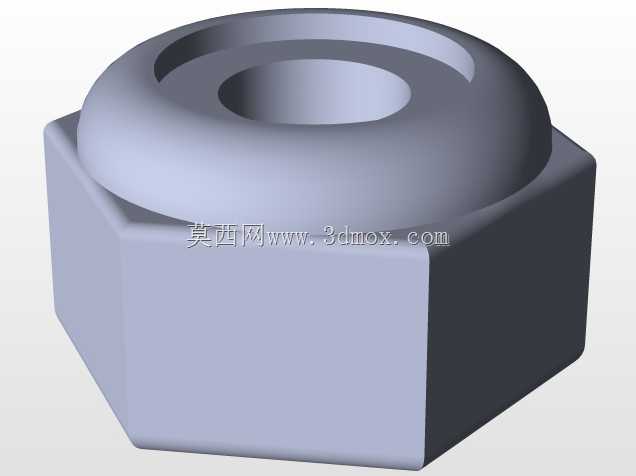

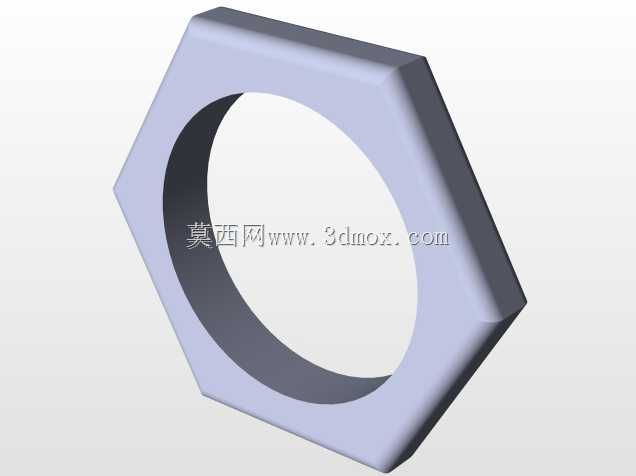

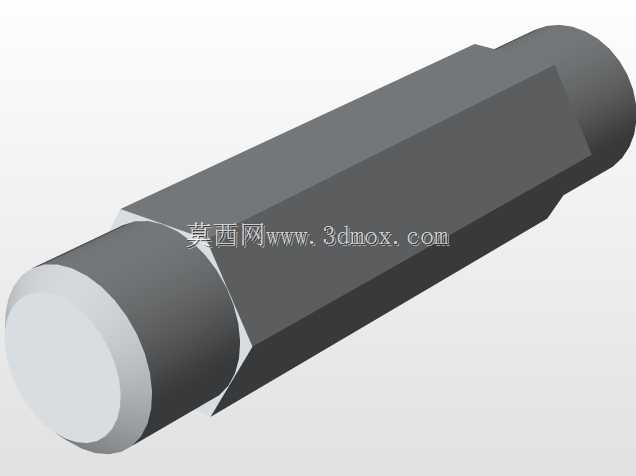

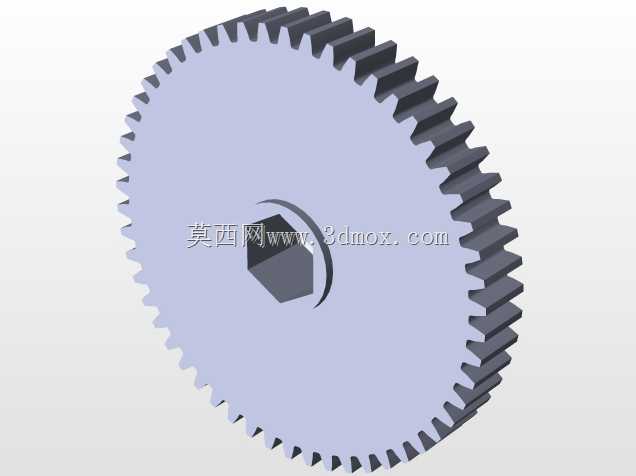

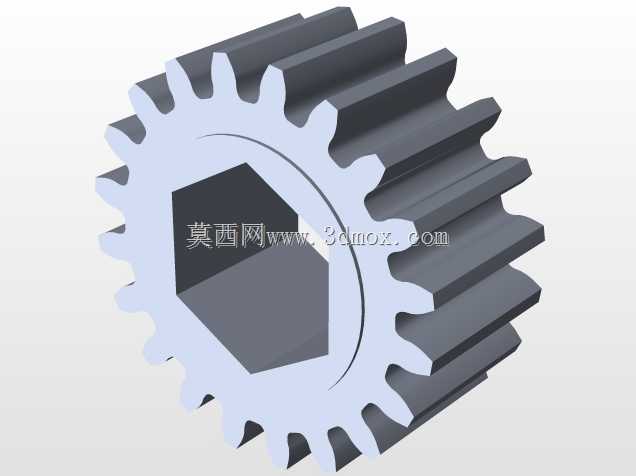

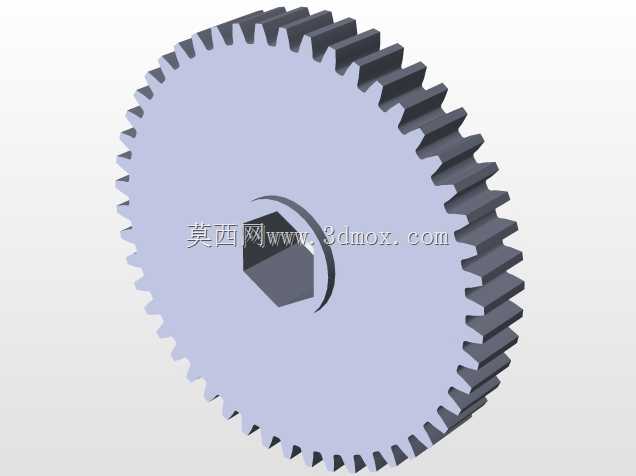

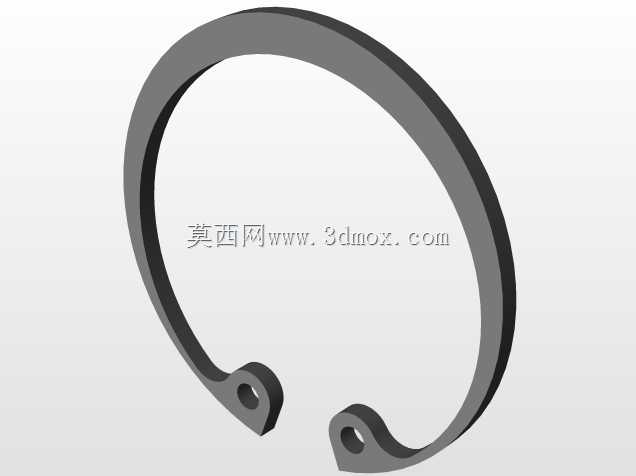

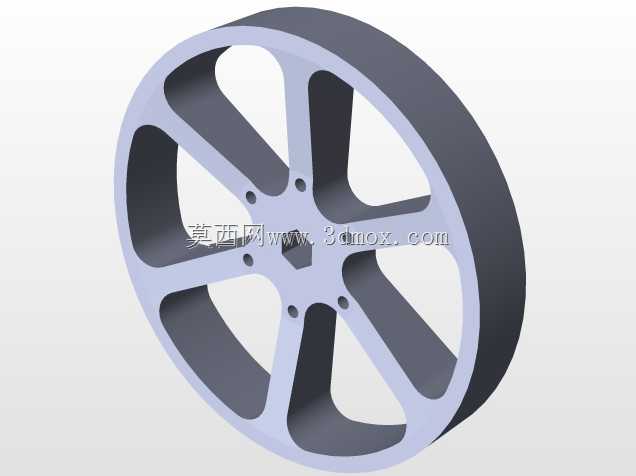

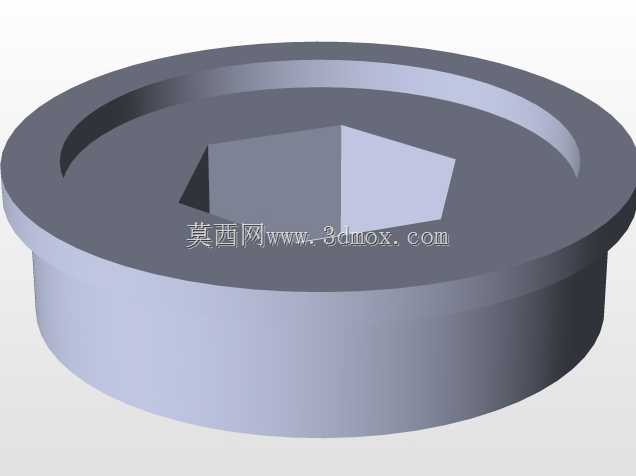

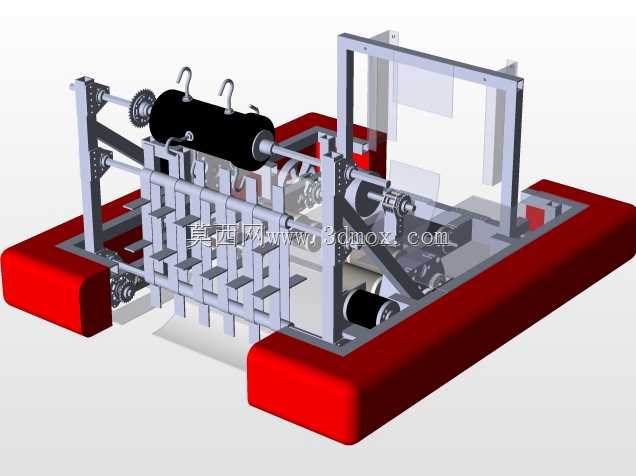

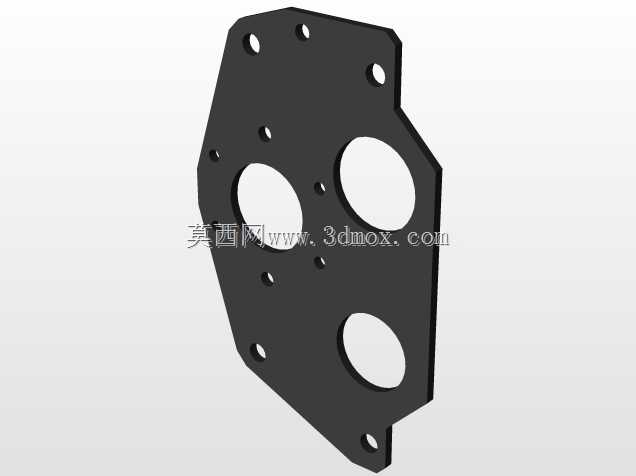

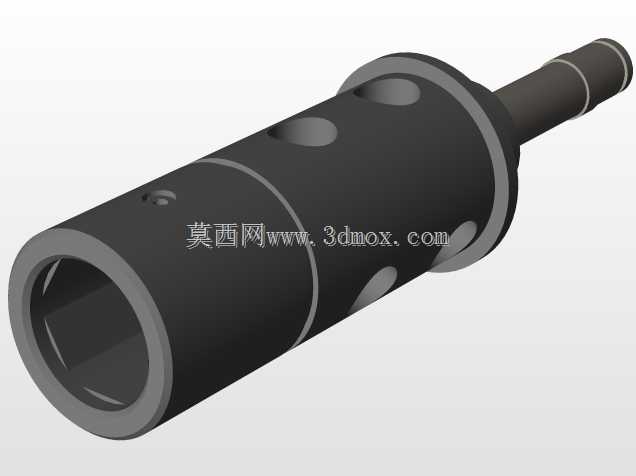

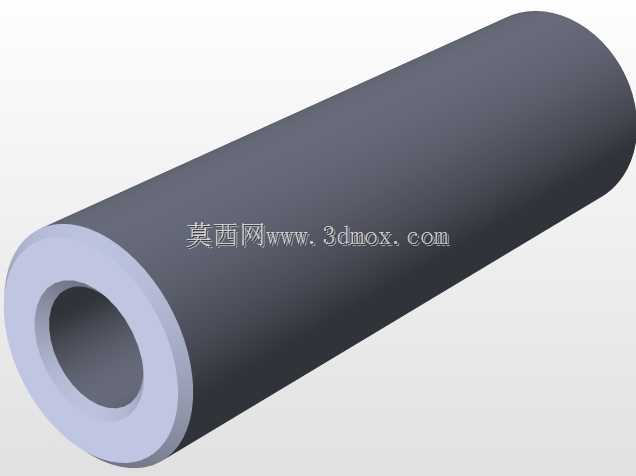

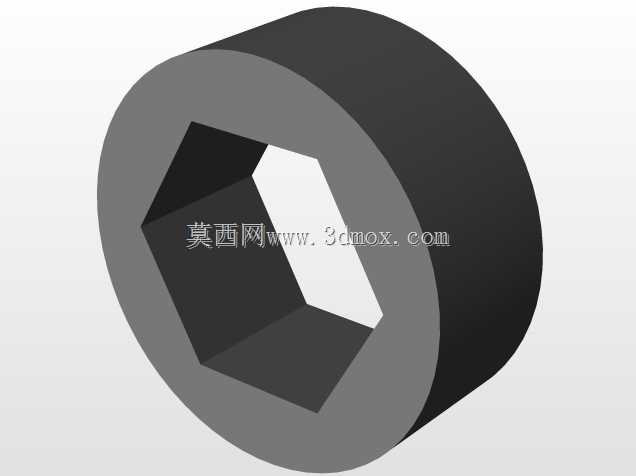

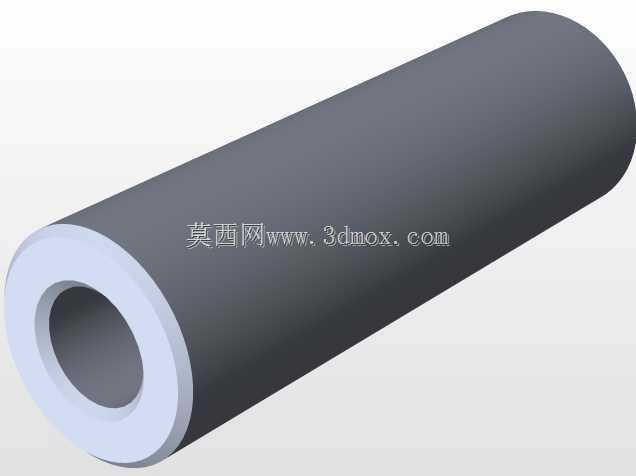

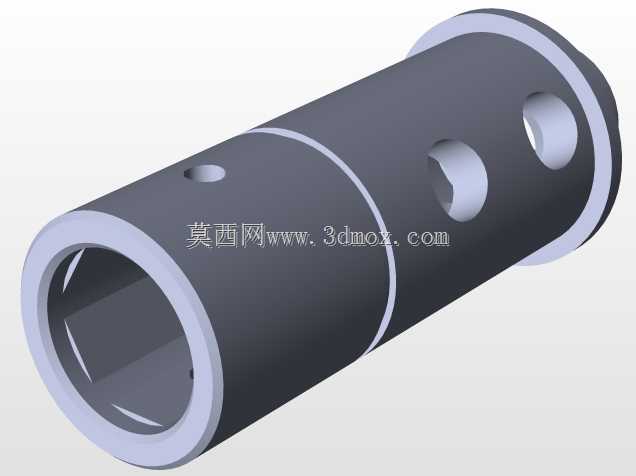

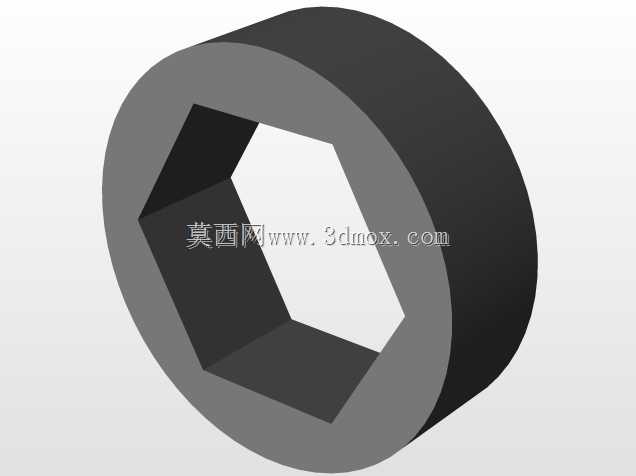

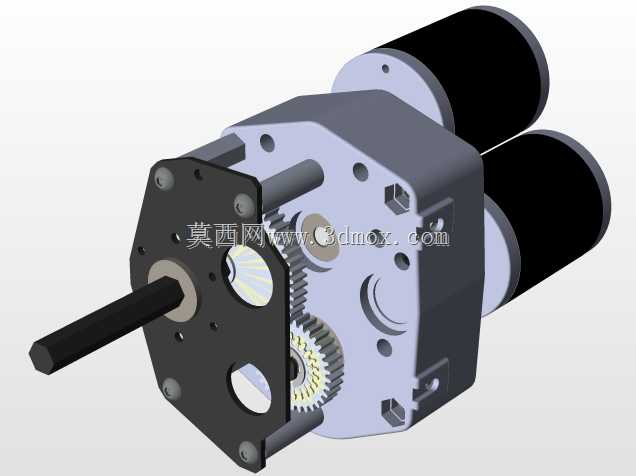

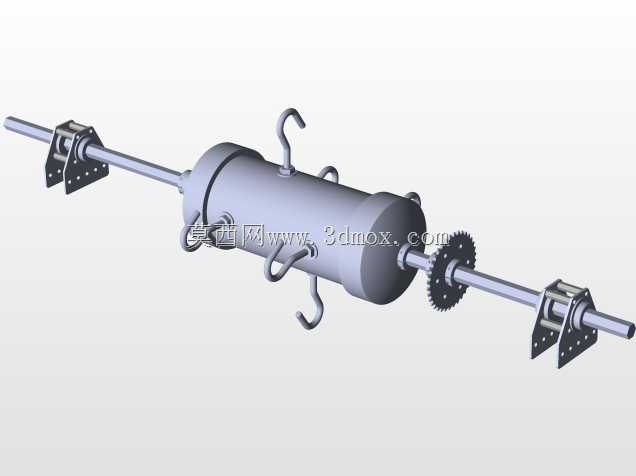

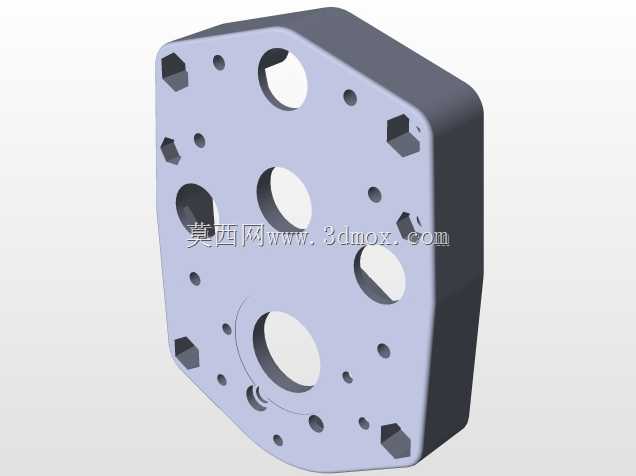

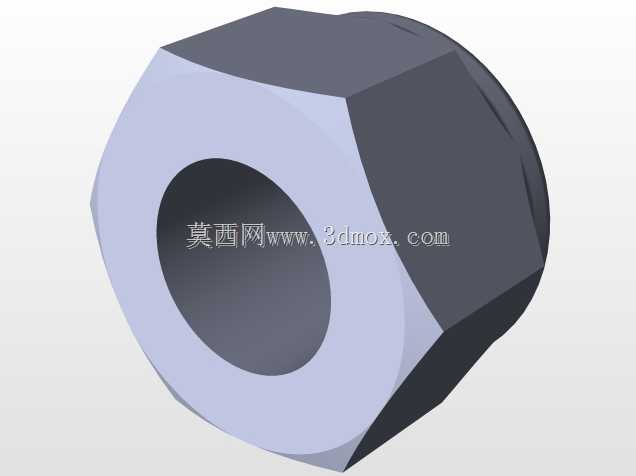

六角中空柱状连接支撑结构件

这类六角中空柱状结构件在自动化装配线、工业机器人末端执行器配套工装、小型模块化设备的机架搭建场景中应用十分广泛，日常做设备改型、工装夹具设计时经常会用到这类标准结构件。从结构设计逻辑来看，外六角的构型是优先考虑了安装锁紧的便利性，现场装配时无需额外定制异形工装，使用常规开口扳手、活动扳手即可完成锁紧固定，相比圆柱型支撑柱，六角外形能提供足够的扳手夹持面，避免锁紧过程中出现柱体跟转、打滑的问题，能有效提升现场装配的作业效率，也方便后期设备维护时的拆装作业。中空的内孔设计一方面是为了减轻零件自身重量，在满足支撑强度要求的前提下降低整体结构的负重，尤其是在多轴联动的运动机构上，降低运动部件的自重能有效减少驱动端的负载，提升机构运行的响应速度与运动精度；另一方面中空内孔可作为走线通道，供设备内部的传感器线缆、气路软管穿过，避免线缆、管路外露在结构外侧，既可以让设备整体布线更规整，也能避免运动过程中线缆被剐蹭、拉扯造成的设备故障，提升设备运行的可靠性。设计这类结构件时，首先要结合实际使用场景的负载要求确定壁厚参数，若用于静态支撑场景，壁厚可适当减小以控制成本，若用于动态运动的受力部位，则需要通过力学仿真校核壁厚的抗弯、抗剪强度，避免长期受力出现形变。外六角的对边尺寸需要符合常规扳手的夹持规格，优先选用标准五金件的通用对边尺寸，减少现场装配的工具适配成本，内孔的直径则要根据需要穿过的线缆、管路外径预留足够的间隙，一般预留1-2mm的穿装间隙即可，间隙过大会造成结构强度不必要的损失，间隙过小则会增加穿线、穿管的作业难度。零件的长度尺寸需要结合安装空间的边界条件确定，两端的安装端面要保证足够的平面度与垂直度，避免安装后出现支撑偏斜，导致整体结构装配应力过大，影响设备的运行精度。这类结构件的两端通常会根据安装需求加工内螺纹或者外螺纹，用于和相邻的结构件锁紧固定，设计时要注意螺纹的旋合长度满足受力要求，一般螺纹旋合长度不小于螺纹公称直径的1.5倍，保证连接的可靠性。在实际选型应用时，还要考虑零件的材质适配性，常规工况下选用碳钢镀锌材质即可满足强度与防锈要求，若在洁净车间、腐蚀环境下使用，则需要选用不锈钢或者铝合金材质，适配不同的使用环境要求。
