多芯圆形航空连接器结构设计

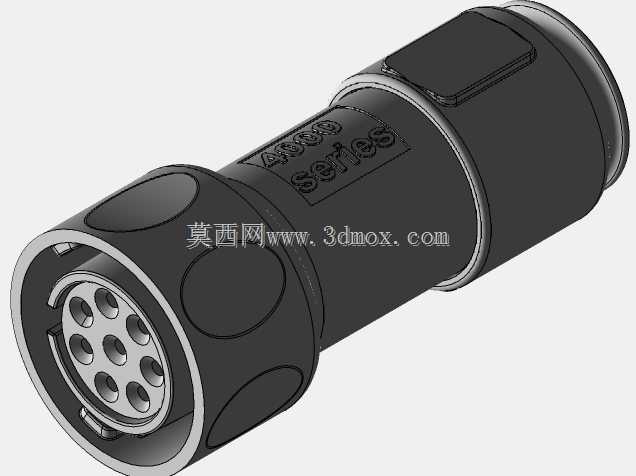

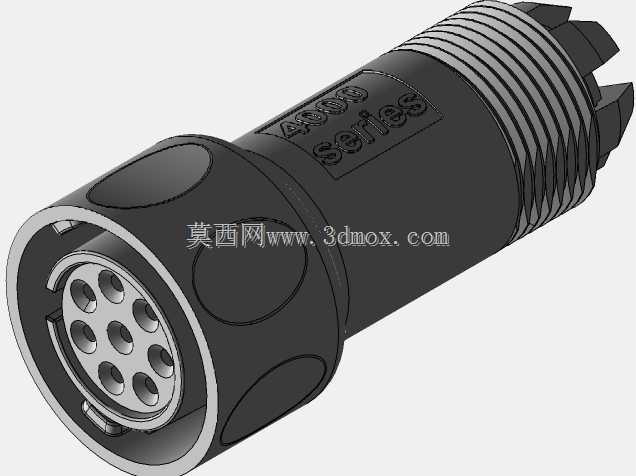

这款多芯圆形连接器常被用于工业测控、户外机电设备、移动检测仪器的信号与小功率供电传输场景，在存在一定振动、温差波动的工况下，能维持稳定的电连接性能，避免信号中断、接触不良等常见故障。从结构设计来看，主体外壳采用带防滑凹槽的圆柱构型，外壳表面的环形凹槽与椭圆形防滑位，既可以提升插拔操作时的握持摩擦力，也能在外壳包胶成型时增强塑胶与内部金属衬套的结合力，避免长期使用后外壳层松脱移位。接口端采用9芯插孔布局，插孔嵌装在绝缘基座内，相邻插孔之间保留足够的爬电距离，能满足常规低压信号传输的绝缘要求，接口外圈的金属定位环可以在插合时与对接端精准对位，避免插偏导致的插针弯折、接触件损伤。尾部的多瓣式锁紧结构是这类连接器的核心设计点，插合到位后瓣状结构会卡入对接端的对应卡槽，配合外壳上的螺纹段可以实现旋紧锁定，在设备运行产生持续振动的场景下，也不会出现松脱退接的问题。建模过程中需要重点把控几个关键尺寸边界：首先是插合端面的同轴度公差，金属定位环与插孔基座的同轴度需要控制在合理范围内，否则会出现插合卡滞、无法到位的问题；其次是尾部锁紧瓣的开合角度，既要保证插合时能顺利滑入对接卡槽，也要保证锁紧后有足够的抱紧力，不会轻易松脱；外壳的外径尺寸需要匹配常规的线缆护套规格，尾部进线口的孔径要适配对应芯数线缆的外径范围，方便现场布线时做密封处理。这类连接器在实际选型时，需要结合使用场景的防护等级要求匹配对应的密封圈结构，建模时预留的密封槽尺寸要与标准O型圈规格匹配，避免后续装配时出现密封失效的问题；外壳上的标识区域做了下沉式设计，后续可以通过激光打标或者丝印标注型号、芯数、接线定义，下沉结构能避免标识在插拔过程中被摩擦磨损。整体结构没有冗余的复杂零件，拆分后的零件分别为金属外壳衬套、绝缘插孔基座、插孔接触件、尾部锁紧瓣、防滑外包层，各零件的装配间隙都按照常规注塑、机加工的公差带预留，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现零件晃动、接触不稳定的问题。
