带缓冲减震结构重载万向脚轮结构设计

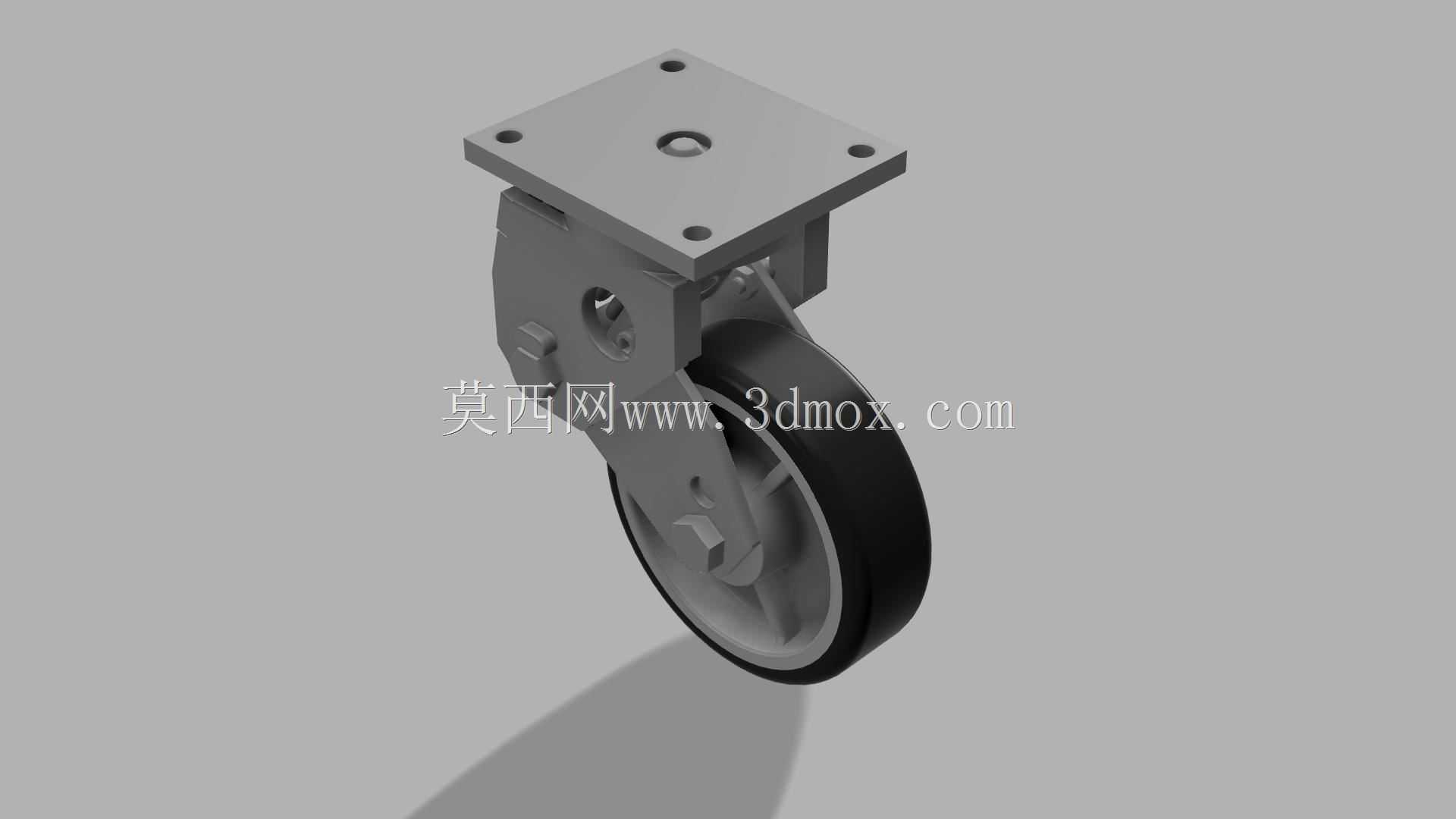

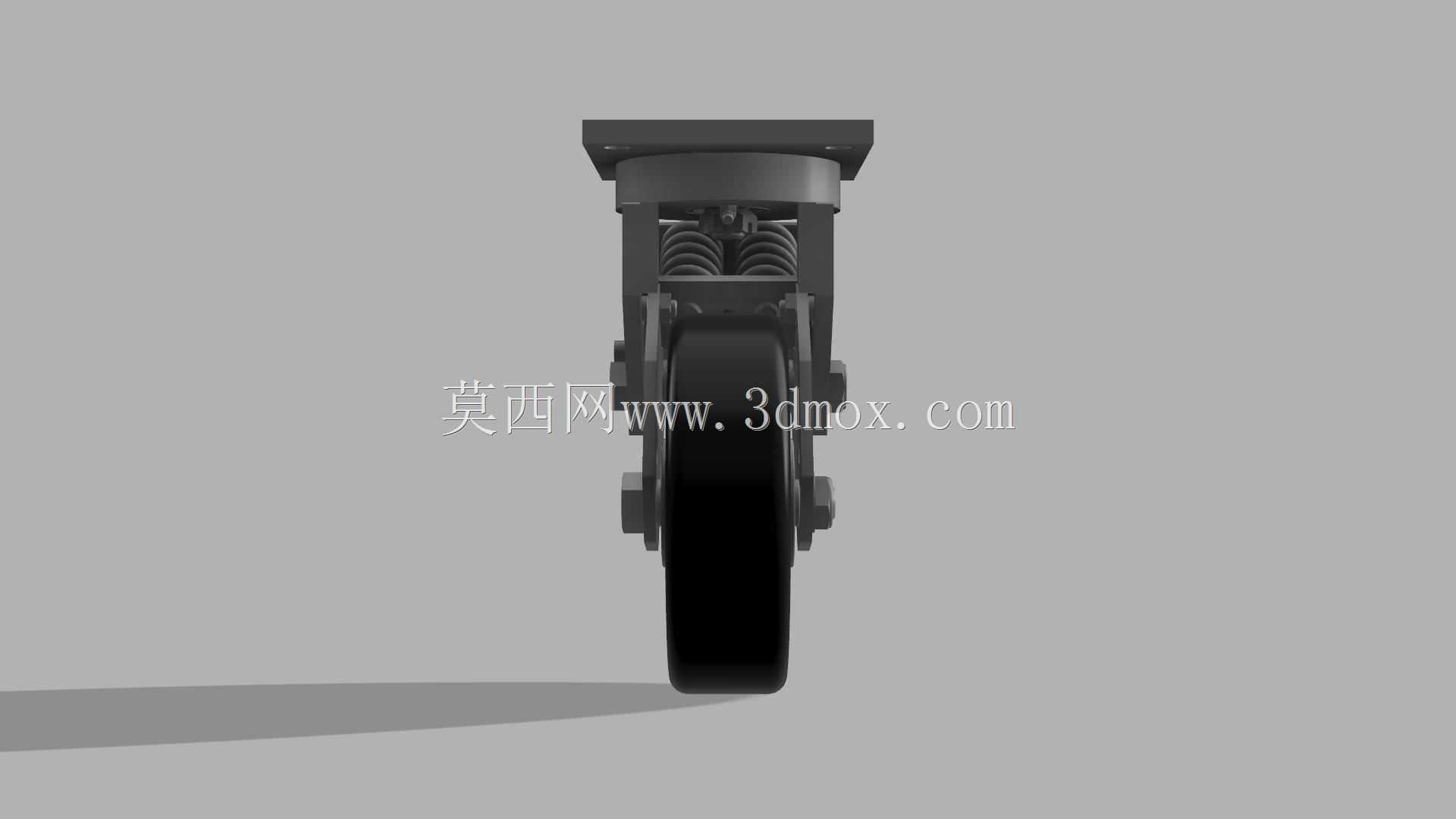

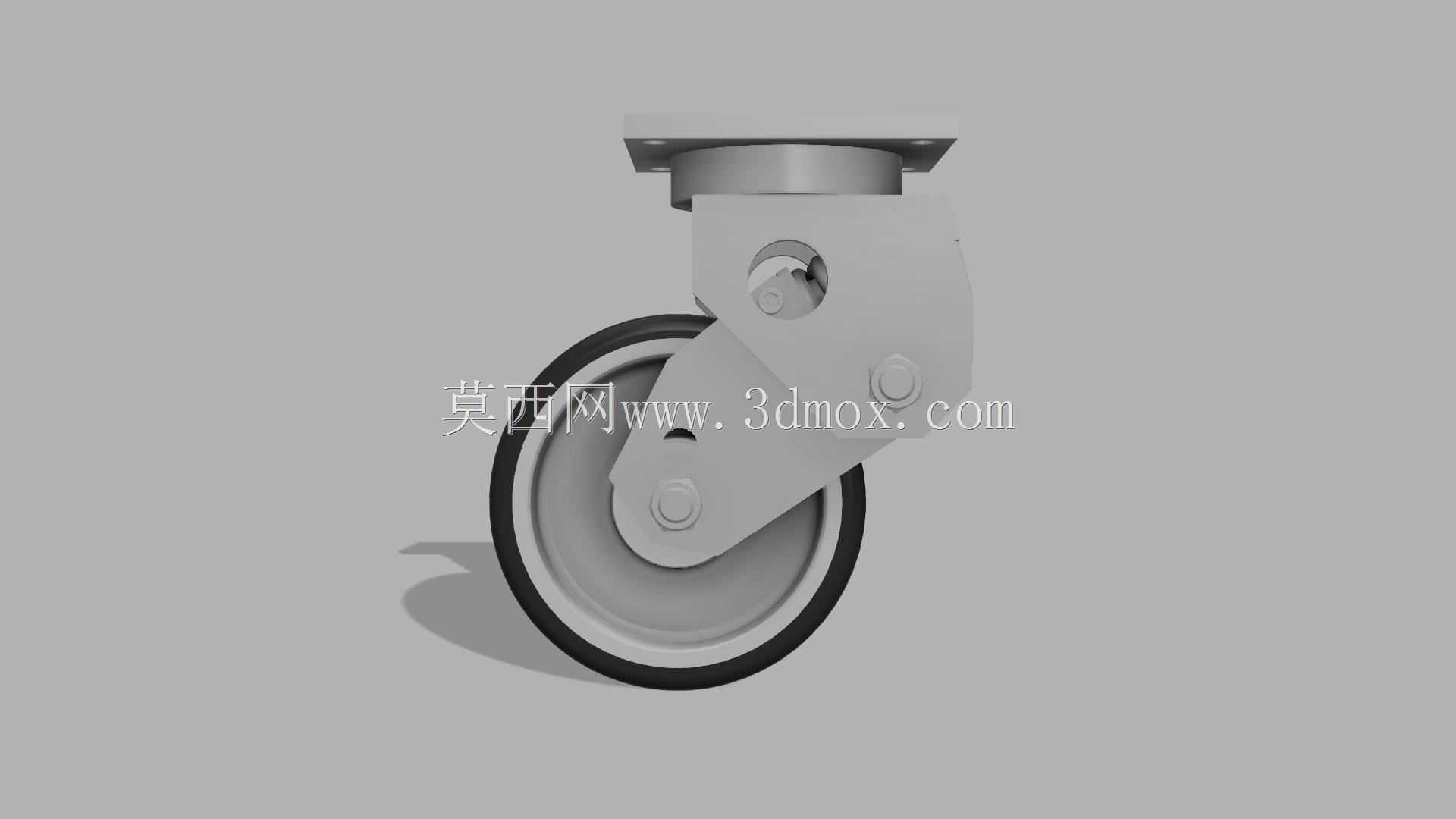

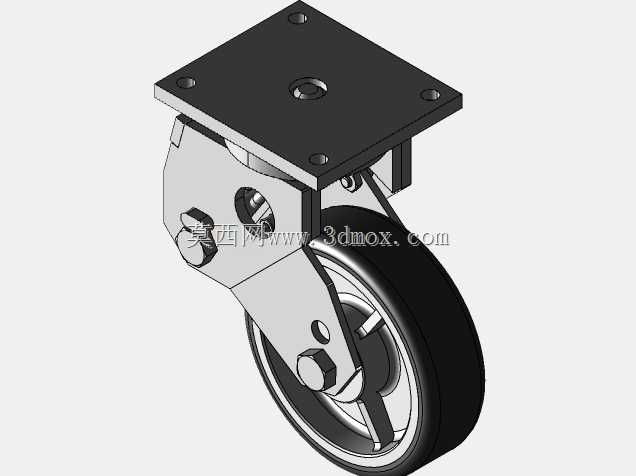

这款带弹簧缓冲结构的脚轮，主要面向有减震需求的移动设备场景设计，常见于车间周转工装车、精密检测设备移动底座、中小型自动化设备移动机架、仓储物流转运推车等场景，能在设备推移经过地面接缝、车间地坪落差、厂区减速带时，通过内置弹簧的形变吸收竖向冲击，避免设备内部精密元器件受颠簸震动出现松动、精度偏移问题，同时也能降低推移过程中的噪音，改善车间作业环境。从结构设计逻辑来看，顶部采用方形法兰安装板，四个角预留沉头安装孔，适配市面上多数标准型材机架、钢板焊接底座的安装孔位，安装时不需要额外做转接板加工，能直接通过螺栓锁紧固定，安装板下方的回转支承结构采用大直径钢珠回转轨道，保证转向时的顺滑度，即使承受额定负载也不会出现转向卡滞、偏摆的问题。缓冲结构采用侧置摆臂搭配圆柱螺旋压缩弹簧的设计，摆臂通过销轴与安装支架铰接，当滚轮受到地面向上的冲击力时，摆臂绕销轴转动压缩弹簧，将冲击动能转化为弹簧的弹性势能，相比普通刚性脚轮，能抵消70%以上的竖向冲击载荷，弹簧预压量可通过端部的调节螺母调整，适配不同负载工况下的减震需求，避免负载过小时弹簧过硬起不到缓冲效果、负载过大时弹簧压死失去减震作用的问题。滚轮部分采用金属轮芯外包高耐磨聚氨酯材质，轮芯为铸铁材质保证径向承载能力，外包聚氨酯层邵氏硬度控制在85A左右，既保证足够的承载能力，又能避免划伤环氧地坪、PVC地面等车间常用地面，滚轮内部采用双滚珠轴承结构，转动阻力小，长时间使用不会出现轴承抱死、滚轮转动卡滞的问题。安装边界方面，方形安装板的孔位间距符合行业通用脚轮安装尺寸规范，整体安装高度适配常规移动设备的底部预留空间，转向时滚轮的最大回转半径经过校核，不会与设备底部的支撑梁、走线槽等结构发生干涉，选型时只需要确认单轮额定负载满足设备总重量的冗余要求，即可直接替换同安装尺寸的普通刚性脚轮，不需要对设备底座做额外改造。结构建模时对所有铰接位置的配合间隙做了合理预留，既保证活动部件的运动顺畅，又避免间隙过大导致脚轮出现横向晃动，影响设备推移时的稳定性，弹簧的参数匹配经过运动仿真校核，在全行程压缩过程中不会出现弹簧与支架、摆臂的剐蹭问题，所有受力部位的板材厚度都经过强度校核，在额定负载下不会出现支架变形、销轴弯折的失效问题。
