QTR-1a反射率光电检测传感模块结构设计

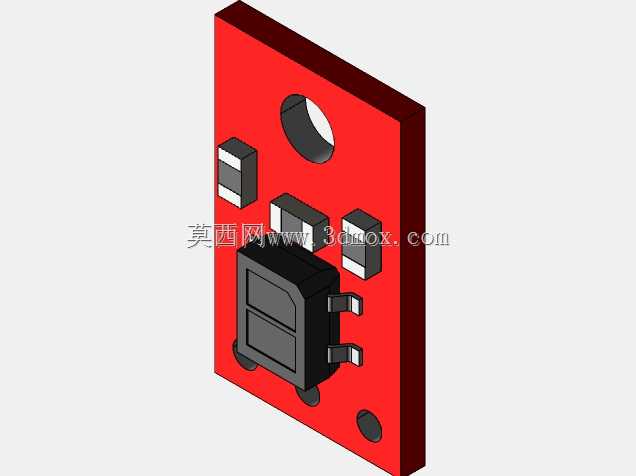

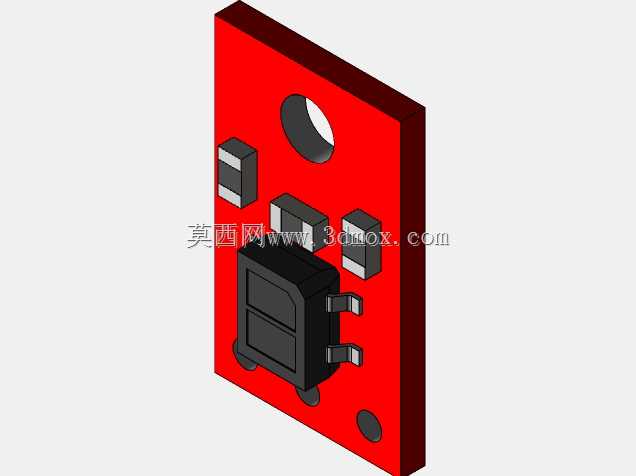

这款反射率检测模块的结构设计，核心围绕小型移动机器人的地面循迹、材质表面反射特性检测场景展开，在桌面级教育机器人、小型AGV、物料分拣线的来料检测工位中，这类模块承担着近距离非接触式反射信号采集的核心作用。设计初期首先明确了模块的安装边界，整体采用薄型PCB作为承载基体，板体轮廓做了直角切边处理，预留的两个圆形安装孔分别位于板体对角位置，适配M2规格的螺丝固定，可直接锁附在机器人底盘的支架、设备检测工位的安装立板上，安装时需保证检测端面与被测面的平行度，工作距离维持在1-8mm区间即可获得稳定的检测信号。板上核心的光电收发器件采用下沉式贴装设计，收发端面略突出于PCB板面，避免板体边缘遮挡检测光路，周边排布的贴片阻容元件全部采用表贴工艺焊接，元件排布避开了安装孔的受力区域，也预留了焊接返修的操作空间，不会出现元件干涉安装面的问题。模块的功能逻辑依靠红外发射管向外发射特定波长的红外光，光线照射到被测表面后反射回配套的接收管，通过接收管的光电流变化换算出被测面的反射率差值，比如在黑白循迹场景中，黑色吸光面反射的光信号弱，白色反光面反射的光信号强，模块可输出对应电平信号供主控系统识别路径边界。设计时特意将收发器件的位置设置在板体靠近边缘的一侧，方便模块贴近设备边缘安装，减少检测盲区，板体上的大尺寸圆形开孔并非安装位，是为了适配部分带遮光罩的安装场景预留的走线或遮光结构固定位，避免额外结构件与板上元件产生干涉。从结构可靠性角度看，整个模块没有活动部件，所有元件贴装后整体厚度控制在5mm以内，不会占用过多的设备内部安装空间，PCB板的基材选用常规FR-4材质，具备足够的结构强度，日常安装调试时的轻微磕碰不会造成板体变形或元件脱落，适配工业现场、教学实验等多种场景的使用需求。在做三维结构建模时，需要精准还原每个元件的贴装高度，尤其是核心光电收发器件的突出高度，否则会导致实际安装时检测距离与设计值出现偏差，同时要准确标注安装孔的中心距、板体的整体长宽尺寸，方便结构设计人员直接调用模型完成整机的装配干涉检查，不需要反复核对实物尺寸调整安装位。
