火炬角连接装置工业机械结构

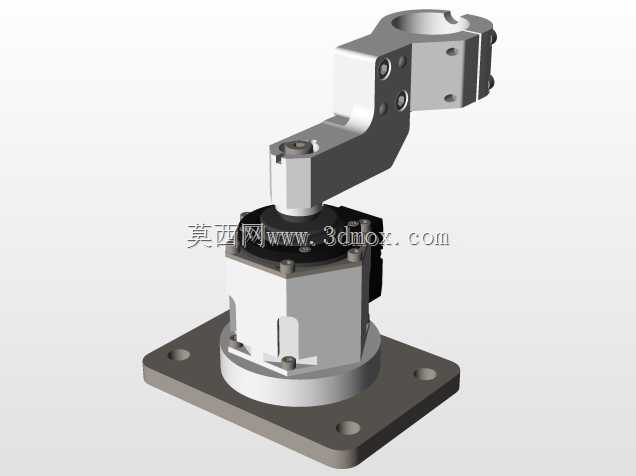

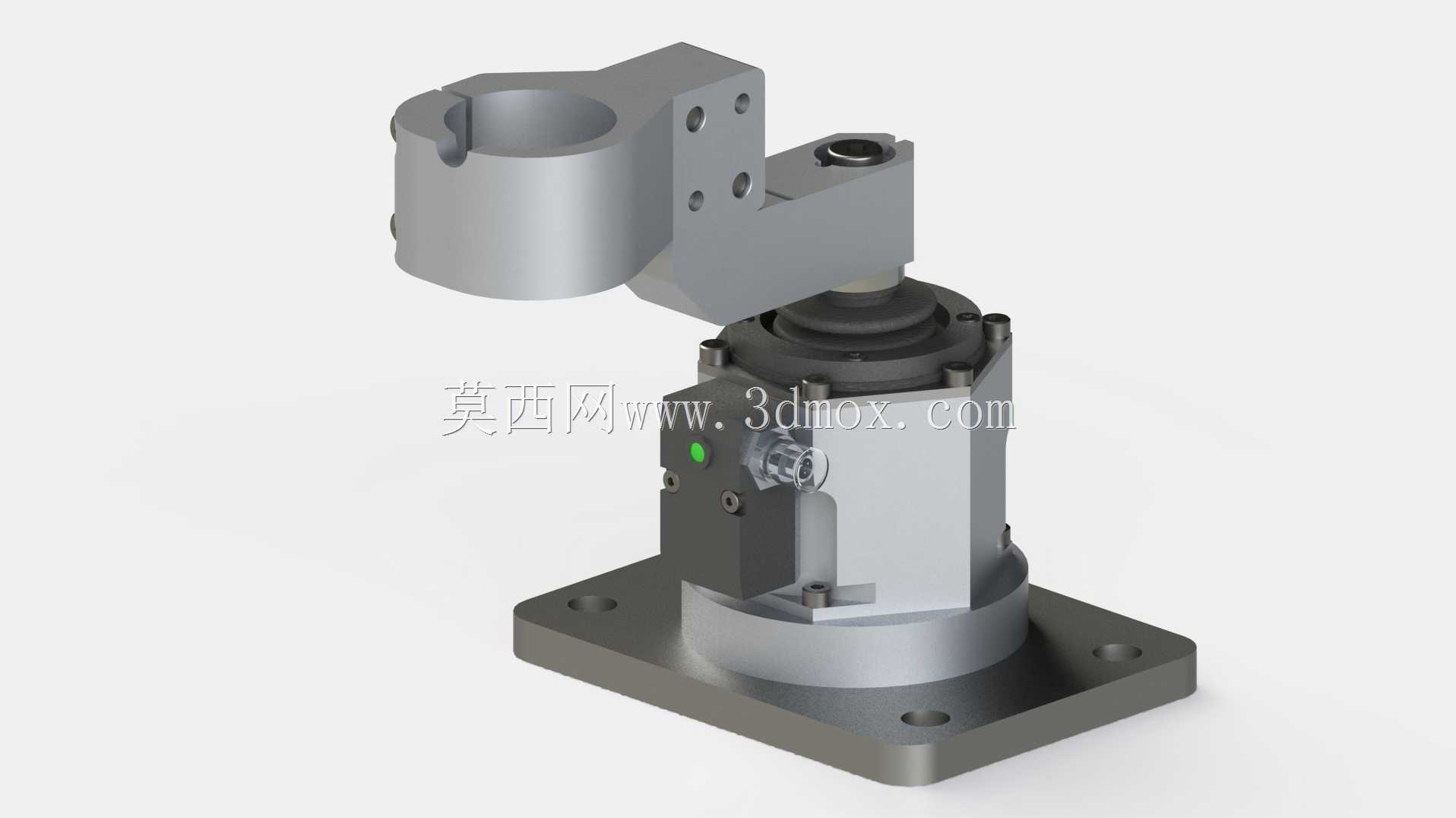

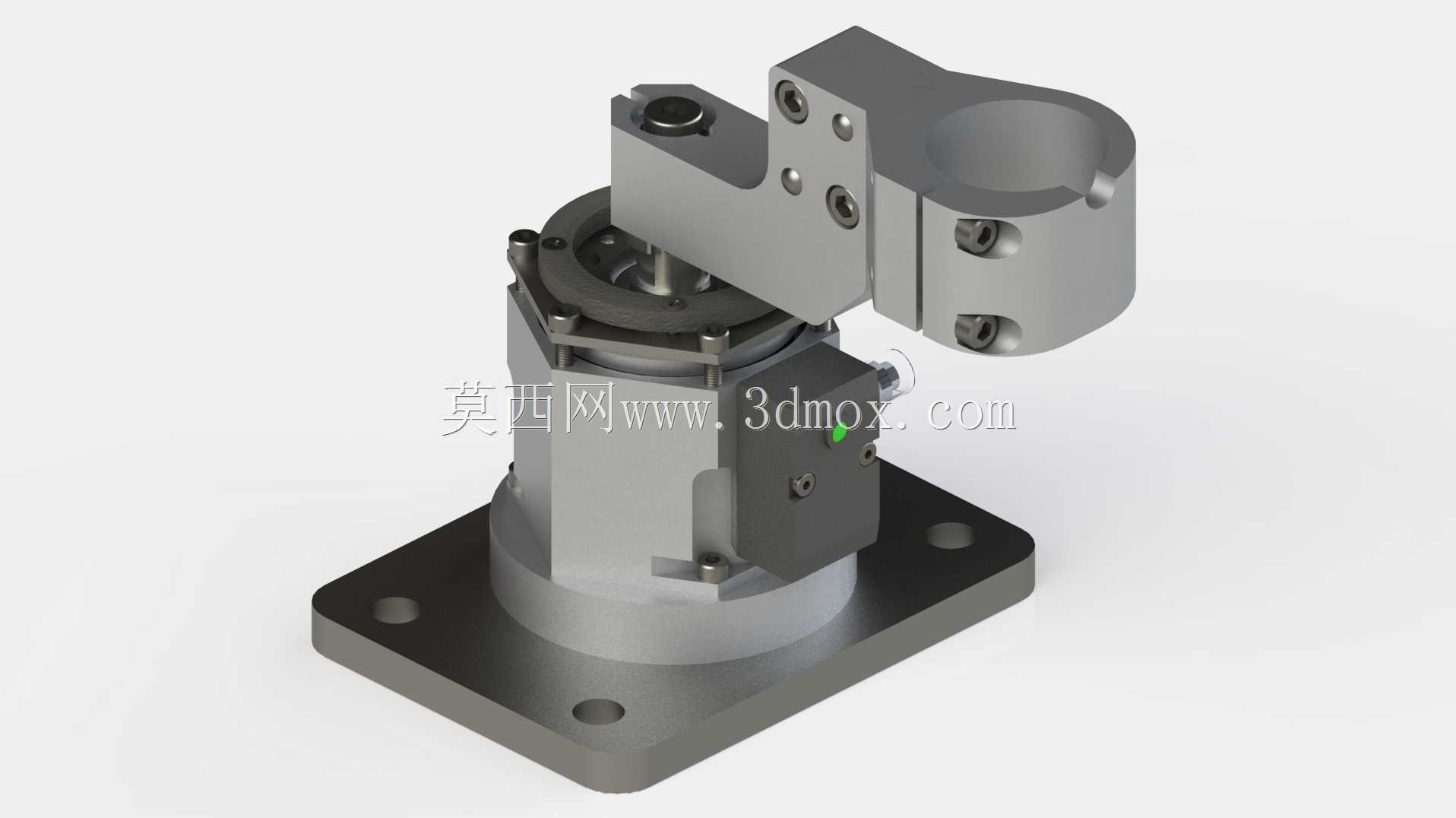

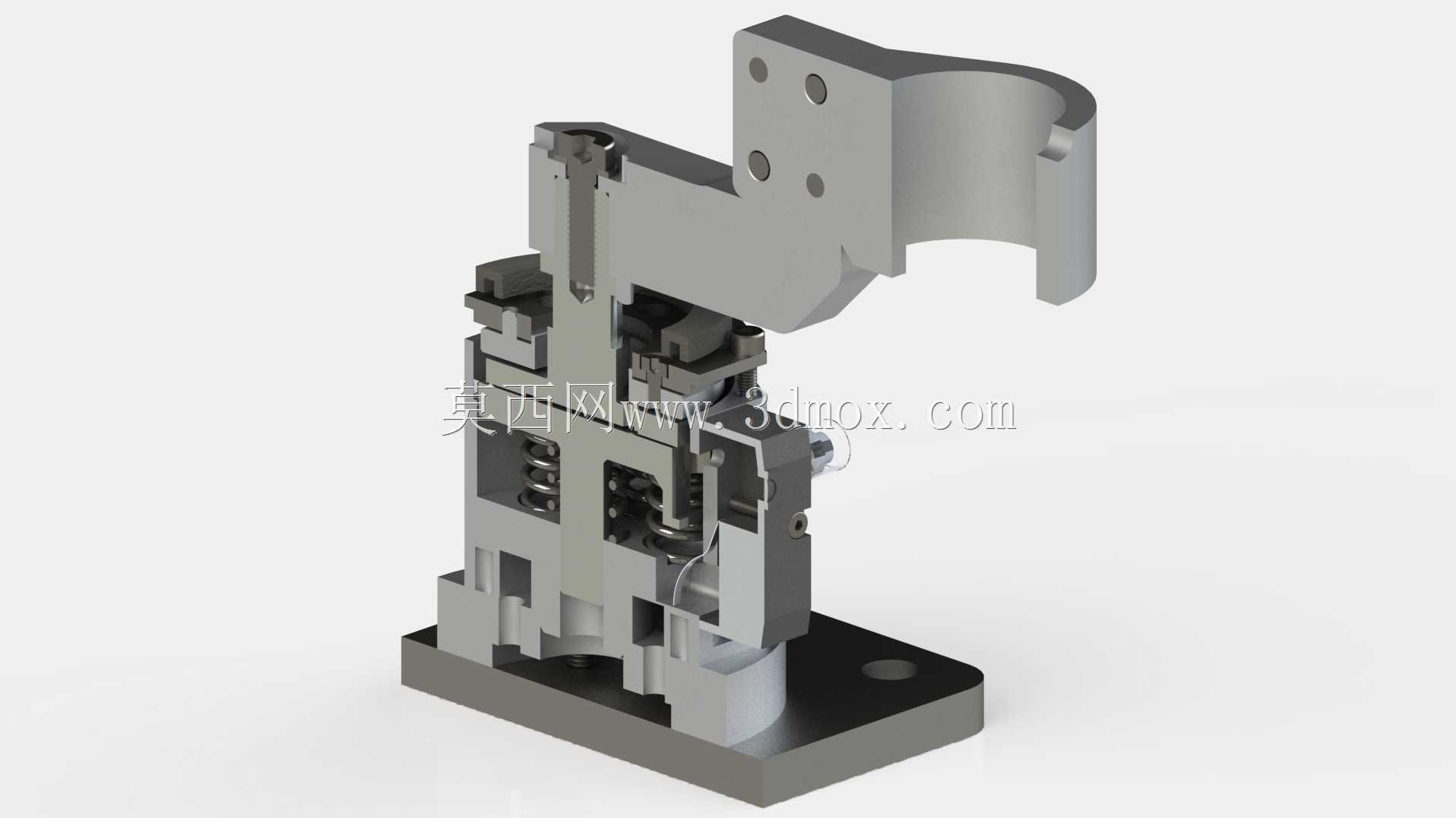

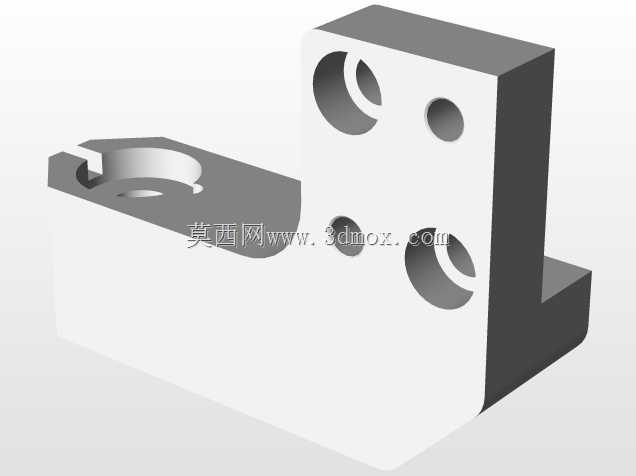

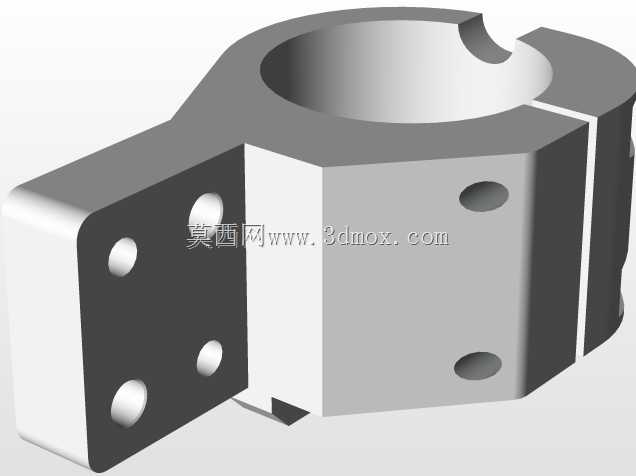

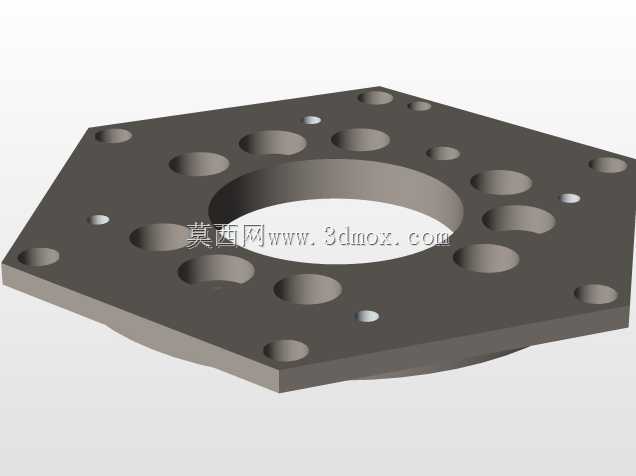

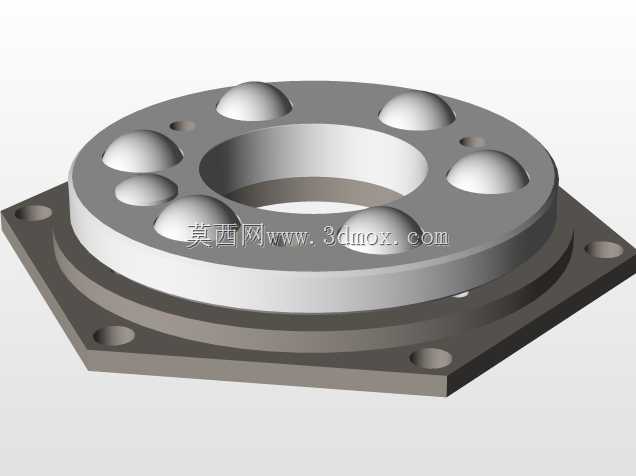

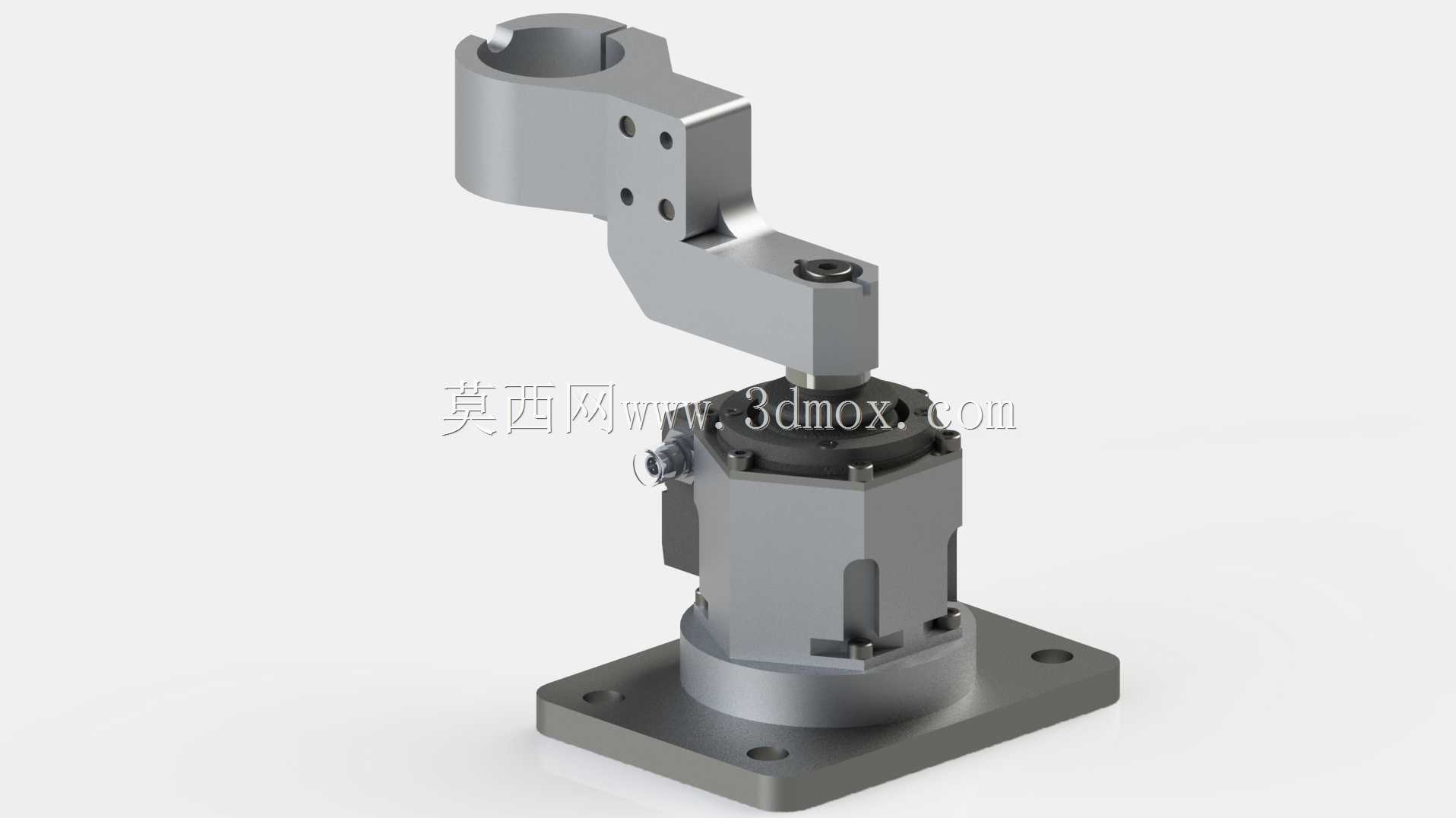

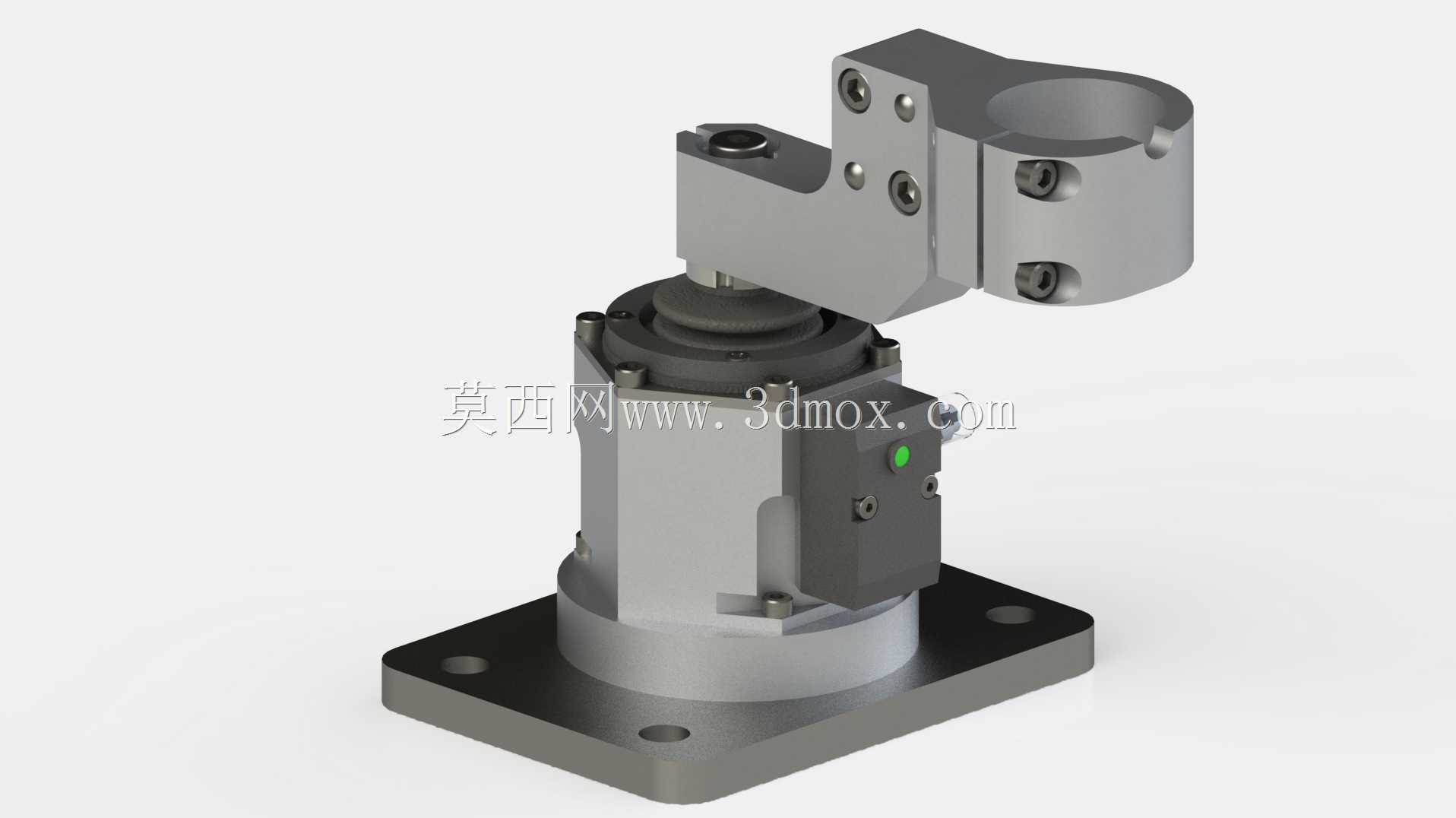

该结构件多用于火炬系统管线转角位置的刚性连接与角度补偿场景，在炼化厂放空火炬、地面火炬系统的管廊排布中，这类转角连接结构需要同时兼顾管线固定、热胀冷缩位移补偿、安装位微调的多重需求，避免管线因热应力、安装偏差出现焊缝开裂或连接松脱问题。从结构组成来看，底部为带四个安装孔的方形法兰支座，安装时可通过螺栓直接固定在火炬塔架的预埋平台或钢结构横梁上，支座上方的回转基座内置限位结构，可实现上部连接臂在一定角度范围内的偏转调整，适配不同走向的管线对接需求。上部的夹装式连接臂采用开口抱箍结构，抱箍内径适配对应规格的火炬管线外径，安装时通过螺栓收紧抱箍即可抱紧管线，无需在管线表面额外焊接连接耳板，减少现场焊接作业对管线材质的损伤，也方便后期维护拆卸。连接臂与回转基座之间采用铰接轴配合锁紧螺栓的结构，调整到位后拧紧锁紧螺栓即可锁定角度，避免运行过程中受管线振动、风力载荷影响出现角度偏移。设计过程中优先考虑了现场安装的容错性，抱箍位置预留了两组共四个调节安装孔，可适配小范围的管线位置偏差，不需要额外加工过渡连接件就能完成对接。整体结构的外形轮廓在满足强度要求的前提下做了减重处理，连接臂的非受力区域做了铣削减材，降低整体自重的同时减少塔架的承重负载，安装边界上，底部法兰的孔位间距匹配常规火炬塔架的钢结构横梁安装孔距，上部抱箍的开合角度足够容纳常规壁厚的火炬管线，不需要额外扩孔或修配就能完成装配。实际运行中，这类连接结构还要承受火炬排放时的管线振动、户外环境的风载荷以及高温烟气的热辐射，所以各铰接位置的配合面都做了贴合度处理，减少长期振动带来的磨损，锁紧位置采用防松垫圈配合双螺母结构，避免长期受载出现连接松动。在管线排布遇到转角、变向或者需要跨接不同高度管架的场景下，这类可调式角连接结构比传统的焊接弯头更具安装灵活性，后期管线改造调整时也不需要切割原有管线，只需要松开锁紧结构调整角度后重新固定即可，大幅降低现场改造的施工量与作业风险。
