影视IP瓦力卡通履带机器人精细建模

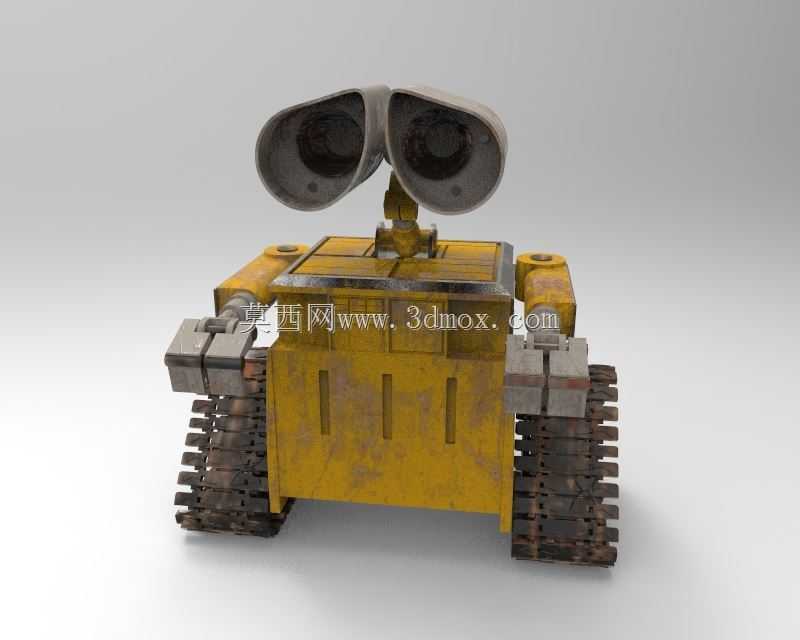

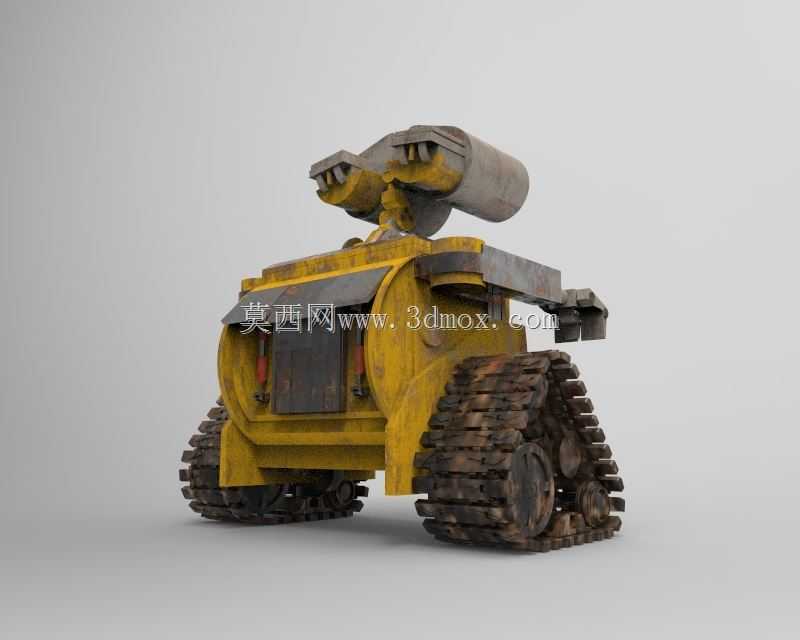

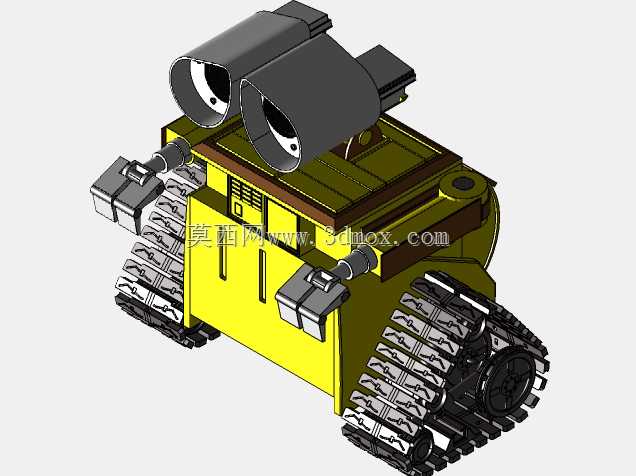

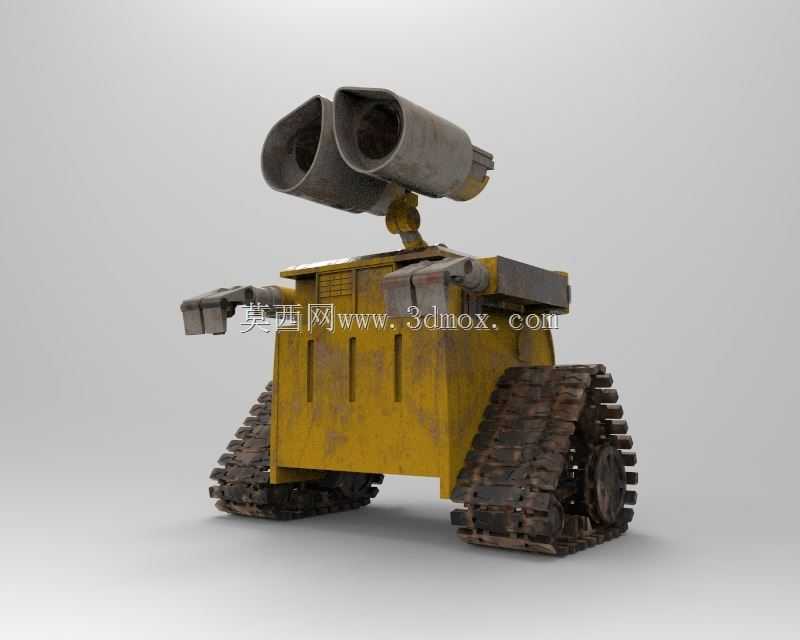

本次呈现的履带式卡通机器人形象，原型取自经典影视IP中的地表垃圾清理作业机器人，建模过程中首先还原了其核心作业场景适配性：针对废墟、凹凸不平的硬质垃圾堆积地表作业需求，行走机构采用双侧分体式履带结构，履带板做了分节式铰接设计，每节履带板表面预留防滑凸棱结构，接地比压控制在较低区间，可在松散碎屑堆积、小坡度起伏的非硬化路面稳定行进，不会出现普通轮式结构易打滑、卡滞的问题。机身主体采用箱型承载结构设计，上部的双目视觉观测组件通过可俯仰转动的铰接支座与机身连接，观测组件外壳做了大圆角过渡处理，两个视觉采集单元的倾角可独立微调，满足不同高度作业面的观测需求，铰接处预留了走线空腔，可容纳视觉信号传输线缆与俯仰驱动的微型舵机走线，避免线缆外露在复杂作业环境中被剐蹭损坏。机身前部对称布置的机械夹持臂采用多段铰接结构，大臂与机身连接位置设置回转支撑，可实现水平方向180度范围内的摆动，小臂与大臂铰接处可实现俯仰角度调节，末端夹持器做了平口防滑处理，可适配不同形状、尺寸的零散物件拾取作业，夹持力通过臂部内置的弹性阻尼结构控制，避免夹持易碎物件时出现破损。机身外壳做了做旧质感的分色处理，表面模拟长期户外作业形成的磨损、污渍附着效果，箱体侧面预留的三条竖向凹槽既作为外观装饰元素，也可作为机身加强筋提升箱体结构刚度，降低薄板焊接或注塑成型时的形变概率。从安装边界来看，双侧履带外缘宽度控制在机身主体宽度的1.1倍左右，整机重心落在履带接地长度的中心区间，静止状态下纵向、横向稳定性均满足作业要求，上部视觉组件抬升至最高位置时，整机高度不超过机身长度的0.9倍，可顺利通过高度略高于机身主体的低矮障碍空间。建模过程中对所有活动铰接位置都做了运动间隙预留，可直接导入渲染软件做动作调试，也可作为文创衍生品开发、科普展项设计的数字原型使用，结构拆分逻辑符合3D打印手板制作的拆分要求，各部件壁厚均匀，无倒扣、薄壁等不利于成型的结构问题。
