六轮四驱敞篷漫游机器人结构设计

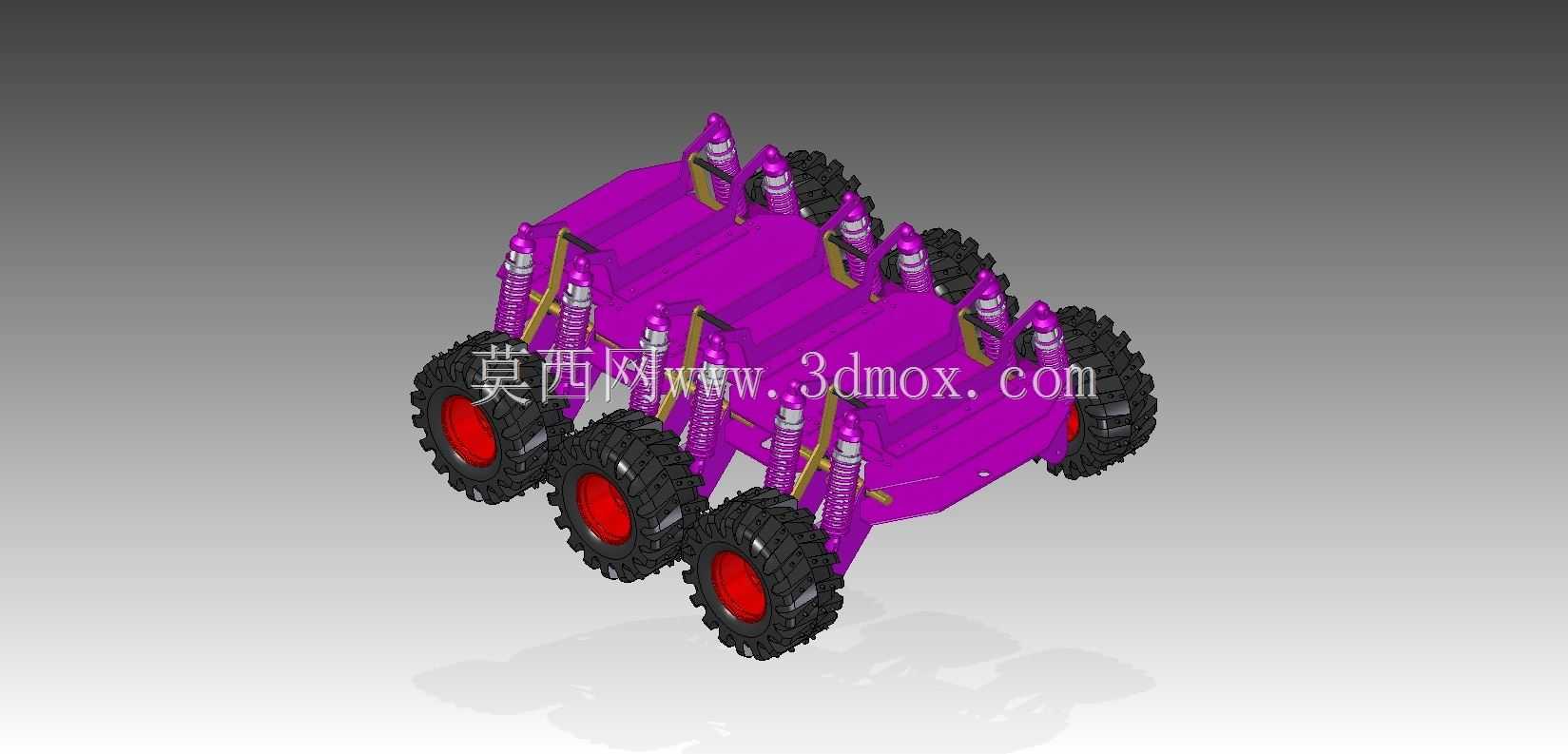

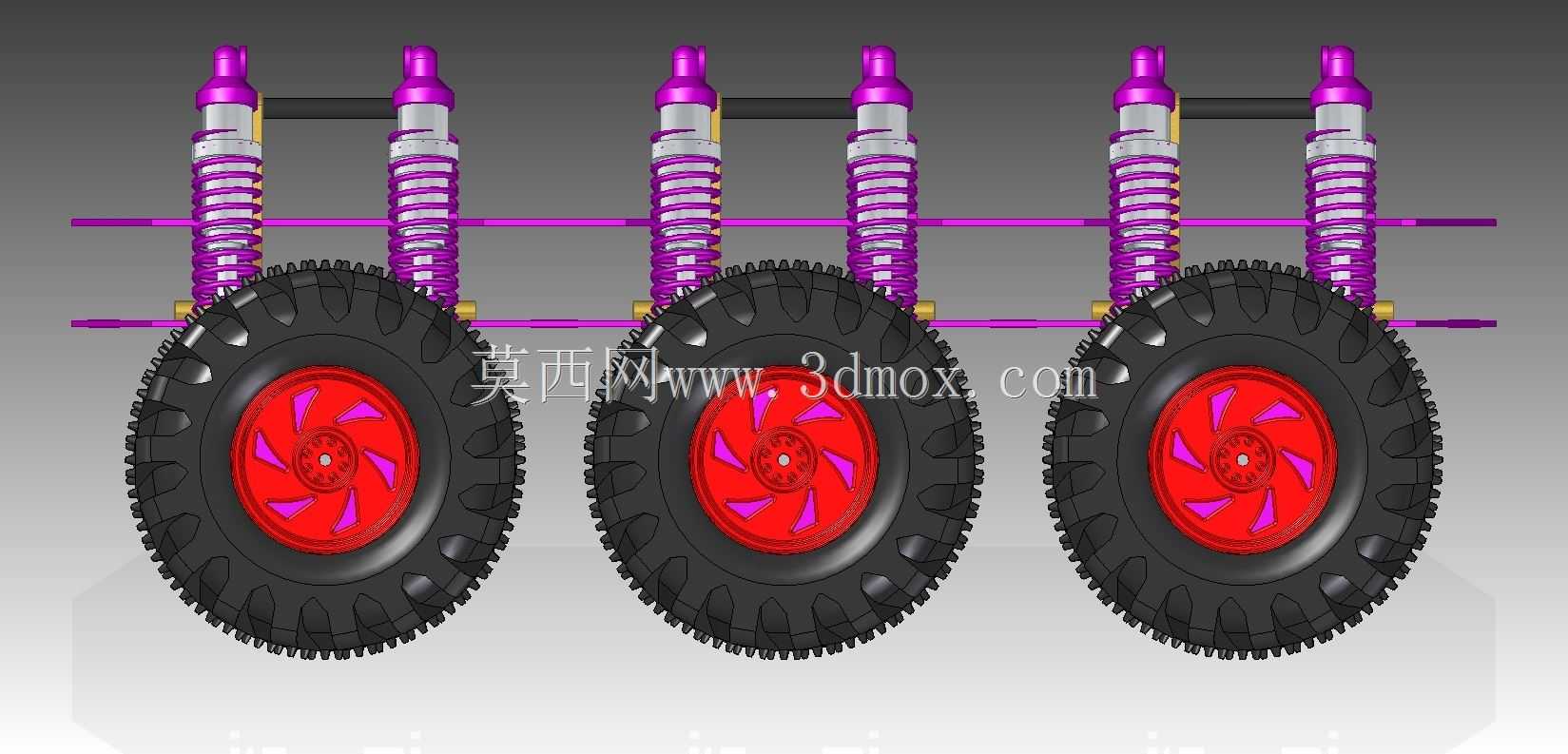

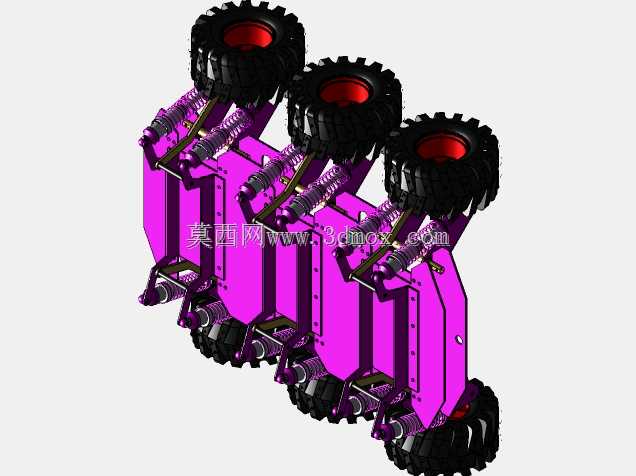

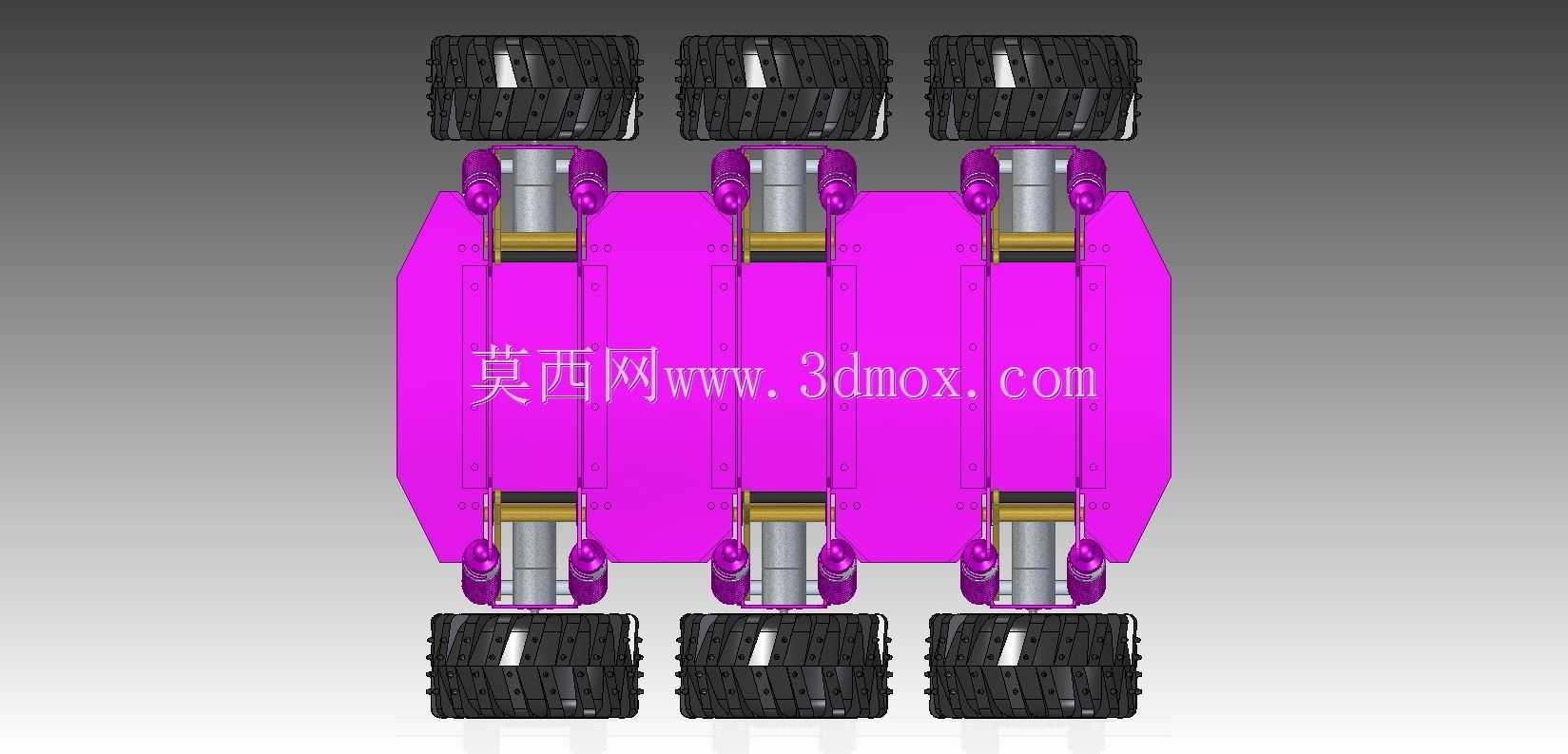

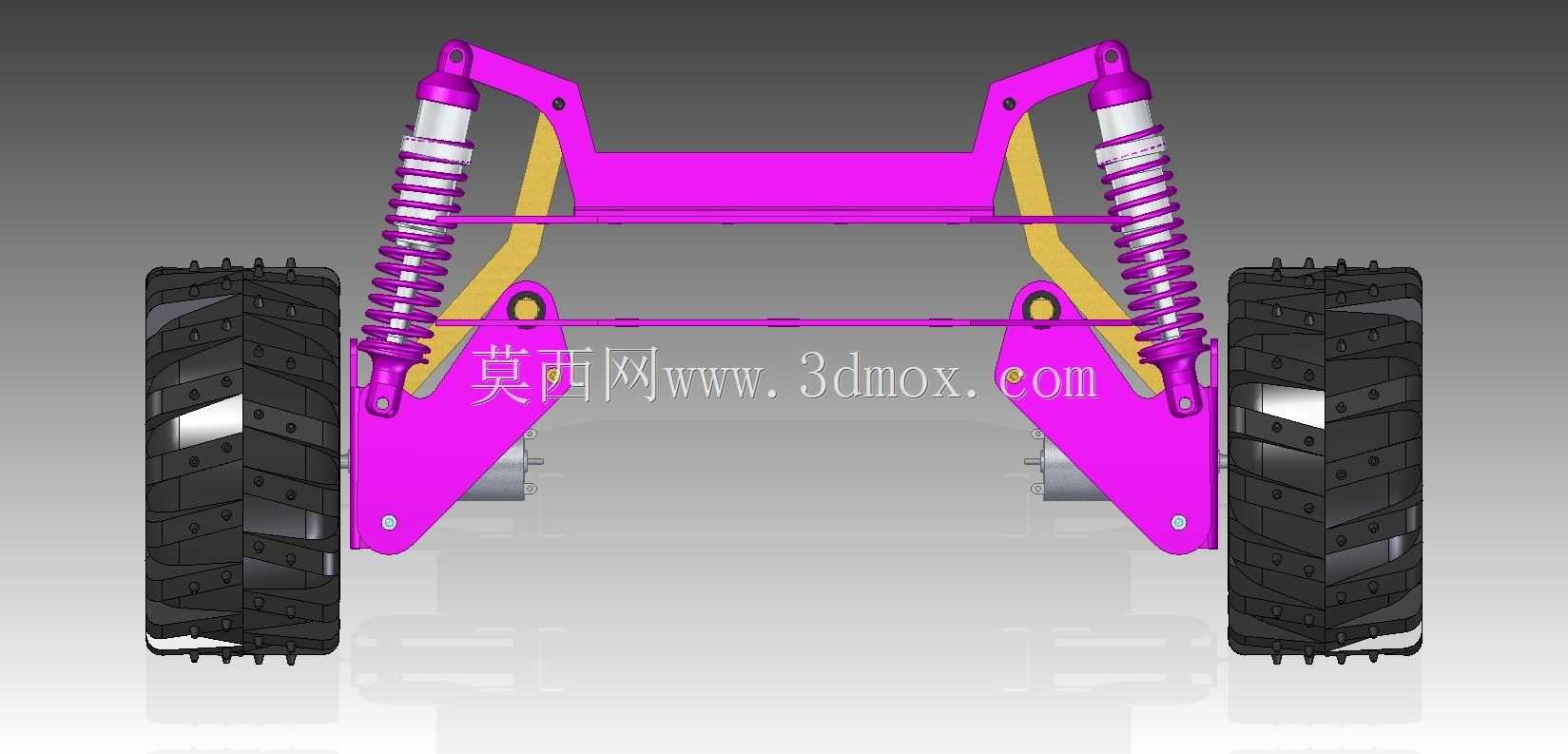

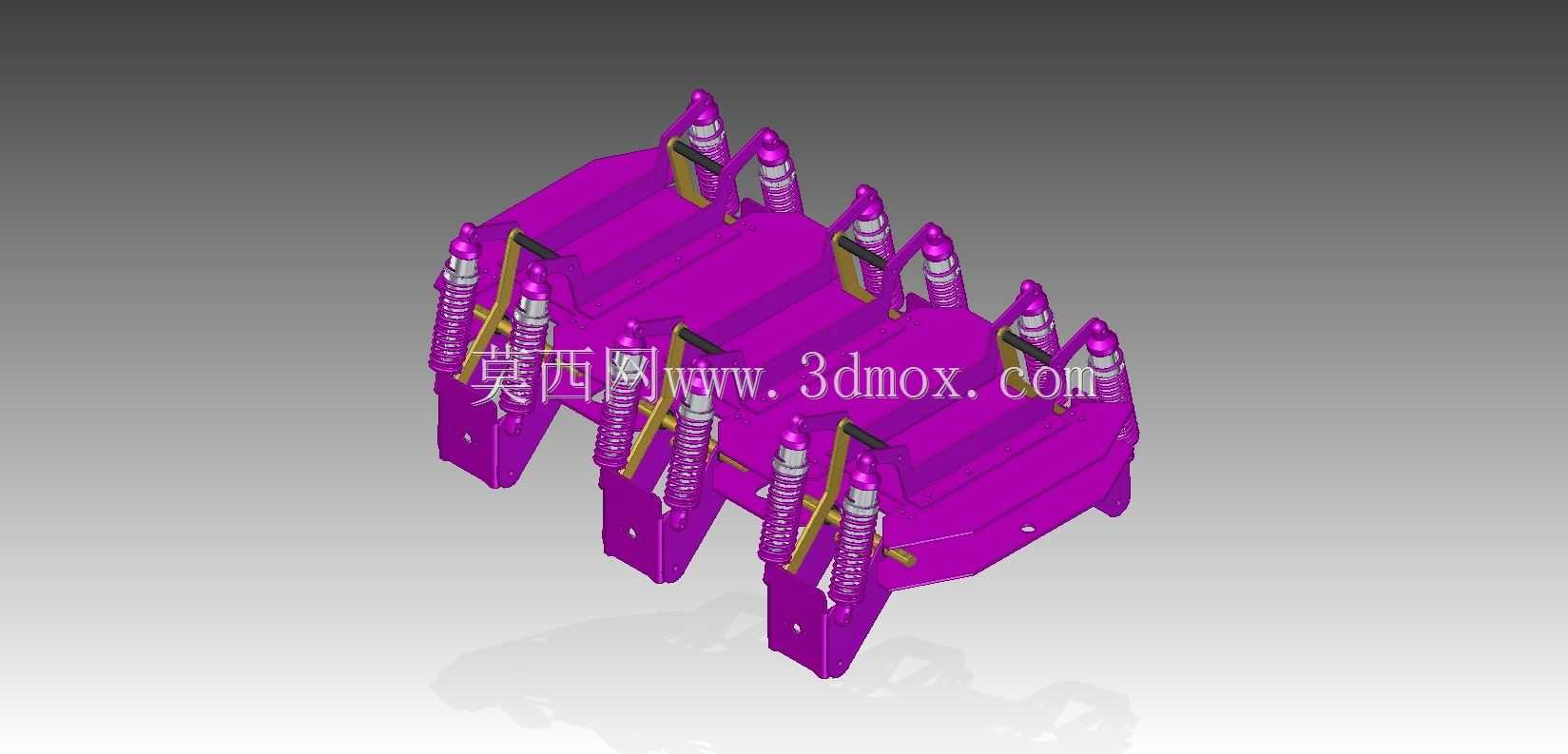

这款轮式移动平台的设计初衷，是面向非结构化地形的短途漫游探测场景，可搭载小型传感模块完成园区巡检、科普展示、复杂地形通行验证等任务，整体结构参考了剃须刀多触点贴合的运动逻辑，将独立悬架与多轮布局结合，提升地面适应能力。从结构布局来看，整机采用六轮分布方案，单侧三个车轮沿纵向排布，每个车轮都匹配独立的弹簧阻尼悬架结构，悬架摆臂与车架主体通过铰接点连接，弹簧预压行程可根据负载情况调整，当单个车轮遇到凸起或凹陷障碍时，悬架可独立伸缩，保证其余车轮始终与地面保持贴合，避免出现轮组悬空失去抓地力的情况。车架主体采用一体化承载式设计，上部预留了标准化的安装孔位，可根据使用需求加装探测传感器、控制模块、小型载物舱等拓展部件，安装孔位采用通用间距设计，兼容常规的紧固件连接需求，无需额外打孔改造即可完成拓展件装配。动力传递采用四轮驱动布局，前后端四个车轮集成驱动单元，中间两个轮组为随动承重轮，既保证了足够的牵引动力输出，又减少了传动结构的复杂程度，降低整体装配与维护难度。车轮选用大颗粒深胎纹的橡胶轮胎，轮毂做了轻量化镂空处理，胎面的凸起纹路可在松软土质、碎石路面提供足够的摩擦力，轮组与驱动轴的连接采用快拆结构，维护时可直接拆卸轮组，无需拆解周边悬架部件。外形尺寸方面，整机长宽高控制在小型移动平台的适用范围内，宽度满足狭窄通道通行要求，离地间隙预留了足够的高度，可越过常规高度的路缘石与小型障碍，转向时通过两侧轮组的差速实现转向动作，转弯半径较小，可在狭小空间内完成转向调整。设计过程中优先考虑了结构的可靠性，所有铰接点都预留了润滑脂加注通道，长期运行时可定期加注润滑脂减少铰接磨损，车架主体的受力部位做了加厚处理，避免颠簸路面长期运行出现结构变形，悬架弹簧的刚度经过匹配计算，既可以过滤路面颠簸带来的冲击，又不会因为弹簧过软导致行驶过程中侧倾过大。上部敞篷式的预留空间没有设置封闭舱体，一方面减轻了整机自重，另一方面给拓展部件的安装留出了足够的操作空间，使用者可根据不同的任务场景快速更换搭载的功能模块，不需要对底盘结构做任何改动。轮组的布局角度经过反复调整，每个车轮的接地角度都匹配悬架的运动行程，在悬架压缩到极限位置时，轮胎不会与车架或摆臂发生运动干涉，保证全行程内的运动顺畅。
