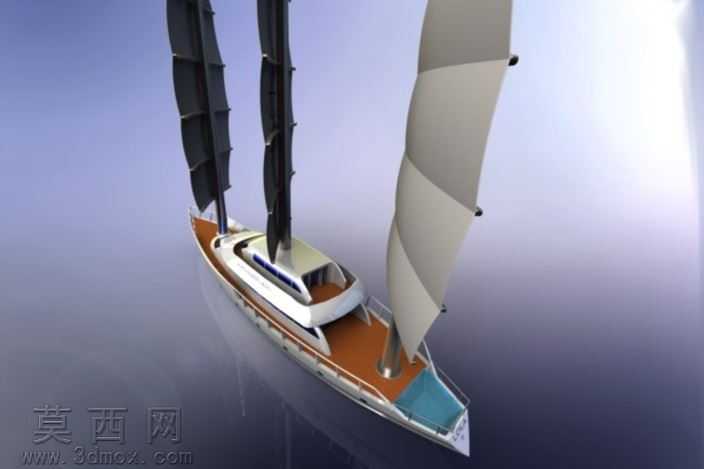

带风帆结构的豪华巨型游艇三维设计作品

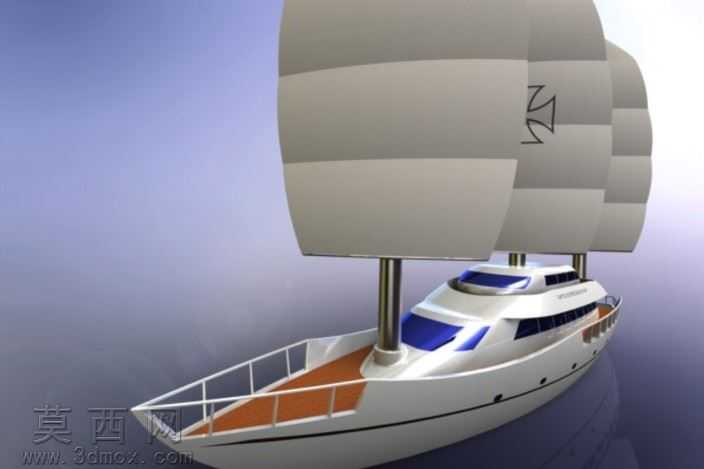

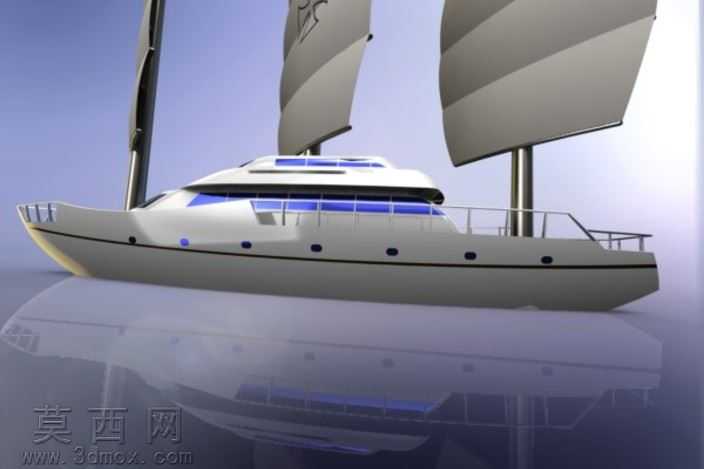

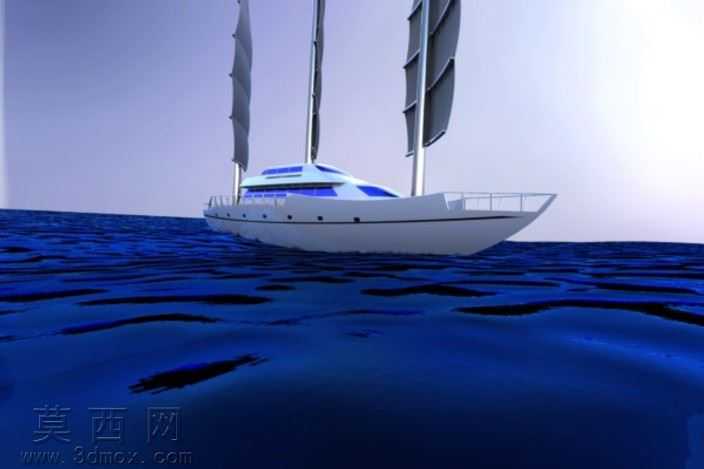

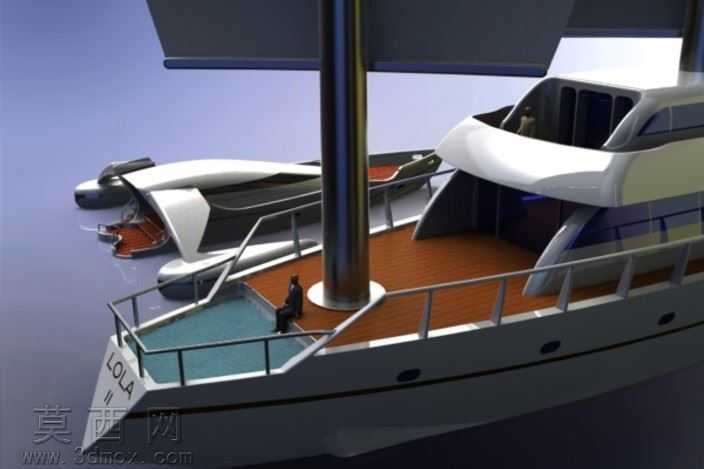

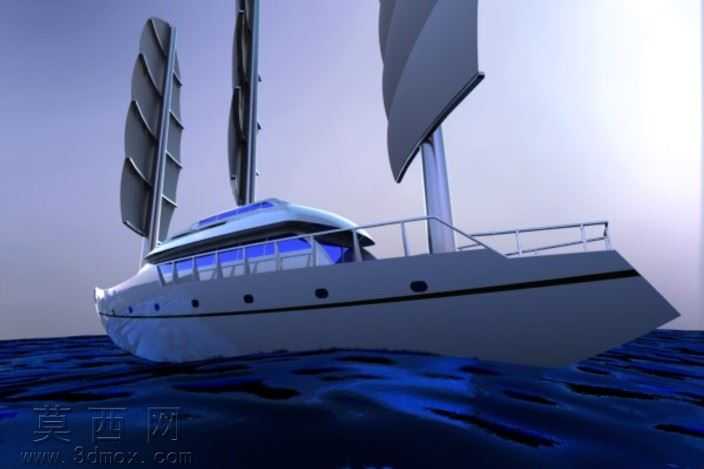

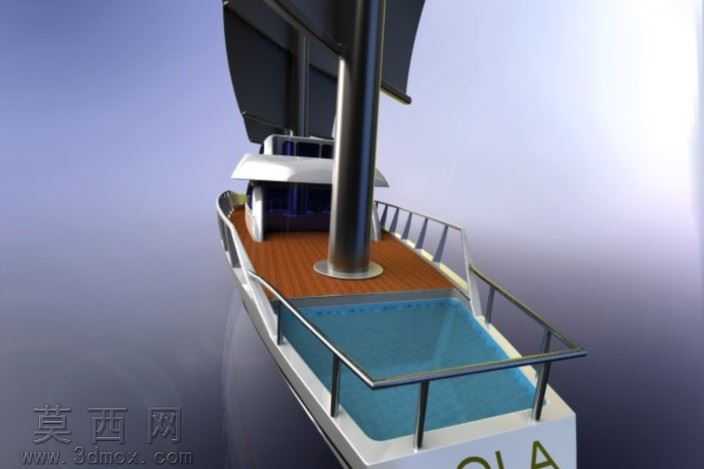

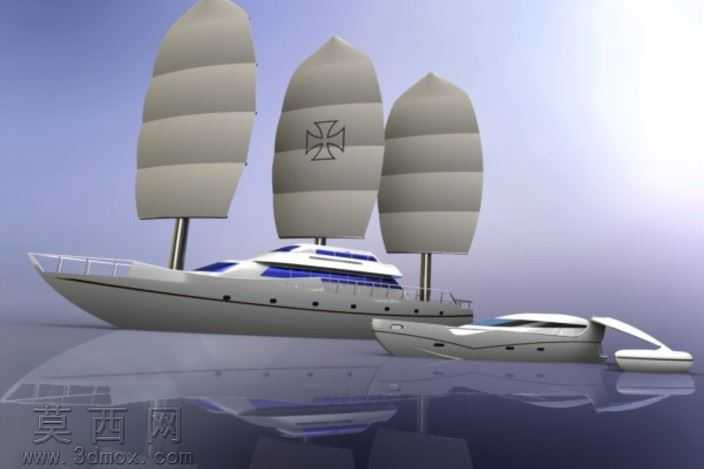

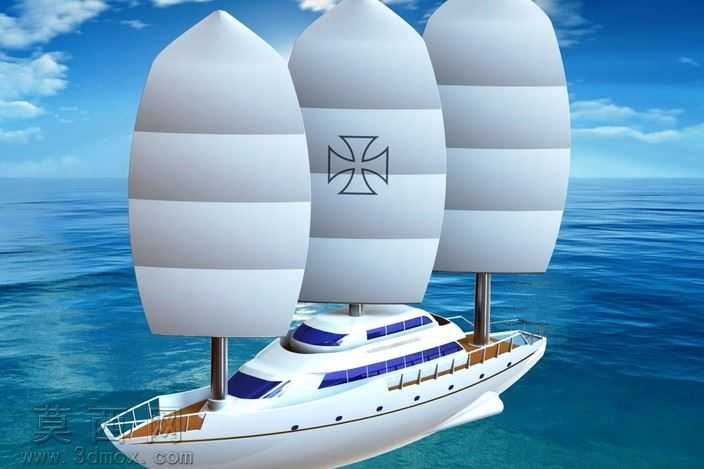

本作品为带风帆结构的豪华巨型游艇三维设计，建模阶段采用SolidWorks软件完成全参数化实体构建，首先从游艇整体轮廓线入手，先绘制船体主龙骨、舷侧线型、甲板分层曲线，通过放样、凸台拉伸、曲面剪裁等命令生成主船体基础结构，精准还原巨型游艇修长流畅的深V型船身线条，船身侧面的舷窗、系缆桩、排水孔等细节均通过阵列、切除命令逐一实现，保证结构尺寸符合民用豪华游艇的常规比例逻辑。上层建筑部分按照三层甲板布局进行拆分建模，分别构建主甲板客舱区域、上层驾驶台区域、顶层观景平台，舱室的曲面舷窗、舱门轮廓、甲板护栏均通过曲面扫描、圆角命令处理，保证曲面过渡顺滑无棱角，还原豪华游艇的精致外观质感。风帆结构部分共设置三组立式风帆，每片风帆采用分段式曲面建模，模拟硬质风帆的层叠结构，风帆表面的标识纹理通过贴图映射实现，风帆支撑杆采用圆柱拉伸配合装配约束完成定位，保证三组风帆沿船体中轴线对称排布，与船体结构的连接基座做了加强结构的细节建模，还原风帆装置的安装逻辑。附属的小型交通艇也同步完成等比例建模，贴合母船船尾的接驳位置，整体装配完成后进行干涉检查，确保船体、上层建筑、风帆、附属艇之间无结构冲突。材质与渲染阶段，船体主结构采用高光白色玻璃钢材质，船身水线以下部分搭配深灰色金属漆材质，风帆采用哑光浅灰色帆布质感材质，玻璃舷窗设置半透明带反射的玻璃材质，金属栏杆、系缆桩采用抛光不锈钢材质，水面场景添加高反射平面模拟水面倒影效果，通过三点布光搭建柔和的户外天光环境，调整阴影参数让船身与风帆的投影自然落在水面上，最终渲染图呈现出巨型游艇在平静水面停泊的精致效果，整体建模过程兼顾外观还原度与结构合理性，曲面建模精度满足民用船舶外观展示类模型的使用需求，各部件的分层建模逻辑也支持后续对船体局部结构进行修改调整，可用于船舶外观方案展示、3D场景搭建等用途。
