夏普红外测距传感器三维结构模型

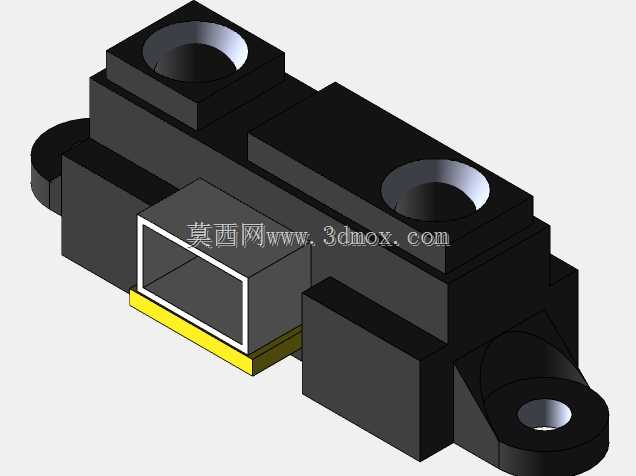

在自动化产线物料到位检测、智能仓储液位监控、服务机器人避障导航这类场景里，红外测距传感器是出镜率极高的基础检测元件，本次呈现的这款夏普红外传感器结构模型，完全还原了实物的装配特征与安装边界，能直接嵌入各类设备的整机装配仿真环节，省去逆向测绘的冗余工作量。从结构设计逻辑来看，这款传感器采用一体化黑色塑壳封装，壳体上预留的三个带金属衬套的安装孔，分别分布在壳体左上、右上、右下三个点位，安装孔位的同轴度公差、孔距尺寸完全匹配实物规格，设计时充分考虑了不同安装面的固定需求，不管是卧式贴装在PCB板上，还是通过支架立式固定在设备机架上，都能保证光轴与检测面的平行度要求，避免因安装倾斜导致的测距数值偏差。传感器前端的光学窗口做了内凹式设计，窗口边缘的黄色密封胶条结构在模型中完整还原，这一结构的作用是阻隔环境杂散光进入接收管，同时阻挡车间内的粉尘、切削液雾气侵入光学腔体，在机加工车间的工件到位检测场景下，这种密封结构能有效降低油污附着对检测精度的影响，比无密封设计的同类传感器环境适应性更强。功能层面，这款传感器集成了红外发射管、接收透镜、信号处理电路三个核心部分，模型中清晰呈现了发射与接收光路的腔体分隔结构，两个光学开孔分别对应发射端与接收端，中间的隔断筋位能避免发射光直接串入接收端造成的信号干扰，这也是三角测距法红外传感器的典型结构特征，可实现厘米级的近距离距离检测，除了常规的障碍物接近检测，还能通过反射光强度的变化实现透明容器内的液位开关判断，在小型灌装机的液位控制工位、AGV小车的前端避障工位都有大量应用。从建模细节来看，壳体上的插接件接口做了精确的尺寸还原，接口的插针排布、卡扣位置完全匹配配套接插件的尺寸，在做整机线束布线仿真时，可以直接套用标准接插件模型完成装配，不需要额外调整接口尺寸。壳体的分型线、拔模斜度也都按照注塑件的实际工艺要求做了还原，没有出现建模时常见的直角拔模、壁厚不均这类问题，不管是用来做设备的结构干涉检查，还是用来做传感器安装支架的配套设计，都能直接调用模型完成尺寸链校核，不需要反复核对实物样品的尺寸参数。
