HC-SR04型双探头超声波测距传感模块

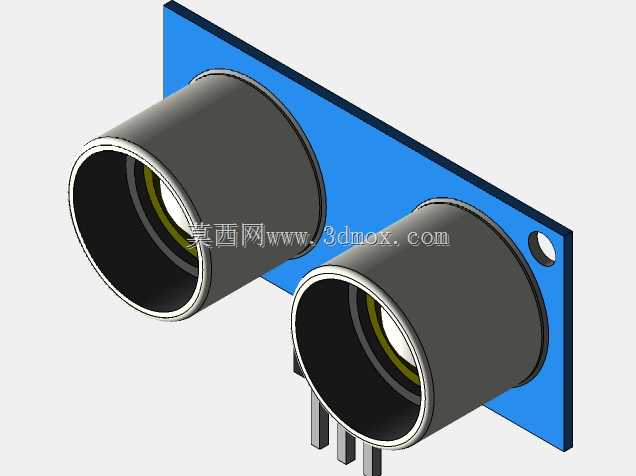

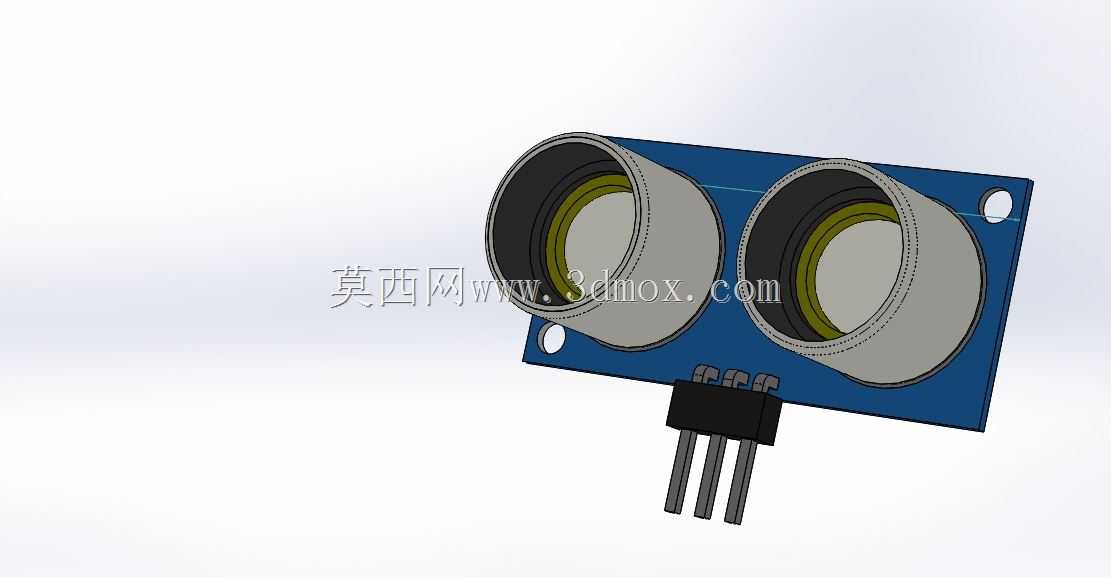

这款双探头超声波测距模块，是嵌入式测控、小型自动化装置里普及率极高的非接触式距离检测部件，日常做智能小车避障、物料到位检测、液位非接触测量、公共区域人流接近触发这类场景，基本都会优先选用这类结构成熟的传感单元。从结构设计逻辑来看，它采用收发分离的双换能器布局，两个圆柱形超声换能器平行固定在蓝色PCB基板上，分别负责向外发射40kHz频段的超声波脉冲、接收障碍物反射回来的回波信号，这种收发分置的设计能避免单探头方案里收发切换的信号盲区，最小检测距离可以压到2cm级别，远距检测量程能覆盖到4m范围，完全覆盖多数民用、工业轻载场景的测距需求。PCB基板的边角预留了两个标准直径的安装通孔，安装孔位间距做了通用化设计，不管是用M3螺丝固定在亚克力支架、铝型材机架，还是直接插装在面包板做原型验证，都不需要额外做转接件，适配性很强。基板下方引出的直插排针采用标准2.54mm间距，和市面上通用的杜邦线、单片机扩展IO口完全匹配，接线时只需要连接供电、触发、回声、接地四个引脚就能工作，不需要额外搭建信号调理电路，换能器和基板之间做了密封粘接处理，能避免日常使用中灰尘、潮气侵入换能器背面的压电陶瓷片，降低长期使用的信号衰减概率。做三维建模的时候，还原了换能器外层的金属屏蔽罩、内部的压电陶瓷环结构，还有PCB表面的焊盘、丝印轮廓，排针的单针直径、伸出长度都按实物尺寸做了等比例还原，安装孔的位置公差控制在0.1mm以内，不管是做整机装配干涉检查，还是做产品爆炸图渲染、教学演示模型，都能直接调用。实际选型使用时要注意，这类模块的检测波束角大概在15度左右，安装时要避开前方的结构遮挡，两个换能器的正面要垂直对准待测方向，不要倾斜安装，否则会因为回波反射路径偏移导致检测数值跳变；如果是用在多粉尘、高湿度的户外场景，可以在换能器正面加一层防尘透声膜，不会过多影响声波传输效率，还能提升模块的使用寿命。
