TCRT5000反射式光电传感模块结构设计

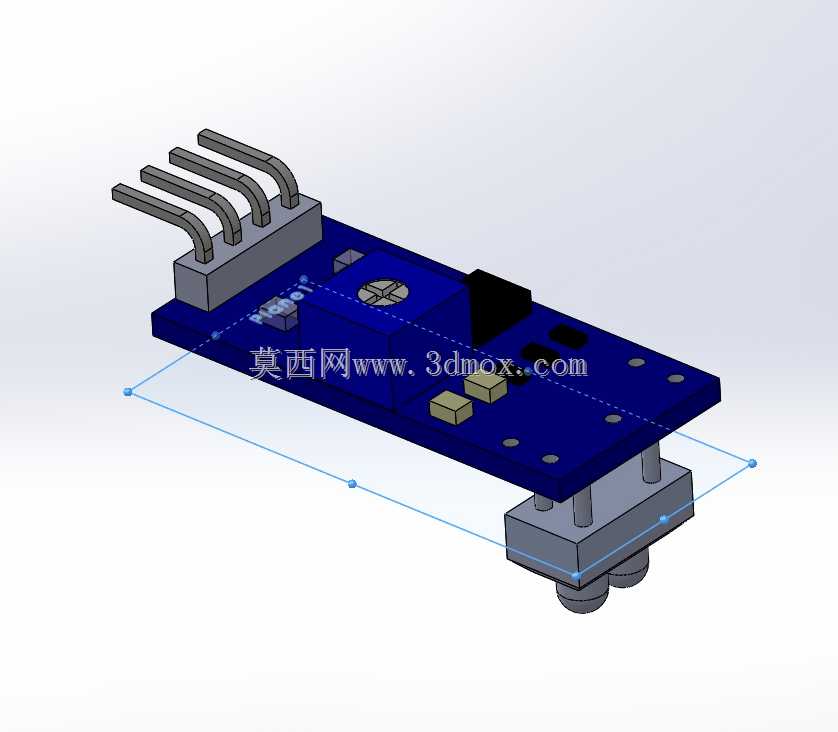

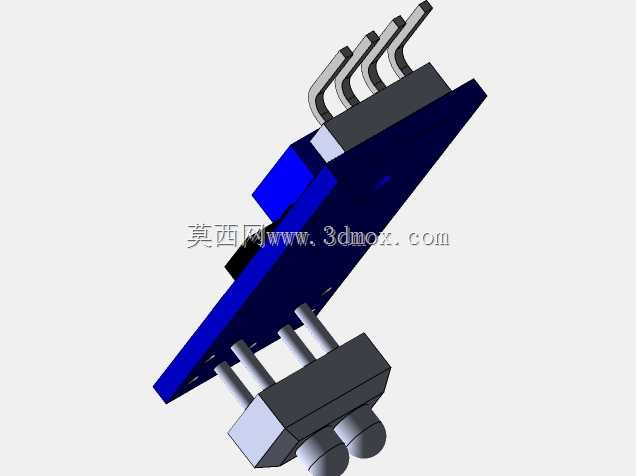

这款反射式光电检测模块的三维结构设计，完全围绕工业现场与教学实验场景的实际安装需求展开，日常可嵌入小型自动化设备的物料到位检测工位、智能小车的循迹导航单元、流水线的工件计数点位，也可用于桌面级小型设备的边缘位置识别，适配3.3V与5V的常规工控供电逻辑，输出信号可直接对接多数单片机IO口，无需额外做电平转换。从结构设计逻辑来看，模块采用双层板叠装的布局思路，上层为信号处理PCB板，集成了信号调理电路的贴片元件，包括可调电位器、限流电阻、状态指示LED与输出接插件，接插件采用弯针排座设计，既可以直接插装在面包板上做原型验证，也能通过排线连接到主控板，避免直插结构带来的顶部空间占用问题；下层为传感头固定座，将TCRT5000光电对管精准定位在安装面下方10mm左右的高度，这个高度是经过实际测距验证的最优检测区间，既能保证红外发射管的光束有效覆盖检测面，又能避免距离过近导致的检测盲区、距离过远带来的信号衰减问题。安装边界上，模块整体长宽尺寸控制在32mm×12mm范围内，板厚1.6mm符合常规PCB加工工艺要求，固定孔采用M2规格的通孔设计，孔位间距25mm，可直接通过铜柱固定在设备的安装支架上，也能配合尼龙扎带做无孔位的快速固定，适配不同设备的安装条件。设计过程中特意将可调电位器布置在PCB板的侧方边缘，调试时无需拆卸模块即可用小螺丝刀调整检测灵敏度，适配不同反射率的检测面——比如检测黑色哑光工件与白色反光工件时，可快速调整触发阈值，避免误触发。模块底部的传感头做了遮光处理结构，在光电对管周围增加了黑色挡光凸台，减少环境杂散光对红外接收管的干扰，哪怕是车间内有照明灯光变化的场景，也能保证检测信号的稳定性。上层PCB的元件布局做了高低位分区，较高的弯针接插件与电位器布置在板的同一侧，低矮的贴片电阻电容布置在板的中部，既避免了元件之间的安装干涉，也让整个模块的布线走线路径最短，减少信号传输过程中的干扰。整个模块的结构没有多余的冗余设计，所有尺寸都围绕实际安装、调试、使用的全流程需求设定，既满足快速原型开发的搭积木式安装要求，也能直接用于小批量设备的量产装配，不需要额外做结构修改。
