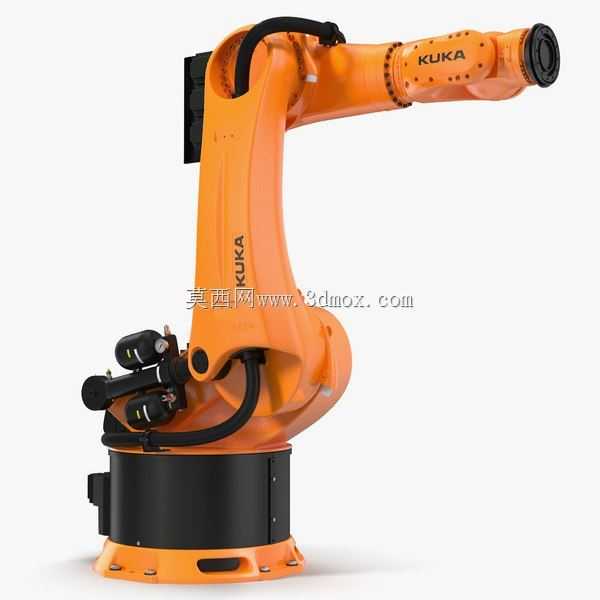

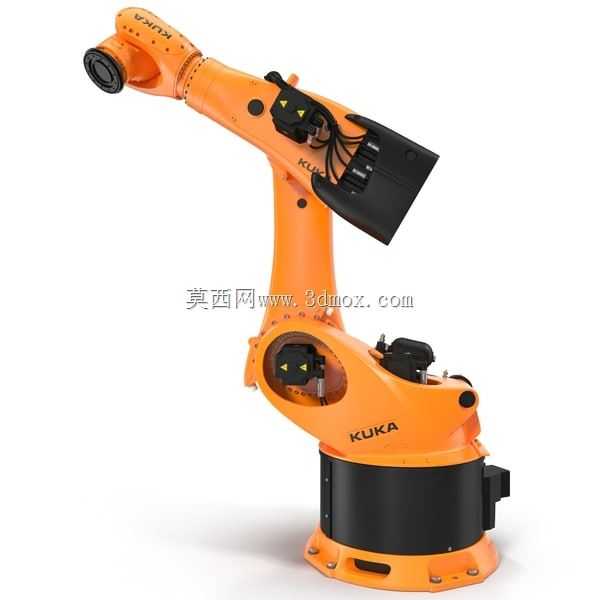

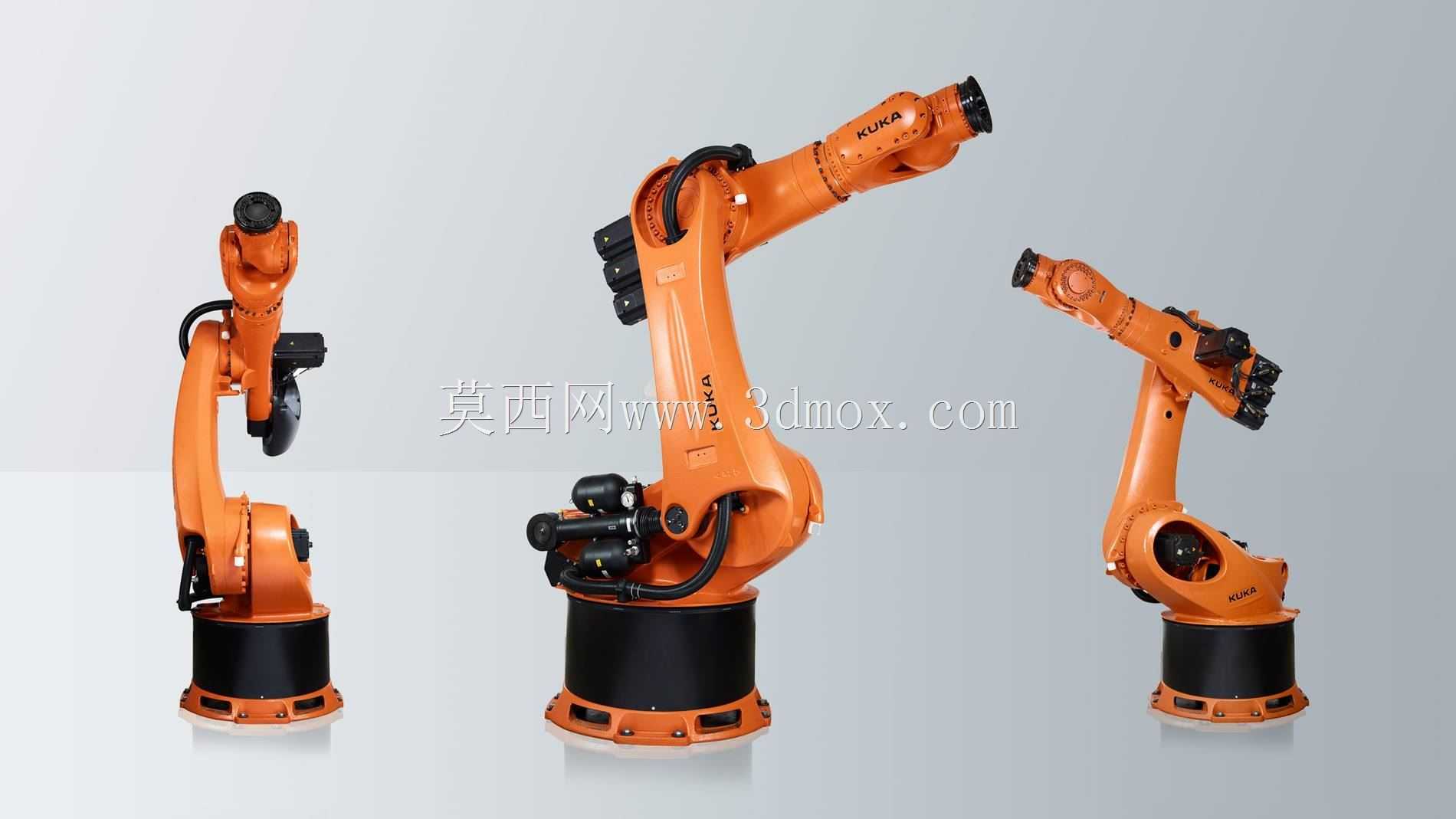

库卡KR500FORTEC重载工业机械臂

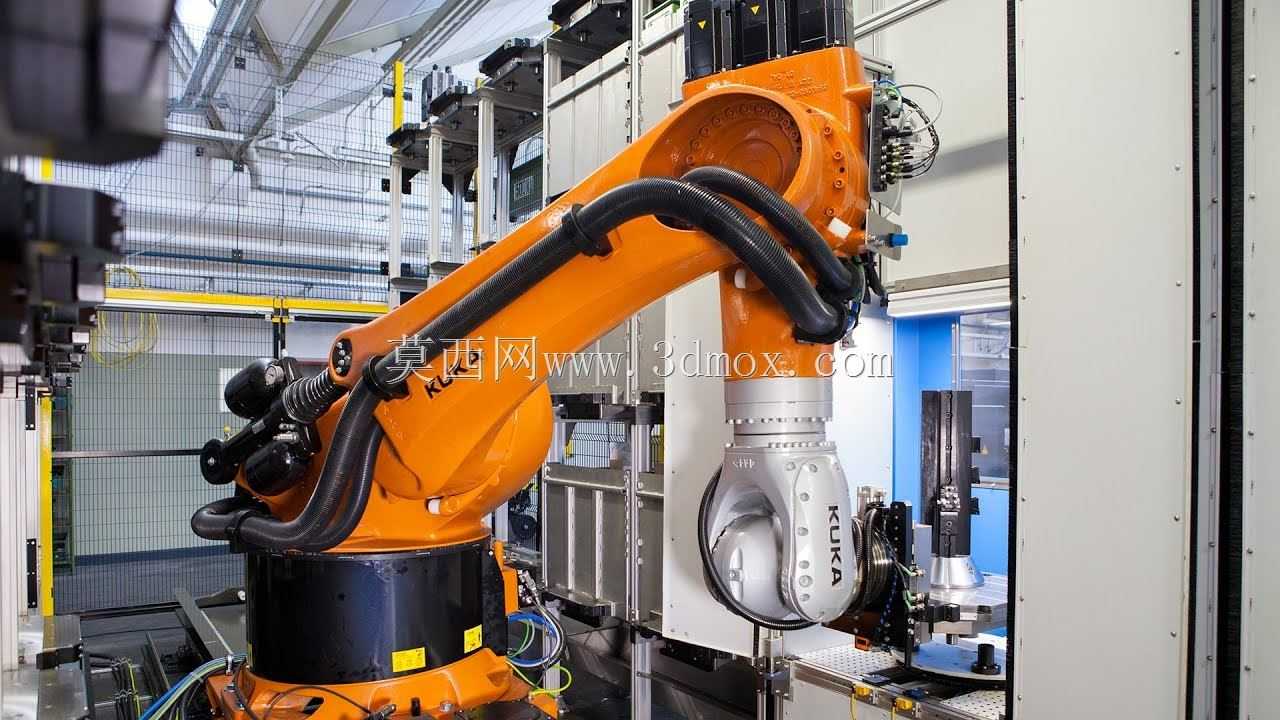

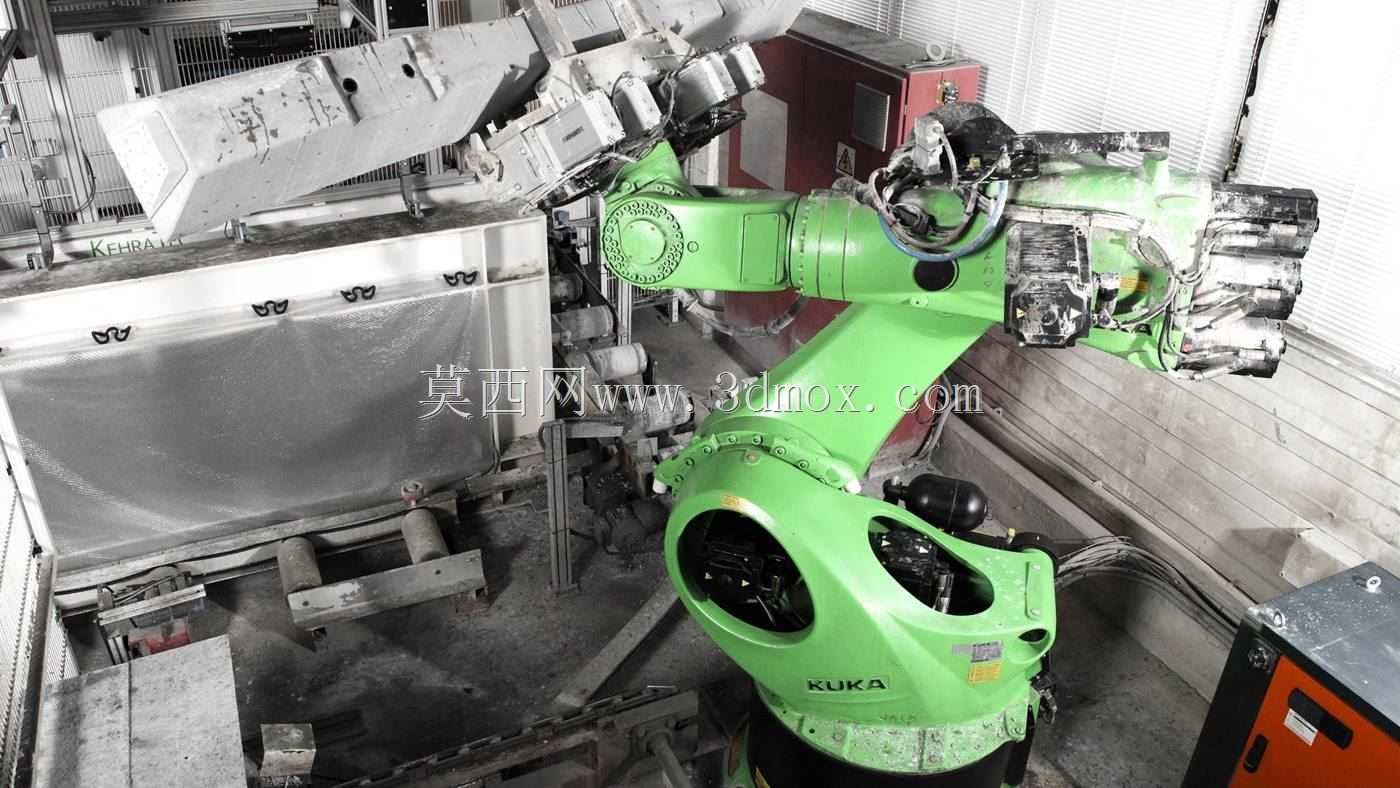

这款重载六轴机械臂的设计核心围绕大负载作业场景的刚性需求展开，从关节结构到基座布局都优先考虑重载工况下的运行稳定性。其有效载荷覆盖340kg至500kg区间，最大作业半径可达3326mm，最小作业半径2485mm，安装时需预留足够的回转空间，基座采用圆形法兰安装结构，固定螺栓需匹配重载设备的抗剪切强度要求，避免大负载启停时的基座偏移。从应用场景来看，该型机械臂可适配两类典型工业场景：机床上下料与重载铣削工位中，可承担大型铸件、重型结构件的搬运、装夹与铣削加工辅助作业，臂体刚性设计可承受铣削过程中的径向切削力，不会出现普通轻载臂的振颤问题；铸造车间场景下，可适配高温环境下的铸件取件、转运、清砂辅助作业，臂体密封结构可抵御铸造车间的粉尘、高温碎屑侵蚀，满足铸造产线的长时间连续运行需求。设计过程中，各关节的驱动模块采用后置布局方案，将大重量的驱动单元尽量靠近基座侧布置，降低臂杆伸展时的转动惯量，提升大臂伸展状态下的负载能力与动态响应速度；腕部采用紧凑式结构设计，在保证末端500kg负载能力的前提下，缩小腕部回转半径，可适配工装夹具、加工主轴等多种末端执行器的安装需求，末端法兰的安装孔位采用通用工业接口标准，可快速适配不同厂商的末端作业工具。臂体的管线采用内置走线设计，避免外部走线在复杂作业环境中被工件剐蹭、被高温碎屑烫损，同时减少外置管线对臂体运动范围的干涉，各关节的限位结构采用硬限位加软限位双重防护，避免大负载运动过程中出现超程碰撞问题。在产线布局阶段，需结合臂体的作业半径范围划定安全作业区，基座安装平面需保证足够的平面度，避免长期重载运行导致基座受力不均产生结构变形；针对铣削应用场景，可在末端加装电主轴完成大型模具、重型结构件的铣削加工作业，臂体的重复定位精度可满足常规粗加工与半精加工的精度要求；针对铸造应用场景，可配套专用的耐高温防护套，进一步提升臂体在高温高粉尘环境下的使用寿命。该型机械臂的结构设计充分考虑了重载工况下的维护便利性，各关节的润滑注油点布置在便于操作的位置，日常维护时无需拆解大面积臂体护罩即可完成润滑保养，驱动模块的模块化设计也可在部件故障时实现快速更换，减少产线停机时间。
