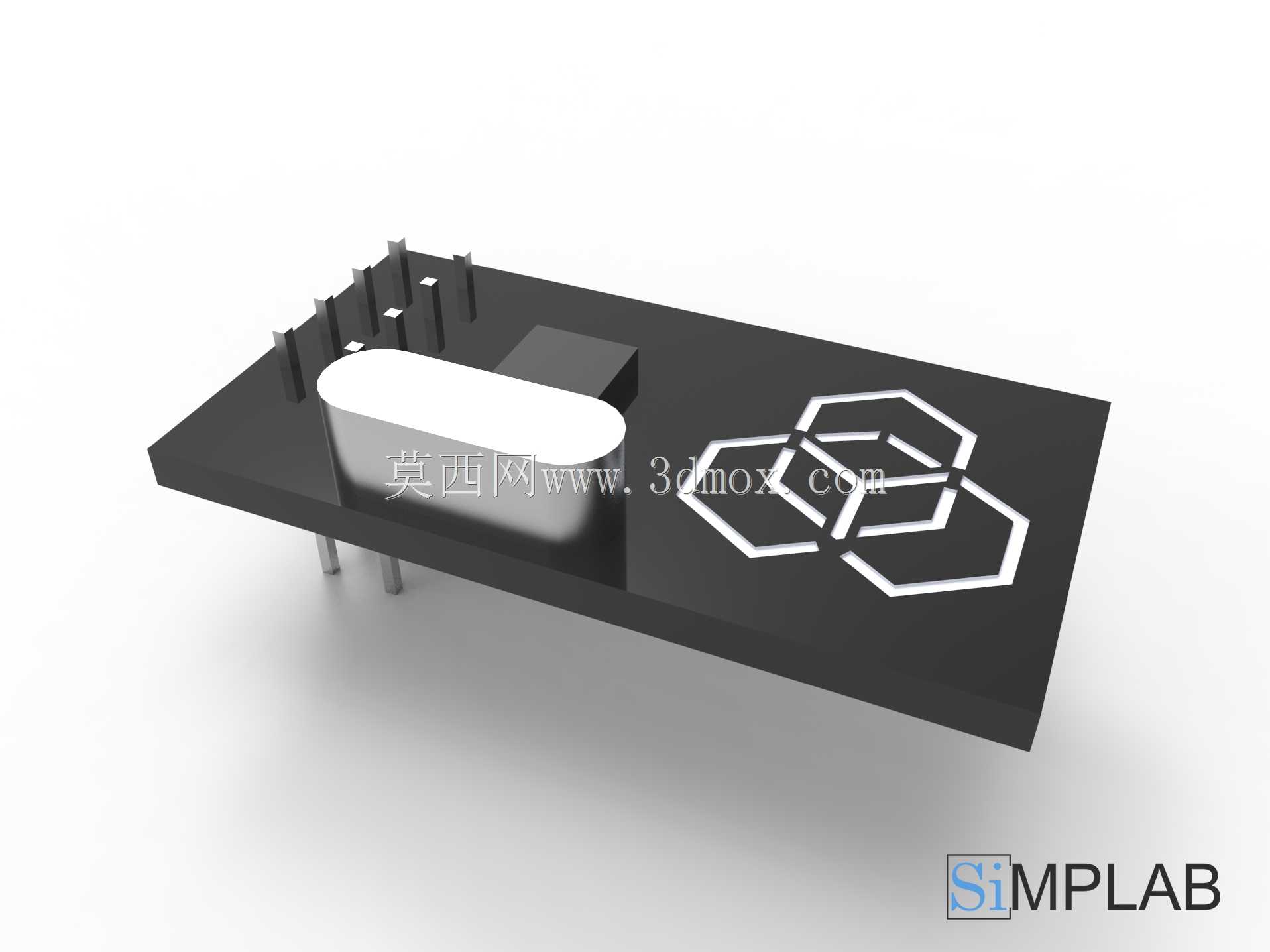

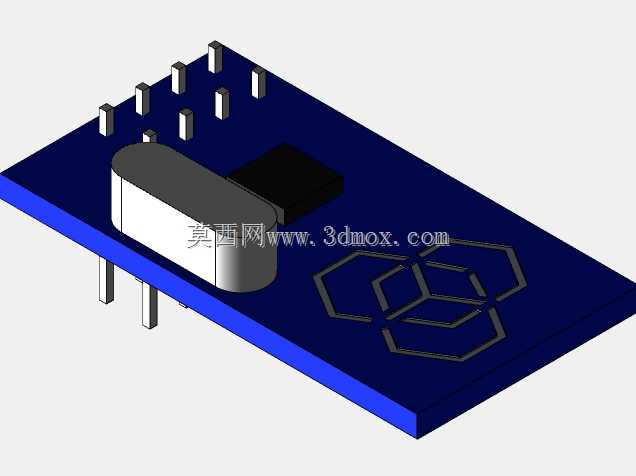

在短距离无线通讯系统的硬件搭建环节,这类2.4G射频收发模块是嵌入式开发、物联网终端、工业传感网络里常用的核心通讯部件,很多做小型无线传感节点、遥控装置、智能家居外设的结构工程师,在做整机布局时都需要精准匹配这类模块的安装空间与接口位置。从结构设计角度看,这款模块采用标准直插排针引出接口,排针间距遵循常规2.54mm通用间距规范,能直接兼容面包板、通用洞洞板以及多数定制PCB的预留焊盘位置,不需要额外做转接结构就能完成焊接或插接固定,大幅降低硬件集成阶段的结构适配工作量。模块本体采用黑色FR-4环氧玻纤基板作为承载基底,板上集成了射频收发芯片、晶振、匹配电容电感以及板载天线,整体外形做了规整的矩形切边处理,板边预留的安装避让空间能适配多数小型设备内部的卡槽或螺柱固定位,不会和周边的电容、接插件等元件产生结构干涉。做结构设计时需要注意,模块上的金属屏蔽罩区域是射频核心电路部分,安装时不能有金属件紧贴屏蔽罩表面,否则会影响2.4G信号的收发效率,通常要在屏蔽罩上方预留至少3mm的净空区域,同时板载天线的延伸方向要避开设备内部的金属壳体、大电流走线,尽量朝向设备外壳的非金属区域布置,才能保证无线传输的有效距离和通讯稳定性。在实际项目应用里,这类模块常被用在小型机器人的无线控制链路、工业现场的温湿度传感节点数据回传、消费电子类产品的短距离无线数据交互场景,因为模块本身的工作功耗较低,搭配低功耗主控芯片就能做成电池供电的长期运行终端。建模过程中还原了模块上所有元件的实际高度差,排针的伸出长度、屏蔽罩的凸起高度、晶振元件的外形尺寸都按照实物等比例还原,结构工程师在做整机装配校验时,可以直接导入模型检查安装间隙,提前排查元件碰撞、接口对位不准的问题,也能根据模型的外形尺寸提前规划PCB板上的模块预留位置,避免后期打样后出现空间不足无法装配的问题。模块的排针引脚定义遵循通用的NRF24L01标准引脚排布,VCC、GND、CE、CSN、SCK、MOSI、MISO、IRQ引脚的位置和行业通用模块完全一致,做硬件替换时不需要修改原有PCB的走线布局,能直接兼容同规格的其他厂商模块,降低供应链选型的结构适配成本。
- 全部评论(0)
- 模板大小 1.31 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Other,Rendering,KeyShot
- 软件分类 传感器
