HitecHS-755HB舵机结构三维数模

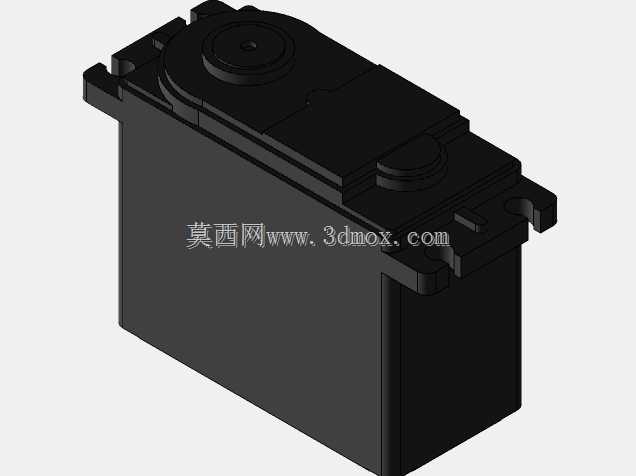

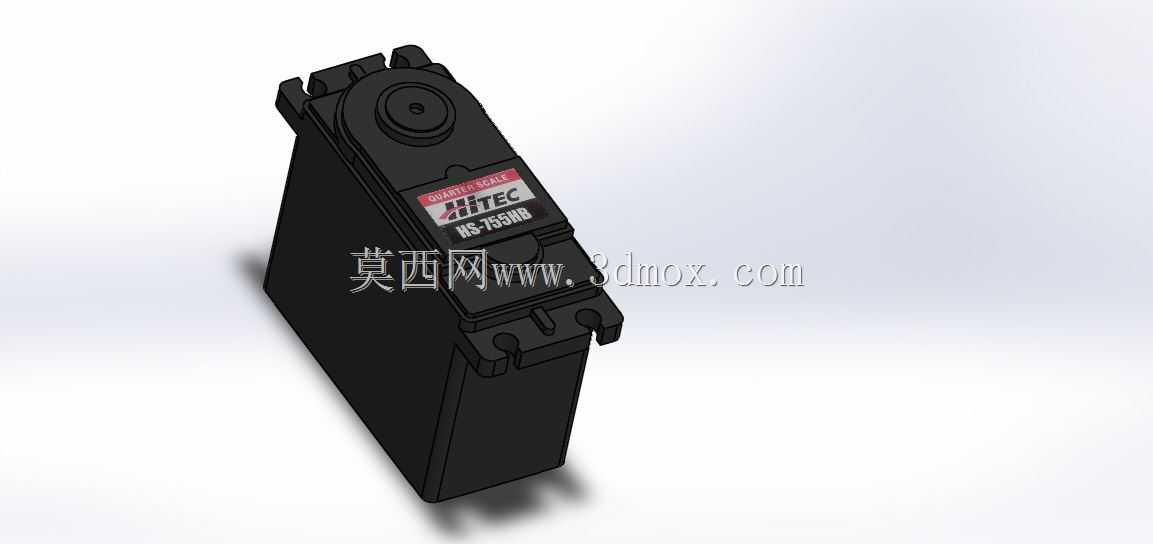

这款大扭矩舵机常被应用在航模固定翼舵面控制、1:8比例遥控模型车转向与油门驱动、小型桌面机械臂关节驱动、教育类机器人竞赛执行端等场景，作为角度闭环控制的执行部件，它能在接收PWM控制信号后输出指定角度的扭矩输出，带动负载完成精准的角度偏转动作。从结构设计来看，这款舵机采用一体式高强度黑色工程塑料外壳，外壳四周预留了标准化的安装凸耳与安装孔位，安装孔的中心距符合主流大尺寸舵机的通用安装规范，能直接适配市面上多数常规舵机安装支架，不需要额外做安装位的二次改造。外壳顶部的输出轴采用金属齿结构设计，相比普通塑料齿舵机，能承受更大的冲击负载，避免堵转或者外力冲击时打齿损坏，输出轴的花键规格也和同系列舵机保持通用，可兼容市面上常见的金属舵机摇臂、塑料舵盘等配件。舵机的侧面预留了标准的三线信号接口位置，分别对应电源正、电源地与信号输入，接线定义符合行业通用规范，能直接匹配主流的航模接收机、机器人舵机控制板等驱动设备，不需要额外调整接线定义。在建模过程中，完整还原了舵机外壳的加强筋结构、顶部标签区域的凹凸细节、输出轴的花键齿形、底部的出线槽结构，所有安装孔的孔径、孔位深度都按照实物尺寸做了1:1还原，安装边界尺寸完全匹配实物参数，设计人员在做整机结构排布时，可以直接调用这个数模做装配干涉检查，不需要反复测量实物尺寸调整安装位。舵机内部的减速齿轮组布局在建模时也做了对应还原，能直观看到各级齿轮的传动比匹配关系，对于需要做舵机拆解维修、内部结构优化的设计人员来说，这个数模也能提供清晰的结构参考。这类大扭矩舵机在选型时，除了关注额定扭矩、空载转速这些核心参数，安装尺寸的匹配度往往是影响整机结构设计效率的关键，很多新手设计人员在做结构排布时，往往只关注参数表的长宽高数值，忽略了安装凸耳的突出高度、输出轴的中心高度、出线位置的空间预留，导致实际装配时出现摇臂碰外壳、接线被结构件挤压、安装螺丝长度不够等问题，这个数模完整还原了所有细节结构，能帮助设计人员在方案阶段就规避这些装配问题，减少打样迭代的次数。
